止水带安装方法
箱涵施工缝止水带施工与安装方法
箱涵施工缝止水带施工与安装方法1. 引言1.1 背景介绍箱涵是指在水下或道路下建造的隧道结构，用于水流通道或交通道路。
在箱涵的施工过程中，为了保证水下结构的密封性和防水效果，需要采用缝止水带进行施工。
缝止水带是一种在混凝土结构中用于防水的材料，能够有效防止水的渗透，保障结构的安全和稳定。
随着城市建设的不断发展，箱涵的建设需求也在逐渐增加。
了解箱涵施工缝止水带的选择、施工准备、施工方法、安装注意事项以及验收和维护等内容就显得尤为重要。
只有掌握了这些关键信息，才能确保箱涵的施工质量和使用效果，为城市交通和排水系统的安全运行提供坚实保障。
本文将对箱涵施工缝止水带的相关内容进行详细介绍，希望能够为相关从业人员和工程管理者提供参考和指导。
2. 正文2.1 箱涵施工缝止水带的选择箱涵施工缝止水带的选择是影响施工效果和工程质量的重要因素之一。
在选择箱涵施工缝止水带时，需要考虑以下几个方面：要根据箱涵的具体使用环境和工程要求来选择合适的箱涵施工缝止水带。
不同的施工场所和工程项目对缝止水带的性能要求不同，因此需要根据具体情况来选择适合的产品。
要考虑缝止水带的材质和性能。
目前市场上有各种不同材质和性能的缝止水带，如橡胶缝止水带、聚氨酯缝止水带等。
根据箱涵的使用环境和需要，选择具有较好耐候性、耐腐蚀性和耐磨损性的缝止水带。
要考虑缝止水带的安装方便性和施工效率。
选择安装简便、施工效率高的缝止水带能够节约时间和人力成本，提高施工效率。
选择合适的箱涵施工缝止水带对于保障工程质量和施工效率至关重要，需要综合考虑箱涵使用环境、工程要求、材质性能等因素，才能做出最佳选择。
2.2 箱涵施工缝止水带的施工准备1. 材料准备：在施工缝止水带之前，首先需要准备好所需要的材料，包括缝止水带、密封胶、密封胶枪、清洁剂等。
确保所使用的材料符合标准要求，并且在施工过程中能够满足需要。
2. 设备准备：除了材料之外，还需要准备好所需要的施工设备，如剪刀、刮板、擦布等。
水工隧道止水带施工工艺
水工隧道止水带施工工艺一、测量放样在开始施工前，需要对隧道进行测量放样，确定止水带的位置和埋深。
根据设计图纸和规范要求，使用全站仪等测量设备，确定止水带的中心线和高程，并做好标记。
同时，要检查隧道的净空尺寸，确保符合设计要求。
二、基面处理在安装止水带之前，需要对基面进行处理。
清除隧道内的杂物、浮土和油污等，并用水冲洗干净。
对于不平整的部位，需要进行找平处理，以确保止水带的平整和牢固。
在基面干燥后，进行下一步施工。
三、安装止水带根据测量放样确定的位置和埋深，进行止水带的安装。
首先，要检查止水带的规格和型号是否符合设计要求，并确保其质量合格。
然后，按照规定的连接方式将止水带连接在一起，并确保接头牢固、严密。
在安装过程中，要保持止水带的平整和顺直，不得扭曲或打折。
同时，要控制好止水带的位置和埋深，确保符合设计要求。
四、检查止水带在安装完成后，需要对止水带进行检查。
检查内容包括止水带的位置、埋深、接头、破损等情况。
如果发现有不符合要求的地方，需要进行调整或更换。
同时，要确保止水带与基面紧密结合，无空鼓现象。
五、固定与浇筑混凝土在止水带安装并检查合格后，需要进行固定和浇筑混凝土。
首先，使用钢筋等固定件将止水带固定在模板上，确保其位置稳定。
然后，按照设计要求浇筑混凝土，并确保混凝土的密实性和平整度。
在浇筑过程中，要避免对止水带造成挤压或损坏。
六、养护与验收在浇筑完成后，需要进行养护和验收。
养护期间要保持混凝土的湿润状态，并按照规范要求进行养护。
在养护期满后，进行验收。
验收内容包括止水带的位置、埋深、接头、破损等情况，以及混凝土的密实性和平整度等。
如果发现有不符合要求的地方，需要进行整改或返工。
验收合格后，可以进行下一步施工。
隧道止水带施工方案工艺
隧洞止水带施工方案一、施工工艺1、中埋式止水带施工工艺及要点(1)、施工工艺:a、在衬砌台车端头安装内侧钢质端模；首次或跳段衬砌应两端安装钢端模。
b、二次衬砌台车就位后，在钢质端板外缘铺设中埋式止水带，并按50cm 间距设置止水带钢筋卡，固定在端模轮缘面上。
同时安设沥青木丝板和泡沫板c、在中埋式止水带与防水板之间安装木质端模，用木楔填缝、楔紧木端模，卡紧中埋式止水带。
d、利用杠杆原理加固外侧木质端模，即用钢管插入在内侧钢质端模预留孔，抵紧边墙，内、外端模与钢管间用木楔块楔紧。
e、浇筑混凝土。
f、待模筑凝固后拆除挡头板，凿除泡沫板，填石棉沥青麻丝。
模筑下一环混凝土。
g、局部空隙压入双份聚硫防水密封胶。
中埋式止水带安装示意图（2）、工艺要点:a、将端模一分为二，内侧钢质、外侧木质。
b、内端模与衬砌台车栓接，定位止水带。
c、外端模与内端模夹持固定止水带。
d、钢筋卡与内端模连接，支撑约束止水带，防止扭曲。
钢筋卡尺寸如图1。
止水带钢筋卡下料图:采用φ10mm钢筋弯制，因半径小弯曲时允许产生裂纹，本图单位：毫米。
图1 钢筋卡尺寸图e、从内端模预留孔插入钢管，支撑外侧木模。
2、膨胀止水条工艺：(1) 清除固定止水条的混凝土界面浮渣尘土及杂物。
(2) 用钢钉或胶粘将止水条固定在已确定的安装部位。
(3)浇筑下一环混凝土。
3、变形缝止水带和施工缝止水条示意图变形缝止水带和施工缝止水条示意图二、端模设计与制作1、内侧钢端模设计与制作内侧钢端模应符合下列要求：⑴端模钢材厚度不少于5mm，加劲肋条高15cm，厚度不小于5mm。
⑵按二次衬砌厚度的1/2制作内侧弧型钢模。
为适应不同围岩衬砌，钢端模有效宽度（扣除与衬砌台车模板肋条重合的宽度）统一为20cm；分段制作长度宜为120～150cm；内端模轮缘（铺设止水带面）不小于止水带宽度的一半（一般15cm）。
⑶内侧钢端模与衬砌台车端头肋板采用螺栓连接，每隔40～60cm设置对应的螺栓孔；应使用M16及以上螺栓连接。

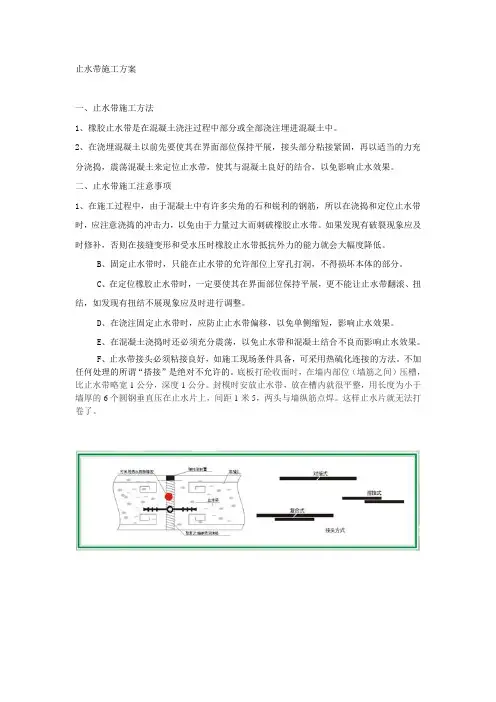

止水带施工方法
止水带施工方案一、止水带施工方法1、橡胶止水带是在混凝土浇注过程中部分或全部浇注埋进混凝土中。
2、在浇埋混凝土以前先要使其在界面部位保持平展，接头部分粘接紧固，再以适当的力充分浇捣，震荡混凝土来定位止水带，使其与混凝土良好的结合，以免影响止水效果。
二、止水带施工注意事项1、在施工过程中，由于混凝土中有许多尖角的石和锐利的钢筋，所以在浇捣和定位止水带时，应注意浇捣的冲击力，以免由于力量过大而刺破橡胶止水带。
如果发现有破裂现象应及时修补，否则在接缝变形和受水压时橡胶止水带抵抗外力的能力就会大幅度降低。
B、固定止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体的部分。
C、在定位橡胶止水带时，一定要使其在界面部位保持平展，更不能让止水带翻滚、扭结，如发现有扭结不展现象应及时进行调整。
D、在浇注固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。
E、在混凝土浇捣时还必须充分震荡，以免止水带和混凝土结合不良而影响止水效果。
F、止水带接头必须粘接良好，如施工现场条件具备，可采用热硫化连接的方法。
不加任何处理的所谓“搭接”是绝对不允许的。
底板打砼收面时，在墙内部位（墙筋之间）压槽，比止水带略宽1公分，深度1公分。
封模时安放止水带，放在槽内就很平整，用长度为小于墙厚的6个圆钢垂直压在止水片上，间距1米5，两头与墙纵筋点焊。
这样止水片就无法打卷了。
橡胶止水在先施工一侧的基础底板时加固，一般采用钢筋骨架托着，在用钢筋压住，类似夹子那种形状。
所以说加固起来也很浪费材料的。
止水带下面浇筑起来确实有难度，这和钢板止水带一样的，浇筑时必须分层浇筑，先浇筑到与止水带同高度位置。
振捣密实后在下部砼初凝前再浇筑止水带上部混凝土。
止水带---就是防止阻止水分渗透(流动'扩散)而制作安装的带状物,一般用于防水部位的施工缝或后浇带或管道穿墙(板)处.通常它必须交圈.一般由300~500MM宽的钢板或橡胶板作成.现在市场上也有现成的橡胶止水条(圈)出售.可以根据工程的具体要求和图纸要求具体选用. 止水带一般用于地下室施工缝部位，为防止因混凝土施工未连续浇注而导致的隙缝（水见缝就会渗透，特别是地下水，有一定压力），因此在这些部位进行防水处理，一般水平向为膨胀止水条和钢板止水带两种，竖向一般用橡胶止水带（当然也不是固定的，根据设计要求选择图集做法）。
止水带安装施工方案
南水北调来水调入密云水库调蓄工程施工第四标段止水带安装施工方案审批：审核:编制:中铁二十四局集团有限公司密云水库调蓄工程施工第四标段项目部目录1.编制依据 (3)2.工程概况 (3)3.施工准备 (3)4.止水带安装施工方法 (5)5.止水带安装质量控制 (9)6.成品保护措施 (9)1.编制依据1、南水北调来水调入密云水库调蓄工程施工第四标段招标文件；2、南水北调来水调入密云水库调蓄工程施工第四标段施工图纸；3、南水北调来水调入密云水库调蓄工程施工第四标段施工组织设计；4、《水工建筑物止水带技术规范》（DL/T5215-2005）；5、水工混凝土施工规范（DL/T5144-2001）；6、水利水电工程单元工程施工质量验收评定标准—混凝土工程（sl632—2012）；7、南水北调工程相关技术要求。
2.工程概况兴寿泵站①兴寿泵站位于京密引水渠桩号50+193.0~50+414.7范围内，京密引水渠左岸，现状兴寿倒虹吸西侧。
设计流量为20m³/s，总装机容量1420kW。
泵站等别为Ⅱ等，泵站主要建筑物级别为2级，次要建筑物为3级。
工程区地震动峰值加速度0.234g，相应地震基本烈度为8度。
②泵站选用4台立式轴流泵机组，3供1备，单机流量6.67m³/s。
③主要建筑物包括：节制闸、进水渠、进水池、主厂房、副厂房、出水渠及辅助管理用房等。
本结构工程底板、外墙及伸缩缝处均设置橡胶止水带。
3.施工准备1. 安装前应对进场材料抽样，对材质进行检验。
（1）规格尺寸：本工程选用380mm×12mm型橡胶止水带，其外形尺寸应符合图1-1要求，承受水头压力不得小于30m。
图1-1（2）物理性能：橡胶止水带的主要物理力学性能指标2. 验收规则（1）抽检不合格时，取双倍数量复验，再不合格，则为不合格品。
3. 检验方法及注意事项（1）产品外观质量用目测检验。
（2）产品长度、宽度等尺寸用卷尺检验。
隧道衬砌环向止水带安装技术
隧道衬砌环向止水带安装技术防排水施工是隧道施工至关重要的关键工序，隧道建成移交后二衬漏水现象时有发生，给运营带来较大的干扰。
根据现场施工情况，对衬砌环向止水带安装质量进行了工艺方面的研究，研制一套衬砌台车端头定型钢模板，有效地克服了止水带安装质量问题，同时提高了施工工效。
1 工程概况张唐铁路隧道防排水设计目标：衬砌不漏水，安装设备孔眼不渗水，二次衬砌的施工缝每10m一道（或与衬砌模板台车衬砌段长度一致），环向施工缝防水采用中埋式橡胶止水带+遇水膨胀止水条。
止水带埋设位置应准确，安装牢固，不得有扭曲变形现象，止水带部位的混凝土应进行充分的振捣，确保混凝土充分密实，严禁振捣棒触及止水带。
2 原设计情况衬砌环向止水带原设计采用钢筋弯卡固定，衬砌台车的端头模板采用木板加工拼装，施工中难以保证中埋式止水带安装质量，一是安装的位置难以保证；二是预留长度难以保证。
3 施工工艺以张唐铁路李家营隧道施工为例，经过数次现场研究实验，根据模筑混凝土浇筑和二衬施工工艺要求，研发了一套衬砌台车端头定型钢模板及仰拱纵向止水带安装夹具，较好地解决了环向中埋式止水带和纵向止水带安装质量难题。
3.1 衬砌台车端头定型钢模板设计和制作根据隧道断面图纸设计和已经投入使用的衬砌台车图纸，按照台车模板R1、R2、R3、R4不同半径位置分七个单元设计小块组合模板，R1位于台车端头拱顶位置，R2、R3、R4在台车两侧对称布设。
整套端头模板共由28块组成，以R2位置为例介绍端头钢模板的设计。
该块模板切线长90cm，夹角为8.93度，由13个部件组成，总重量为46.52kg。
模板设计平立面图见图1和图2。
图1 端头定型钢模板平面图图2 端头定型模板立面图3.1.1 面板面板由内圈面板和外圈面板组成，根据台车模板的半径确定内外圈面板的弧度，内圈面板宽18.5cm，背面由一块弧板和四块三角板焊接加固，同时在两侧边缘焊接两块交接耳板1和交接耳板2，与台车和外圈面板连接；外圈面板宽13.5cm，背面由一块弧板和四块三角钢板焊接加固，同时在内圈侧距边缘5cm 面板焊接一方钢(1x3cm)，作为遇水膨胀止水条预留槽，边缘焊接两块交接耳板1，与内圈面板螺丝连接，当开挖轮廓大于设计时使用木条填堵，外侧边缘打两个螺栓孔，与角铁连接固定木条，内外圈面板中间为安装止水带预留1cm缝隙，面板和弧板均采用6mm的钢板加工而成，交接耳板采用12mm钢板加工而成。
橡胶止水带的安装与施工规范
橡胶止水带的安装与施工规范橡胶止水带的安装与施工规范,橡胶止水带是利用橡胶材料在受力时产生高弹形变的特性而制成的止水结构产品。
广泛应用于水利、水电、堤坝涵闸、隧道地铁、人防工事、高层建筑的地下室和停车场等工程中变形缝的止水。
橡胶止水带是在浇筑混凝土时被预埋在变形缝内与混凝土连成一体，可有效地防止构筑物变形缝处的渗水、漏水，并起到减震缓冲等作用，从而确保工程构筑物中的防水要求。
施工单位在进行橡胶止水带安装时,主要用于混凝土现浇时设在施工缝及变形缝内与混凝土结构成为一体的基础工程，如地下设施、隧道涵洞、输水渡槽、拦水坝、贮液构筑物等关于橡胶止水带作用及原理橡胶止水带是利用橡胶材料在受力时产生高弹形变的特性而制成的止水结构产品。
广泛应用于水利、水电、堤坝涵闸、隧道地铁、人防工事、高层建筑的地下室和停车场等工程中变形缝的止水。
止水带是在浇筑混凝土时被预埋在变形缝内与混凝土连成一体，可有效地防止构筑物变形缝处的渗水、漏水，并起到减震缓冲等作用。
对于橡胶止水带我们通常采用国际硬度、弹性、拉力、伸长率，对于止水带的硬度可采用邵尔A型硬度，其公差要求不变。
橡胶止水带是利用其高弹性能,在各种荷载下会产生弹性形变遇水后会发生体积膨胀,因此其能起到坚固密封作用,既能防治建筑物外部水进入建筑物内部又能防止建筑物内部水渗到外界,同时止水带还能起到减震缓冲作用。
水闸橡胶密封件用材料分为两类:闸门水封闸,门水封,橡胶闸门水封:I 类闸门水封：采用天然橡胶或天然橡胶为主的材料。
SF6674适用于大型工程闸门；SF6474适用于中、小型工程闸门及伸缩缝。
闸门水封,橡胶闸门水封;II 类闸门水封：合成橡胶或合成橡胶为主的材料。
它适用于水中含有少量酸、碱、油类或海水的工程闸门。
对于水闸门水封橡胶密封件结构形式及规格型号见下图。
目前我国尚未普及止水带的国际硬度标准，可采用邵尔A型硬度，其公差要求不变。
水闸橡胶密封件用材料分为两类:闸门水封闸,门水封,橡胶闸门水封:I 类闸门水封：采用天然橡胶或天然橡胶为主的材料。
混凝土止水带安装及结构缝施工方法
混凝土止水带安装及结构缝施工方法一、背景技术水电枢纽、船闸主体等大型构筑物都具有一定的防渗要求，而大体积混凝土结构在浇筑实施过程中，为保证大体积混凝土外观质量及施工速度，通常采用刚性大模板作为浇筑模板分段浇筑，相邻结构段之间需要布置止水结构用于止水防渗。
现有技术中，通常在各结构段之间设置橡胶止水带或止水铜片实现止水功能，但是橡胶止水带和止水铜片的安装和固定过程较为复杂，止水装置的安装、固定过程往往影响到刚性大模板的安装效率，且橡胶止水带或止水铜片定位及加固难度大，容易出现止水装置两边的模板安装错位、止水带定位不准、止水带定位后加固难度大、砼浇注时模板与止水带间存在漏浆等现象，给构件结构的止水效果和止水装置的使用寿命带来不利影响，进而影响到工程质量及施工工期。
不论采用上述哪一种止水带固定方式，都容易造成止水带松脱、偏位等状况，难以达到止水装置安装定位准确并充分发挥止水功用的目的，对工程质量不利。
二、技术方案针对设计出的带可变形段和锚固段的止水带结构，现有的定位固定施工方法存在安装、定位和加固困难，提供一种混凝土止水带安装施工方法及结构缝施工方法，通过在模板结构上安装与止水带结构适配的定位条，并采用安装定位装置对止水带进行安装、定位，不仅能避免止水带的可变形段被浇筑在混凝土内，而且能保证模板定位准确，避免止水带对其两侧浇筑模板的影响。
混凝土止水带安装施工方法，采用止水带安装定位装置对止水带进行安装施工，该止水带安装定位装置包括用于连接在模板结构上的定位部件A和定位部件B，所述定位部件A和定位部件B之间形成用于夹持止水带的夹持空间，具体安装施工方法包括以下步骤：步骤101、制作止水带安装定位装置，包括定位部件A和定位部件B，所述定位部件A和定位部件B上均设有托槽和卡槽，所述托槽与待安装止水带的可变形段对应，所述卡槽用于容纳止水带上的锚固凸条；步骤102、分别将定位部件A和定位部件B连接在止水带两侧的模板结构上，完成两侧模板结构与混凝土止水带安装定位装置的组装；步骤103、安装模板结构及混凝土止水带，使混凝土止水带的可变形段安装在所述定位部件A或定位部件B的托槽内，并对应将锚固凸条嵌入式安装在该定位部件的卡槽内；步骤104、安装止水带另一侧的模板结构，该侧模板结构上连接有另一半定位部件A或定位部件B，并且该侧定位部件的托槽与止水带的可变形段对应，该侧定位部件的卡槽与锚固凸条对应，使得该侧的定位部件和步骤103中已安装定位部件对止水带形成定位、夹持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止水带安装工艺说明
一、止水带施工图
为防止在执着缝边缘的橡胶被撕裂或者是伸缩孔破裂，所以在这个范置内应考虑采用局部加强结构形式。
其次，为了增强橡胶止水带和混凝土的握裹力和延长渗水途径，应在止水带表面增加表面积和设计一些有利于混凝土和橡胶粘附的粗花纹结构。
二、施工方法
止水带是在混凝土浇注过程中部分或全部浇埋在混凝土中。
混凝土中有许多尖角的石子和锐利的钢筋头，由于塑料和橡胶撕裂强度比拉伸强度低3-5倍，止水带一旦被刺破或撕裂时，不需很大外力裂口就会扩大，所以在止水带定们和混凝土浇捣过程中，应注意定们方法和浇捣压力，以免止水带被刺破，影响止水效果，具体注意事项如下：
1、止水带不得长时间露天曝晒，防止雨淋，勿五污染性强的化学物质接触。
2、在运输和施工中，防止机械、钢筋损伤止水带。
3、施工过程中，止水带必须可靠固定，避免在浇注混凝土时发生们移，保证止水带在混凝土中的正确位置。
4、固定止水带的方法有：利用附加钢盘固定；专用卡具固定；铅比和模板固定等，如需穿孔时，只能先在止水带的边缘安装区，不得损伤其它部分。
5、用户定货时应根据工程结构，设计图纸计算好产品长度，异型结构要有图纸说明，尽量在工厂中将止水带连接成整体，如需在现场连接时，可采用电加热板硫化粘合或粘接(橡胶止水带)或焊接(塑料止水带)的方法，如用户连接困难，我公司可派技术人员现场指导。
止水带的接头形式和安装示意图。
