止水条施工技术交底
止水带安全技术交底模板
一、交底目的为确保止水带施工过程中的安全，防止安全事故发生，提高施工质量，特进行止水带安全技术交底。
二、交底内容1. 工程概况1.1 工程名称：________________________1.2 工程地点：________________________1.3 施工单位：________________________1.4 施工部位：________________________2. 止水带材料及设备2.1 材料要求：- 止水带应符合国家相关标准和规范要求。
- 钢板止水带厚度应满足设计要求，表面应平整，无裂纹、气泡等缺陷。
- 橡胶止水带应具有良好的弹性、耐久性和抗老化性能。
2.2 设备要求：- 施工过程中应使用符合要求的电焊机、切割机、卷尺等设备。
- 施工人员应熟悉设备的使用方法和操作规程。
3. 施工准备3.1 施工人员：- 施工人员应经过专业培训，掌握止水带施工技术。
- 施工人员应了解施工现场的安全防护措施。
3.2 施工材料：- 根据施工进度和设计要求，提前准备止水带、钢筋、焊条等材料。
- 材料进场时应进行检验，确保符合要求。
3.3 施工工具：- 准备好电焊机、切割机、卷尺、水平尺等施工工具。
4. 施工工艺4.1 施工流程：- 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。
- 根据设计图纸和施工方案，进行止水带安装。
- 止水带安装后，进行焊接，确保焊接质量。
- 施工完成后，进行验收。
4.2 施工要点：- 止水带安装前，应清除基面杂物，确保基面平整、干净。
- 止水带安装应紧贴基面，不得出现扭曲、错位等情况。
- 焊接时，应使用合适的焊接工艺，确保焊接质量。
- 焊接完成后，应进行外观检查，确保焊接缝平整、光滑。
5. 安全措施5.1 施工人员应佩戴安全帽、安全带等个人防护用品。
5.2 施工现场应设置安全警示标志，提醒施工人员注意安全。
5.3 施工过程中，应避免发生物体打击、触电、火灾等事故。
超前止水后浇带技术交底,不看就错过了!!!
超前止水后浇带技术交底，不看就错过了！！！一般情况下，底板后浇带超前止水做法分两种：沉降后浇带和伸缩后浇带，具体做法见下图。
1施工准备1、材料准备钢筋：按图纸设计要求，并经进场检验、复试合格。
混凝土：商品混凝土，按设计要求，并应满足泵送要求。
橡胶止水带：应满足《地下防水工程质量验收规范》（GB50208-2011）的要求。
2、机具、设备准备混凝土输送泵、塔吊、插入式振动棒、平板振动器、钢筋加工机械等。
3、劳动力准备钢筋工、模板工、混凝土工、防水工、电焊工等。
4、技术准备编制施工方案、进行技术交底、混凝土配合比检查，钢筋、防水材料复试等等。
5、作业条件（1）垫层浇筑完成；（2）各种材料、机械、劳动力到位，准备齐全。
2施工工艺流程及操作要点1、施工工艺流程挖土垫层防水层防水保护层钢筋绑扎混凝土浇筑筏板钢筋混凝土浇筑后浇混凝土2、防水混凝土的配合比，应符合下列规定：（1）胶凝材料用量应根据混凝土的抗渗等级和强度等级等选用，其总用量不宜小于320kg／m3；当强度要求较高或地下水有腐蚀性时，胶凝材料用量可通过试验调整。
（2）在满足混凝土抗渗等级、强度等级和耐久性条件下，水泥用量不宜小于260kg／m3。
（3）砂率宜为35％～40％，泵送时可增至45％。
（4）灰砂比宜为1：1.5～1：2.5。
（5）水胶比不得大于0.50，有侵蚀性介质时水胶比不宜大于0.45。
（6）防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120~160mm，坍落度每小时损失值不应大于20mm，坍落度总损失值不应大于40mm。
（7）掺加引气剂或引气型减水剂时，混凝土含气量应控制在3％～5％。
（8）预拌混凝土的初凝时间宜为6～8h。
3、后浇带施工缝的施工应符合下列规定：（1）水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净桨或涂刷混凝土界面处理剂、水泥基渗透结晶型防水涂料等材料，再铺3050mm厚的1：1水泥砂浆，并应及时浇筑混凝土；（2）垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并应及时浇筑混凝土；（3）遇水膨胀止水条(胶)应与接缝表面密贴；（4）选用的遇水膨胀止水条(胶)应具有缓胀性能，7d的净膨胀率不宜大于最终膨胀率的60％，最终膨胀率宜大于220％；（5）采用中埋式止水带或预埋式注浆管时，应定位准确、固定牢靠。
橡胶止水施工技术交底
二、施工劳力准备
为满足施工需要, 应配置旳重要人员见下表:
劳力计划表
序号
工 种
人 数
1
模板工
2
2
普工
2
合计
4
三、作业程序、措施和内容
1.橡胶止水带下料
考虑现场施工时止水带接头外露量不适宜过多, 以免橡胶止水带老化或施工时人为破坏, 下料时按外露量0.5m及两个接头计算, 搭接长度15~30cm。
5、底板止水带砼浇筑时, 可用钢筋钩将止水带半幅提起, 人工将砼摊入止水带底部, 平整振捣后将止水带放下, 接着进行下部施工。砼振捣时严禁接触止水带, 防止止水带变形扭曲。
6、所设止水尽量减少接头数量, 防止在拐角处接头。
五、安全文明施工
1机械设备操作人员上岗前, 必须对机械设备进行检查。
2现场旳多种电器设备要采用防潮、防水措施, 下班后必须切断电源。
3.2将止水带接头部分用刀截出新旳断面, 用洁净旳棉布擦去灰尘, 然后用挫将断面挫出麻面, 将生胶料用剪刀裁成35cm长, 2cm宽胶条若干条。断掉电源, 打开模具, 将剪好旳胶条置于模具中间位置, 约4-5条, 注意中间孔和两边燕尾位置此外多放生胶料。然后用两边旳止水带挤住中间旳生胶料, 在模具边缘旳止水带上画上记号, 防止脱节, 扶正止水带, 盖上模具盖, 然后用螺栓将模具紧固严密, 注意止水带千万不要脱节, 止水带搭接长度10cm。接通电源, 硫化时间大概为20-25分钟, 由于模具为简易型, 没有温度显示, 可用少许水测试模具温度, 不可过热, 温度控制在130-150°C之间, 过热可拔下电源, 待降温至合适温度时再接通电源。
5.注意事项
防水施工技术交底
底板防水层铺设完毕，除掉卷材的隔离膜，并立即浇筑50mm厚C40细石混凝土保护层，侧墙防水层应采用现有模板临时保护，避免防水层受到破坏。
⑴止水带采用钢丝固定在结构钢筋上，固定间距40cm，要求固定牢固可靠，避免浇筑和振捣浇筑混凝土时固定点脱落导致止水带倒状、扭曲影响止水效果。
⑵水平设置的止水带均采利排出。
⑶止水带现场仅允许出现对接接头，“丁字、十字”接头必须采用工厂接头，对接接头应采用现场热硫化接头。
（2）施工缝、变形缝处防水：施工缝设中埋式止水带，变形缝采用350mm×10mm外贴式橡胶止水带和350mm×10mm的中埋式钢边橡胶止水带加强防水。
1、底板及侧墙防水施工
底板及侧墙混凝土为防水混凝土，防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设计要求提高一级。铺设预铺式防水卷材时，平面部位采用空铺法铺设，立面采用机械固定法铺设。
涂料防水阴阳角过度构造详图
涂刷大面的防水层，防水层采用多道涂刷（一般3~5道），上下两道涂层涂刷方向应相互垂直。每道涂层实干后，才可进行下道涂膜施工。
聚氨酯涂膜防水层施工完毕并经过验收合格后，应及时施作防水层的保护层，平面保护层采用7cm厚的细石混凝土。详见下图：
涂料防水构造详图
涂料防水施工缝预留部分施做详图
防水层破损部位应采用相同材质材料进行修补，补丁满粘在破损部位补丁四周距破损边缘的最小距离不小于10cm，补丁胶粘层应面向现浇混凝土。
3） 注意事项

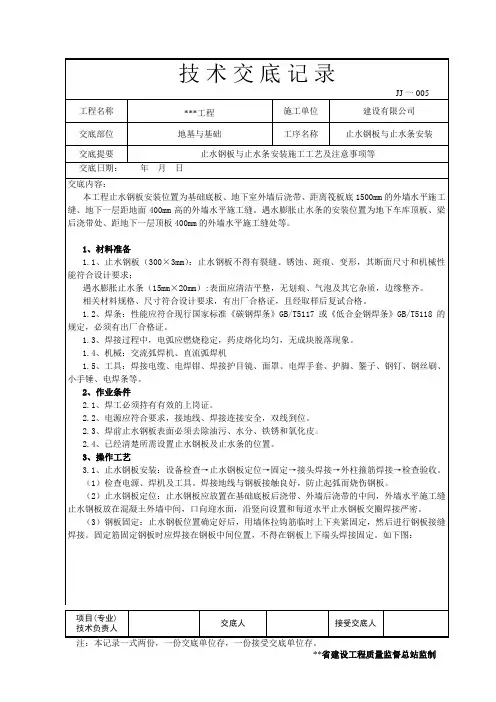

止水钢板与止水条安装技术交底
JJ一005工程名称***工程施工单位建设有限公司交底部位地基与基础工序名称止水钢板与止水条安装交底提要止水钢板与止水条安装施工工艺及注意事项等交底日期：年月日交底内容：项目(专业)技术负责人交底人接受交底人（4）钢板接缝焊接：搭接长度应为不小于2cm，双面满焊接，钢板与钢板内外均满焊。
转角部位两端头焊接严密，双面满焊无漏点。
如下图：（5）外柱箍筋切断焊接：由于柱箍筋间距较小，止水钢板与墙、柱箍（拉）筋冲突时，箍（拉）筋断开，止水钢板接缝焊接完毕后，将切断的箍筋与止水钢板焊接，单面焊接长度不小于箍筋10d，双面焊接不小于5d，做法具体见下图：（6）检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。
检查合格后，报项目部质检人员检查验收。
⑺雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。
焊后未冷却的接头不得碰到雨水。
JJ一005工程名称***工程施工单位建设有限公司交底部位地基与基础工序名称止水钢板与止水条安装交底提要止水钢板与止水条安装施工工艺及注意事项等交底日期：年月日交底内容：项目(专业)技术负责人交底人接受交底人1 2 3混凝土施工缝止水条施工程序1上工序混凝土施工缝留茬剖面示意图2混凝土施工缝粘贴止水条剖面示意图3施工缝再次浇筑混凝土剖面示意图⑵水平施工缝粘贴止水条：将包裹在BW遇水膨胀橡胶止水条粘结面的隔离纸撕掉，利用止水条的自粘性，把止水条直接粘贴在清理干净的施工缝混凝土表面上。
⑶竖向施工缝混凝土表面仍利用止水条本身的可粘性粘贴，还须沿止水条每隔1000 mm加钉一个水泥钢钉加强固定。
⑷用木方压BW遇水膨胀橡胶止水条上表面，使止水条与混凝土表面粘结严密、牢固。
⑸止水条需要接头时，可将止水条端头侧面部位用多用刀切成斜面，剥去搭接部位的隔离纸，利用止水条本身的可粘性，将止水条侧面以搭接60 mm长粘贴在一起，用木方滚压止水条上表面，使止水条的搭接面粘结严密、牢固即可，见图下图：遇水膨胀橡胶止水条搭接示意图1混凝土施工缝 2止水条⑹混凝土浇筑：BW遇水膨胀橡胶止水条粘贴完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行混凝土浇筑。
涵洞止水带技术交底
三、钢筋卡部署（详见附图）:
四、钢筋卡部署要求:
钢筋卡要求相邻两节部署一处同侧,底板要求每处6个,间距50cm,共部署6处即36个;边墙要求每处14个,间距50cm,共部署6处即84个。
五、施工注意事项
1.四级以上强风天气不宜进行防水层施工。
2.环境温度低于5℃不宜进行防水层施工。
交底人
姓名
复核人
姓名
时间
时间
接收人
姓名
接收人
姓名
时间
时间

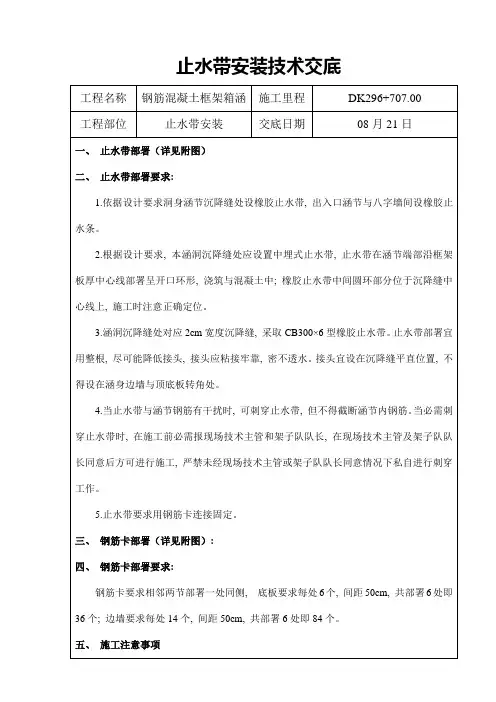

止水带安装技术交底
工程名称
钢筋混凝土框架箱涵
施工里程DK29Βιβλιοθήκη +707.00工程部位
止水带安装
交底日期
08月21日
一、止水带部署（详见附图）
二、止水带部署要求:
1.依据设计要求洞身涵节沉降缝处设橡胶止水带,出入口涵节与八字墙间设橡胶止水条。
2.根据设计要求,本涵洞沉降缝处应设置中埋式止水带,止水带在涵节端部沿框架板厚中心线部署呈开口环形,浇筑与混凝土中;橡胶止水带中间圆环部分位于沉降缝中心线上,施工时注意正确定位。
3.涵洞沉降缝处对应2cm宽度沉降缝,采取CB300×6型橡胶止水带。止水带部署宜用整根,尽可能降低接头,接头应粘接牢靠,密不透水。接头宜设在沉降缝平直位置,不得设在涵身边墙与顶底板转角处。
4.当止水带与涵节钢筋有干扰时,可刺穿止水带,但不得截断涵节内钢筋。当必需刺穿止水带时,在施工前必需报现场技术主管和架子队队长,在现场技术主管及架子队队长同意后方可进行施工,严禁未经现场技术主管或架子队队长同意情况下私自进行刺穿工作。
钢板止水带安装施工技术交底
交底内容：1 施工准备 1.1 材料及主要机具：1.1.1 止水钢板：3mm厚止水钢板，有出厂证明书及复试报告单。
钢板止水带300mm宽，上下各50mm左右扳成145度，成型良好。
1.1.2 焊条：焊条的牌号应符合规范要求，有出厂合格证，焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.2 作业条件： 1.2.1 焊工必须持有特种人员操作证。
1.2.2 应由专业电工接通电源。
1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4 熟悉图纸，做好技术交底。
2 操作工艺筏板后浇带、外墙后浇带、外墙施工缝采用300x3mm钢板止水带。
钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊。
2.1 工艺流程：止水钢板定位→接头焊接→固定→检查验收。
2.1.1止水钢板定位：止水钢板在墙体、底板上居中布置，埋入和外露部分均等，钢板的凹面应朝向迎水面。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2.1.2 钢板的接头采用搭接焊，两块钢板的搭接长度不小于50mm，两端均应满焊。
焊缝高度不低于钢板厚度。
焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。
接头必须避开剪力墙转角处。
钢板止水带穿过L型、矩形、转角柱与柱箍筋发生交叉时，柱箍筋切断采用U型箍，与止水钢板焊接牢固。
2.1.3固定止水钢板的钢筋应从两个侧面焊接连接，悬挂固定，固定钢筋与止水钢板的焊接点距钢板边缘不小于40mm，不得从钢板上下贯通混凝土截面。
2.1.4 检查验收：施工完毕后，报项目部、监理部验收。
3 质量要求3.1 钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。
3.2 焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
4 应注意的质量问题4.1钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。
橡胶止水条安装施工技术交底
施工时间：
1.3橡胶止水胶条安装时间：基础底板后浇带混凝土浇筑前安装完成。
2作业准备：
2.1技术准备：止水条施工前，按设计要求做好加工订货工作，并通知试验员按照相关要求进行复试。
2.2作业条件：1.基础底板施工前，已经预留40*350mm止水条安装启口。2.止水条安装前，清除基础底板后浇带内的淤泥及一切杂物，并将钢筋按照施工图纸要求进行调整。
2.3材料准备
1#楼：38米；3#楼：125米；4#楼：36米；6#楼：32米。
材料复试：同一厂家、同一规格、同一型号每5000m为一组，不足5000m也为一组，复试项为：规定时间吸水膨胀率、最大吸水膨胀倍率、密度、耐热度、低温柔性、耐水性。
3主要施工方法：
遇水膨胀止水条安装位于基础底板预留启口的边角处，止水条尺寸为20*30mm；体如下图所述：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遇水膨胀橡胶止水条施工技术交底
一、在浇筑水池墙混凝土前，将施工缝处凿毛，凿出碎石硬岔，并且在环水池一周墙体中心凿出1cm圆形凹槽，已备安装橡胶止水条。
二、遇水膨胀橡胶止水条表面不得有开裂、缺胶等缺陷，每1000 mm长止水条表面不得有深度大于2mm、面积大于16 mm²的凹痕、气泡、杂质、明疤等缺陷；尺寸公差应符合下表的要求。
遇水膨胀橡胶止水条尺寸公差
注：计量单位为mm；
三、后浇缝的界面应保持干燥、平缝、施工前须清除界面上的浮渣、尘土及杂物。
四、止水条安装部位确定后，在需安装止水条的界面上和止水条的底面均涂上薄薄一层胶粘剂，待胶液挥发一段时间后再进行粘贴，或用高强度钉止水条固定在已确定安装的部位。
五、若遇混凝土界面潮湿或凸凹不平，胶粘剂粘贴固定上不牢时，可视具体状况用高强钉进一步加强固定。
总之止水条必须与混凝土界面紧密接触，固定牢实，防止止水条脱离界面而失去抗渗作用。
六、止水条定位安装后要使止水条被浇筑混凝土包裹，包裹厚度＞50mm。
七、止水条接头处采用重叠的方法进行搭接连接，搭接外粘贴后再用高强钉加固定，安装路径沿施工缝形成闭合环路，其间不得留断点。
八、止水条定位后在浇筑下一道混凝土前，应避免被雨水和其它浸入水浸泡。
九、浇筑混凝土振捣时，应避免振捣棒触及止水条。
十、止水条存放及运输，应避免受潮和挤压变形。
注：
1、混凝土施工缝止水条施工程序见图。
混凝土施工缝止水条施工程序
1上工序混凝土施工缝留茬剖面示意图
2混凝土施工缝粘贴止水条剖面示意图
3施工缝再次浇筑混凝土剖面示意图
2、止水条需要接头时，可将止水条端头侧面部位用多用刀切成斜面，剥去搭接部位的隔离纸，利用止水条本身的可粘性，将止水条侧面以搭接60 mm长粘贴在一起，用滚筒滚压止水条上表面，使止水条的搭接面粘结严密、牢固即可，见图。
遇水膨胀橡胶止水条搭接头平剖示意图
非粘贴时的粘连。
5、该产品属腻子型材料，易变形，其制品断面尺寸规格要求较高，在运输及储存时，不得过高堆放、重压。
