智能建筑中楼宇自控系统的作用和效益
什么是楼宇自控
目录1、什么是楼宇自控 (1)2、楼宇自控系统的作用 (1)2．1、有效节省电能 (1)2．2、大量节省人力 (1)2．3、延长设备使用寿命 (2)2．4、有效加强人员管理 (2)2．5、保障设备与人身的安全 (2)2．6、充分满足用户需求 (2)3、楼宇自控系统在物业管理中的必要性 (2)1、什么是楼宇自控楼宇自控系统（BAS，Building Automation System），是智能建筑弱电系统的重要组成部分，包含了对空调系统、给排水系统、照明系统、变配电系统等的管理与协调，将对整座写字楼内部的空调机组、送排风机、制冷机组、冷却塔、锅炉、换热器、水箱水泵、照明回路、变配电设备、电梯等机电设备进行信号采集和控制，实现设备管理系统自动化，起到改善系统运行品质、提高管理水平、降低运行管理劳动强度、节省运行能耗的作用。
2、楼宇自控系统的作用随着高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理的最优化组合的要求越来越高，要求提供一个合理、高效、节能、舒适的工作环境。
节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。
楼宇自控系统正是顺应了这一潮流，它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及写字楼的防火与保安都提供了有力的保证。
同时，依靠强大软件支持下的计算机进行信息处理，数据分析，逻辑判断和图形处理，对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。
这样，BAS的主要目的就是：提高系统管理水平，节省运行能耗。
就空调系统而言，是现代化大厦的耗能大户，也是节能潜力最大的设备。
从统计数据来看，中央空调系统占整个大楼的耗能50％以上，而大楼装有楼宇自控系统(BAS)以后，可节省能耗约25％，节省人力约50％。
出现故障，能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
当前随着建筑物规模增大、标准提高，写字楼的机电设备的数量也急剧增加，这些设备分散在写字楼的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。
楼宇自控系统(BAS)设计策略及效益分析
楼宇自控系统(BAS)设计策略及效益分析一、前言智能建筑是通过系统集成的方式，将计算机技术、通讯技术、信息技术与建筑技术有机结合，通过对建筑设备自动监控、对信息资源的高效管理、为管理者提供充足的信息服务，为使用者提供舒适的生活工作，使科技与建筑完美的结合，投资更趋合理，并且具有安全、高效、舒适、节能、便利的环境。
智能建筑是社会信息化与经济全球化的必然产物，是多学科、高新技术的巧妙集成，它将成为未来建筑业发展的主流，其本质是通过综合配置建筑物内的各个功能子系统，以结构化布线系统为平台，以计算机网络系统为桥梁，把现有分离的设备、功能、信息等綜合集成一个相互关联、统一、协调的系统之中，实现对整个建筑的高效管理、控制和共享。
以下将对楼宇自控系统的设计策略和产生效益进行简述，提高对楼宇自控系统认识。
二、楼宇自控系统（BAS）设计策略成功楼宇自控系统（BAS）工程离不开合理规划、精心设计，规划设计要点介绍如下：1、工程需求分析。
（1）结合项目投资研究建筑物的使用功能，了解投资者具体需求以及期望目标；（2）确定建筑物内实施自控及管理的各功能子系统；（3）提列确定纳入楼宇自控系统实施监控管理的受控设备一览表。
2、确定楼宇自控系统（BAS）控制方案。
（1）依据机电专业对控制系统的要求，确定BAS监控范围，对确定纳入实施自控及管理的各功能子系统，制订详细的控制策略说明，探讨控制方案，确定控制功能和网络架构。
（2）根据系统大致规模及今后的发展，确定控制中心选址、面积和室内设备布置；针对第三方系统预留智能接口，与智能化系统设计无缝链接形成统一整体。
（3）确定楼宇自控系统（BAS）的电源要求，中央控制室应由变配电所引出专用回路供电，中央控制室内设专用配电盘，中央工作站配置UPS供电设备，其容量满足楼宇自控系统（BAS）内用电设备总和并考虑预计的扩展容量，供电时间按实际状况考虑；系统的供电电源的电压变化不大于±10％，频率变化不大于±1Hz，波形失真率不大于20％；对于大规模系统组网（约大于600点）现场控制器及末端设备的电源要求建议亦应纳入UPS 供电范围。
自动化控制技术在智能建筑中的应用分析
建筑与工程Һ㊀自动化控制技术在智能建筑中的应用分析姜井义摘㊀要:智能建筑往往需要将楼宇基础功能㊁消防系统㊁保安系统㊁自动化办公系统等功能通过综合布线连接起来ꎬ实现建筑整体的协调化㊁智能化管理ꎮ由于综合布线系统的实际布置难度很大ꎬ多数建筑弃之不用ꎬ各个功能独立运行ꎮ这就增加了建筑本身的运营成本和降低了客户的满意度ꎮ而自动化控制技术在智能建筑中的应用越来越广泛ꎬ因此研究智能建筑和其与自动化控制技术的结合应用十分必要ꎮ有利于智能化建筑行业的发展ꎬ迅速赶上发达国家的水平ꎮ关键词:自动化控制技术ꎻ智能建筑ꎻ应用一㊁对智能建筑与自动化控制技术的认识对于自动化控制控制技术来说ꎬ就是通过一些自动控制手段在无人的情况下完成某种特定任务或者动作ꎮ从控制方式角度看ꎬ主要分为开环控制和闭环控制ꎬ建筑智能主要运用的闭环控制方式ꎬ建筑内部自动化控制主要安装一些受控装置ꎬ并设计一些程序自动执行预装命令ꎮ自动化控制因为不需要由人来一直操控ꎬ所以具备很高的安全性和可用性ꎬ这也使建筑的运行效率有所提高ꎮ一般的智能建筑管理系统主要包括通讯自动化ꎬ楼宇自动化ꎬ办公自动化ꎬ消防自动化ꎬ保安自动化五个子系统ꎬ这五个子系统还需要建设计算机管理控制中心ꎬ楼宇设备自控中心ꎬ通讯系统ꎬ保安监控中心和防盗报警系统等ꎮ这一系列的计算机网络技术ꎬ通讯技术ꎬ自动化技术ꎬ系统集成技术等构成了一个现代化智能建筑的运行系统ꎮ其中楼宇自动化主要包括建筑电力供应和管理ꎬ空调设备安全运行ꎬ环境监控ꎬ警报系统ꎬ给排水系统ꎬ电梯升降系统ꎬ停车场监控系统等ꎬ保障了客户对于建筑的基本需求ꎬ使得各类服务设施安全稳定的运行ꎮ办公自动化即是为客户提供健康ꎬ舒服的工作环境ꎬ保证自动化系统的正常运行ꎮ二㊁自动化控制技术在智能建筑中的应用(一)通信自动化智能建筑的通信系统是保证楼宇内语言ꎬ图像传输等通讯手段正常运转ꎬ同时与外部网络实现通信ꎬ整个系统的设计应该满足正常办公的需求ꎬ并能适应向智能化ꎬ个人化的发展趋势ꎬ而且能够传输包括文本ꎬ图像ꎬ图像等多种数据形式ꎮ通信系统主要包括固话通信ꎬ这是用户基本需求ꎬ在移动通信普遍盛行的今天ꎬ固话的地位仍然很重要ꎮ语音通讯系统能够及时呼叫用户所在单位ꎬ多媒体通信系统通过电话网ꎬ分组数据网等介入ꎬ服务于办公系统ꎬ视讯系统也是重要的子系统ꎬ楼宇办公ꎬ监控ꎬ用户通信都需要这个功能ꎬ电视通讯系统和公共广播系统则属于基础设施ꎬ公共广播系统则包括视频点播ꎬ同声翻译等ꎮ所有通讯系统共同维持建筑内部和内外部之间的正常通信ꎮ(二)变配电技术应用智能建筑中的变配电技术应用ꎬ使变配电系统的运行更加的安全㊁稳定ꎮ在现代智能建筑领域中的变配电系统中ꎬ对电气节能技术有效应用ꎬ可在很大程度上降低智能建筑系统的能源损耗ꎬ从而实现节能环保之目的ꎮ对于变配电系统结构而言ꎬ其安全可靠ꎬ而且比较简单ꎬ变级数均在二级以下ꎬ其目的是降低变电能源损耗ꎮ(三)办公自动化办公自动化即是利用计算机技术ꎬ全面的收集ꎬ处理办公信息ꎬ使得工作人员能够快速的共享信息ꎬ并协同工作ꎬ改变过去的需要大量人力的传统办公方式ꎬ这样更有利于科学的决策ꎬ目前ꎬ我国办公自动化水平比较低ꎬ主要设备就是传真机ꎬ复印机ꎬ企业内部局域网等通讯设施ꎮ办公室自动化系统的核心是项目管理ꎬ会议管理ꎬ通讯录ꎬ公文管理等构件ꎬ主体部分由表单中心ꎬ公文流转ꎬ车辆管理ꎬ物品管理ꎬ人事管理ꎬ常用工具等组成ꎮ(四)数字监控技术应用智能建筑中的数字监控技术应用ꎬ可以有效提高建筑结构应用安全可靠性ꎻ实践中可以看到ꎬ数字监控器及其配套设施的应用ꎬ有效地提高了视频信号的快速传输速率ꎻ同时ꎬ有效地提高了图像质量ꎬ并且通过计算对数字信号有效处理ꎬ从而使数字信号有效地转变为视频信号ꎬ大大提高了数字监控报警系统的安全实效性ꎮ比如ꎬ智能建筑ＢＡＳ功能ꎬ即利用了现代数字控制技术手段ꎬ其监控系统主要有区域级以及中央级和传输线路ꎮ对于中央级而言ꎬ又包括打印设备㊁显示器状态以及报警系统和相关设备等ꎻ在数字监控技术应用过程中ꎬ监控软件修改㊁收集相应的监控参数和信息ꎬ对指令有效控制ꎬ这在很大程度上有效地保证了系统的运行效率和质量ꎮ(五)楼宇自动化楼宇自动化系统涉及建筑的空调㊁通风㊁电力㊁照明㊁防灾㊁安全ꎬ给排水㊁车库管理等设备与系统ꎬ是智能建筑中涉及面最广㊁设计任务和工程施下量最大的子系统ꎬ它的设计水平和建设质量对智能建筑功能的实现有直接的影响ꎮ设计楼宇自动化系统的主要目的在于将建筑内各种机电设备的信息进行归类㊁分析㊁采用最优化的控制手段ꎬ对各机电设备进行集中监控和管理ꎬ使设备始终高效㊁有序的状态下运行ꎬ创造安全㊁舒适㊁高效的工作环境ꎬ尽量节省能耗和日常管理费用ꎬ从而提高了智能建筑的现代化管理和服务水平ꎮ三㊁结语科技在给人带来便捷的同时也给人们带来了舒适ꎬ自动化控制技术在智能建筑中的应用大大提高了人们的生活质量ꎮ当然ꎬ我们不能只满足于当前ꎬ自动化控制技术还有很多需要改进和延伸的地方甚至是对其运用领域的扩展ꎬ这篇文章只是一些小见解ꎬ但我希望它的作用并不仅限于被阅读ꎮ参考文献:[１]邢炜.自动化控制技术在智能建筑中的应用分析[Ｊ].自动化与仪器仪表ꎬ２０１５(４):２６－２８.[２]马彪.自动化控制技术在智能建筑中的应用分析[Ｊ].商品与质量ꎬ２０１５(１１):２２－２３.作者简介:姜井义ꎬ山东省滨州市ꎮ７１１。
谈智能建筑的智能化系统楼宇自控方案
１ 楼宇 自动化系统
楼 宇 自动 控 制 系统 （ ＢＡＳ） 建 筑技 术 、 是 自动 控 制 技 术 与 计 算 机 网络 技 术 相 结 合 的 产 物 ， 使 整 个 大 厦 具 有 了智 能 建筑 的 特 它 性 。 代 智 能 化 建 筑 内 含 有 着 大 量 的 机 电 现 设备， 比如 ： 央空 调 系 统 、 风 系 统 、 中 通 给排 水 系统 、 扶梯 系 统 、 配 电 系统 等 等 ， 电 变 这
控 制 ， 时在 中央 工 作站 上 又能做 到 集 中管 同 理 ， 得 整个 系统 的 结构 完 善 、 能 可 靠 。 使 性 楼 宇 设 备 自动 化 系统 网络 结 构 可 分 为 综 合 管 理 系统 。 因此 ， 酒店 所 配 置 的 系统 该 充 分体 现 当前 科学 技 术较 成 熟 的应 用成 果 。 三 级 ， 一 级 为 中央 工 作 站 ， 控 制 中 心 ， 第 即 中 央 工 作 站 设 在 控 制 中心 机 房 内 。 央 工 中 ３ 楼字 自控系统 方案设计 作站 系统 由Ｐ 主 机 、 示 器及 打 印机组 成 ， Ｃ 显 ３． 设计 目的 １ 是 Ｂ 系 统 的 核 心 ， 个 大 楼 内 所 受 监 控 ＡＳ 整 设 计 包 括 如 下 几 个 系 统 ： 热 源 系统 、 冷 的 机 电 设 备 都 在 这 里 进 行 集 中管 理 和 显 些 系统 中设 备 多 而 分 散 。 ， 数 量 多 ， 多 即 被 给 变 它 第 控 、 视 ， 量 的对 象 多 ， 监 测 多达 成 千 上 万 点 ； 空 调 通风 系统 、 排水 系统 、 配 电 系统 和 示 ， 可 以 直接 和 以太 网 相 连 。 二 级 为 直 接 式 数 字 控 制 器 ， 三 级 为 采 集 现 场 信 号 第 散， 即这 些 设 备 分 布 在各 楼 层 的 各 个 角 落 。 电 梯 监 视 系 统 。 如 果 采 用分 散 管 理 ， 就地 控 制 、 视 和测 量 监 我 公 司 设 计 该 酒 店 楼 宇 设 备 自动 化 系 的传 感 器 和执 行 机 构 。 接 数 字控 制 器 、 直 传 是 难 以想 象 的 。 用楼 字 自动 控 制 系 统 ， 采 就 统 的 目的 是 ： 先 要 保 证 工 作 人 员 室 内 环 感 器 及 执 行 机 构 随 被 控 设 备 就 近 设 置 。 首 管 其 ／Ｐ 中央 站 可以 通 可 以 合 理 地 利 用 设 备 ， 约 能 源 ， 省 人 境 的 舒 适 性 ， 二 要 提 供 最 佳 的 能 源 的 供 理 层 网络 支持ＴＣＰ Ｉ 协议 ， 节 节
楼宇自控系统(EBI)
楼宇自控系统楼宇自控系统是智能建筑的重要组成部分，其智能化的程度直接影响着整个大楼的智能化水平。
楼宇自控系统的监控范围包括暖通空调系统、给排水系统、变配电系统、照明系统、电梯系统等。
通过楼宇自控系统对楼群内机电设备的自动监控和有效的管理，可以使楼群内的办公环境达到最舒适的程度，同时以最低的能源消耗来维持系统和设备的正常工作，以求取得楼宇最低的运作成本和最高的经济效益。
1 工程概述2设计依据根据有关国家及国际标准对智能建筑的要求，本方案设计依据如下：1）招标文件及设计图纸（暖通、电气）。
2）民用建筑电气设计规范(JGJ/T16-92)3）智能建筑设计标准(GB/T 50314-2000)4）局域网总线标准(IEEE802.3)5）工业自动化仪表工程施工及验收规范(GBJ93-86)6）中国采暖通风与空调设计规范(GBJ19-87)7）电气装置工程施工验收规范(GBJ232-82)3 设计目标3.1 保证楼内环境满足各种功能分区的要求Honeywell EBI楼宇自控系统通过对楼内冷热源、空调系统的最佳控制，温、湿度的自动调节，新风量的控制，以及供排水、照明等合理设计从而保证本工程各个区域和功能分区满足环境的要求。
3.2 提供最佳的能源供应方案系统采取优化运行方式确保节能，从而降低运行费用。
3.3 实现物业管理现代化楼宇自控系统的主要任务之一是管理建筑设备使其管理现代化，包括管理功能、显示功能、设备操作功能、实时控制功能、统计分析功能及故障诊断功能，并使这些功能自动化，从而实现物业管理现代化，降低人工成本。
4 系统选型本系统采用霍尼韦尔公司最新一代楼宇自控系统EBI系统，是当今世界弱电行业的优秀产品。
采用EBI系统，即可以完成楼宇自控系统所需要完成的功能，同时又可以方便地集成综合安保系统、消防报警系统以及其它第三方设备。
其优越性具体体现为：可靠性：系统采用集散式控制系统，整个系统的监控任务分配给系统中每个现场控制器，不会因为系统中个别设备的故障而影响整个系统的运行。

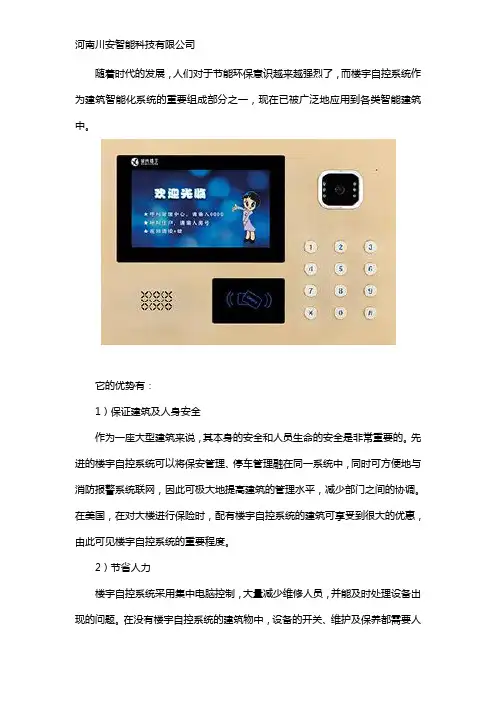

楼宇自控系统的优势
