三相异步电机接线方法大全
三相异步电动机绕线方法
三相异步电动机绕线方法
三相异步电动机是一种常见的电动机类型，被广泛应用于各种机械设备中。
该类型电机的绕线方法有许多种，不同的绕线方法具有不同的特点和应用场合。
本文将介绍四种常见的三相异步电动机绕线方法及其特点。
1. Y型绕线法
Y型绕线法是三相异步电动机中最常用的绕线方法之一，也称为星形绕线法。
该绕线方法将三个相位的线圈分别串联在一起，形成一个Y型结构。
其中，每个相位线圈的两端分别接到电源相位线上，中点接地。
Y型绕线法具有以下优点：
（1）相对于其他绕线方法，Y型绕线法的绕制更为简单，技术难度较低。
（2）在低功率电机中，Y型绕线法具有较好的性能。
（4）在整个运行过程中，Y型绕线法的电机容易启动，同时对电机的维修和维护也相对较为简单。
（3）在齿轮机械设备中，由于Δ型绕线法可提供较高的额定电流，因此该绕线方法被广泛应用。
（1）U型绕线法相对于Y型绕线法更适合于应用于大功率电机中。
（3）U型绕线法的绕制工艺相对较为复杂，但可以提高三相电动机的效率。
多速绕线法是一种相对于上述三种绕线方法更为复杂的绕线法，它使三相异步电机可以实现不同的工作速度。
该绕线方法利用两个或多个线圈，分别连接在电机定子的恒定或可变容量上，并且使它们在相同的电源频率和电压下运行。
（1）可实现电机的多速运行。
（3）可对不同应用场合的电机工作速度进行精确控制。
总之，不同的三相异步电动机绕线方法具有不同的适用场合和优点，我们需要根据实际需求选择适合的绕线方法。
三相异步电动机接线图.双速电机接线图
三相异步电动机接线图三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。
而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。
即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
三相异步电动机星形接法与三角形接法
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
三相异步电动机三相绕组连接方法
三相异步电动机三相绕组连接方法
三相异步电动机定子绕组的连接方法有Y形连接法和△形连接法两种，如图所示。
对于详细电动机究竟采纳哪种连接方法，这要由该电动机铭牌上标明的“接法”而确定。
电动机安装完毕必需检查接线是否正确。
应留意以下几点。
①接线方式与铭牌要求是否全都。
②接线最好采纳铜导线，不要用铝导线，以免电化学锈蚀造成接触不良而发热、打火，铜铝线不行避开时接头部位肯定要保证良好接触并缠好绝缘胶带。
③接线要坚固，拧紧压线螺母，不要钩搭相接，以免造成虚接或断路。
④用电缆供电时，电缆外部应加金属套管，且与接线盒密合。
⑤不要用绝缘性差的导线供电，接地线应紧固，防止脱落失去接地爱护作用。
⑥接线盒扣好盖子，防止盒内发生的火花飞溅到外面而引起火灾。
图三相异步电动机三相绕组连接方法
1。

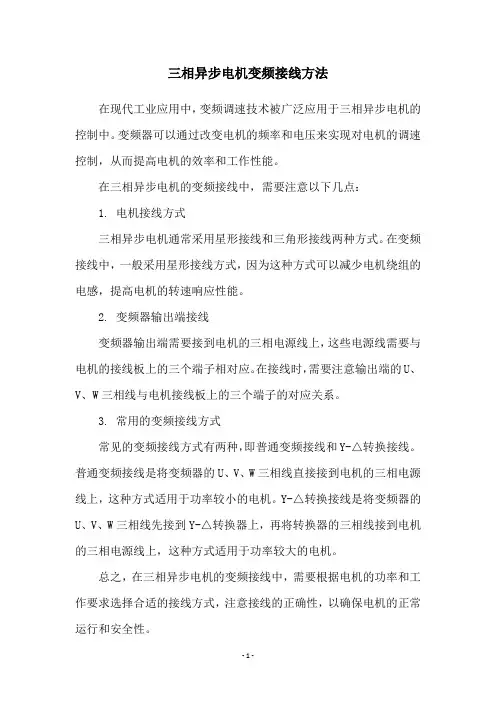

三相异步电机变频接线方法
三相异步电机变频接线方法
在现代工业应用中，变频调速技术被广泛应用于三相异步电机的控制中。
变频器可以通过改变电机的频率和电压来实现对电机的调速控制，从而提高电机的效率和工作性能。
在三相异步电机的变频接线中，需要注意以下几点：
1. 电机接线方式
三相异步电机通常采用星形接线和三角形接线两种方式。
在变频接线中，一般采用星形接线方式，因为这种方式可以减少电机绕组的电感，提高电机的转速响应性能。
2. 变频器输出端接线
变频器输出端需要接到电机的三相电源线上，这些电源线需要与电机的接线板上的三个端子相对应。
在接线时，需要注意输出端的U、V、W三相线与电机接线板上的三个端子的对应关系。
3. 常用的变频接线方式
常见的变频接线方式有两种，即普通变频接线和Y-△转换接线。
普通变频接线是将变频器的U、V、W三相线直接接到电机的三相电源线上，这种方式适用于功率较小的电机。
Y-△转换接线是将变频器的U、V、W三相线先接到Y-△转换器上，再将转换器的三相线接到电机的三相电源线上，这种方式适用于功率较大的电机。
总之，在三相异步电机的变频接线中，需要根据电机的功率和工作要求选择合适的接线方式，注意接线的正确性，以确保电机的正常运行和安全性。
三相异步电动机星形接法
三相异步电动机星形接法一、引言三相异步电动机是工业中最常见的电动机之一，其星形接法和三角形接法都是常见的接线方式。
本文将重点介绍三相异步电动机的星形接法，包括其原理、特点、应用和维护等方面。
二、原理1. 三相异步电动机的结构三相异步电动机由定子和转子两部分组成。
定子上有若干个线圈，称为定子绕组；转子上也有若干个线圈，称为转子绕组。
当定子绕组通以交流电时，会在定子内产生一个旋转磁场；转子内产生感应电动势，并在磁场作用下旋转。
2. 星形接法的原理星形接法是将三个定子绕组分别连接到一起，在另一端分别与交流电源相连。
具体来说，将三个定子绕组的一个端点连接到一起，称为星点；另一个端点则分别与交流电源的三个相线相连。
在星形接法下，每个定子绕组所产生的磁场都是由其他两个定子绕组所产生的磁场合成而成。
这样可以使得磁场更加均匀，并且可以减小对电网的谐波污染。
3. 三相异步电动机的工作原理在星形接法下，当交流电源通电时，会在定子绕组中产生一个旋转磁场。
由于转子内有导体，因此会在转子内感应出一个电动势，并在磁场作用下旋转。
由于转子的旋转速度比旋转磁场的速度稍慢，因此会产生一个差速，从而使得电动机能够输出功率。
三、特点1. 起动性能好星形接法下，三相异步电动机具有较好的起动性能。
这是因为在起动时，定子绕组所产生的磁场比较弱，而且由于每个定子绕组都与其他两个定子绕组相互作用，因此可以减小起动时的谐波污染。
2. 运行稳定可靠星形接法下，三相异步电动机运行稳定可靠。
这是因为每个定子绕组所产生的磁场都是由其他两个定子绕组所产生的磁场合成而成。
这样可以使得磁场更加均匀，并且可以减小对电网的谐波污染。
3. 维护简单星形接法下，三相异步电动机的维护比较简单。
这是因为星形接法下，定子绕组的电压比较低，因此可以减小对绝缘的要求。
同时，由于每个定子绕组都与其他两个定子绕组相互作用，因此可以减小对转子的摩擦和磨损。
四、应用1. 工业生产星形接法下，三相异步电动机广泛应用于各种工业生产中。
三相异步电机的接法
三相异步电机的接法三相异步电机是一种常见的电动机，其接法有多种方式。
本文将介绍三种常见的三相异步电机接法：星型接法、三角形接法和混联接法。
一、星型接法星型接法是最常见的三相异步电机接法之一。
在星型接法中，三个电动机绕组的一个端子连接在一起，形成星型连接，而其他端子则分别接到电源的三相线上。
这种接法适用于电压较高的情况，能够提供较大的起动转矩和较好的性能。
星型接法的优点是电流较小，起动转矩较大，适用于负载较大或起动时需要较大转矩的场合。
然而，星型接法也有一些缺点，比如转速相对较低，效率较低，无法满足一些高速运转的需求。
二、三角形接法三角形接法是另一种常见的三相异步电机接法。
在三角形接法中，三个电动机绕组的一个端子连接在一起，形成三角形连接，而其他端子则分别接到电源的三相线上。
这种接法适用于电压较低的情况，能够提供较高的转速和较高的效率。
三角形接法的优点是转速较高，效率较高，适用于一些高速运转的场合。
然而，三角形接法也有一些缺点，比如起动转矩较小，无法满足一些负载较大或起动时需要较大转矩的需求。
三、混联接法混联接法是将星型接法和三角形接法相结合的一种接法。
在混联接法中，电动机的一个绕组选择星型连接，而另一个绕组选择三角形连接。
这种接法既能提供较大的起动转矩，又能提供较高的转速和效率，适用于各种不同的工作条件。
混联接法的优点是兼具星型接法和三角形接法的优点，能够灵活应对不同的工作条件。
然而，混联接法也有一些缺点，比如接线复杂，需要额外的开关装置来切换接法。
三相异步电机的接法有星型接法、三角形接法和混联接法。
不同的接法适用于不同的工作条件，可以根据实际需求选择合适的接法。
在选择接法时，需要考虑电压、转速、效率和起动转矩等因素，以确保电机能够正常运行并满足工作需求。
三速异步电动机正反转的电气实物连线图详解
三速异步电动机正反转的电气实物连线图详解下面对三速异步电动机正反转的实物连线图进行详解：下面对线的颜色进行讲解：黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线。
下面讲解控制回路：其中SB1、KM1控制电动机△接法下低速运转;SB2、KM2控制电动机Y接法下中速运转;SB3、KM3控制电动机YY接法下高速运转。
线路工作原理如下:先合上电源空开QF。
首先将转换开关打到正转方向。
低速启动运转按下SB1→接触器KM1和接触器KM4线圈得电一KM1辅助触头动作→电动机M第一套定子绕组出线端U1、V1W1(U3通过KM1常开触头与W1并接)与三相电源接通一>电动机M接成△低速正转运转。
低速转为中速运转先按下停止按钮SB4→KM1线圈失电一→KM1辅助触头复位一>电动机M失电一→再按下SB2→接触器KM2和接触器KM4 线圈得电→KM2辅助触头动作一>电动机M第二套定子绕组出线端U4、V4、W4与三相电源接通一→电动机M接成Y形,中速正转运转。
中速转为高速运转先按下SB4→KM2线圈失电→KM2辅助触头复位→电动机M失电一→再按下SB3一→接触器KM3和接触器KM4线圈得电一→KM3触头动作→电动机M第一套定子绕组出线端U2、V2、W2与三项电源接通（U1、V1、W1、U3则通过KM3的三对常开辅助触头并接）→电动机M接成YY型高速正转运转。
如果想要电机反转运转，首先将转换开关打到反转方向。
低速启动运转按下SB1→接触器KM1和接触器KM5线圈得电一KM1辅助触头动作→电动机M第一套定子绕组出线端U1、V1W1(U3通过KM1常开触头与W1并接)与三相电源接通一>电动机M接成△低速反转运转。
低速转为中速运转先按下停止按钮SB4→KM1线圈失电一→KM1辅助触头复位一>电动机M失电一→再按下SB2→接触器KM2和接触器KM5 线圈得电→KM2辅助触头动作一>电动机M第二套定子绕组出线端U4、V4、W4与三相电源接通一→电动机M接成Y形,中速反转运转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电机接线方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
三相异步电动机的接线方法有两种，一种是三角形接线，用符号“△”表示；另一种是星形接线，用符号“Y”表示。
所谓三角形接线是把接线盒的六个接线柱中，上下两柱用金属片连接起来后，再分别接电源，如图3-3 (a)所示。
所谓星形接线是把上面三个接线柱用金属片连接起来，下面三个接线柱再分别接电源，如图3-3 (b)所示。
图3-2 接线盒中六个线头排列示意图
图3-3 电动机绕组三角形或星形接线
电动机三相绕组究竟按何种方式连接，要看铭牌标明的电压和接线方式，如果铭牌上标着电压220/3 80V，接法△／Y，表明该台电动机有两种接线方式，适应两种不同的电压。
如果电源电压是220V，就应接成三角形。
如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。
如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。
所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于电动机的额定电压。
