教育最新K12九年级物理全册《第十九章 生活用电》复习题(无答案)(新版)新人教版

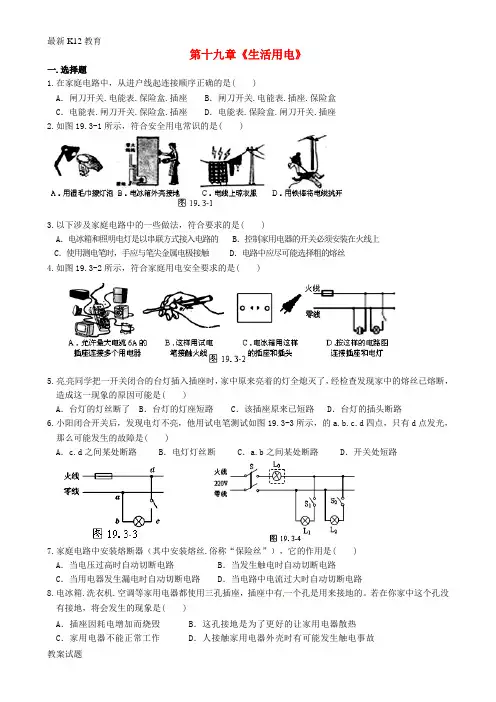

第十九章《生活用电》
一.选择题
1.在家庭电路中，从进户线起连接顺序正确的是( )
A．闸刀开关.电能表.保险盒.插座 B．闸刀开关.电能表.插座.保险盒
C．电能表.闸刀开关.保险盒.插座 D．电能表.保险盒.闸刀开关.插座
2.如图19.3-1所示，符合安全用电常识的是( )
3.以下涉及家庭电路中的一些做法，符合要求的是( )
A．电冰箱和照明电灯是以串联方式接入电路的 B．控制家用电器的开关必须安装在火线上
C．使用测电笔时，手应与笔尖金属电极接触 D．电路中应尽可能选择粗的熔丝
4.如图19.3-2所示，符合家庭用电安全要求的是( )
5.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，
造成这一现象的原因可能是( )
A．台灯的灯丝断了 B．台灯的灯座短路 C．该插座原来已短路 D．台灯的插头断路
6.小阳闭合开关后，发现电灯不亮，他用试电笔测试如图19.3-3所示，的a.b.c.d四点，只有d点发光，
那么可能发生的故障是( )
A．c.d之间某处断路 B．电灯灯丝断 C．a.b之间某处断路 D．开关处短路
7.家庭电路中安装熔断器（其中安装熔丝.俗称“保险丝”），它的作用是( )
A．当电压过高时自动切断电路 B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路
8.电冰箱.洗衣机.空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。
若在你家中这个孔没
有接地，将会发生的现象是( )
A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热
C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故
9.下列做法，可能造成触电事故的是( )
A．使用试电笔辨别火线或零线时，手接触笔尾金属体 B．切断电源后，进行电路维修
C．家用电器失火，立即用水扑灭 D．放风筝时，远离高压电线
10.如图19.3-4所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，
在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S.S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S.S2时，灯泡L0正常发光， L2不发光．由此可以确定( ) A．L1灯头接线处断路 B．L1灯头接线处短路 C．L2灯头接线处断路 D．L2灯头接线处短路
11.如图19.3-5所示，墙壁上线盒内有三根电线，其中红色为火线.蓝色为零线.黄绿色为地线，现将三孔
插座与三根电线连接，如图19.3-6所示中接线情况正确的是( )
12.“电路中发生短路”，这里短路是指( )
A．很短的电路； B．电流没经过用电器而直接构成回路；
C．开关闭合，用电器工作； D．电路不通，没有电流。
13.如图19.3-7所示的现象中，符合用电安全的是( )
14.灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断( )
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
15. 下列四种做法中正确的是( )
A．用湿布擦点亮的台灯灯泡 B．用湿手扳动家庭电路中的开关
C．发生触电事故时应首先切断电源 D．在有绝缘外皮的通电导线上晾衣服
16.照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )
A.零线断了
B.火线断了
C.灯丝断了
D.短路
二.填空题
1.家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装＿＿＿
＿；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该＿＿＿＿。
2.保险丝是由的铅锑合金制成的．家庭电路用的保险丝应＿＿＿联在电路中．当电流超过额定电流达到熔
断电流时，它会自动熔断。
选用保险丝时，应使它的额定电流等于或略大于电路中的＿＿＿＿＿＿＿＿
＿＿＿。
图19.3-9 图19.3-10 图19.3-11
3.如图19.3-8所示，为小娟家洗手间的部分电路，该电路存在的安全隐患是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
在家庭电路中开关应接在＿＿＿＿线上。
4.雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有＿＿＿＿来预防雷击。
人体被淋湿后，人体的电阻将＿＿＿＿（选填“变大”.“变小”或“不变”）。
5.家庭电路中的电冰箱.电视机.电灯等用电器的连接方式是＿＿＿＿联；开关和被控制的用电器是＿＿＿＿联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要＿＿＿＿。
6.现代社会离不开电．请写出以下家庭用电中的器材.设备。
辩别零线和火线用＿＿＿＿；记录电路消耗的电能用＿＿＿＿。
保护电路安全要安装＿＿＿＿。
7.在我国，家庭电路的电压是＿＿＿＿V ，零线和大地之间的电压是＿＿＿＿V 。
为了安全起见，家用电器的金属外壳都必须可靠接地，如图19.3-9所示，用于接地的导线应该接在插座的＿＿＿＿孔。
8.任何一个家用电器的通断都不能影响其它家用电器，因此家用电器要＿＿＿＿联接入电路中，开关应该和被控制的家用电器并联，起到控制电路＿＿＿＿作用。
如图19.3-10所示的的两种使用测电笔的方法中，正确的是图＿＿＿＿。
9.如图19.3-11所示是家庭电路中造成电线燃烧的两种常见情况，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是过载，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是短路； 三.应用题
1.如图19.3-12所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A.B 为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符
合安全用电的原则。
2．暑期持续的高温天气，居民家里的空调、电扇都
闲不住，大量的用电器同时使用往往会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意
事项。
3、家电下乡是一项民心工程，惠及千家万户．小明的爸爸一次就买了电饭锅、冷暖空调机和电磁炉．家中只有如图所示的插排，小明爸爸将上述三件电器的插头插入此插排后并同时使用，小明发现后马上制止了爸爸的这种做法，请你说明制止的理由．
4、对于L1、L2（额定电压相同，电阻R1＞R2）两个小灯泡连接到电路中谁更亮的问题，两位同学产生了争议：甲认为：电功率与电阻成正比，因为R1较大，所以，灯泡L1更亮；乙认为：电功率与电阻成反比，因为R2较小，所以，灯泡L2更亮．
（1）你认为甲乙两位同学观点各自成立的条件是什么？
（2）请你画出电路图，分别对两位同学的观点做出正确的解释（要有必要的文字说明、公式推证）．
5.炎炎夏日即将来临，明明家新购置了一台1 kW的空调。
已知他家原有用电器的总功率是
1 020 W，电能表上标有“220 V 5(10) A”的字样。
请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？。
九年级物理全册期末复习训练第十九章生活用电课件新版
五、注意防雷 1．雷电是大气中一种 剧烈 的放电现象． 2．高大建筑物顶端装的避雷针，通过很粗的金属线与 大地 相连，可以防雷．
易错题集
一、家庭电路 解题要点：家庭电路连接口诀： 火线零线并排走，插座电器 并联接．三孔插座上接地，两孔插座右接火，三脚插头接外 壳．电灯开关接火线，零线直接进灯座，保险要和火线连．
3．如果发生触电事故，千万不要用手去拉触电者，要立即 切断电源 或用干燥的木棒、竹棒挑开电源线，迅速使触电 人脱离电源；必要时应对触电者进行 人工呼吸 ，同时尽快 通知医务人员抢救． 注意：发生电火灾时，务必先切断电源后，再泼水救火．
4．安全用电原则：(1)不接触 低 压带电体，不靠近 高 压 带电体；(2)更换灯泡、搬动电器前应断开 电源开关 ；(3)不 弄湿用电器，不损坏 绝缘层 ；(4)保险装置、插座、导线、 家用电器等达到使用寿命应 及时 更换；(5)用电器外壳一定 要接 地 线；(6)不能随便更换较粗保险丝，不能 用铁丝、 铜丝等代替保险丝．
2．漏电保护器的作用：如果站在地上的人不小心接触了 火 线，电流经过人体流入大地，这时，总开关上的“漏电
保护器”会迅速 切断 电流，对人体起到保护作用．
三、家庭电路中电流过大的原因 1．造成家庭电路中电流过大的原因：用电器的总功率过大 ； 短路 ． 2．保险丝的作用：当通过保险丝的电流过大时，它由于温度 过高而熔断， 切断 电路，以保护用电器或人身． 保险丝具有 电阻率 大， 熔点 低的特点． 3．新建楼房中供电线路已经不再使用保险丝，而用空气开关 代 替．
5．如图甲所示，洗衣机、电冰箱等用电器的电源插头是三脚
插头，则三脚插头标着 E 的导线和 用电器金属外壳 相连．如 图乙是起保险作用的空气开关，它是为防止由于 短路或用 电器的总功率过大 使家庭电路中电流过大导致的危险；图丙 是漏电保护器，它 不能 (选填“能”或“不能”)防止站在 绝缘凳上的人同时接触火线和零线(双线触电)而触电．
人教版九年级全册物理第十九章生活用电章节练习题(K12教育文档)
人教版九年级全册物理第十九章生活用电章节练习题(word 版可编辑修改)
造成这一现象的原因可能是________________________________.
评卷人 得分 三、综合题
23．运用知识解决问题：
(1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因． 答：使用空调后,电路中的总功率________ ，根据公式________可知，在________ 一定时,电 路的总功率________ ，电路中的总电流________ , 导致保险丝烧断． （2）请你根据实物电路,在方框中画出电路图_______ （3)某电铃的电阻为 10Ω，正常工作时它两端的电压为 4V，现把它接在 9V 的电源中,欲使它 正常工作,应给它串联一个多大的电阻_______？ 24．小勇同学家里某段时间内共有两件用电器在工作,一盏“220V,40W”的灯（灯泡电阻不变）, 一台“DY-IA（R3）"型的空调机。空调机正常工作时的电压为 220V，总功率为 880W,内部线圈 电阻为 3．5Ω．求： （1)这两件用电器的连接方式是_____（选填“串联”或“并联”），空调机应____（选填“接 地”或“不接地”）； （2）正常工作时，两件用电器的总功率_______; （3）如果小灯泡的工作电压是 110V,它的实际电功率 ______;
D． 有金属外壳的家用电器其外壳一定要接地
3．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳
闸的是( )
试卷第 2 页，总 8 页
人教版九年级全册物理第十九章生活用电章节练习题(word 版可编辑修改)
(1）电路中增加大功率的用电器; （2）插座中的两个线头相碰； （3）开关中的两个线头相碰; （4)户外输电线绝缘皮破损. A． （1）和（2） B． （2)和（3） C． （1）和(3） D． (2）和（4） 4．如图所示，闭合开关 S 时,灯泡 L1、L2 都不亮。用一段导线的两端接触 a、b 两点时，两灯 都不亮;接触 b、c 两点时，两灯都不亮；接触 c、d 两点时，两灯都亮.则
人教版2023初中物理九年级物理全册第十九章生活用电必练题总结
人教版2023初中物理九年级物理全册第十九章生活用电必练题总结单选题1、下列图形是家庭电路的连接，其中完全正确的是（）A．B．C．D．答案：B带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。
A．图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；B．由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；C．三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；D．开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D错误。
故选B。
2、如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．闭合开关时，人站在干燥木凳上接触B点肯定会触电C．闭合开关时，皮肤干燥的人接触C点一般不会触电D．断开开关时A、B两点都能使测电笔氖管不发光答案：CA．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；B．闭合开关时，当人站在干燥的木凳上一只手单接触B点，由于木凳绝缘，故不会形成电流，此种情况下人不会触电，故B错误；C．闭合开关时，皮肤干燥的人接触C点，不会形成电流，此种情况下人不会触电，故C正确；D．断开开关，用试电笔接触A、B两点，A与火线相连，氖管发光，B与零线相连，氖管不发光，故D错误。
故选C。
3、生活中掌握一些安全用电常识很有必要，下列做法中正确的是（）A．触摸破损电线B．爬到树上取电线上的风筝C．用干木棒拨开触电者身上的电线D．同时在一个插板上用很多电器答案：CA．触摸破损电线，非常容易发生触电事故，故A不正确；B．爬到树上取电线上的风筝，容易接触到带电的电线，发生触电事故，故B不正确；C．发生触电时，应该用绝缘体挑开触电者身上的电线，木棒属于绝缘体，故C符合题意；D．同时在一个插板上用很多电器，容易使电功率过大，导致导线发热，引起火灾，故D不符合题意。
【配套K12】九年级物理全册《第十九章 生活用电》复习题(无答案)(新版)新人教版
第十九章《生活用电》一.选择题1.在家庭电路中，从进户线起连接顺序正确的是( )A．闸刀开关.电能表.保险盒.插座 B．闸刀开关.电能表.插座.保险盒C．电能表.闸刀开关.保险盒.插座 D．电能表.保险盒.闸刀开关.插座2.如图19.3-1所示，符合安全用电常识的是( )3.以下涉及家庭电路中的一些做法，符合要求的是( )A．电冰箱和照明电灯是以串联方式接入电路的 B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触 D．电路中应尽可能选择粗的熔丝4.如图19.3-2所示，符合家庭用电安全要求的是( )5.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是( )A．台灯的灯丝断了 B．台灯的灯座短路 C．该插座原来已短路 D．台灯的插头断路6.小阳闭合开关后，发现电灯不亮，他用试电笔测试如图19.3-3所示，的a.b.c.d四点，只有d点发光，那么可能发生的故障是( )A．c.d之间某处断路 B．电灯灯丝断 C．a.b之间某处断路 D．开关处短路7.家庭电路中安装熔断器（其中安装熔丝.俗称“保险丝”），它的作用是( )A．当电压过高时自动切断电路 B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路8.电冰箱.洗衣机.空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。
若在你家中这个孔没有接地，将会发生的现象是( )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.下列做法，可能造成触电事故的是( )A．使用试电笔辨别火线或零线时，手接触笔尾金属体 B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭 D．放风筝时，远离高压电线10.如图19.3-4所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S.S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S.S2时，灯泡L0正常发光， L2不发光．由此可以确定( ) A．L1灯头接线处断路 B．L1灯头接线处短路 C．L2灯头接线处断路 D．L2灯头接线处短路11.如图19.3-5所示，墙壁上线盒内有三根电线，其中红色为火线.蓝色为零线.黄绿色为地线，现将三孔插座与三根电线连接，如图19.3-6所示中接线情况正确的是( )12.“电路中发生短路”，这里短路是指( )A．很短的电路； B．电流没经过用电器而直接构成回路；C．开关闭合，用电器工作； D．电路不通，没有电流。
九年级物理全册第十九章生活用电单元综合测试卷2含解析新版新人教版
《第十九章生活用电》单元测试卷一、选择题（共10小题，每小题3分,满分30分）1．在卫生间中安装有排风扇和照明灯，它们既能同时工作又能单独工作，下面各图中满足上述要求且符合安全用电的是( )A．B．C．D．2．下列做法中，符合安全用电要求的是( ）A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中,控制灯泡的开关装在零线上D．家用电器起火时,先灭火后切断电源3．下列做法中容易发生危险的是( ）A．B．C．D．4．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电5．关于安全用电,下列说法不正确的是（)A．使用电水壶、电饭锅时，金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器,以防触电D．使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手不要接触笔尾金属体6．关于家庭电路和安全用电，下列说法正确的是（)A．家庭电路中，电灯和插座是串联的B．家庭电路中，空气开关串联在干路上C．家庭电路中,用电器的金属外壳不用接地D．家庭电路中,熔丝熔断，可用细铜丝代替7．为什么在用电高峰期,灯泡发光变暗?8．如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座9．关于家庭电路，下列说法正确的是( ）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝,那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多10．将如图所示完好的接线板连入家庭电路中,闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则( ）A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光二、解答题(共4小题，满分3分）11．在家庭电路的连接中,插座与灯泡是（选填“串联”或“并联”）的；保险丝要串联在(选填“火线”或“零线”）上．12．(2014•兰州）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．13．（2014•广东)请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．14．（2014•齐齐哈尔）小峰放学回家,发现楼道里的白炽灯只在天黑后，有声音时，灯才会亮．他查找物理书得知,在控制开关中装有“声敏”和“光敏”装置，这两种装置的连接方式是．有一次他还发现楼道白炽灯亮了一下就熄灭了，请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯,倡导用节能灯替代白炽灯,这样做有什么好处？《第19章生活用电》单元测试卷参考答案与试题解析一、选择题(共10小题,每小题3分,满分30分)1．在卫生间中安装有排风扇和照明灯,它们既能同时工作又能单独工作，下面各图中满足上述要求且符合安全用电的是（）A．B．C．D．【考点】串、并联电路的设计；安全用电原则．【专题】电流和电路;电与热、生活用电．【分析】(1)串联电路中，电流只有一条路径，各元件相互影响;并联电路中，电流路径有多条，各元件互不影响．（2）家庭电路中，为了安全，开关应该接在火线上．【解答】解：（1）因为要求排气扇和照明灯既能同时工作又能单独工作，因此二者互不影响,必须并联，而且有自己独立的开关,故B和D均不正确；(2）为了安全,开关接在火线上,故A正确，C不正确．故选A．【点评】本题考查了实际电路的设计，注重了物理知识的应用,解决此类电路应用题目,要结合串联合并联特点进行分析．2．下列做法中，符合安全用电要求的是( ）A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中，控制灯泡的开关装在零线上D．家用电器起火时，先灭火后切断电源【考点】安全用电原则．【专题】电与热、生活用电．【分析】①家庭电路中各用电器是并联的；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③安装电灯的开关，要考虑当开关断开时,人触摸灯泡是安全的；④发现用电器着火了，要立即断开电源再想法灭火．【解答】解：A、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故A不符合安全用电常识；B、电冰箱外壳没接地,一旦漏电，人接触到外壳时，电流会通过人体导入大地,发生触电，故B符合安全常识;C、电灯开关安装在火线上，当开关断开时,灯泡与火线是断开的，人接触灯泡是安全的，故C不符合安全常识；D、用电器着火了，要立即断开电源再想法灭火，故D不符合安全常识．故选：B．【点评】本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答．为防止因电带来的伤害，不能违反．3．下列做法中容易发生危险的是( )A．B．C．D．【考点】安全用电原则．【专题】电与热、生活用电．【分析】①使用试电笔时,笔尖接触要检测的导线，手接触笔尾金属体；②安全用电的基本原则:不接触低压带电体，不靠近高压带电体；③雷电是云层与大地之间或云层之间的放电现象，在高大的建筑物上安装避雷针，可使云层所带电荷通过避雷针进入大地,从而保护建筑物不受雷击;④当有人触电时,应先切断电源．【解答】解：A、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手,才能检测导线是零线还是火线．不会发生危险；B、高压线下钓鱼，鱼线很容易接触到高压线,会发生触电．容易发生危险;C、当带电云层靠近建筑物时,避雷针上产生的感应电荷会通过针尖放电，逐渐中和云中的电荷,使建筑物免遭雷击．不会发生危险；D、发现有人触电后首先切断电源,把触电者拉离电源，因人体是导体，可避免救助者间接触电事故．不会发生危险．故选B．【点评】此题考查的是日常生活中的一些安全用电常识．只要同学们牢记安全用电常识，并正确规范操作，避免用电危险发生．4．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯,乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电【考点】家庭电路的连接．【专题】应用题；探究型实验综合题．【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决．【解答】解：A、由于并联电路中的各个用电器是互不影响的,所以电冰箱接入三孔插座后电灯与电冰箱是并联的,故错误；B、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故正确；C、在家庭电路中，为了安全,一般把开关接在火线和用电器之间，故甲处接开关,乙处接灯,故错误；D、断开开关S时,站在地上的人接触A点是会触电的，故错误；故选B．【点评】知道并理解家庭电路的组成是解决该题的关键．5．关于安全用电，下列说法不正确的是（)A．使用电水壶、电饭锅时，金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．使用验电笔辨别相(火）线时,笔的前端金属体要与相（火)线相连，手不要接触笔尾金属体【考点】安全用电原则．【专题】电与热、生活用电．【分析】①大型用电器的金属外壳一定要接地；②为人身及用电器安全,在检修电路故障或更换灯泡时,必须使电路处于断开状态．③湿物体是导体，接触带电体容易发生触电;④使用测电笔时，手一定要接触笔尾的金属体．【解答】解:A、为用电安全,使用电水壶、电饭锅时,金属外壳要接地,此选项正确;B、在更换灯泡时，必须先断开控制灯泡的开关．此选项正确；C、用湿手摸或用湿布擦工作状态中的灯具等电器，可能会因湿抹布导电而发生触电事故．此选项正确；D、使用验电笔辨别相（火）线时，笔的前端金属体要与相(火）线相连,手一定要接触笔尾金属体,这样火线、人体和大地才会形成通路，才能起到作用．此选项错误．故选D．【点评】要掌握安全用电常识，本题既考查了物理知识，在生活中又具有现实意义．6．关于家庭电路和安全用电,下列说法正确的是( ）A．家庭电路中，电灯和插座是串联的B．家庭电路中，空气开关串联在干路上C．家庭电路中,用电器的金属外壳不用接地D．家庭电路中,熔丝熔断，可用细铜丝代替【考点】安全用电原则．【专题】电与热、生活用电．【分析】（1）家庭电路中，电灯和插座要并联；（2）家庭电路中，各用电器并联，干路电流大;（3)为防止发生触电事故，用电器的金属外壳要接地；（4）熔丝的特点：电阻大、熔点低．【解答】解：A、家庭电路中,插座要连接其他用电器,与灯泡要并联,故A错误;B、家庭电路中干路电流大,空气开关串联在干路上，必要时切断电路．故B正确；C、为防止发生触电事故，用电器的金属外壳要使用三角插头与三孔插座接地，故C错误;D、当用细铜丝代替后，细铜丝的熔点很高,温度即使升高到一定程度,它也不会自动熔断，起不到保护电路的作用．故D错误．故选B【点评】本题考查的是日常生活中的一些安全用电常识．只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生．7．为什么在用电高峰期,灯泡发光变暗？【考点】实际功率．【专题】电能和电功率．【分析】灯泡的亮度取决于灯的实际功率，实际功率越大,灯泡越亮,根据家庭电路中用电器的连接方式以及灯泡明暗的决定因素进行分析．【解答】答：家庭电路是并联的,并联的用电器增多,就相当于增加导体的横截面积,因此总电阻变小，并且并联电路中，干路电流等于支路电流之和,所以用电高峰时期，电路中的总电流增大，而电路中损耗的电能增大，导致家庭电路的实际电压变小，由P=可知,灯泡的实际功率变小,灯泡变暗．【点评】本题考查了并联电路并联的用电器越多其电阻越小,再利用串联电路分压的特点,来判断电压的变化，以及判断灯泡的亮度依据的是灯泡的实际功率．8．如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座【考点】安全用电原则．【专题】电与热、生活用电．【分析】(1)使用测电笔辨别火线时,一定要用手触及笔尾的金属部分，碰到火线时，氖管才会发光．(2）接灯时,火线首先接入开关,然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间,火线直接接在灯泡时,虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全．(3）当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体,从而造成触电．发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治．(4)干路上的电流过大的原因有两个:一是用电器的总功率过大，另一个是发生短路．【解答】解：A、图中人手没有接触测电笔笔尾的金属体,这种使用方法是错误的；B、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点;零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，该选项连接错误；C、发现有人触电，首先要使触电者尽快脱离电源,然后根据具体情况，进行相应的救治，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电,十分危险，此选项做法正确;D、当家庭电路中接入多个大功率的用电器时,会使得干路中的电流变大，超过电路的负荷而发生危险,该选项做法是错误的，该选项做法是错误的．故选：C．【点评】本题考查了测电笔的使用、灯泡的连接、遇到触电事故时的急救及家庭电路电流过大的原因，属于用电安全方面的考查,密切联系生活实际,要引起重视．9．关于家庭电路，下列说法正确的是（)A．在家庭电路中，同时工作的用电器越多,总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红,而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多【考点】家庭电路电流过大的原因;电流的热效应、化学效应和磁效应；熔断器的作用及保险丝的选择方法；电热．【专题】电与热、生活用电．【分析】（1)并联电路中，越并总电阻越小；（2）电流通过导体时导体发热，这种现象是电流的热效应；电流通过导体时导体周围产生磁场，这种现象是电流的磁效应；电流通过导体时导体发生化学变化，这种现象是电流的化学效应；（3）发生短路时,没有电流通过用电器；(4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等)，通电时间是相同的，而电炉丝的电阻比导线的电阻大．【解答】解:A、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小．故A错误；B、微波炉就是用微波来煮饭烧菜的．微波是一种电磁波,即微波炉是利用电流的磁效应；故B错误;C、发生短路时，用电器中没有电流通过，但线路上的电流会很大,因此线路或电源将会被烧坏，但用电器不会损坏．故C错误;D、电炉在使用时,电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，∵Q=I2Rt,R电炉丝＞R导线，∴电流产生的热量：Q电炉丝＞Q导线,从而出现电炉丝放出大量的热,而输电导线几乎不发热的现象;故D正确．故选D．【点评】本题考查并联电路电阻的特点、电流的磁效应、短路引起的后果以及串联电路的规律，应明确两电阻串联时，电路中的电流是相等的;同时应注意该现象的根本原因是因为发热量不同造成的．10．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（)A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光【考点】插座的构造与工作方式．【专题】电与热、生活用电．【分析】（1）三角插头的中间脚必须接地；(2）插座与指示灯是并联的；指示灯与开关是串联的；（3)火线能使测电笔的氖管发光．【解答】解：A、根据图示可知，该插头为三脚插头,因此相连的线有火线、零线和地线，故A错误；BC、开关控制台灯和指示灯,而台灯和指示灯互不影响，因此台灯与指示灯并联,开关S在干路上，故B错误，C正确；D、从接线板上可以看出，两个三孔插座，两个两孔插座,因此一共有四个插孔与火线相连,即四个插孔能使测电笔氖管发光，故D错误．故选C．【点评】本题考查插座的构造和接线原理，以及并联电路的特点和开关的作用,属于基础题．二、解答题（共4小题，满分3分)11．在家庭电路的连接中，插座与灯泡是并联（选填“串联”或“并联”）的;保险丝要串联在火线(选填“火线"或“零线"）上．【考点】家庭电路的连接;熔断器的作用及保险丝的选择方法．【专题】电与热、生活用电．【分析】家庭电路电压是220V,家用电器的额定电压也是220V，各家用电器之间是并联时，各家用电器都正常工作,并且互不影响．为了安全起见，保险丝需要串联在火线上．【解答】解：在家庭电路的连接中,插座与灯泡相互不影响，因此它们是并联连接;为了安全，保险丝要串联在火线上．故答案为:并联；火线．【点评】本题考查家庭电路的连接方式以及保险丝的连接，属于基础知识．12．（2014•兰州)一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯,且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【考点】家庭电路的连接．【专题】图像综合题．【分析】灯泡的接法：火线进入开关,再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．两孔插座的接法，左边接零线，右边接火线．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接,接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．两孔插座的接法，左边接零线，右边接火线．如图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．13．（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．【考点】家庭电路的连接．【专题】作图题．【分析】（1）灯泡的接法:火线进入开关，再进入灯泡顶端的金属点;零线直接接入灯泡的螺旋套．(2)三孔插座的接法：上孔接地线；左孔接零线;右孔接火线．【解答】解:(1）灯泡接法：火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡,又能更安全．（2)安装安全用电原则，上孔接地线;左孔接零线；右孔接火线．如下图所示:【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．14．（2014•齐齐哈尔）小峰放学回家，发现楼道里的白炽灯只在天黑后,有声音时,灯才会亮．他查找物理书得知，在控制开关中装有“声敏”和“光敏"装置，这两种装置的连接方式是串联．有一次他还发现楼道白炽灯亮了一下就熄灭了，请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯，倡导用节能灯替代白炽灯，这样做有什么好处?【考点】焦耳定律的计算公式及其应用;串联电路和并联电路的辨别．【专题】电与热、生活用电．【分析】(1）白炽灯只在天黑后，有声音时才会亮,说明“声敏”和“光敏”装置相互影响、不能独立工作,据此进行解答;（2）影响电阻大小的因素有导体的材料、长度、横截面积和温度,在电路接通的瞬间,温度较低，灯丝的电阻较小，根据电功率的知识进行分析；（3）根据节能灯的节能、环保、经济等进行解答．【解答】解:（1）由题意可知，“声敏”和“光敏”装置相互影响、不能独立工作，即为串联；（2）白炽灯刚开始发光时,温度低，电阻小，由Q=t可知，当电压一定时，电阻越小,相同的时间内产生的热量越多，温度越高，所以灯泡灯丝容易断;(3）用节能灯替代白炽灯可以节能、环保，更经济．答：串联；白炽灯刚开始发光时，温度低，电阻小，由Q=t可知,当电压一定时，电阻越小，相同的时间内产生的热量越多,温度越高,所以灯泡灯丝容易断;用节能灯替代白炽灯可以节能、环保,更经济．【点评】本题考查了串并联电路的判断和焦耳定律的应用以及节能灯的特点，与生活息息相关,体现了物理知识来源于生活、服务生活的理念．。
九年级物理全册第十九章生活用电综合训练卷新版新人教版
第十九章生活用电一、选择题1．关于直流发电机下列的说法正确的是 [ ]A．直流发电机线圈产生交流电，对外输送交流电。
B．直流发电机线圈产生交流电，对外输送直流电。
C．直流发电机线圈产生直流电，对外输送直流电。
D．直流发电机线圈产生直流电，对外输送交流电。
2．照明电路保险丝使用方法对的是 [ ]A．选保险丝的熔断电流要大于电路正常工作电流，越大越保险。
B．选保险丝的额定电流小于电路中正常工作电流，越小越好。
C．没有保险丝，不能用铜丝代替，但可用铁丝代替。
D．保险丝的额定电流等于或稍大于电路正常工作电流。
3．制做保险丝的金属材料应该 [ ]A．电阻率较小、熔点较低。
B．电阻率较大、熔点较高。
C．电阻率较大、熔点较低。
D．电阻率较小、熔点较高。
4．原来室内电路工作正常，当把台灯插头插入电源时，电灯全部熄灭，原因可能是 [ ] A．原来电灯中有短路的。
B．原来电路有断路的。
C．台灯或插头有短路的。
D．台灯或插头有断路的。
5．更换和检修用电设备时，最好的安全措施是 [ ]A．切断电源。
B．站在凳子上操作。
C．戴橡皮手套操作。
D．趁停电时操作。
6．为了使照明电路安全用电，下面哪一个说法是错误的？ [ ]A．保险丝应选择它的额定电流等于或稍大于电路最大正常工作电流。
B．安装闸刀开关时，必须使电源线连在静触头上，而静触头一定要在上边，切不可倒装。
C．灯座的一头直接接零线，另一头接开关，开关的另一头接火线。
D．插座，特别是准备接大功率用电器的插座，常在通插座的火线和零线上各装一根保险丝。
7．在安装照明电路时，发现开关一闭合，保险丝立即熔断，电灯不亮，其原因可能是 [ ]A．灯泡里的钨丝断了。
B．火线与零线短路。
C．开关接触不良。
8．某同学家里的保险丝经常熔断，其中可能的原因是 [ ]A．用电器额定电压太大。
B．用电器额定功率太小。
C．保险丝的额定电流太小。
9．某同学家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有导线接头及用电器时，电笔氖管均发光，断定故障是 [ ]A．入户电源线火线某处断路B．入户电源线零线某处断路。
九年级物理全册第十九章生活用电测试卷含解析新版新人教版0
第十九章《生活用电》测试卷一、单选题（共12小题）1.如图所示，使用测电笔的握笔方法正确的是（）D.以上用法都不正确2. 在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是3.如图所示，下列家用电器必须使用三脚插头的是（）()4. 使用测电笔时，有电流通过人体，为了安全，必须使通过人体的电流很小，起到这个作用的元件是（）A. 金属电极B. 绝缘外壳C. 高电阻D. 氖管5. 家庭电路中，空气开关的主要作用是（）A. 保持电路的电压不变B. 可以节省电能C. 保证用电器功率不变D. 当电路中电流过大时自动切断电路6. 如图所示，根据家庭电路的接线方法（规则）可以肯定a、b中（）B. b是火线C. a、b都是火线D. a、b都是零线7. 如图所示，电路中打“x”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（）B. a、bC. a、b、cD. a、b、c、d8. 居民楼内的保险丝熔断了，下列说法正确的是（）A—定是短路造成的B. 可以用铜丝代替以免再断C. 换上较粗的保险丝D. 检查排除故障后，换上与原来相同或相差不大的保险丝9. 家庭电路的用电器总功率过大是指（）A. 电路中用电器增多B. 电路中消耗的实际总功率大于额定总功率C. 使用较大功率的用电器D. 家庭电路中并联的用电器增多10. 随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是（）A. 增加用电器时，要把保险丝换粗些B. 增加用电器时，要把闸刀开关换大些C. 增加用电器时，只需要更换额定电流大些的电能表D. 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力11. 如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为（）A. 靠近会造成跨步电压触电B. 高压线会把人吸过去C. 靠近会造成高压电弧触电D. 高压线会把人弹出去12. 如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是（）13. （1）闭合开关S,电灯L发光，人拿测电笔测试A点时，由于A点与零线相连，所以A点与大地之间的电压为0V,故通过人体的电流为OmA测电笔的氖管也不会发光；（2）若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氖管发光，如果此时人体触碰A点，人体不安全.14. 如图是练习使用测电笔的两种情形，图______________ 所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的_________ 侧插孔，氖管会发光•若按图中错误方式操作，易造成 __________ （选填“单线触电”或“双线触电”）15. 如图所示，为了避免这种情形的发生，应将电冰箱的金属外壳三、实验题（共1小题）16. 认识短路的危害设计实验目的：认识短路的危害器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0〜5A档）进行实验(1) 在图中，CD 间接上一段保险丝， AB 间接入电流表，其它部分按图所示连接好电路.(2) 当开关闭合时，灯泡 _____________ (填“发光”或“不发光”)，电流表 __________________ (填“有”或“无”)示数.(3) 断开开关，在 B D 间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 ____________________ A 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断 B. 电流表的指针无示数，保险丝不会熔断 C. 电流表读数稳定不变，灯泡正常发光 D. 电流表读数稳定不变，灯泡不亮分析论证B 、D 间接入铜丝时，灯泡被短路•根据欧姆定律知道，闭合开关的瞬间，线路中的电流，但是保险丝的电阻比导线大很多，在电流相同时，导体的电 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高,效应.17. 在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学时，用户实际得到的电压是 215V.试求:(1) 此时，标有“ 220V100W/的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化?18.炎炎夏日即将来临，明明家新购置了一台 1kW 的空调•已知他家原有用电器的总功率是电能表上标有“ 220V10A 的字样•请你通过计算说明:(1) 使用这台空调时，通过它的电流是多少？通过保险丝和导线的电流 功率跟电阻成知识后对这一现象进行了调查研究•如图供电电源的电压始终是220V ，当用户的总功率是 8.6KW⑵当用户的总功率是 8.6KW 时，通过输电线的电流是多少？输电线的电阻是多少？在 3h 内输电线上消耗的电能是多少?(忽略温度对灯丝电阻的影响 )用户1020W ,这实际是我们学过的电流的四、计算题(共2小题)供电电血沏 ¥ZI5V ：(2) 从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调?五、作图题（共3小题）19. 如图甲所示是一个常用的插线板•插线板上的指示灯在开关断开时不发光，插孔不能提供工作 电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根 据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式.20. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度•请将电路图连接完整，使其符合安全用电的原则.21•将下列家庭电路元件连接到电路中，要求符合安全用电原则.苹哉 --------------------------------- -一苓纯答案解析1. 【答案】A【解析】使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光，所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线.2. 【答案】A【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作•而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电.3. 【答案】C【解析】A、电视机是塑料外壳，所以可以不用三脚插头，故A错误；B如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；C如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；D台灯是塑料外壳，所以可以不用三脚插头，故D错误；4. 【答案】C【解析】当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害.即串联高值电阻的目的是限制使用测电笔时通过人体的电流.5. 【答案】D【解析】家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸.6. 【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线•所以分析如图所示家庭电路可知，a是火线，b是零线.7. 【答案】C【解析】将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光.8. 【答案】D【解析】A、保险丝熔断的原因有两个：一是发生了短路，另一个是用电器总功率过大；因此项错误；BCD保险丝应由电阻大、熔点低的材料制成，并且选择保险丝时，如果选择太细的保险丝，相同条件下，保险丝越细，电阻越大，产生的电热越多，很快达到细保险丝的熔点，电路将无法正常工作；如果选择太粗的保险丝，在电路中电流过大时，相同条件下保险丝越粗，电阻越小，产生的热量越小，不能达到粗保险丝的熔点，不能熔断，不能起到保险的作用；而铁丝的电阻率小、熔点高，用铁丝代替保险丝，不能在电流过大时，自动切断电路，故BC错、D正确.9. 【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率.因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率.10. 【答案】D【解析】A.保险丝太粗，在电路中电流超过导线能承受的电流时，发生火灾时，保险丝不会熔断; 保险丝太细，家庭电路的用电器工作时，保险丝容易熔断，电路不能正常工作•保险丝的额定电流等于或稍大于家庭电路正常工作电流.故A错误.B. 增加用电器时，把闸刀开关换大些是不够的，主要考虑电能表、保险丝、输电线的承受能力.故B错误.C. 增加用电器时，不能只更换额定电流大些的电能表，还要同时考虑输电线和保险丝的承受能力•故C错误.D. 当增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力.故D正确.11. 【答案】A【解析】如高压线落到地面，人靠近时会造成跨步电压触电，故要派人看守现场，迅速找电工师傅来处理.12. 【答案】B【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全.13. 【答案】不发发不安全【解析】14. 【答案】甲右单线触电【解析】(1)测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；(2)笔尖接触电线，氖管发光表明接触的是火线，不发光是零线.插座的接法“左零右火”，因此将笔尖插入插座右侧的火线时氖管发光；(3) 单线触电是站在地上，直接或间接接触火线，造成的触电，因此按乙图中操作，当手接触了笔尖的金属体，再去接触火线，易造成单线触电.15. 【答案】接地【解析】若金属外壳的用电器外壳万一带电，为了让电流会通过导线导入大地，防止造成触电事故的发生，应将电冰箱的金属外壳接地16. 【答案】(2)发光有(3) A很大相同正热【解析】解：进行实验(2) 当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数.(3) 断开开关，在B D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光.故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路.根据欧姆定律I =蒼可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P= I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应.故答案为：17. 【答案】解：⑴ 灯泡的电阻为氓甘=484Q ,灯泡的实际功率为P实=普=卷# = 95.5W,因为P实v P额所以灯泡亮度将变暗.⑵通过输电线的电流为I =f 賈:=40A,由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线=220V—215V= 5V,输电线的电阻为R线=号=五\= 0.125 Q ,输电线上消耗的电能为W b= U线It = 5V X 40A X 3X 3600s= 2.16 X 10 6J.答：灯的实际功率95.5W,灯泡亮度将变暗；输电线的电流40A，电阻0.125 Q，消耗的电能62.16 X 10 J.【解析】 ⑴ 已知灯泡的额定电压和额定功率，根据R =召求出灯泡的电阻，再根据 P 耳 求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化.(2)根据I =总.求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W UIt 求出在3h 内输电线上消耗的电能.18•【答案】解： ⑴ 由P = UI 可得，使用这台空调时通过的电流:~ 4.55A⑵ 电能表允许家用电器同时工作的最大功率A UI = 220V X 10A = 2200W因 P > P i + F 2= 1X 103V W 1020W= 2020W ,所有，明明家的电路允许安装这样一台空调. 答：(1)使用这台空调时，通过它的电流是4.55A ;(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调.【解析】(1)根据P = UI 求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案.【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座, 灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损 坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线 之间控制火线使用更安全.【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线 首先过开关，再到用电器，回到零线上.P = UI 求出允许家用电器同时19.【答案】20.【答案】【解析】(1)三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地, 防止金属外壳漏电发生触电事故•左孔接零线，右孔接火线.(2)灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套.开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡.物理。
配套K12九年级物理全册第十九章生活用电教学质量评估试卷新版新人教版
第十九章生活用电教学质量评估试卷班级姓名第Ⅰ卷(选择题共30分)一、选择题(每小题3分，共30分)1．关于家庭电路和安全用电，下列说法正确的是 ( )A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开2．小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是 ( )A．插座1 B．插座2C．开关S D．电灯L3．家庭电路中，空气开关的主要作用是 ( )A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路4．关于家庭电路，下列说法正确的是 ( )A．空气开关“跳闸”不一定是出现了短路B．只有36 V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大5．下列现象中，可能引起家庭电路中保险丝熔断的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③C．①③D．②④6．下列关于生活用电常识的认识中，符合要求的是 ( )A．发现有人触电时立即用手将触电者拉开B．使用试电笔时，手指不能碰到笔尖金属体，以免触电C．安装电路时，开关必须接在零线上D．小王家的空气开关跳了闸，一定是电路中的总功率过大7．下列符合安全用电要求的是 ( )A．湿手触摸开关B．发现有人触电时，未切断电源，直接用手拉开触电者C．有金属外壳的用电器使用三孔插座D．随意搬动亮着的台灯或工作中的电扇8．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是 ( )9．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。
关于安全用电，下列做法正确的是 ( )A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯B．为了不影响工作，更换灯泡或维修电路时可以不断开电源C．发现有人触电时，应先切断电源，再把人拉开D．一个多孔插线板可以同时使用多个大功率用电器10．物理知识的应用，体现在生活中的方方面面。
第十九章 生活用电 期末复习题 2022-2023学年人教版物理九年级全一册(山东地区专版)
第十九章生活用电一、单选题1．下列有关家庭电路和安全用电的说法正确的是（）A．使用试电笔时，手必须接触笔尖金属体B．微波炉可以通过两孔插座接入家庭电路C．空气开关跳闸，可能是电路发生了短路D．控制电灯的开关，要连接在零线和电灯之间2．为节约用电，小明总是随手关掉家中不用的用电器，每多关闭一个用电器，家庭电路里随之变大的物理量是（）A．总电流B．总电压C．总电阻D．总功率3．如图为试电笔的结构图。
下列说法正确的是（）A．试电笔与手接触的部分必须都是绝缘体B．使用试电笔时手不能接触笔尖C．使用试电笔时手不要接触笔卡D．使用试电笔时，若氖管发光，说明接触处与零线是连通的4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯5．如图所示是某家庭电路的部分连接情况，下列说法正确的是（）A．图中的两根进户线分别为火线和地线B．当电路中发生漏电时空气开关会起到保护作用C．该家庭一共用电1234kW·hD．该家庭同时工作的用电器的总功率不能超过4400W6．如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（）A．电灯和电饭煲之间是串联的B．电路中的故障一定是电灯发生了短路C．可以用铜丝代替熔丝使电路恢复供电D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光7．下列做法符合安全用电原则的是（）A．在电线上晾晒衣服B．有金属外壳的用电器必须要接地C．家庭电路发生火灾时，先灭火再切断电源D．用湿抹布擦拭正在工作的台灯8．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。
下列说法正确的是（）A．洗衣机只能在220V的电压下工作B．洗衣机正常工作时，10s内会产生15000J的热量C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流9．关于如图中安全用电的阐述，不正确．．．的是（）A．使用测电笔时甲图所示正确B．人站在地上触摸火线，会发生触电事故C．照明电路中开关应接在零线上D．多个大功率用电器不能接同一插座同时使用二、多选题10．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡0L接在装保险盒的两个接线柱上，当只闭合1S时，0L和1L发光都偏暗；当只闭合2S时，0L正常发光；当只闭合3S时，0L不发光。
九年级物理全册 第十九章 生活用电综合测试题 (新版)新人教版
第十九章生活用电综合测试题时间：90分钟满分：100分一、选择题(每小题3分，共36分)1．对家庭电路的安装过程，下列要求正确的是( A )A．按照进户线→电能表→总开关→熔断器→用电器顺序安装B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地2．(长沙中考)下列关于家庭电路的说法正确的是( B )A．家庭电路中各用电器都是串联在电路中的B．发现触电事故时，应首先切断电源再想办法C．控制用电器的开关应接在该用电器和零线之间D．当干路中电流过大时，漏电保护器就会自动切断电路3．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( A )A．三孔插座 B．两孔插座 C．开关 D．电灯,第3题图) ,第4题图) 4．如图甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，它连入电路如图乙所示。
下列说法正确的是( B )A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座5．家庭电路中有时会出现这样的现象：原来各用电器都能正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( C ) A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路中电流过大，保险开关跳闸6．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是( D) A．电冰箱消耗的电能会增加 B．电冰箱不能正常工作C．电冰箱的使用寿命会缩短 D．人接触电冰箱的外壳时有可能发生触电事故7．小军家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是( A )A．漏电电流大于30 mA，保护器会在0.1 s之内切断电源B．漏电时间超过0.1 s时保护器才会工作C．当漏电电流达到15 mA时不能起到可靠的保护作用D．只有当进户电压大于220 V或用电电流达到20 A时才能起到可靠的保护作用8．(山西中考)关于家庭电路和安全用电，下列说法正确的是( C )A．所有家用电器的外壳都需要接地B．家庭电路中各个用电器都是串联的C．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体D．若空气开关“跳闸”，一定是电路中出现了短路9．下列关于安全用电知识的叙述中，符合安全要求的是( D )A．家中安装照明电路时，开关接在零线上B．用电器失火时，先用水灭火，再切断电源C．家庭电路中电流过大的原因，一定是电路中某处发生短路D．在山区遇雷雨时，不可以靠在岩壁或大树下避雨10．(泸州中考)如图所示是用电热水壶烧水的情景，下列说法正确的是( B )A．乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B．使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C．如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D．在“高山”上烧水时，96 ℃就沸腾了，说明水的沸点随气压的升高而降低11．王丽同学家有40 W的电灯四盏，90 W的电视机一台，300 W的洗衣机一台，170 W 的电冰箱一台，请你帮她家选用保险丝，你认为应选用额定电流为下面哪一数值的保险丝合适( D )A．2 A B．2.5 A C．3 A D．3.5 A12．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，图中试验电路的连接符合要求的是( C)二、填空题(每空1分，共27分)13．我国家庭照明电路的电压是__220__V，台灯和控制它的开关是__串联__(填“串联”或“并联”)的，开关必须接在__火__(填“零”或“火”)线上。
