实习四 测设已知高程点
掌握地面上测设已知高程点。
自动安平水准仪是一种操作方便，有利于提高观测速度 和观测精度的新型仪器。
1—脚螺旋； 2—圆水准器；3—瞄准器；
4—目镜对光螺旋；
5—物镜对光螺旋；6—微动螺旋；7—补偿器检查按钮；8—物镜
使用时只要转动脚螺旋，使圆水准器气泡居中，然后瞄准 水准尺，等待2-4秒钟后，即可进行读数，有的自动安平 水准仪配有一个补偿器按钮，如图2.4-2所示，每次读数 前按一下该按钮，确认补偿器能正常工作再读数 。
三、高程传递与测设
如图2.4-4所示，地面附近有一水准点R，其高程为HR，欲测设基坑内高程为H设的B 点。测设方法如下：
（1）在基坑一边架设吊杆，杆上吊 一根零点向下的经检定的钢尺，钢尺 的下端挂上一个与要求拉力相等的重 锤，放入油桶中。
（2）在地面上安置一台水准仪，设 水准仪在水准点所立水准尺上读数为 a1，在钢尺上读数为b1。
3、用桩顶前视改正数测设法
采用上述两种方法测设都要上、下移动水准尺，往往比较费事，可采 用将尺立于桩顶上，读出桩顶前视读数，再计算出桩顶改正数。
桩顶改正数△h =桩顶前视读数b′-应读前视读数b应
即：
△h=b′-b应
（2.4-1）
然后根据桩顶改正数画出设计高程的位置。
例如：如图2.4-3所示，水准尺立于B桩顶时，读得前视读数为 b′=0.500m，则改正数为：
任务四 测设已知高程 一、自动安平水准仪 二、地面上测设已知高程点 三、高程传递与测设
测设已知高程点实训报告
一、实训目的通过本次实训，使学生掌握测设已知高程点的原理、方法和操作技能，提高学生对工程测量基本知识的理解和应用能力，为今后从事工程建设测量工作打下坚实基础。
二、实训时间2022年X月X日三、实训地点XX工程实训基地四、实训器材1. 水准仪1台2. 三脚架1个3. 标尺1根4. 钢尺1根5. 纸、笔、计算器等五、实训内容1. 测设已知高程点的基本原理（1）水准测量的原理：水准测量是利用水准仪和水准尺，根据已知水准点的高程，测定其他点的高程的一种测量方法。
（2）水准测量的误差来源：仪器误差、观测误差、外界条件误差等。
2. 测设已知高程点的步骤（1）选点：根据设计图纸和现场实际情况，选择合适的位置作为已知高程点。
（2）埋设标志：在选定的位置埋设标志，标志应稳固、易于观测。
（3）架设水准仪：将水准仪架设在已知高程点和待测高程点之间，确保仪器稳定。
（4）读取后视读数：在已知高程点立尺，读取水准仪的后视读数。
（5）读取前视读数：在待测高程点立尺，读取水准仪的前视读数。
（6）计算待测高程点的高程：根据水准测量原理，计算待测高程点的高程。
（7）检查与修正：检查测量结果，如存在误差，则进行修正。
3. 实训操作（1）选点：根据设计图纸和现场实际情况，在距离已知高程点约50米的位置选定点1作为待测高程点。
（2）埋设标志：在点1位置埋设标志，标志应稳固、易于观测。
（3）架设水准仪：将水准仪架设在点1和已知高程点之间，确保仪器稳定。
（4）读取后视读数：在已知高程点立尺，读取水准仪的后视读数为123.874m。
（5）读取前视读数：在点1立尺，读取水准仪的前视读数为123.586m。
（6）计算点1的高程：根据水准测量原理，点1的高程为123.874m - 123.586m= 0.288m。
（7）检查与修正：检查测量结果，无误差，确认点1的高程为123.874m +0.288m = 124.162m。
六、实训结果与分析本次实训中，学生掌握了测设已知高程点的原理、方法和操作技能。
测量高程实训报告
一、实训概况1. 实训时间：2023年3月20日至2023年3月24日2. 实训地点：XX市某测绘实训基地3. 指导老师：张老师4. 实训目的：通过本次高程测量实训，使学生掌握高程测量的基本原理、方法及操作技能，提高学生实际操作能力和团队协作精神。
5. 实训设备：水准仪、经纬仪、钢尺、三脚架、棱镜、手簿、GPS等。
二、实训内容1. 水准测量（1）水准测量原理及方法水准测量是测量高程的基本方法，利用水准仪和水准尺测定两点间的高差。
本次实训采用水准测量原理，通过水准仪测定已知高程点和未知高程点的高差。
（2）水准测量的操作步骤①选择合适的地形进行水准测量，根据地形情况确定水准路线。
②确定水准路线上的已知高程点和未知高程点，做好标记。
③将水准仪安置在已知高程点上，调整仪器高度，使水准仪视线与水准尺平行。
④调整水准尺，使其与水准仪视线垂直，读取水准尺读数。
⑤将水准仪移至下一个已知高程点，重复以上步骤，直至测量完整个水准路线。
⑥计算水准路线上的高差，并绘制水准路线图。
2. 三角高程测量（1）三角高程测量原理及方法三角高程测量是利用已知高程点和观测点间的距离、角度及观测点的高程，通过三角几何关系计算观测点的高程。
本次实训采用三角高程测量原理，通过全站仪和棱镜测定观测点的高程。
（2）三角高程测量的操作步骤①在测区选择4个控制点，形成一条闭合的环线。
②对选好的控制点做好标记，并在每个控制点钉上小钉。
③将全站仪安置在1号控制点上，进行对中、整平。
④在5号控制点安置后视棱镜，在2号控制点安置前视棱镜。
⑤量取全站仪的仪器高和前、后视棱镜高，并记录在手簿上。
⑥使用全站仪瞄准5号控制点的棱镜中心位置，精准后制动水平和竖直制动螺旋，固定全站仪的方向。
⑦操作全站仪将5号控制点置盘，并记录出平距L和竖盘读数。
⑧顺时针旋转全站仪，瞄准2号控制点，同步上述操作，分别记录出平距、竖盘读数、水平方向值读数。
⑨倒转望远镜，再次瞄准2号控制点，同样操作记录平距、竖盘读数、水平方向值读数。

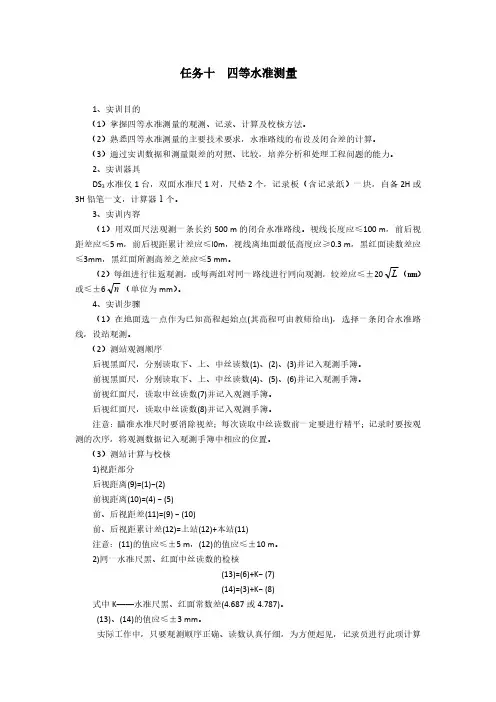

四等水准测量实训指导书
任务十四等水准测量1、实训目的（1）掌握四等水准测量的观测、记录、计算及校核方法。
（2）熟悉四等水准测量的主要技术要求，水准路线的布设及闭合差的计算。
（3）通过实训数据和测量限差的对照、比较，培养分析和处理工程问题的能力。
2、实训器具DS3水准仪1台，双面水准尺1对，尺垫2个，记录板（含记录纸）一块，自备2H或3H铅笔一支，计算器1个。
3、实训内容（1）用双面尺法观测一条长约500m的闭合水准路线。
视线长度应≤100m，前后视距差应≤5m，前后视距累计差应≤l0m，视线离地面最低高度应≥0.3m，黑红面读数差应≤3mm，黑红面所测高差之差应≤5mm。
（2）每组进行往返观测，或每两组对同一路线进行同向观测，较差应≤±20L（mm）或≤±6n（单位为mm）。
4、实训步骤（1）在地面选一点作为已知高程起始点(其高程可由教师给出)，选择一条闭合水准路线，设站观测。
（2）测站观测顺序后视黑面尺，分别读取下、上、中丝读数(1)、(2)、(3)并记入观测手簿。
前视黑面尺，分别读取下、上、中丝读数(4)、(5)、(6)并记入观测手簿。
前视红面尺，读取中丝读数(7)并记入观测手簿。
后视红面尺，读取中丝读数(8)并记入观测手簿。
注意：瞄准水准尺时要消除视差；每次读取中丝读数前一定要进行精平；记录时要按观测的次序，将观测数据记入观测手簿中相应的位置。
（3）测站计算与校核1)视距部分后视距离(9)=(1)−(2)前视距离(10)=(4)−(5)前、后视距差(11)=(9)−(10)前、后视距累计差(12)=上站(12)+本站(11)注意：(11)的值应≤±5m，(12)的值应≤±10m。
2)同一水准尺黑、红面中丝读数的检核(13)=(6)+K−(7)(14)=(3)+K−(8)式中K——水准尺黑、红面常数差(4.687或4.787)。
(13)、(14)的值应≤±3mm。

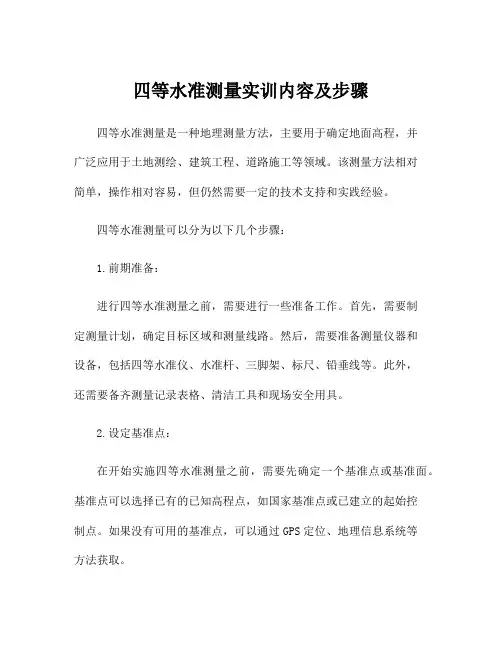

四等水准测量实训内容及步骤
四等水准测量实训内容及步骤四等水准测量是一种地理测量方法，主要用于确定地面高程，并广泛应用于土地测绘、建筑工程、道路施工等领域。
该测量方法相对简单，操作相对容易，但仍然需要一定的技术支持和实践经验。
四等水准测量可以分为以下几个步骤：1.前期准备：进行四等水准测量之前，需要进行一些准备工作。
首先，需要制定测量计划，确定目标区域和测量线路。
然后，需要准备测量仪器和设备，包括四等水准仪、水准杆、三脚架、标尺、铅垂线等。
此外，还需要备齐测量记录表格、清洁工具和现场安全用具。
2.设定基准点：在开始实施四等水准测量之前，需要先确定一个基准点或基准面。
基准点可以选择已有的已知高程点，如国家基准点或已建立的起始控制点。
如果没有可用的基准点，可以通过GPS定位、地理信息系统等方法获取。
3.安装测量仪器：将三脚架安放在稳固的地面上，并调整水准仪安装在三脚架上。
然后，根据地形和要测区域的距离，安装一定数量的垂直目标杆，以便日后实施测量。
4.进行标定：在实际测量之前，需要对水准仪进行精确的校准。
使用标尺测量目标杆顶部和底部的高度，并记录下来。
然后，使用铅垂线在目标杆顶部和底部之间拉线，以确保垂直方向的准确性。
5.进行测量：在进行实际测量之前，需要确保观测点的稳定性。
观测点应该远离任何可能引起振动或干扰的地方，如电线、交通等。
为了保证准确性，应该进行多次测量，并记录测量结果。
6.计算和校正：在完成实际测量后，需要对测量数据进行计算和校正。
这包括使用测量记录表格计算观测点之间的高度差，然后根据基准点的高程，计算其他观测点的高程。
此外，还需要进行误差校正，以提高测量结果的精确性。
7.数据处理和生成图表：将测量数据输入计算机，并使用测量数据处理软件进行数据处理。
这包括绘制水准曲线图和等高线图，并生成测量报告。
在报告中应包括测量结果、误差分析以及相关图表和图像。
以上就是四等水准测量的基本内容和步骤。
在实际操作中，需要注意安全，保护好仪器设备，并确保测量精确和准确性。
测量实习报告高程控制的过程
测量实习报告：高程控制的过程一、实习目的与任务本次实习的主要目的是学习和掌握高程控制测量的基本原理和方法，以及高程控制测量的实际操作技能。
实习任务是在给定的测区内，按照规定的精度要求，测定一系列控制点的高程，建立起高程控制网，为后续的工程测量提供基础数据。
二、实习内容与过程1. 测区概况在开始实习之前，我们首先对测区进行了详细的考察和了解。
测区位于XXX地区，地形较为复杂，有山丘、平原和河流等地貌。
测区内的已知高程点有三个，分别为A、B和C点，它们之间的高程关系已知。
2. 高程控制网的布设根据测区的地形和地貌，我们设计了一个高程控制网，共包括五个控制点，分别为D、E、F、G和H点。
其中，D、E和F点位于山丘上，G和H点位于平原上。
我们选择这五个点作为控制点，以便能够覆盖测区的不同地貌类型。
3. 高程控制测量的方法我们采用水准测量方法进行高程控制测量。
首先，我们利用已知的高程点A、B和C，测定出控制点D、E和F的高程。
然后，我们利用这些控制点，通过闭合水准路线，测定出控制点G和H的高程。
在水准测量过程中，我们严格遵循了水准测量的基本原理和方法，确保了测量结果的精度。
我们使用了精密水准仪和水准尺，进行了多次往返测量，并计算出了平均高程值。
4. 内业计算在完成高程控制测量后，我们进行了内业计算。
首先，我们根据测量数据，绘制了高程控制网的拓扑图。
然后，我们利用高程控制网的拓扑图，计算出了每个控制点的高程值，并进行了精度分析。
三、实习总结通过本次实习，我们对高程控制测量的基本原理和方法有了更深入的了解，并掌握了高程控制测量的实际操作技能。
同时，我们也认识到了高程控制测量在工程测量中的重要性和基础性作用。
在实习过程中，我们严格遵守了测量规范和操作规程，确保了测量数据的精度和可靠性。
同时，我们也学会了如何处理测量中遇到的问题和困难，提高了我们的解决问题能力。
总之，本次实习是我们学习测量知识的宝贵机会，我们对高程控制测量有了更深刻的认识，也提高了我们的实际操作能力。
实训四四等水准测量
实验四? 四等水准测量一、实习目的和要求1．掌握用双面尺进行四等水准测量的观测、记录、计算方法。
2．掌握四等水准测量的主要技术指标，测站及水准路线的检验方法。
3．高差的闭合差应≤±6 mm（山地），或≤±20mm（平地）。
4．每四人一组，轮换操作仪器。
?二、仪器准备1．由仪器室借领：自动安平水准仪一台，双面尺2根,尺垫2个。
2．自备工具：计算器、铅笔、小刀、计算用纸。
?三、方法与步骤?1．选定一条闭合水准路线，其长度以安置4~6个测站为宜。
沿线标定待定点（转点）的地面标志。
2．在起点与第一个待定点分别立尺，然后在两立尺点之间设站，安置好水准仪后，按以下顺序进行观测：①照准后视尺黑面，进行对光、调焦，消除视差；精平（将水准气泡影象符合）后，分别读取上、下丝读数和中丝读数，分别记入记录表（1）、（2）、（3）顺序栏内。
②照准前视尺黑面，消除视差并精平后，读取上、下丝和中丝读数，分别记入记录表（4）、（5）、（6）顺序栏内。
③照准前视尺红面，消除视差并精平后，读取中丝读数，记入记录表（7）顺序栏内。
④照准后视尺红面，消除视差并精平后，读取中丝读数，记入记录表（8）顺序栏内。
这种观测顺序简称为“后-前-前-后”，目的是减弱仪器下沉对观测结果的影响。
3．测站的检核计算①计算同一水准尺黑、红面分划读数差（即黑面中丝读数+K－红面中丝读数，其值应≤3mm），填入记录表（9）、（10）顺序栏内。
（9）=（6）+K－（7）（10）=（3）+K－（8）②计算黑、红面分划所测高差之差，填入记录表（11）、（12）、（13）顺序栏内。
（11）=（3）－（6）（12）=（8）－（7）???（13）=（10）－（9）③计算高差中数，填入记录表（14）顺序栏内。
（14）= [（11）+（12）±0.100]／2④计算前后视距（即上、下丝读数差×100，单位为m ），填入记录表（15）、（16）顺序栏内。
测设已知高程点名词解释
测设已知高程点名词解释
测设已知高程点是指在测量过程中，以某种方式获得的坐标及其相应的高程值。
它们通常用于计算或估计一个区域内的地形特征。
测设已知高程点的名词解释，可以将其分为三个部分：所谓的“测设”，指的是要进行测量的站点；“已知”，指的是给定的数据，即测量站已经获得的坐标及其相应的高程值；最后“点”，指的是根据测量站坐标和高程值计算出来的结果，也就是所谓的“高程点”。
测设已知高程点的实际应用，是在大地测量中将空间坐标和高程值进行结合，从而精确计算出平面图上的地形特征，如地形高度，地形坡度，地形坡向等。
而测设已知高程点的重要性，正在于它能够提供精确的测量数据，从而使得地形特征的计算更加准确、可靠。
除了大地测量外，测设已知高程点也可以用于水文测量、地质勘探等领域。
例如，在水文测量中，测设已知高程点可以用来计算河床的深度、水位的变化等信息；在地质勘探领域中，测设已知高程点可以用来估算某一地形区域内的矿物资源等。
总之，测设已知高程点是大地测量的重要组成部分，它们能够提供准确的测量数据，从而使得地形特征的计算
更加准确可靠，并且也可以用于水文测量、地质勘探等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实习四 测设已知高程点
一、实习目的： 1．熟悉水准仪的使用。
2．掌握测设已知高程点的方法。
二、仪器工具：
每组SPRINTER 水准仪1台、数码标尺1把。
三、实习任务:
每组完成若干个已知高程点放样任务。
四、实习步骤与要求： 1．选点
在实习场地选定A BM 、B 两点，已知水准点A BM 的高程为
=A H 116.347m ，设计B 点高程B H =115.236m 。
2．计算水准仪视线高程
在A BM 点和B 点之间安置水准仪，读取A BM 点上水准尺的读数为
a ，则
a H H A i +=
3．计算前视水准尺尺底为设计高程时的水准尺读数
B i H H b -=
4．确定测设点的准确位置前视尺紧贴木桩，上下慢慢移动，当前视
读数为b时，则尺底位置，即为要测设高程点的位置。
五、实习记录：
测设已知高程点外业记录表
观测者：______ 记录者：______ 前视尺：_______后视尺：________
六、仪器操作说明：
1、按开机→∆H（启动高差和地面高功能）→MENU→输入基准点点号→输入基准点高程→MENU
→对基准点测量→测量目标→转动望远镜至放样点位置→按测量键→显示RL（高程）
2、上下移动观测高程与设计高程的差值。
3、在尺底划线，即为设计高程。
