滤波电容去耦电容旁路电容作用及区别
电容的常见用途
电容是电路设计中最为普通常用的器件，是无源元件之一，有源器件简单地说就是需能(电)源的器件叫有源器件, 无需能(电)源的器件就是无源器件。
电容也常常在高速电路中扮演重要角色。
电容的作用和用途，一般都有好多种。
如：在旁路、去耦、滤波、储能方面的作用；在完成振荡、同步以及时间常数的作用……隔直通交旁路去耦旁路电容：旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件，它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。
旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这是阻抗要求，在画PCB时候特别要注意，只有靠近某个元器件时候才能抑制电压或其他输信号因过大而导致的地电位抬高和噪声，说白了就是把直流电源中的交流分量，通过电容耦合到电源地中，起到了净化直流电源的作用。
如图C1为旁路电容，画图时候要尽量靠近IC1图C1去耦电容：去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。
它的容量根据信号的频率、抑制波纹程度而定，去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取 0.1F、0.01F 等；而去耦合电容的容量一般较大，可能是 10F 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
如图C3为去耦电容图C3它们的区别：旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
耦合作为两个电路之间的连接，允许交流信号通过并传输到下一级电路：用电容做耦合的元件，是为了将前级信号传递到后一级，并且隔断前一级的直流对后一级的影响，使电路调试简单，性能稳定。
去耦电容、旁路电容、滤波电容的选择和区别
区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。
如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。
这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。
在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。
对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。
滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。
2、电源滤波中电容对地脚要尽可能靠近地。
3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。
4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。
旁路电容和去耦电容
旁路电容和去耦电容一、引言旁路电容和去耦电容是电子电路中常见的两种电容器应用。
它们在不同的场景下起到了重要的作用。
本文将从定义、原理、应用以及选型等方面对旁路电容和去耦电容进行详细介绍。
二、旁路电容1. 定义旁路电容，又称旁路电容器，是指将电容器连接在电路中，以提供低阻抗路径来滤除高频噪声的装置。
其作用是将高频信号引到地，使其不进入到灵敏的电路中，从而保证电路的正常工作。
2. 原理旁路电容的原理是利用电容器的阻抗与频率成反比的特性。
在高频信号下，电容器的阻抗较小，相当于一个短路，因此高频信号会优先通过电容器，而不会进入到灵敏的电路中。
而在低频信号下，电容器的阻抗较大，相当于一个开路，所以低频信号可以绕过电容器，进入到灵敏的电路中。
3. 应用旁路电容广泛应用于各种电子设备中，特别是在功放电路、滤波电路和信号处理电路中。
它可以有效地滤除电源中的高频噪声，提高电路的抗干扰能力，保证信号的准确传输。
此外，旁路电容还可以用于电源线路的滤波，降低电源波动对设备的影响。
4. 选型旁路电容的选型需要考虑电容值、耐压、耐温度等因素。
一般来说，电容值越大，对高频信号的旁路作用越好；耐压越高，适用范围越广；耐温度越高，适应环境的能力越强。
因此，在选型时需要根据具体的应用场景来选择合适的旁路电容。
三、去耦电容1. 定义去耦电容，又称绕行电容，是指将电容器连接在电路中，以提供低阻抗路径来平衡电压的装置。
其作用是将电源中的纹波电压补偿掉，保证电路的稳定工作。
2. 原理去耦电容的原理是利用电容器的阻抗与频率成反比的特性。
在电源中存在纹波电压时，电容器的阻抗较小，相当于一个短路，因此纹波电压会优先通过电容器，而不会进入到电路中。
而在直流信号下，电容器的阻抗较大，相当于一个开路，所以直流信号可以绕过电容器，进入到电路中。
3. 应用去耦电容广泛应用于各种电子设备中，特别是在功放电路、放大器电路和稳压电路中。
它可以有效地补偿电源中的纹波电压，提高电路的稳定性，保证信号的可靠传输。
电容在电路中的作用及电容滤波原理
电容在电路中的作用及电容滤波原理————————————————————————————————作者：————————————————————————————————日期：电容在电路中的作用及电容滤波原理电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。
广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。
一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生震荡。
3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，幷能显著地提高低频端的振荡频率。
是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管间电容造成的自激振荡。
9、稳频电容：在振荡电路中起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
电容作用区分word版
滤波电容、去耦电容、旁路电容作用(zhuan)############################################# #####什么是去耦电容？有什么用？一般般连接电源和地，而且是紧紧靠近电路的电源接入点，是用于滤除该部分电路因内部器件频繁开关对外部产生的传导干扰；特别数字电路，几乎所有的器件都处在高频的时序电平切换状态，于是对电源的产生频率很高的忽高忽低的电流需求，这样电流就形成了传导的脉冲干扰，对其他数字器件可能产生误动作，严重影响电路的正常工作，所以一般的数字IC，在电源的引脚旁，一般都有个0.1uF的去耦电容。
############################################# #####滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z ＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。
）。
2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
旁路电容和去耦电容

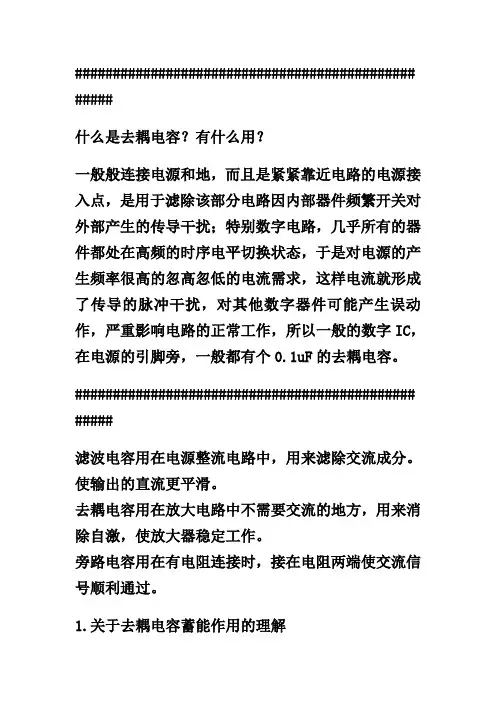

############################################# #####什么是去耦电容？有什么用？一般般连接电源和地，而且是紧紧靠近电路的电源接入点，是用于滤除该部分电路因内部器件频繁开关对外部产生的传导干扰；特别数字电路，几乎所有的器件都处在高频的时序电平切换状态，于是对电源的产生频率很高的忽高忽低的电流需求，这样电流就形成了传导的脉冲干扰，对其他数字器件可能产生误动作，严重影响电路的正常工作，所以一般的数字IC，在电源的引脚旁，一般都有个0.1uF的去耦电容。
############################################# #####滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z ＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。
）。
2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。
滤波电容、去耦电容、旁路电容作用及区别
滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。
各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。
交变电流的频率f越高，电容的阻抗就越低。
旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。
对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。
但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。
滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。
（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
旁路电容和去耦电容作用和区别
旁路电容和去耦电容作用和区别1. 引言在电子电路设计和高频电路中，旁路电容和去耦电容扮演着重要的角色。
它们被广泛应用于各种电子设备和电路中，起到稳定电压、抑制噪声和滤波的作用。
本文将介绍旁路电容和去耦电容的作用及其区别。
2. 旁路电容的作用旁路电容的作用是将高频信号从某些部件或节点旁路过去，以确保信号的稳定性和纯净性。
它通常与电源或地连接，将高频信号绕过感性元件，如电感或电源。
旁路电容可以消除感性元件对高频信号的阻抗，从而提高系统的性能。
旁路电容可以起到以下几个方面的作用： - 滤波作用：旁路电容能够对高频信号进行滤波，将噪声和干扰滤除，提高电路的信噪比。
- 提供稳定的电源：旁路电容能够提供电源电压的稳定性，减少电源噪声对电路的影响，保证电路正常工作。
- 改善信号传输：在传输线上，旁路电容可以抑制信号的反射和损耗，提高信号的传输效率和质量。
3. 旁路电容的选择和应用旁路电容的选择应根据具体的应用需求和电路特性进行。
重要的参数包括容值、耐压和温度系数等。
在电源旁路应用中，一般选择电解电容或固态电容，容值较大、耐压较高的电容。
而在高频应用中，通常选择钽电容或多层陶瓷电容，容值较小、频率响应较好的电容。
在实际应用中，旁路电容常被用于电源滤波、放大器的电源旁路、RF射频模块的旁路等场合。
4. 去耦电容的作用去耦电容是将电路中直流（DC）和交流（AC）分离的一种电容器。
它的作用是将直流信号绕开交流信号，保证电路中直流电压的稳定性，提供纯净的直流电源。
去耦电容通常被放置在集成电路（IC）的电源引脚处，将IC芯片的供电电压稳定到指定值，同时滤除电源中的噪声和纹波。
5. 去耦电容的选择和应用去耦电容的选择应根据芯片的需求和电源情况进行。
通常，去耦电容的容值要求较大，能够滤除更多的噪声和纹波。
常见的电容材料包括电解电容、陶瓷电容和铝电解电容等。
在高速数字电路中，去耦电容的选择要考虑芯片的工作频率和功耗等因素。
较高频率的应用需要选择具有较低等效串联电感和更低ESR（等效系列电阻）的陶瓷电容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滤波电容、去耦电容、旁路电容作用
电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。
各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。
交变电流的频率f越高，电容的阻抗就越低。
旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。
对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。
但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。
滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。
使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。
1.去耦电容蓄能作用的理解
（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。
你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这
时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。
实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。
如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。
而去耦电容可以弥补此不足。
这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。
（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。
去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。
2.旁路电容与去耦电容的区别去耦电容：去除在器件切换时从高频器件进入到配电网络中的RF能量。
去耦电容还可以为器件提供局部化的DC电压源，它在减少跨板浪涌电流方面特别有用。
旁路电容：从元件或电缆中转移出不想要的共模RF能量。
这主要是通过产生AC旁路消除无意的能量进入敏感的部分，另外还可以提供基带滤波功能（带宽受限）。
我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高
频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。
在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。
对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。
从电路来说，总是存在驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合。
去耦电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10u或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。
去耦和旁路都可以看作滤波。
去耦电容相当于电池，避免由于电流的突变而使电压下降，相当于滤纹波。
具体容值可以根据电流的大小、期望的纹波大小、作用时间的大小来计算。
去耦电容一般都很大，对更高频率的噪声，基本无效。
旁路电容就是针对高频来的，也就是利用了电容的频率阻抗特性。
电容一般都可以看成一个RLC串联模型。
在某个频率，会发生谐振，此时电容的阻抗就等于其ESR。
如果看电容的频率阻抗曲线图，就会发现一般都是一个V形的曲线。
具体曲线与电容的介质有关，所以选择旁路电容还要考虑电容的介质，一个比较保险的方法就是多并几个电容。
去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容值是0.1μF。
这个电容的分布电感的典型值是5μH。
0.1μF 的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的
噪声几乎不起作用。
1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。
每10片左右集成电路要加一片充放电电容，或1个蓄能电容，可选10μF左右。
最好不用电解电容，电解电容是两层薄膜卷起来的，这种卷起来的结构在高频时表现为电感。
要使用钽电容或聚碳酸酯电容。
去耦电容的选用并不严格，可按C=1/F，即10MHz取0.1μF，100MHz取0.01μF。
