脉冲变压器设计

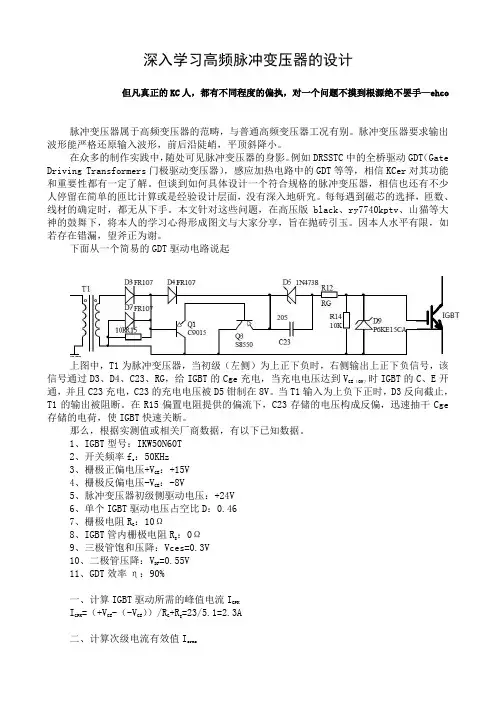

深入学习高频脉冲变压器的设计
深入学习高频脉冲变压器的设计但凡真正的KC人，都有不同程度的偏执，对一个问题不摸到根源绝不罢手—ehco脉冲变压器属于高频变压器的范畴，与普通高频变压器工况有别。
脉冲变压器要求输出波形能严格还原输入波形，前后沿陡峭，平顶斜降小。
在众多的制作实践中，随处可见脉冲变压器的身影。
例如DRSSTC中的全桥驱动GDT（Gate Driving Transformers门极驱动变压器），感应加热电路中的GDT等等，相信KCer对其功能和重要性都有一定了解。
但谈到如何具体设计一个符合规格的脉冲变压器，相信也还有不少人停留在简单的匝比计算或是经验设计层面，没有深入地研究。
每每遇到磁芯的选择，匝数、线材的确定时，都无从下手。
本文针对这些问题，在高压版black、ry7740kptv、山猫等大神的鼓舞下，将本人的学习心得形成图文与大家分享，旨在抛砖引玉。
因本人水平有限，如若存在错漏，望斧正为谢。
下面从一个简易的GDT驱动电路说起上图中，T1为脉冲变压器，当初级（左侧）为上正下负时，右侧输出上正下负信号，该信号通过D3、D4、C23、RG，给IGBT的Cge充电，当充电电压达到VGE（ON）时IGBT的C、E开通，并且C23充电，C23的充电电压被D5钳制在8V。
当T1输入为上负下正时，D3反向截止，T1的输出被阻断。
在R15偏置电阻提供的偏流下，C23存储的电压构成反偏，迅速抽干Cge 存储的电荷，使IGBT快速关断。
那么，根据实测值或相关厂商数据，有以下已知数据。
1、IGBT型号：IKW50N60T2、开关频率fs：50KHz3、栅极正偏电压+VGE：+15V4、栅极反偏电压-VGE：-8V5、脉冲变压器初级侧驱动电压：+24V6、单个IGBT驱动电压占空比D：0.467、栅极电阻RG：10Ω8、IGBT管内栅极电阻Rg：0Ω9、三极管饱和压降：Vces=0.3V10、二极管压降：VDF=0.55V11、GDT效率η：90%一、计算IGBT驱动所需的峰值电流IGPKIGPK =（+VGE-（-VGE））/RG+Rg=23/5.1=2.3A二、计算次级电流有效值IsrmsI srms =I GPK D^0.5=2.3×0.68=1.56A三、计算次级单个绕组输出功率P sPs=V s I srms =（+V GE +V DF +（R G +R g ）I srms ）I srms=(+15+0.5+(10+0)×1.56)×1.56=48.5W四、计算初级输入功率Pi ，因为该电路中，一个变压器含2个相同的输出绕组，所以 Pi=2Ps/η=2×48.5/0.9=107.8W五、计算脉冲变压器初、次级总功率Pr 。
小型脉冲变压器设计
ＬＳ— ——脉冲变压器的漏感 Ｌ１— ——磁化电感
由于脉冲变压器二次绕组的分布电容和绕组电 阻值远远小于负载的电容和电阻值， 因而可以忽略 不计。尽管如此， 要对该电路各个方面同时进行分析 难度仍然非常大， 只有对脉冲变压器输出的前沿、平 顶、后沿和反冲进行分别分析和实验， 才能准确把握 脉冲变压器的性能。
表 １ 常用磁性材料性能 Ｔａｂｌｅ １ Ｃｈａｒ ａｃｔｅｒ ｉｓｔｉｃｓ ｏｆ ｇｅｎｅｒ ａｌ ｍａｇｎｅｔｉｃ ｍａｔｅｒ ｉａｌｓ
性能
钴基非晶合金 坡莫合金（ １Ｊ７９）
饱和磁感应强度 Ｂｓ ／Ｔ ０．６～０．８
０．７５
剩余磁感应强度 Ｂｒ ／Ｔ ０．１～０．７
０．２
加工
难
易
铁氧体 ０．５ ０．２ 易
对于井下声波测量， 大量实践证明最佳的工作 频率在 １０ｋＨｚ 左右， 要求激励脉冲的宽度在 ５０μｓ～ ７５μｓ 之间， 根据发射换能器的性能要求脉冲变压器 的输出脉冲幅度应大于 １ ６００Ｖ。另外由于负载为压 电陶瓷换能器， 本身就是一个容性负载， 因此不可能 输出前后沿很陡的脉冲， 一般输出脉冲的上升沿和 下降沿的宽度在 ２５μｓ 以内即可。
小型脉冲变压器设计第12期ri脉冲源l1mr1l1srfcfr2l2sl2mc1mc1bl1rtc2bc12b图1脉冲变压器集中参数等效电路fig1massparameterequivalentcircuitofpulsetransformer引线电感l1ml2mri信号源内阻c1m引线电容r1r2一二次绕组的等效分布电容绕组电阻l1sl2s一二次绕组的漏感c1bc2bc12b一二次绕组之间的分布电容cfrf铁心的涡流损耗电阻负载电容和负载电阻l1磁化电感rt能器提供足够大的能量否则接收探头无法测到从地层中反射回来的信号这就必须做到
400kV_400A超高压脉冲变压器的设计
R
式中 : E为均压环表面的最大工作场强 ; U 为变压器的
最大工作电压 ; X 为均压环到铁芯的距离 ; R 为均压环
曲率半径 。
根据式 (4)得出 E = 16 kV / cm ,此值较为安全 。 6) 分布参数设计 分布参数设计是关系到脉冲变压器能否实现指标
的关键 。根据脉冲变压器设计相关公式 [ 3 ] ,经计算得 漏感 Ls = 17μH ,均压环分布电容 Cp = 3 519 pF,次级 换算 Cs ′= 1 250 pF,变压器励磁电感 Lm = 4 392μH 。将 分布参数代入模型仿真 ,得到的波形与计算结果相符 。
1 技术指标
超高压脉冲变压器的主要技术指标为 :输出脉冲 电压为 400 kV;输出脉冲电流为 400 A;脉冲调制宽度 为 4μs;输出脉冲前沿 ≤1μs,输出脉冲后沿 ≤1. 5μs; 重复频率 50 Hz;变比为 1∶5。
2 计算机仿真
脉冲变压器的等效电路见图 1[ 1 ] 。图中 , R1 为脉 冲源内阻 , Cp 、Ls、Lm 分别为脉冲变压器的分布电容 、 漏感 、励磁电感 , Cs ′为次级换算到初级电容 。
[ 2 ] 电子变压器手册 [M ]. 沈阳 : 辽宁科学技术出版社 , 1998. [ 3 ] 王瑞华. 脉冲变压器设计 [M ]. 北京 :科学出版社 , 1987. [ 4 ] 连玉英. 变压器油的性能与检验综述 [ J ]. 广东电力 , 1997
(4) : 40243.
钱 锰 (19642) ,男 ,高级工程师 ,主要研究方向为雷达发 射机和高功率设备 。
关键词 :发射机 ;脉冲变压器 ;场强分布 ;铁芯 ;液体绝缘介质 中图分类号 : TM417
0 引 言
脉冲调制器和高压脉冲变压器是超大功率速调管 发射机的关键技术 ,其输出波形质量将直接影响到发 射机的整机性能指标 。脉冲变压器具有能量传输 、阻 抗变换和隔离的功能 ,还有固定速调管和聚焦线圈 ,为 速调管灯丝供电等作用 。其主要特点是 :超高电压 、超 大功率和超高的绝缘设计 。

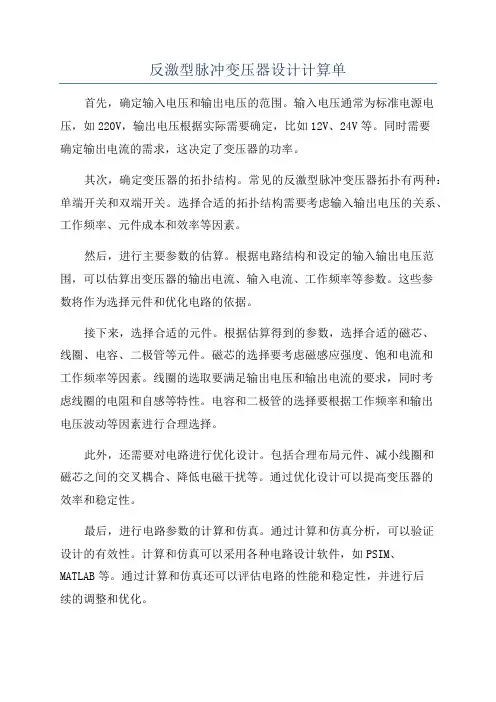

反激型脉冲变压器设计计算单
反激型脉冲变压器设计计算单首先，确定输入电压和输出电压的范围。
输入电压通常为标准电源电压，如220V，输出电压根据实际需要确定，比如12V、24V等。
同时需要确定输出电流的需求，这决定了变压器的功率。
其次，确定变压器的拓扑结构。
常见的反激型脉冲变压器拓扑有两种：单端开关和双端开关。
选择合适的拓扑结构需要考虑输入输出电压的关系、工作频率、元件成本和效率等因素。
然后，进行主要参数的估算。
根据电路结构和设定的输入输出电压范围，可以估算出变压器的输出电流、输入电流、工作频率等参数。
这些参数将作为选择元件和优化电路的依据。
接下来，选择合适的元件。
根据估算得到的参数，选择合适的磁芯、线圈、电容、二极管等元件。
磁芯的选择要考虑磁感应强度、饱和电流和工作频率等因素。
线圈的选取要满足输出电压和输出电流的要求，同时考虑线圈的电阻和自感等特性。
电容和二极管的选择要根据工作频率和输出电压波动等因素进行合理选择。
此外，还需要对电路进行优化设计。
包括合理布局元件、减小线圈和磁芯之间的交叉耦合、降低电磁干扰等。
通过优化设计可以提高变压器的效率和稳定性。
最后，进行电路参数的计算和仿真。
通过计算和仿真分析，可以验证设计的有效性。
计算和仿真可以采用各种电路设计软件，如PSIM、MATLAB等。
通过计算和仿真还可以评估电路的性能和稳定性，并进行后续的调整和优化。
总结起来，反激型脉冲变压器设计计算单需要进行参数估算、元件选择和电路优化等步骤。
在设计过程中，需要综合考虑输入输出电压范围、工作频率、元件成本和效率等因素，通过计算和仿真验证设计结果的有效性。
设计计算单的详细内容将根据具体需求和设计要求进行具体确定。
脉冲变压器设计与制作指南
如果輸入的波形是 Sin 波、三角波 ….. ，計算式的係數將會有所差異。
2. 結構說明： 2.1. 鐵心選擇： Pulse Transformer 的鐵心是使用 Ferrite 材質，μ值大約 4000 以上，飽和磁通密度（BS）4100 高斯（Gauss） 左右，為了得到良好的訊號耦合效果及減少體積，鐵心的幾何形狀大都選用環形（TOROID），隨著傳送頻 率的升高，鐵心的截面積（Ae）逐漸減小，從早期的 T 6 * 3 * 1.5（外徑*內徑*高）變成 T 4 * 2 * 1 更減小 到目前的 T 2.5 * 1.2 * 0.8 ，可以想見繞線的困難度是越來越高。 2.2. 繞線方式： 依電氣規格要求，通常用到的方式如下：
(a). 如果訊號源的內阻 R1 = 50Ω，變壓器次級接的傳輸線，其特性阻抗 = 50Ω，則 ⎜⎛ N1 ⎟⎞2 = 1 亦 ⎝ N2⎠
即 N1：N2 = 1：1 ……………………………………………. 輸出端阻抗相同 => 圈數相同 (b). 如 果 訊 號 源 的 內 阻 R1 = 50 Ω ， 變 壓 器 次 級 接 的 傳 輸 線 ， 其 特 性 阻 抗 = 100 Ω ， 則
(a). 線路圖
電路中，T1 的功能就是脈衝變壓器，當 Q1 或 Q2 導通時，輸入直流電壓跨在 N1 或 N2，由於 Q1 與 Q2 會 交替導通，對 T1 而言，就像交流電跨在 N1 與 N2，鐵心的磁滯曲線會從第一象限，轉到第三象限，（B-H 曲 線）如下圖所示：
Page 1
脈衝變壓器（Pulse Transformer） 講義
3. ψ21 是由ψ1 衍生而來，兩者互成比例，在理想狀況下，ψ21＝ψ1，但通常ψ21＜ψ1，先定義耦
脉冲变压器升压高压脉冲电源的设计
脉冲变压器升压高压脉冲电源的设计首先确定输入电压和输出电压。
根据实际需求和应用场景，确定输入电压和输出电压的范围。
输入电压可以是低电压稳定的直流或交流电源，输出电压则是需要升压的高电压脉冲。
其次考虑功率和效率。
功率是指电源能够输出的电流和电压的乘积，而效率则是输出功率与输入功率之间的比值。
通过合理的设计和选型，可以提高脉冲变压器的功率和效率，以满足实际需求。
接下来需要考虑保护措施。
高压脉冲电源在使用过程中需要特别注意安全问题。
设计中应该考虑过流、过压、短路等故障保护电路，并采取防护措施防止对人和设备造成伤害。
在设计脉冲变压器时，可以采用以下步骤：1.确定输入电压和输出电压范围，根据实际需求选取合适的变压器。
2.选择合适的电源转换器。
根据输入电压和输出电压的差异，选择合适的电源转换器，如DC-DC转换器或AC-DC转换器。
3.计算变压比。
根据输入电压和输出电压的范围，计算变压比。
变压器的变比可以通过变压器的线圈匝数比例来实现。
4.设计变压器。
根据变压比和功率需求，设计变压器的线圈匝数和磁芯尺寸。
5.调整参数。
根据实际测量和测试结果，调整变压器的参数以达到预期的输出电压。
6.添加保护电路。
设计过流、过压、短路等故障保护电路，保证电源的安全可靠性。
7.进行实验和测试。
在设计完成后，进行实验和测试，验证设计的性能和稳定性。
8.进行优化。
根据实验和测试结果，调整设计参数，进一步优化脉冲变压器的性能。
总之，设计脉冲变压器升压高压脉冲电源需要充分考虑输入电压、输出电压、功率、效率、保护等因素，并根据实际需求进行合理的选型和设计。
通过合理的设计和优化，可以得到满足需求的高压脉冲电源。
基于超导脉冲变压器的脉冲电源的设计
基于超导脉冲变压器的脉冲电源的设计摘要随着电子科技的不断发展，脉冲电源在电子领域中的应用越来越广泛。
然而，传统的脉冲电源设计存在很多问题，例如类型单一、效率低下、质量差等。
本文研究了一种基于超导脉冲变压器的脉冲电源。
首先介绍了传统脉冲电源的缺点，然后阐述了超导脉冲变压器的优点以及其应用于脉冲电源中的可行性。
接着分析了超导脉冲变压器的结构和运行原理，设计了一种符合实际应用的超导脉冲变压器电路，并通过数值模拟验证了其性能。
最后对该脉冲电源进行实验验证，结果表明该脉冲电源具有输出稳定、精度高等优点关键词：超导脉冲变压器脉冲电源数值模拟1.研究背景与意义目前，最先进的超导脉冲功率设备可以实现数千安培的电流输出和10微秒以下的脉冲宽度，其电能密度可达到数十兆焦/立方米。
美国、欧洲和日本是当前超导脉冲功率技术的主要研究地区。
这些国家的研究机构和企业都在积极探索新的超导材料和应用领域，并将该技术推向新的高峰。
超导脉冲功率技术在医学成像方面有着广泛应用，市场调研公司Global Market Insights预测，到2025年，全球医疗超导脉冲功率设备市场规模将达到40亿美元。
超导脉冲功率技术还被应用于大型科学实验装置，近年来，超导脉冲功率技术也被引入到通信行业，用于实现高速数据传输和保障网络安全。
超导脉冲功率技术不仅在大型装置和系统中得到了应用，还可以被集成到小型设备中目前，各国的研究机构均在探索新型超导材料的合成和性能优化。
例如，中国科学院近年来就取得了多项超导材料研究的重要进展。
2超导混合储能脉冲功率电源模式分析发现电感电容混合型的储能脉冲电源的放电电路作为脉冲功率电源是最好的选择。
放电方式：超导储能脉冲功率电源放电可以采用多种方式，如串联放电、并联放电和混合放电等方式。
其中，混合放电方式是最为常见的一种方式，可充分发挥各种放电方式的优点，同时避免其缺点，从而得到更好的放电效果。
放电参数：超导储能脉冲功率电源的放电参数设计包括放电电流、放电时间和放电模式等。
【精品】高压隔离脉冲变压器设计
高压隔离脉冲变压器设计摘要:介绍了高压隔离脉冲变压器对铁心材料的要求及低Br超微晶合金磁性能对脉冲波形各参数内在的关系,并简单叙述应用和实验结果。
关键词:雷达发射机;脉冲变压器;高压隔离;超微晶1引言高压隔离脉冲变压器在雷达发射机浮动板调制器中得到了广泛的应用,随着脉冲技术的发展,此类脉冲变压器成为浮动板调制器中的关键件,其要求变换脉冲宽度从几微秒到几百微秒,重复频率从几百赫兹到几千赫兹,高压隔离电压从几千伏到几百千伏,并要求脉冲波形失真度小,以及重量轻,体积小,工作时变压器要求可靠稳定。
在设计此类脉冲变压器时采用超微晶合金低Br,高脉冲磁导率的铁心,能较好地解决上述问题。
2 问题的提出在浮动板调制器设计中,高压隔离脉冲变压器是必不可少的。
它要求体积小,其电路图见图1。
电性能参数如下:=4～120μs脉冲宽度:td脉冲前沿:t≤0.2μsr脉冲电压:U1=15V变压比:n=2∶1次级负载阻抗:50Ω初次级绕组高压隔离电压:10kV顶降:λ≤3%综合以上脉冲变压器的各项技术指标的要求,要提供高质量的脉冲变压器,必须有一个高质量的铁心,它是脉冲变压器成败的关键。
1铁心对脉冲变压器电性能的影响2从脉冲变压器的理论分析和实践证明,铁心是脉冲变压器的核心,其磁性能的指标直接影响脉冲变压器的性能。
而此种高压隔离变压器的脉冲宽度和重复频率变化范围很大,既要适应窄脉冲、高重复频率的工作状态,又要适应宽脉冲、低重复频率的工作状态,而且要求输出波形的前沿和顶部失真小。
因此,必须了解铁心磁性能能否满足波形的需要,这样就有必要了解铁心磁性能和变压器电性能参数之间的关系。
3在研究脉冲变压器铁心物理现象时,变压器绕组的电阻、漏感以及分布电容的数值都很小。
为了研究问题的方便,假设这些参数都等于零。
假设脉冲变压器的次级绕组开路,在初次级绕组上施加电压为U1为常数的阶越脉冲。
根据电磁感应定律,所加的电压和绕组中的电势相等。
我们知道,要减小脉冲变压器输出波形的前沿失真,必须要使漏感和分布电容减到最小值。
