梁钢筋平法识图、标注方法与注意事项建筑结构施工图平法表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
梁平法图中表示的是什么意思？●梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值；原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
梁钢筋的标注方法●原位标注包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
1、梁支座上、下部纵筋；2、吊筋、附加箍筋。
原位标注——梁支座上部纵筋梁支座上部纵筋，该部位含通长筋在内的所有纵筋：❶“/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
❸缺省标注——当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
例6Φ25 4/2，2Φ252Φ22。
原位标注——梁下部纵筋❶“/”分隔——当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
❷“”相联——当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时角筋写在前面。
❸“—”不入支座——当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数写在括号内。
例6Φ25 2（-2）/4，2Φ253Φ22（-2）/5Φ25。
❹当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值时，则不需要在梁的下部重复做原位标注。
❺当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号里。
❻当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分隔。
框架梁钢筋标注详解
框架梁钢筋标注详解

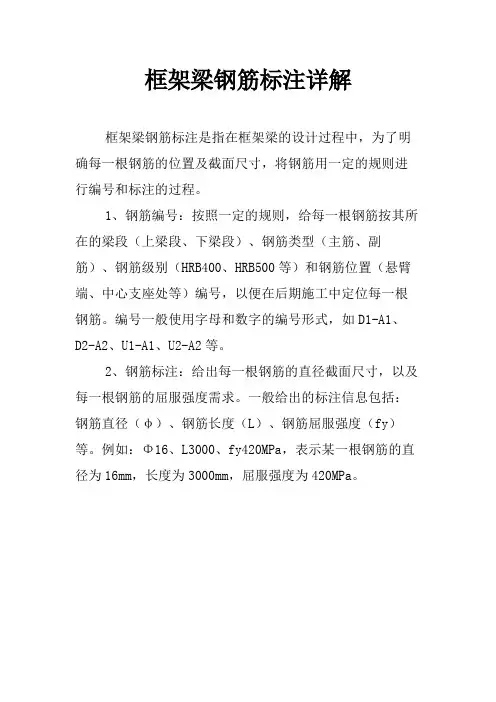

框架梁钢筋标注是指在框架梁的设计过程中，为了明确每一根钢筋的位置及截面尺寸，将钢筋用一定的规则进行编号和标注的过程。
1、钢筋编号：按照一定的规则，给每一根钢筋按其所在的梁段（上梁段、下梁段）、钢筋类型（主筋、副筋）、钢筋级别（HRB400、HRB500等）和钢筋位置（悬臂端、中心支座处等）编号，以便在后期施工中定位每一根钢筋。
编号一般使用字母和数字的编号形式，如D1-A1、D2-A
2、U1-A1、U2-A2等。
2、钢筋标注：给出每一根钢筋的直径截面尺寸，以及每一根钢筋的屈服强度需求。
一般给出的标注信息包括：钢筋直径（φ）、钢筋长度（L）、钢筋屈服强度（fy）等。
例如：Φ16、L3000、fy420MPa，表示某一根钢筋的直径为16mm，长度为3000mm，屈服强度为420MPa。
梁钢筋标注详解
梁钢筋标注详解
梁钢筋标注是指在梁结构图纸上标注钢筋的种类、直径、间距、长度等信息的过程。
正确的标注可以确保钢筋的布置精度和结构的安全性。
梁钢筋标注主要包括以下几个方面：
1、钢筋种类：通常有4种类型，分别是普通钢筋、高强度钢筋、螺纹钢筋和带肋钢筋。
标注时需要将钢筋的类型注明，以便工人准确布置。
2、钢筋直径：以mm为单位标注钢筋直径，常见的有6、8、10、12、14、16、18、20、22、25等直径。
钢筋直径的选择要根据结构的力学要求来确定，一般的大梁直径不少于12mm。
3、钢筋间距：指钢筋纵向间隔的距离，以mm为单位标注。
要注意钢筋间距必须满足强度和稳定性的要求，一般不小于梁高的1/4，也不能超过1.5倍的钢筋直径。
4、钢筋长度：以m为单位标注钢筋长度，钢筋长度要根据设计要求和施工规范来确定。
5、钢筋布置顺序：标注顺序为自下而上，先标注底层钢筋，再标注上层钢筋。
在标注时需要注意钢筋的连接点和钢筋之间的交汇部分。
6、钢筋弯折：钢筋弯折的位置和弯曲半径也需要标注，以便钢筋加工和焊接。
7、变截面梁钢筋标注：特殊的梁结构需要标注变截面钢筋的种类、直径、间距和长度，以便精确计算混凝土裂缝和变形的变化情况。
总之，梁钢筋标注是梁结构设计和施工中非常重要的环节，标注的准确和清晰可以有效提高工人的工作效率，保障结构的安全和稳定。
梁柱钢筋平法标注图解
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
混凝土梁钢筋标注方法
混凝土梁钢筋标注方法混凝土梁钢筋标注听起来可能有点复杂，但其实就是一门技术活儿，稍微掌握点窍门，就能让这件事变得轻松不少。
你要是想在建筑行业混得风生水起，这门技能可得好好学上两招哦！今天就来聊聊混凝土梁钢筋的标注方法，保证让你看完就明白，没准儿还能引发一些小灵感呢。
1. 钢筋标注的基本概念首先，咱们得弄清楚，什么是钢筋标注？简单来说，钢筋标注就是在设计图纸上，把钢筋的数量、位置、直径等信息标出来，听上去是不是有点像画地图？对，就是那种“这条路有多少车，哪条路最好走”的感觉。
标注得清晰明了，这样后续施工时才能少走弯路，不至于像无头苍蝇一样到处乱撞。
1.1 钢筋的种类说到钢筋，咱们首先要了解一下它的种类。
一般来说，钢筋分为普通钢筋和高强钢筋两种。
普通钢筋就像家里那种常见的面条，吃得多也没啥特别，但高强钢筋就像高级餐厅的意大利面，品质高、口感好。
不同的地方用不同的钢筋，得根据具体的工程需求来选。
1.2 钢筋的规格接下来就是规格问题了，钢筋的直径可不是随便定的，得有一定的标准。
常见的规格有Ф10、Ф12、Ф16等等，听起来像是一串电话号码，实际上却是每根钢筋的“身份证”。
你得在图纸上把这些信息写清楚，让工人们一眼就能看明白，省得后面再来个大改动，麻烦得很。
2. 标注的方法与步骤好，接下来咱们说说具体的标注方法。
这个过程其实跟做菜有点像，得先准备好材料，再一步步来。
步骤不多，但每一步都得认真对待。
2.1 确定标注位置第一步，咱们得确定钢筋的标注位置。
一般情况下，钢筋的标注是在梁的剖面图上进行，标注位置就像是为钢筋找家，得找个合适的地方。
这一步特别重要，如果位置不对，那可就得重新来过，浪费时间不说，还得心里不爽。
2.2 标注内容接下来是标注的内容，这就像是给钢筋写信，内容得包括直径、数量和长度等信息。
比如，假如你在图纸上写“Ф124600”，这就表示直径12的钢筋，有4根，长度600毫米。
听起来是不是有点学术？但其实就是这么简单，掌握了就不怕了。
梁钢筋标注方法

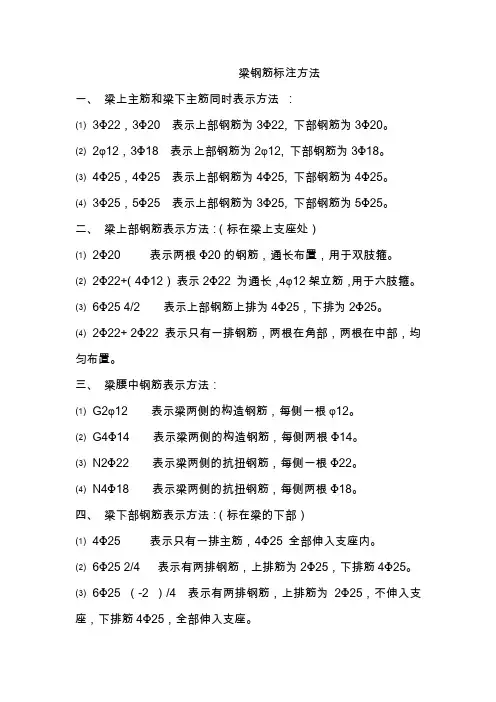

梁钢筋标注方法一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。
梁柱钢筋平法标注图解
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
钢筋平法标注
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁的底筋标示方法
梁的底筋标示方法
梁底筋在图纸上那可是有专门的表示方式的。
一般呢，会在梁的配筋图里出现。
你看啊，它可能会用一些数字和符号组合起来。
比如说，会有钢筋的等级符号，像HRB400这种，就可能会有个小标志在那。
然后呢，跟着的数字就表示钢筋的直径啦。
如果是20，那就是直径20毫米的钢筋哦。
在标示底筋的时候，还会告诉你有几根钢筋呢。
这就像在数有几个小伙伴一样。
有时候是直接写数字，比如3根，那就意味着这梁底有3根这样的钢筋。
而且啊，这些钢筋在梁里的布置也是有讲究的。
它们会沿着梁的方向，整整齐齐地排列在梁的底部，就像一群小士兵在站岗。
还有哦，在一些复杂的图纸里，可能会有括号或者其他标注。
这括号里的内容也很重要呢。
它可能是在说明这底筋的特殊情况，比如说这钢筋是在某个特定的区域才这样配置的，或者是跟其他钢筋有特殊的关系。
咱再说说那个钢筋的间距。
有时候也会在标示里体现出来。
要是看到类似@200这样的标注，这就是说钢筋之间的间距是200毫米哦。
这就像给每个小士兵都安排了合适的站位，让它们在梁底发挥最大的作用。
宝子，你可别小看了这些标示方法。
这对盖房子、做建筑工程的人来说，那可是像密码一样重要呢。
要是看错了或者理解错了，那梁的受力可就不对啦，就像搭积木搭错了一块，可能整个房子都不稳当了。
所以啊，不管是工程师还是工人师傅，都得把这些梁底筋的标示方法弄得清清楚楚的。
这样才能保证咱们的建筑安安稳稳的，像个可靠的大巨人一样，能经得住风吹雨打呢。
钢筋标注法
一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
