项目施工现场临时用电方案模板
临时用电施工方案模板
临时用电施工方案模板一、工程概况本工程位于（具体位置），主要包括（具体建筑或设施）的临时用电需求。
工程规模、预计工期以及用电负荷等基本情况如下：工程规模：预计工期：用电负荷：二、用电需求分析根据工程实际情况，对临时用电需求进行详细分析，包括用电设备的种类、数量、功率、使用时间等。
根据用电需求分析，确定临时用电的负荷总量、用电高峰期以及用电波动情况。
三、电源接入方案根据用电需求及现场实际情况，制定电源接入方案。
包括接入点的选择、接入容量、接入方式（如架空线、电缆等）以及接入点的安全防护措施等。
四、配电系统设计根据用电需求、电源接入方案以及现场条件，设计配电系统。
包括配电箱的设置、开关柜的配置、电缆桥架或电缆沟的布置等。
确保配电系统能够满足用电需求，同时符合相关安全标准。
五、电缆选择与敷设根据配电系统设计，选择合适的电缆类型和规格。
电缆的敷设应遵循相关规定，确保电缆的安全、可靠运行。
同时，对电缆的防护、固定以及标识等进行详细规划。
六、安全保护措施为确保临时用电安全，制定以下安全保护措施：漏电保护：设置漏电保护器，确保用电设备在漏电时能够及时切断电源。
过载保护：设置过载保护器，防止用电设备因过载而损坏。
短路保护：设置短路保护器，防止因短路引起的火灾等事故。
接地保护：确保用电设备接地良好，防止触电事故发生。
七、施工组织与管理为确保临时用电施工顺利进行，制定以下施工组织与管理措施：明确施工责任人和施工人员职责，确保施工过程中的安全和质量。
制定施工进度计划，确保施工按时完成。
加强施工现场管理，确保施工现场整洁、有序。
对施工过程进行监督检查，及时发现并解决问题。
八、应急预案与措施为应对可能发生的突发事件，制定以下应急预案与措施：建立应急救援队伍，确保在紧急情况下能够及时响应。
配备必要的应急救援设备，如灭火器、急救箱等。
对施工人员进行应急培训，提高他们在紧急情况下的应对能力。
制定详细的应急预案，包括火灾、触电等突发事件的应对措施。
建筑施工工地临时用电方案
建筑施工工地临时用电方案一、工程概况本工程为建筑施工工地临时用电项目，主要包括主体建筑、辅助设施及室外工程。
工程地点位于XXX市XXX区，占地面积约XXX平方米。
本工程临时用电主要包括施工期间各施工队伍的生活用电、施工设备用电以及施工现场照明用电等。
为确保施工期间用电安全、可靠、合理，特制定本临时用电方案。
二、用电管理1. 用电管理制度（1）建立健全用电管理制度，明确用电负责人，负责对施工现场临时用电的管理、检查和监督。
（2）定期对用电设备进行检查、维护，确保设备安全运行。
（3）严格执行国家有关电气安全规定，对违反规定的行为进行严肃处理。
2. 用电负荷计算根据施工现场实际需求，合理计算用电负荷，确保供电系统稳定运行。
3. 用电设备管理（1）用电设备必须符合国家标准，禁止使用淘汰、老化、损坏的电气设备。
（2）定期对用电设备进行保养、维修，确保设备性能良好。
三、电工1. 电工人员要求（1）电工人员必须具备相应的电工操作证，持证上岗。
（2）电工人员应具备一定的电气知识和实际操作能力，熟悉施工现场用电设备。
2. 电工职责（1）负责施工现场临时用电设备的安装、调试、维修和拆除工作。
（2）定期对施工现场进行电气安全检查，发现问题及时整改。
（3）做好用电设备的日常保养工作，确保设备安全运行。
四、安全距离与外电防护1. 安全距离根据国家电气安全规定，设置合理的电气安全距离，防止触电事故的发生。
2. 外电防护（1）对施工现场的外电线路进行防护，设置安全警示标志，提醒施工人员注意安全。
（2）对易受外力影响的电线、电缆进行加固、保护，防止因外力损坏导致触电事故。
（3）定期检查外电线路，发现安全隐患及时处理。
五、电缆线路1. 电缆线路设计（1）根据用电负荷计算结果，合理选择电缆类型、截面和长度。
（2）电缆线路应尽量短，减少线路损耗，降低线缆敷设过程中的安全隐患。
（3）电缆线路应避免交叉、重叠，确保线路整齐、有序。
2. 电缆敷设（1）电缆敷设前，应检查电缆的外观、绝缘性能，确认无损坏、漏电现象。
临时用电施工方案(范本)
临时用电施工方案(范本)一、工程概况本工程为某建设项目临时用电施工，主要包括施工现场的临时用电线路敷设、配电系统安装及用电设备的接入。
工程范围涵盖整个建设项目施工现场，工程周期预计为6个月。
以下针对临时用电施工过程中的关键环节，制定详细的施工方案。
二、用电管理1. 用电管理制度：建立健全用电管理制度，明确用电管理部门和责任人，严格执行国家及地方相关用电安全管理规定。
2. 用电负荷：根据施工现场实际需求，合理计算用电负荷，确保电力系统稳定运行。
3. 用电设备管理：对施工现场的用电设备进行统一管理，定期检查、维护，确保设备安全可靠。
4. 用电记录：建立用电记录制度，定期对用电量、用电负荷等进行监测和记录，为用电管理提供依据。
三、电工1. 人员配置：根据工程规模和用电需求，配备足够数量的专业电工，负责施工现场的临时用电施工、维护和管理。
2. 资质要求：电工需具备相应的职业资格证书，熟悉国家及地方相关用电安全管理规定。
3. 培训与考核：对电工进行定期培训，提高其专业技能和安全意识，确保施工安全。
4. 工作职责：明确电工的工作职责，包括临时用电线路敷设、设备接线、日常检查、维修等。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置安全距离，确保施工现场的人员、设备与带电体之间保持安全距离。
2. 防护措施：a. 对施工现场的高压线路进行绝缘处理，避免发生触电事故。
b. 在危险区域设置警示标志，提醒施工人员注意安全。
c. 定期检查防护设施，确保其完好有效。
d. 加强对施工人员的安全教育培训，提高安全意识。
五、电缆线路1. 线路设计：根据施工现场的实际用电需求，合理设计电缆线路，确保线路安全、经济、合理。
a. 选择合适的电缆类型和规格，满足用电负荷要求。
b. 确定电缆线路的敷设方式，包括架空、直埋、电缆沟等。
c. 确保电缆线路的敷设路径避免交叉和干扰，减少故障发生。
2. 敷设要求：a. 电缆敷设前应进行外观检查，确认无损伤、缺陷。
工程临时用电施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积XX万平方米，包括住宅、商业、办公等多元化功能。
为确保施工现场的安全、高效、文明施工，根据国家相关法律法规及施工现场实际情况，特制定本临时用电施工方案。
二、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《建设工程施工现场临时用电安全技术规范》（GB50194-2014）3. 《施工现场临时用电安全技术规范》（GB50174-2014）4. 《建设工程施工现场消防安全技术规范》（GB50720-2011）5. 工程设计图纸及相关施工图6. 施工现场实际情况三、施工原则1. 安全第一，预防为主，综合治理。
2. 严格执行国家和行业有关施工规范、标准和操作规程。
3. 确保施工现场临时用电安全、可靠、经济、合理。
四、施工组织与管理1. 施工组织（1）成立临时用电施工领导小组，负责施工现场临时用电的总体管理和协调。
（2）设立临时用电施工管理员，负责施工现场临时用电的具体实施和管理。
（3）明确各工种、岗位的用电安全责任，加强用电安全教育。
2. 管理制度（1）建立健全施工现场临时用电管理制度，明确用电安全操作规程。
（2）加强施工现场临时用电的检查、巡查，确保用电安全。
（3）定期对施工现场临时用电设施进行检查、维护，发现问题及时整改。
五、临时用电施工方案1. 临时用电系统设计（1）根据施工现场实际情况，合理选择电源接入点。
（2）根据用电需求，确定用电负荷等级和配电系统。
（3）设计临时用电线路，包括配电线路、照明线路、动力线路等。
（4）设计临时用电设备，包括配电箱、开关箱、电缆、电线等。
2. 临时用电设备选型（1）根据施工现场用电负荷等级，选择合适的配电箱、开关箱等设备。
（2）根据用电需求，选择合适的电缆、电线等材料。
（3）选用符合国家标准的临时用电设备，确保设备质量。
3. 临时用电线路敷设（1）临时用电线路敷设应符合规范要求，保证线路安全、可靠。
施工现场临时用电施工方案范例
施工现场临时用电施工方案范例在进行施工工程时，临时用电是至关重要的一环。
合理的临时用电施工方案不仅可以确保施工的正常进行，还可以保障施工现场安全。
接下来将提供一个临时用电施工方案的范例，供参考。
一、施工现场情况分析1.1 现场用电需求分析在选择临时用电方案之前，首先需要对施工现场的用电需求进行充分的分析。
包括施工机械设备、照明、动力等方面的需求。
1.2 现场用电环境分析考虑施工现场的用电环境，包括现场的地形、气候等因素对临时用电的影响，确保施工过程中用电环境的安全和稳定。
二、临时用电方案设计2.1 电源选择根据现场需求，选择合适的电源方案，可以是临时接入市电，也可以是使用发电机等临时供电设备。
2.2 电缆敷设根据施工现场的实际情况，合理规划电缆的敷设路径和方式，确保安全可靠。
2.3 用电设备布置根据用电设备的功率和数量，合理布置设备位置，确保电力分配均衡和用电安全。
2.4 安全措施在临时用电施工过程中，需要加强对电气安全的管理，设置明显的警示标识、安全防护等设施，确保施工现场的安全。
三、施工现场临时用电的管理和维护3.1 用电管理建立临时用电管理制度，定时检查用电设备运行情况，及时处理故障，保障施工现场的正常用电。
3.2 定期维护定期对用电设备进行检修和维护，确保设备的正常运行，延长设备的使用寿命。
四、总结通过上述临时用电施工方案的设计和管理，可以有效保障施工现场的临时用电安全和稳定，提高施工效率，确保施工工程的顺利进行。
在实际施工中，根据具体需求和现场情况，可以进行个性化的调整和优化，以适应不同的施工需求。
以上是关于施工现场临时用电施工方案的范例，希望对您有所帮助。

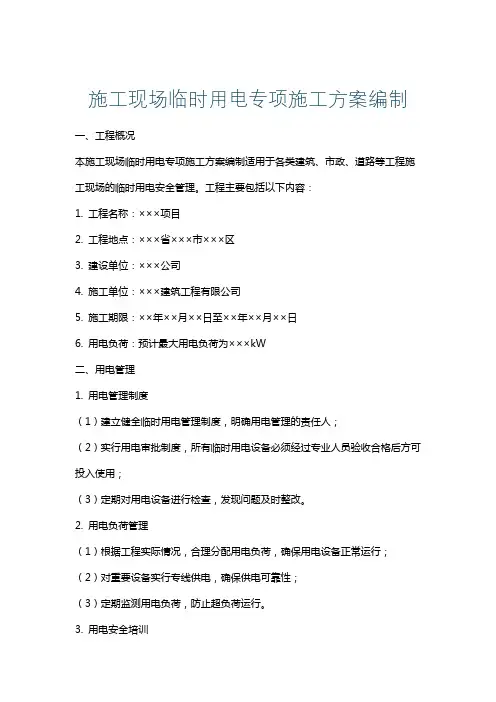

施工现场临时用电专项施工方案编制
施工现场临时用电专项施工方案编制一、工程概况本施工现场临时用电专项施工方案编制适用于各类建筑、市政、道路等工程施工现场的临时用电安全管理。
工程主要包括以下内容：1. 工程名称：×××项目2. 工程地点：×××省×××市×××区3. 建设单位：×××公司4. 施工单位：×××建筑工程有限公司5. 施工期限：××年××月××日至××年××月××日6. 用电负荷：预计最大用电负荷为×××kW二、用电管理1. 用电管理制度（1）建立健全临时用电管理制度，明确用电管理的责任人；（2）实行用电审批制度，所有临时用电设备必须经过专业人员验收合格后方可投入使用；（3）定期对用电设备进行检查，发现问题及时整改。
2. 用电负荷管理（1）根据工程实际情况，合理分配用电负荷，确保用电设备正常运行；（2）对重要设备实行专线供电，确保供电可靠性；（3）定期监测用电负荷，防止超负荷运行。
3. 用电安全培训对施工现场所有用电操作人员进行用电安全培训，内容包括：（1）用电基本知识；（2）安全操作规程；（3）事故案例分析；（4）触电急救方法。
三、电工1. 电工资质要求电工必须具备以下条件：（1）持有国家规定的电工操作证；（2）具备相关工作经验；（3）熟悉施工现场临时用电设备的性能、操作方法及安全防护措施。
2. 电工职责（1）负责施工现场临时用电设备的安装、调试、检查和维修工作；（2）负责对用电设备进行定期检查，发现问题及时整改；（3）负责对用电事故进行调查、分析，并提出处理意见。
四、安全距离与外电防护1. 安全距离（1）施工现场临时用电设备与建筑物、构筑物、道路等保持足够的安全距离；（2）架空线路与地面、建筑物、构筑物等保持足够的安全距离；（3）电缆线路与其他管道、线路等保持足够的安全距离。
建筑施工临时用电方案怎么写
建筑施工临时用电方案怎么写一、工程概况本施工项目为XX建筑工程，位于XX市XX区，占地面积XX平方米，主体建筑为XX层，建筑高度XX米。
工程内容包括土建、装修、安装等。
施工期间，为确保工程顺利进行，需设立临时用电设施，以满足施工现场的用电需求。
本方案主要针对施工现场临时用电进行详细规划与管理。
二、用电管理1. 用电管理原则（1）严格按照国家及地方相关法律法规、标准规范进行用电管理。
（2）实行用电安全责任制，明确各级管理人员、电工和使用人员的职责。
（3）加强用电安全教育培训，提高员工安全意识。
2. 用电管理制度（1）建立临时用电设备清单，明确设备名称、型号、数量、用电负荷等。
（2）实行用电设备定期检查、维修制度，确保设备安全可靠。
（3）制定临时用电设备操作规程，并严格执行。
三、电工1. 电工人员要求（1）持有国家认可的电工资质证书。
（2）具备丰富的现场施工经验，熟悉临时用电设备的安装、维修和操作。
（3）具备较强的责任心和安全意识。
2. 电工职责（1）负责现场临时用电设施的安装、维修和拆除。
（2）定期检查用电设备，发现问题及时整改。
（3）对现场使用人员进行用电安全培训。
四、安全距离与外电防护1. 安全距离（1）根据国家相关规定，设置安全距离。
（2）在危险区域设置安全警示标志，提醒现场人员注意安全。
2. 外电防护（1）对临近的电力线路进行绝缘处理，防止误碰。
（2）设置安全防护设施，如绝缘挡板、防护网等。
（3）在施工过程中，加强对外电线路的监测，确保安全。
五、电缆线路1. 电缆线路规划（1）根据施工现场用电需求，合理规划电缆线路走向，确保线路短捷、安全、合理。
（2）电缆线路应避免与施工通道、材料堆放区等重合，防止因外力破坏导致电缆故障。
（3）电缆线路应沿固定支架或桥架敷设，确保整齐有序。
2. 电缆选择与敷设（1）根据用电设备负载选择合适的电缆类型、规格，确保电缆安全可靠。
（2）电缆敷设前应进行外观检查，确认无损伤、老化等异常情况。
施工现场临时用电方案(顶管)
施工现场临时用电方案(顶管)一、工程概况本工程为顶管施工项目，主要包括顶管作业、土方开挖、管道铺设及回填等工程内容。
工程地点位于XXX地区，施工面积约为XXX平方米，总工期为XXX 天。
在施工过程中，为确保施工现场临时用电安全、可靠、合理，特制定本临时用电方案。
二、用电管理1. 用电管理原则：严格按照国家及地方相关法规、规范进行用电管理，实行“安全第一，预防为主”的方针，确保施工现场临时用电安全。
2. 用电管理制度：建立健全用电管理制度，明确各级管理人员职责，加强用电安全管理，定期对用电设施进行检查、维修、保养。
3. 用电负荷：根据施工现场实际情况，合理配置用电负荷，确保用电设备正常运行。
4. 临时用电设施：临时用电设施包括电缆线路、配电柜（盘）、配电箱、开关箱、电器装置等，应满足施工需求，并符合国家及地方相关规定。
三、电工1. 电工人员要求：电工应具备相应的职业资格证书，熟悉施工现场临时用电设备的性能、原理及操作方法。
2. 电工职责：负责施工现场临时用电设施的安装、维修、检查及拆除工作，确保用电安全。
3. 培训与考核：定期对电工进行培训，提高电工业务水平，加强安全意识。
对电工进行考核，合格后方可上岗。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，施工现场临时用电设备应保持以下安全距离：- 人与带电体之间：不小于0.5米；- 带电体与带电体之间：不小于0.8米；- 电缆线路与地面：不小于0.5米；- 电缆线路与其他设施：不小于0.5米。
2. 外电防护：- 施工现场周边应设置安全警示标志，提醒施工人员注意外电设施；- 施工过程中，应避免外电设施损坏，如有损坏，应立即报告相关部门进行抢修；- 施工现场应配备防护用品，如绝缘手套、绝缘鞋、绝缘棒等，以备不时之需。
五、电缆线路1. 电缆线路设计：根据施工现场实际用电需求，合理设计电缆线路走向、长度及敷设方式，确保电缆线路安全、可靠。
- 电缆线路应避免敷设在地势低洼、易受机械损伤、腐蚀性气体及化学腐蚀物质的地方；- 电缆线路应避免与热力管道、排水管道等设施交叉敷设，确保安全间距；- 电缆线路敷设应满足施工进度需求，避免因电缆线路敷设不当影响施工进度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程施工现场临时用电方案编制人：审核人：批准人：工程有限公司年月日目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (3)四、施工组织 (3)五、现场临时用电变压器的校核 (4)六、现场配电线路的设计 (6)七、绘制临时供电施工图 (10)八、建立安全用电管理制度 (18)九、临时用电技术资料管理 (18)十、临时用电保护 (19)十一、临时用电消防措施 (20)十二、临时用电安全管理措施 (21)十三、临时用电安全技术措施 (22)一、编制依据1.1 工程《施工组织设计》1.2《施工现场临时用电安全技术规范》（JGJ46－2005）1.3《建筑施工现场供电安全规范》（GB50194－93）1.4《电气装置安装工程施工及验收规范汇编》1.5《施工现场文明安全管理规定》1.6《建筑施工安全检查标准》（JGJ59－99）二、工程概况2.1本工程建设地点位于，西侧，工程总建筑面积约为万m2。
2.2 工程总共有幢单体和。
2.3本工程施工场地大，且变压器位于现场侧，现场用电设备分布零散，对临电线路的敷设带来不便，施工期间需要加强临电的日常维护和管理。
三、施工准备3.1根据现场特点，进行施工现场配电线路，配电箱等选择与布置。
3.2组织相关人员熟悉现场，进行有关安全技术交底。
3.3按照本方案组织人员和电器设备、电线、电缆。
四、施工组织4.1施工现场临时用电管理网络现场总指挥：现场生产管理：现场电气负责：现场安全管理：木工管理：钢筋管理：砼工管理：4.2机械设备配置见附表。
4.3施工现场临时用电总体布置·现场配电的原则：三级配电，两级保护。
·箱式变压器→现场一级电箱→现场二级电箱→用电手提电箱4.4供电方式及线路布局·现场临时供电系统采用TN－S方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明，以保证供电的可靠性。
根据现场实际，选择配电线路的埋地及架空方式，并在各单体工程边设置二级配电柜。
4.5配电线路及配电箱的选择·现场供电采用铜芯塑套或铜芯橡套电缆，线径采用需要系数法进行设计计算，并按压降小于5％进行校核。
·配电箱、开关箱均采用标准配电箱，其要求符合《施工现场临时用电技术规范》的要求。
五、现场临时用电变压器的校核现场临时用电内容包括施工动力用电、照明用电、生活区用电等。
5.1根据施工现场设备计划，计算主要机械的总用电负荷。
主要机械、照明设备用电负荷表用电设备的总负荷P计：P1P计=1.24 （K1+ K2P2）cos其中 P1＝（23×3＋40＋4×44＋2×75＋1.1×15＋4×4.5+4×2.8+2×4.5＋1×4.5＋2×15＋1×0.5＋2×1.5＋2×20＋4＋6×3＋5.5＋40)=597.6KWP2＝（2×30＋5×21＋3×4）=177KW597.6P计=1.24 （0.5× + 0.5×177）0.75=605KVAP变=1.05 P计=620KVA经计算高峰期最大用电量为620kvA，考虑各专业分包单位的用电量，本工程需设置两台500kvA的变压器，施工现场在东北侧业主提供了一台500kvA 变压器，暂时可满足施工需要，等专业分包队伍进场后，一台变压器不能满足要求时，向甲方申请再安装一台变压器。
六、现场配电线路的设计现场配电线路说明：·由箱式变压器三相五线引入，电源采用集中管理。
在变配电箱周围打入接地极，然后从箱式变压器配电室以三相五线制方式输送至各单体工程用电设备。
现场所有施工用电线路均采用三相五线制NT-S保护，从一级配电到二级配电箱的电缆均采用埋地敷设，深度为700mm，沟内线缆上部设硬防护，地面处设置标志杆；二级箱至用电设备箱也为埋地敷设。
本工程施工现场采用三级配电保护，场区内设置考虑3个一级配电箱，生活区单独考虑一个一级箱，1#、4#楼设置一个一级配电箱；2#、3#楼设置一个一级配电箱。
然后由一级配箱分送至各单体二级配电箱，再由二级配电箱分配至各用电设备。
·结构楼层的施工时，在首层设置一个二级电箱，上部结构施工用电，沿水电在顶板上的预留洞口，沿结构向上布置电缆，在每两层设一只三级配电箱，再由三级配箱分别拉出开关箱接至楼层施工用电部位。
·本工程电箱布置统一按我公司CI形象统一布置。
6.1、现场各配电线路的设计由于本工程场地较大，单体工程多，配电线路较为复杂。
在现场由甲方提供了一个500kvA箱式变压器，再由箱式变压器配电室接出，分三路。
编号为A1～A3路。
具体线路设计如下：箱式变压器分三路：第一路送往生活区编号为A1路第二路送往楼编号为A2路第三路送往楼编号为A3路主线A1路分四路：第一路送往宿舍楼编号为B11路第二路送往编号为B12路第三路送往编号为B13路第四路送往编号为B14路第五路送往机修间编号为B15路主线A2路分八路：第一路送往电焊棚编号为B21路第二路送往楼施工电梯编号为B22路第三路送往楼楼层工作面编号为B23路第四路送往楼塔吊编号为B24路第五路送往楼施工电梯编号为B25路第六路送往楼塔吊编号为B26路第七路送往楼楼层工作面编号为B27路第八路送往钢筋加工场编号为B28路主线A3路分八路：第一路送往模板加工场编号为B31路第二路送往钢筋加工场编号为B32路第三路送往楼楼层工作面编号为B33路第四路送往楼塔吊编号为B34路第五路送往楼施工电梯编号为B35路第六路送往楼施工电梯编号为B36路第七路送往楼塔吊编号为B37路第八路送往楼楼层工作面编号为B38路6.2、干线、支干线截面选择由于线路较多，较为零散，现选取其中A2路线路进行计算。
6.2.1 线路电缆选择（1）主干线A2截面选择：支线B21主要考虑电焊机；支线B22、B26主要考虑施工电梯；支线B23、B27主要考虑塔吊；B24、B28楼层内考虑电渣压力焊机、电焊机、振动棒及现场照明；B25考虑钢筋加工机械。
主要机械、照明设备用电负荷表①干线A2电缆选用按导线允许电流选择导线截面：I=1000P/（√3 U线COSψ）将U线=380、COSψ=0.75代入前式可简化为：I=2P (简明施工计算手册P936页)故I=2P=2×（52＋88＋75＋8.8＋2×4.5＋2×2.8＋30＋5×21＋15＋0.5＋2＋3）=2×321.8A=655.2A按导线电压降进行选择导线截面：S= PL/Cε=655.2×61/(77×5)=103.8m㎡选取BX3×150+2×70（额定容量为470A）,由于塔吊、地泵、施工电梯、电焊机不会同时开启使用，故此型号电缆满足要求。
②支线B21电缆型号选用I=2P=5×21=105A按导线电压降进行选择导线截面：S= PL/Cε=105×45/(77×5)=12m㎡选取BX 3×25+2×16 （额定容量为145 A）满足要求。
③支线B22电缆型号选用支线B22电缆型号选用I=2P=2×44=88A按导线电压降进行选择导线截面：S= PL/Cε=88×30/(77×5)=6.8m㎡选取BX3×16+2×10 （额定容量为110A）满足要求。
④支线B23电缆型号选用I=2P=2×（8.8+30+21+4）=127.6A按导线电压降进行选择导线截面：S= PL/Cε=127.6×4/(77×5)=1.3m㎡选取BX3×25+2×16（额定容量为145A）满足要求。
⑤支线B24电缆型号选用I=2P=2×26=52A按导线电压降进行选择导线截面：S= PL/Cε=52×13/(77×5)=1.7m㎡选取BX3×16+2×10（额定容量为110A）满足要求。
⑥支线B25电缆型号选用I=2P=2×（2×4.5+2×2.8+15）=29.6A按导线电压降进行选择导线截面：S= PL/Cε=29.6×7/(77×5)=0.7m㎡选取BX3×16+2×10（额定容量为110A）满足要求。
⑦支线B26电缆型号选用I=2P=2×44=88A按导线电压降进行选择导线截面：S= PL/Cε=88×48/(77×5)=10.9m㎡选取BX3×16+2×10 （额定容量为110A）满足要求。
⑧支线B27电缆型号选用I=2P=2×（8.8+30+21+4）=127.6A按导线电压降进行选择导线截面：S= PL/Cε=127.6×45/(77×5)=14.9m㎡选取BX3×25+2×16（额定容量为145A）满足要求。
⑨支线B28电缆型号选用I=2P=2×（8.8+30+21+4）=127.6A按导线电压降进行选择导线截面：S= PL/Cε=127.6×4/(77×5)=1.3m㎡选取BX3×25+2×16（额定容量为145A）满足要求。
同理可计算出其余各路的电缆型号：干线：A1路电缆型号：BX3×150＋2×70（额定容量为470 A）A3路电缆型号：BX3×150＋2×70（额定容量为470 A）支线: B11路电缆型号：BX3×10+2×6 （额定容量为85A）B12路电缆型号：BX3×25+2×16 （额定容量为85A）B13路电缆型号：BX3×10+2×6 （额定容量为85A）B14路电缆型号：BX3×16+2×10 （额定容量为85A）B15路电缆型号：BX3×16+2×10 （额定容量为85A）B31路电缆型号：BX3×25+2×16（额定容量为145A）B32路电缆型号：BX3×25+2×16（额定容量为145A）B33路电缆型号：BX3×25+2×16（额定容量为145A）B34路电缆型号：BX3×16+2×10（额定容量为145A）B35路电缆型号：BX3×16+2×10（额定容量为145A）B36路电缆型号：BX3×16+2×10（额定容量为145A）B37路电缆型号：BX3×16+2×10（额定容量为145A）B38路电缆型号：BX3×25+2×16（额定容量为145A）七、绘制临时供电施工图对于PE线的说明:根据规范《施工现场临时用电安全技术规范》（JGJ 46-2005）5.1.8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE 线截面。
