西南大学2019年秋[0928]《传感器与测试技术》作业参考答案
西南大学网络与继续教育学院
课程名称：《传感器与测试技术》课程代码：0928 学年学季：20192
单项选择题
1、传感器在正、反行程中输出输入曲线不重合称为( )。
重复性
非线性
迟滞/【对】
灵敏度误差
2、下列测力传感器中，属于发电型测力传感器的是( )。
磁电感应式传感器/【对】
应变式传感器
自感式传感器
电容式传感器
3、某些电介质，当在电介质极化方向施加电场，它会产生变形，这种现象称为( )。
B. 负压电效应
逆压电效应/【对】
无压电效应
正压电效应
4、磁场屏蔽用的屏蔽体由强磁材料制成，由于其( )极小，因而干扰源所产生的磁通大部分被限制在强磁屏蔽体内。
磁感应强度
电阻
磁阻/【对】
5、直流电桥的平衡条件可以概括为( )。
对臂阻抗之比相等
相邻臂阻抗之和相等
对臂阻抗之积相等/【对】
相邻臂阻抗之积相等
6、光敏元件在无光照时，两端加电压后产生的电流称为( )。
光电流
暗电流/【对】
启动电流
截止电流
7、在霍尔元件的主要指标中，KH是指( )灵敏度。
电势。
西南大学2019春[0928]《传感器与测试技术》作业答案
![西南大学2019春[0928]《传感器与测试技术》作业答案](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/cef6a8236bd97f192379e93d.webp)
西南大学 网络与继续教育学院课程代码： 0928 学年学季：20191单项选择题1、环境温度变化后，光敏元件的光学性质也将随之改变，这种现象称为()。
温度变化会引起光敏元件的光电流及光谱特性等变化。
1. 光照特性2. 温度特性3. 频率特性4.光谱特性2、在光的作用下，能够使物体内部产生一定方向的电动势的现象叫( )。
1. 光生伏特效应2. 热释电效应3. 声光效应4.光电导效应3、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对二阶传感器有( )和固有频率。
1. 阻尼比2. 时间常数3. 上升时间4.超调量4、某些电介质，当在电介质极化方向施加电场，它会产生变形，这种现象称为( )。
1. B. 负压电效应2. 逆压电效应3.无压电效应4.正压电效应5、自感式电感传感器中，变气隙型灵敏度高，对电路的放大倍数要求低，但非线性严重，制造装配困难；( )灵敏度较低，但有良好的线性，量程较大，制造装配比较方便，应用较广；螺管型的灵敏度更低，但量程大，线性性较好，制造装配方便，批量生产的互换性强，应用越来越多。
1.E. 涡流型2.变磁通型3.差动变压器型4.变面积型6、6. 变气隙式自感传感器，当街铁移动靠近铁心时，铁心上的线圈电感量（①增加②减小③不变）（2分）1.不变2.增加3.减小7、影响压电式传感器工作性能的因素很多，产生误差的原因主要有：( )、横向灵敏度、环境湿度的影响、基座应变的影响和噪声的影响等。
1.磁场的影响2.声压的影响3.环境温度的影响4.静电耦合的影响8、由于受到电阻丝( )的限制，绕线式电位计分辨力不高。
1.位置2.种类3.直径4.阻值9、对于电涡流传感器的谐振测位移电路，当无金属导体靠近时，其输出电压( )。
1.最小 2. 随机变化3. 中间点4.最大10、金属在受到外力作用时，会产生相应的应变，其电阻也将随之发生变化，这种物理现象称为( )。
1. 霍尔效应2. 压电效应3. 应变效应4.光电效应11、将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是( )。
西南大学18秋[0928]传感器与测试技术作业答案
![西南大学18秋[0928]传感器与测试技术作业答案](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ca6dfb2c83c4bb4cf7ecd1e7.webp)
1、金属应变片与应变电阻材料本身相比较，前者的灵敏系数( )。
1.与前者相等2.大3.小2、传感器在正、反行程中输出输入曲线不重合称为( )。
1.重复性2.非线性3.迟滞4.灵敏度误差3、用脉冲锤激振时，为了获得较宽的激振频率，可( )。
1.增加锤头硬度2.增大锤重3.增加敲击力4.减小冲击力4、在检测技术中，很多场合采用的是压电型换能器，发射超声波利用压电材料的逆压电效应，而接收信号则1.光电效应zxl2.多普勒频移3.多普勒效应4.正压电效应5、变间隙式电容传感器的非线性误差与极板间初始距离d0之间是( )。
1.正比关系2.反比关系3.无关系6、下列测力传感器中，属于发电型测力传感器的是( )。
1.磁电感应式传感器2.应变式传感器3.自感式传感器4.电容式传感器7、热释电红外传感器的主要原理是首先对红外辐射进行( )，使恒定辐射变成交变辐射，不断地引起铁电输出交变信号。
1.补偿2.滤波3.卷积4.调制8、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对一阶传感器有( )。
1.稳定时间2.时间常数3.阻尼比4.超调量9、属于传感器动态特性指标的是( )。
1.稳定性2.过冲量3.迟滞4.线性度10、磁场屏蔽用的屏蔽体由强磁材料制成，由于其( )极小，因而干扰源所产生的磁通大部分被限制在强1.磁感应强度2.电阻3.磁阻11、热电偶可以测量( )。
1.电压2.热电势3.温度4.压力12、为使探头有效地向工件发射和接收超声波，必须使探头和工件探测面之间有良好的声耦合，耦合方式可1.液浸2.液介3.气介4.固介13、直流电桥的平衡条件可以概括为( )。
1.对臂阻抗之比相等2.相邻臂阻抗之和相等3.对臂阻抗之积相等4.相邻臂阻抗之积相等14、传感器的动态标定主要是研究传感器的动态响应，而与动态响应有关的参数，对二阶传感器有阻尼比和1.超调量2.时间常数3.固有频率4.上升时间15、在霍尔元件的主要指标中，KH是指( )灵敏度。
0928西南大学《传感器与检测技术》试题及答案
西南大学2016年《传感器与检测技术》试题一、填空：1、检测系统的静态特性指标主要有测量范围、精度等级、灵敏度、线性度、迟滞、重复性、分辨力、稳定性、可靠性等。
2、霍尔元件灵敏度的物理意义是表示在单位磁感应强度和单位控制电流作用下的霍尔电势大小。
霍尔元件的灵敏度与元件材料的霍尔常数有关，还与霍尔元件的几何尺寸有关；霍尔元件的霍尔电极要求欧姆接触。
霍尔式传感器可用来测量电流，磁场，位移，压力。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表面后产生的光电效应分为三类。
第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材 ________ 效应，这类元件有光敏电阻、光敏二极管、光敏三极管;第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池。
4、热电偶的测温原理热电效应；热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的。
国际电工委员会推荐工业用标准热电偶_8_种在热电偶冷端温度补偿中补偿导线法（即冷端延长线法）的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5、压电式传感器的工作原理是：某些晶体或多晶陶瓷，当沿着一定方向受到外力作用时，内部就产生极化现象，同时在某两个表面上产生大小相等符号相反的电荷，这种现象称为正压电效应。
反之，如对晶体施加一定外电场，晶体本身将产生机械变形，这种现象称为逆压_ 电效应。
压电材料可分为三大类：压电晶体（包括石英晶体和其他单晶体材料）、压电陶瓷、新型压电材料（如压电半导体、有机高分子材料等）。
6、变气隙长度式自感传感器，用来测量线位移，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）变气隙面积式传感器，用来测量角位移，当气隙面积增大时，铁芯上的线圈电感量（① 增加②减小③不变）7、检测系统（仪表）产生测量误差的原因有：测量原理的局限、测量方法的不尽完善、环境因素和外界干扰的存在以及测量过程可能会影响被测对象的原有状态等仪表的精度等级是用仪表的（①相对误差②绝对误差③引用误差）来表示的;根据测量误差的性质（或出现的规律）,测量误差可分为系统误差、随机误差和粗大误差三类。

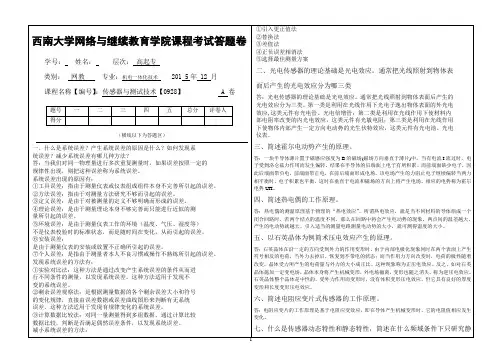

2015年秋西南大学《传感器与测试技术》(0928)标准答案(新)
系统误差出现的原因有：
①工具误差：指由于测量仪表或仪表组成组件本身不完善所引起的误差。
②方法误差：指由于对测量方法研究不够而引起的误差。
③定义误差：是由于对被测量的定义不够明确而形成的误差。
④理论误差：是由于测量理论本身不够完善而只能进行近似的测
量所引起的误差。
六、简述电阻应变片式传感器的工作原理。
答：电阻应变片的工作原理是基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。
七、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性。
答：传感器的特性是指传感器所特有性质的总称。而传感器的输入输出特性是其基本特性，一般把传感器作为二端网络研究时，输入输出特性是二端网络的外部特性，即输入量和输出量的对应关系。由于输入量的状态（静态、动态）不同分静态特性和动态特性。静态特性是指当输入量为常量或变化极慢时传感器输入-输出特性。动态特性指当输入量随时间变化时传感器的输入-输出特性。可以从时域和频域来研究动态特性。
减小系统误差的方法：
①引入更正值法
②替换法
③差值法
④正负误差相消法
⑤选择最佳测量方案
二、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为哪三类
答：光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。
(完整word版)《传感器与检测技术》习题答案--周杏鹏
传感器与检测技术习题答案第一章1.1答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。
比如：先进的传感器技术助力现代化石油钻井平台建设。
为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置,使用了感应式传感器.在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm，满足了近海海上勘探工作环境极为恶劣的所有要求.1。
2对于传感器，一般要求是：①准确性：输出信号必须反映其输入量，即被测量的变化。
因此，传感器的输出与输入关系必须是严格的单值函数关系，最好是线性关系.②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。
③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他:如耐腐蚀性、功耗、输出信号形式、体积、售价等。
1。
3答：功能:信号调理:在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。
信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似.区别：信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息,并对这些信息按照功能要求进行处理。
可以说，信号调理是进行信号处理的基础。
组成：信号调理:信号放大、信号滤波、A/D转换信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器(DSP）等1.4答：分类见表1—1（P8)1.5答:按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、光学量、状态量等。
1。
6答：1.不断拓展测量范围，提高管检测精度和可靠性2重视非接触式检测技术研究3检测系统智能化第二章2.1答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化,空中电磁波扰动等）综合作用的结果。
西南大学网络学院2019秋0928]《传感器与测试技术》作业答案
![西南大学网络学院2019秋0928]《传感器与测试技术》作业答案](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/3d07e2e0d0d233d4b14e69fe.webp)
课程代码： 0928 单项选择题
学年学季：20192
1、传感器在正、反行程中输出输入曲线不重合称为(
)。
.
重复性
.
非线性
.
迟滞
.
灵敏度误差
2、下列测力传感器中，属于发电型测力传感器的是(
)。
.
磁电感应式传感器
.
应变式传感器
.
自感式传感器
.
电容式传感器
3、某些电介质，当在电介质极化方向施加电场，它会产生变形，这种现象称为(
.
A.√
.
B.×
40、多普勒效应就是声源的发射点与接收点的距离有相对变化时，则在接收点接收到的声波频率与声源的发射点的声波频率
)。
.
减小寄生电容
.
补偿温度变化的影响
.
可以测量静态信号
.
减小边缘效应
29、由不同波源发出的频率相同、振动方向相同、相位相同或相位差恒定的两个波在空间相遇时，某些点振动始终加强，某
(
.
透射
.
干扰
.
反射
.
干涉
)现象。
30、用于检测的超声波换能器有(
.
电热型
.
热电型
.
机械型
.
压电型
)、磁致伸缩型、电磁型、有振动板型、弹性表面波型等。
.
A.√
.
B.×
37、半导体薄片置于磁感应强度为 B 的磁场(磁场方向垂直于薄片)中，当有电流流过时，在垂直于电流和磁场的方向上将产
.
A.√
.
B.×
38、金属丝的电阻应变效应中，引起电阻改变的主要原因是电阻率的改变。
(0928)《传感器与测试技术》大作业A答案精选全文
答：该热电阻测量温度电路由热敏电阻、测量电阻和显示电表组成。
图中G为指示电表，R1、R2、R3为固定电阻，Ra为零位调节电阻。热电阻都通过电阻分别为r2、r3、Rg的三个导线和电桥连接，r2和r3分别接在相邻的两臂，当温度变化时，只要它们的Rg分别接在指示电表和电源的回路中，其电阻变化也不会影响电桥的平衡状态，电桥在零位调整时，应使R4=Ra+Rt0为电阻在参考温度（如0C）时的电阻值。三线连接法的缺点之一是可调电阻的接触电阻和电桥臂的电阻相连，可能导致电桥的零点不稳
实用价值：可大大简化热电偶的选配工作。在实际工作中，只要获得有关热电极与标准铂电极配对的热电动势，那么由这两种热电极配对组成热电偶的热电动势便可由上式求得，而不需逐个进行测定。
误差因素：参考端温度受周围环境的影响
减小误差的措施有：
a 0oC恒温法
b 计算修正法（冷端温度修正法）
c 仪表机械零点调整法
d 热电偶补偿法
e 电桥补偿法
f 冷端延长线法
十、霍尔元件的不等位电动势的概念是什么？温度补偿的方法有哪几种？
答：霍尔组件的不等位电势是霍尔组件在额定控制电流作用下，在无外加磁场时，两输出电极之间的空载电势，可用输出的电压表示。
温度补偿方法：a分流电阻法：适用于恒流源供给控制电流的情况。b电桥补偿法
二、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为哪三类。
答：第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；
第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；
《传感器与测试技术》作业和答案
《传感器与测试技术》作业（1）和（2）答案按照《传感器与测试技术》课程教学设计方案的要求，本课程的平时作业共布置4次记分作业，每次作业满分2.5分，共10分。
在完成记分作业的前提下，辅导教师还可根据学生学习的实际情况，再布置一些有针对性的作业，作为对记分作业的补充，供学生更好地掌握学习内容。
前2次的记分作业如下：第1次记分作业：第5周前完成1．画出测试系统的组成框图，并说明各组成部分的作用。
答：传感器做为测试系统的第一环节，将被测系统或测试过程中需要观测的信息转化为人们所熟悉的各种信号。
通常，传感器将被测物理量转换成以电量为主要形式的电信号。
信号变换部分是对传感器所送出的信号进行加工，对信号进行放大等。
显示与记录部分将所测信号变为一种能为人们所理解的形式，以供人们观测和分析。
2．为满足测试需要，对传感器的一般要求有哪些？答：（1）灵敏度高，线性度好；（2）输出信号信噪比高，这要求其内噪声低，同时不应引入外噪声；（3）滞后、漂移小；（4）特性的复现性好，具有互换性；（5）动态性好；（6）对测量对象的影响小，即“负载效应”较低。
3．传感器的动态特性的评价指标有哪些？答：（1）时间常数τ（2）上升时间（3）稳定时间（或响应时间）（4）超调量δ4．提高传感器性能的方法有哪些？答：（1）非线性校正（2）温度补偿（3）零位法、微差法（4）闭环技术（5）平均技术（6）差动技术（7）采用屏蔽、隔离与抑制干扰措施5．简述应变式电阻传感器的工作原理。
答：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这一现象就是电阻丝的应变效应。
设有一段长为，截面为，电阻率为的金属丝，则它的电阻为当它受到轴向力F而被拉伸(或压缩)时，其、、均发生变化，因应变而导致金属电阻值的变化，即是应变式电阻传感器的工作原理。
6．《传感器与测试技术》教材P80第5题。
答：(1)(2)7．简述压阻式传感器电桥采用恒压源供电和恒流源供电各自的特点。
0928 西南大学《传感器与检测技术》试题及答案解析
西南大学2016年《传感器与检测技术》试题一、填空：1、检测系统的静态特性指标主要有测量范围、精度等级、灵敏度、线性度、迟滞、重复性、分辨力、稳定性、可靠性等。
2、霍尔元件灵敏度的物理意义是表示在单位磁感应强度和单位控制电流作用下的霍尔电势大小。
霍尔元件的灵敏度与元件材料的霍尔常数有关，还与霍尔元件的几何尺寸有关;霍尔元件的霍尔电极要求欧姆接触。
霍尔式传感器可用来测量电流，磁场，位移，压力。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表面后产生的光电效应分为三类。
第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电效应，这类元件有光敏电阻、光敏二极管、光敏三极管；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池。
4、热电偶的测温原理热电效应;热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的。
国际电工委员会推荐工业用标准热电偶 8 种在热电偶冷端温度补偿中补偿导线法（即冷端延长线法）的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5、压电式传感器的工作原理是：某些晶体或多晶陶瓷，当沿着一定方向受到外力作用时，内部就产生极化现象，同时在某两个表面上产生大小相等符号相反的电荷，这种现象称为正压电效应。
反之，如对晶体施加一定外电场，晶体本身将产生机械变形，这种现象称为逆压电效应。
压电材料可分为三大类：压电晶体（包括石英晶体和其他单晶体材料）、压电陶瓷、新型压电材料（如压电半导体、有机高分子材料等)。
6、变气隙长度式自感传感器，用来测量线位移，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）变气隙面积式传感器，用来测量角位移，当气隙面积增大时，铁芯上的线圈电感量（①增加②减小③不变）7、检测系统(仪表)产生测量误差的原因有：测量原理的局限、测量方法的不尽完善、环境 因素和外界干扰的存在以及测量过程可能会影响被测对象的原有状态等仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的； 根据测量误差的性质（或出现的规律），测量误差可分为系统误差、随机误差和粗大误差三类。
西南大学[0928]《传感器与测试技术》参考资料
西南大学 网络与继续教育学院欢迎您！ %E6%9D%8E%E7%A7%91%E7%A7%91 同学 学号：W16108482646002单项选择题1、9. 电位器传器的（线性），假定电位器全长为X max, 其总电阻为R max ，它的滑臂间的阻值可以用R x = （① X max/x R max,②x /X max R max,③ X max/XR max ④X /X max R max ）来计算，其中电阻灵敏度R r=（①A 2p (b +h )/A t, ②B 2pAt /b +h , ③C 2A (b +b )/pt , ④D 2At p(b +h )）。
（4分） 1. 2A(b+b)/pt 2. 2Atp(b+h) 3. 2p(b+h)/At4.2pAt/b+h2、6. 变气隙式自感传感器，当街铁移动靠近铁心时，铁心上的线圈电感量（A 增加，，C 不变，D 不能确定）（2分） 1. A. C 不变 2. B. D 不能确定 3. B 减小 4.A 增3、8. 电容传感器的输入被测量与输出被测量间的关系，除（① A 变面积型 ② B 变极距型 ③ C 变介电常数型）外是线性的。
（2分） 1.2. 3.4、6. 变气隙式自感传感器，当街铁移动靠近铁心时，铁心上的线圈电感量（①增加②减小③不变）（2分） 1. C. 不变 2. 增加 3.减小5、7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的。
