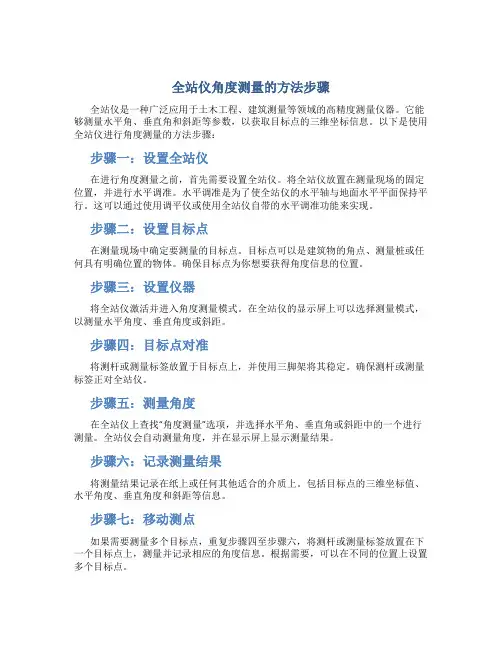

全站仪角度测量的方法步骤
全站仪角度测量的方法步骤全站仪是一种广泛应用于土木工程、建筑测量等领域的高精度测量仪器。
它能够测量水平角、垂直角和斜距等参数，以获取目标点的三维坐标信息。
以下是使用全站仪进行角度测量的方法步骤：步骤一：设置全站仪在进行角度测量之前，首先需要设置全站仪。
将全站仪放置在测量现场的固定位置，并进行水平调准。
水平调准是为了使全站仪的水平轴与地面水平平面保持平行。
这可以通过使用调平仪或使用全站仪自带的水平调准功能来实现。
步骤二：设置目标点在测量现场中确定要测量的目标点。
目标点可以是建筑物的角点、测量桩或任何具有明确位置的物体。
确保目标点为你想要获得角度信息的位置。
步骤三：设置仪器将全站仪激活并进入角度测量模式。
在全站仪的显示屏上可以选择测量模式，以测量水平角度、垂直角度或斜距。
步骤四：目标点对准将测杆或测量标签放置于目标点上，并使用三脚架将其稳定。
确保测杆或测量标签正对全站仪。
步骤五：测量角度在全站仪上查找“角度测量”选项，并选择水平角、垂直角或斜距中的一个进行测量。
全站仪会自动测量角度，并在显示屏上显示测量结果。
步骤六：记录测量结果将测量结果记录在纸上或任何其他适合的介质上。
包括目标点的三维坐标值、水平角度、垂直角度和斜距等信息。
步骤七：移动测点如果需要测量多个目标点，重复步骤四至步骤六，将测杆或测量标签放置在下一个目标点上，测量并记录相应的角度信息。
根据需要，可以在不同的位置上设置多个目标点。
步骤八：精确性检查和校正在测量过程中，确保全站仪的仪器参数设置正确。
检查和校正这些参数可以提高测量结果的准确性。
常见的参数包括仪器高度、仰角和方位角等。
步骤九：结束测量完成所有目标点的测量后，确认所有数据都已记录完整。
关闭全站仪并收集测量设备。
总结全站仪是实现高精度角度测量的重要工具。
使用全站仪进行角度测量的过程包括设置仪器、设置目标点、目标点对准、测量角度、记录测量结果、移动测点、精确性检查和校正等步骤。
备注：以上内容仅供参考，具体操作请遵循使用全站仪的相关使用说明和操作规范。
全站仪测角度步骤详细
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00/00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

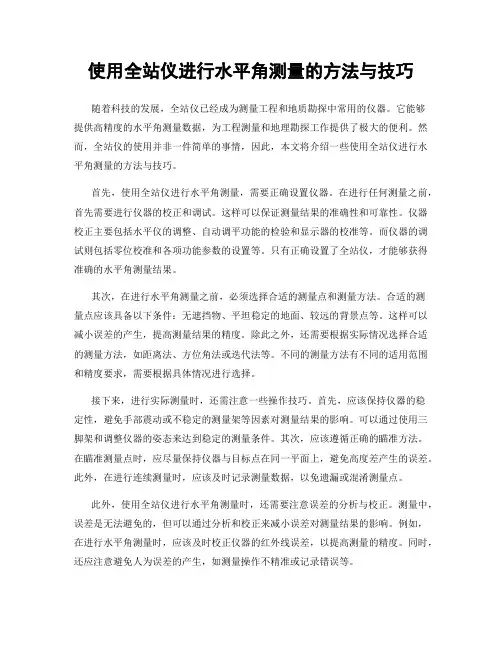

使用全站仪进行水平角测量的方法与技巧
使用全站仪进行水平角测量的方法与技巧随着科技的发展，全站仪已经成为测量工程和地质勘探中常用的仪器。
它能够提供高精度的水平角测量数据，为工程测量和地理勘探工作提供了极大的便利。
然而，全站仪的使用并非一件简单的事情，因此，本文将介绍一些使用全站仪进行水平角测量的方法与技巧。
首先，使用全站仪进行水平角测量，需要正确设置仪器。
在进行任何测量之前，首先需要进行仪器的校正和调试。
这样可以保证测量结果的准确性和可靠性。
仪器校正主要包括水平仪的调整、自动调平功能的检验和显示器的校准等。
而仪器的调试则包括零位校准和各项功能参数的设置等。
只有正确设置了全站仪，才能够获得准确的水平角测量结果。
其次，在进行水平角测量之前，必须选择合适的测量点和测量方法。
合适的测量点应该具备以下条件：无遮挡物、平坦稳定的地面、较远的背景点等。
这样可以减小误差的产生，提高测量结果的精度。
除此之外，还需要根据实际情况选择合适的测量方法，如距离法、方位角法或迭代法等。
不同的测量方法有不同的适用范围和精度要求，需要根据具体情况进行选择。
接下来，进行实际测量时，还需注意一些操作技巧。
首先，应该保持仪器的稳定性，避免手部震动或不稳定的测量架等因素对测量结果的影响。
可以通过使用三脚架和调整仪器的姿态来达到稳定的测量条件。
其次，应该遵循正确的瞄准方法。
在瞄准测量点时，应尽量保持仪器与目标点在同一平面上，避免高度差产生的误差。
此外，在进行连续测量时，应该及时记录测量数据，以免遗漏或混淆测量点。
此外，使用全站仪进行水平角测量时，还需要注意误差的分析与校正。
测量中，误差是无法避免的，但可以通过分析和校正来减小误差对测量结果的影响。
例如，在进行水平角测量时，应该及时校正仪器的红外线误差，以提高测量的精度。
同时，还应注意避免人为误差的产生，如测量操作不精准或记录错误等。
最后，测量工作完成后，应该及时处理和分析测量数据，以得到准确可靠的水平角值。
在处理数据时，可以应用数据处理软件，如AutoCAD、Excel等，以提高数据的分析效率和准确性。
全站仪测量水平角的具体步骤
全站仪测量水平角的具体步骤全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑测量、道路工程等领域。
它可以测量水平角、垂直角、距离和坐标等数据，具有精度高、操作简便的特点。
本文将介绍全站仪测量水平角的具体步骤，以帮助读者更好地进行测量工作。
步骤一：仪器设置与校准1.将全站仪放置在平稳的支架上，并保证其稳定性和水平度。
2.打开仪器电源，等待仪器启动。
3.进入测量模式，并选择水平角测量功能。
4.进行仪器的校准，根据仪器提示依次进行水平仪、气泡管和角度读数的校准。
步骤二：设置目标点1.在测量区域选择需要测量水平角的目标点，并在目标点上设置目标板或测量杆。
2.使用遥控器或仪器面板上的调焦功能，将目标点调节清晰。
步骤三：设置测站1.选择一个合适的测站位置，并使用三脚架稳定全站仪。
2.使用水平仪和气泡管进行精确水平调节，确保全站仪的测量基准水平。
3.通过遥控器或仪器面板上的功能，在测站上记录当前位置的测站点号。
步骤四：测量水平角1.在仪器上选择测量模式，并进行预测量，即对测站与目标点之间的水平角进行大致测量。
2.使用遥控器或仪器面板上的功能，将目标点的坐标数据输入仪器。
3.使用遥控器或仪器面板上的功能，观测并记录测站与目标点之间的水平角，通常需要进行多次观测以提高测量精度。
4.结束测量后，保存测量数据，并根据需要进行计算和分析。
步骤五：数据处理与分析1.将测量数据导出至计算机，并使用测量数据处理软件进行数据处理和分析。
2.根据实际需求，可以进行误差分析、差值计算、图形展示等处理。
3.根据处理结果，判断测量数据的准确性和可靠性，并对需要重测的数据进行再次测量。
步骤六：记录与报告1.将测量数据进行记录和整理，包括测站点号、目标点坐标、水平角数据等。
2.撰写测量报告，包括测量目的、仪器设置和校准方法、测量步骤、数据处理结果等内容。
3.在报告中注明测量数据的准确性和可靠性评估，并提出必要的建议和改进措施。
结论通过以上的具体步骤，我们可以有效地使用全站仪进行水平角的测量工作。

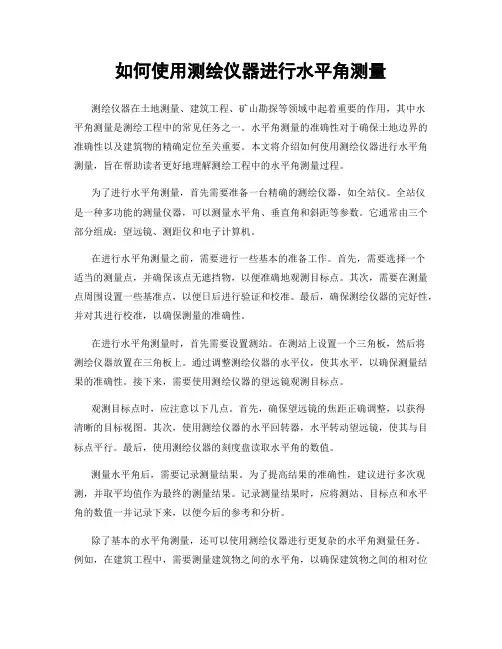

如何使用测绘仪器进行水平角测量
如何使用测绘仪器进行水平角测量测绘仪器在土地测量、建筑工程、矿山勘探等领域中起着重要的作用，其中水平角测量是测绘工程中的常见任务之一。
水平角测量的准确性对于确保土地边界的准确性以及建筑物的精确定位至关重要。
本文将介绍如何使用测绘仪器进行水平角测量，旨在帮助读者更好地理解测绘工程中的水平角测量过程。
为了进行水平角测量，首先需要准备一台精确的测绘仪器，如全站仪。
全站仪是一种多功能的测量仪器，可以测量水平角、垂直角和斜距等参数。
它通常由三个部分组成：望远镜、测距仪和电子计算机。
在进行水平角测量之前，需要进行一些基本的准备工作。
首先，需要选择一个适当的测量点，并确保该点无遮挡物，以便准确地观测目标点。
其次，需要在测量点周围设置一些基准点，以便日后进行验证和校准。
最后，确保测绘仪器的完好性，并对其进行校准，以确保测量的准确性。
在进行水平角测量时，首先需要设置测站。
在测站上设置一个三角板，然后将测绘仪器放置在三角板上。
通过调整测绘仪器的水平仪，使其水平，以确保测量结果的准确性。
接下来，需要使用测绘仪器的望远镜观测目标点。
观测目标点时，应注意以下几点。
首先，确保望远镜的焦距正确调整，以获得清晰的目标视图。
其次，使用测绘仪器的水平回转器，水平转动望远镜，使其与目标点平行。
最后，使用测绘仪器的刻度盘读取水平角的数值。
测量水平角后，需要记录测量结果。
为了提高结果的准确性，建议进行多次观测，并取平均值作为最终的测量结果。
记录测量结果时，应将测站、目标点和水平角的数值一并记录下来，以便今后的参考和分析。
除了基本的水平角测量，还可以使用测绘仪器进行更复杂的水平角测量任务。
例如，在建筑工程中，需要测量建筑物之间的水平角，以确保建筑物之间的相对位置和角度准确。
在这种情况下，可以通过在不同的测站位置上设置目标点，并测量目标点之间的水平角，来获得更全面的测量结果。
在进行水平角测量时，需要注意一些潜在的误差和干扰因素。
首先，由于天然气浓度的变化或周围环境温度的改变，光线在透过大气层时可能会发生折射，导致观测结果偏差。
全站仪测量
全站仪的基本功能
3．对边测量 如图，分别瞄准两个目标 点处的棱镜并观测后， 仪器即可显示出两个 棱镜之间的平距(HD)、 斜距(S)、高差(V)和 坡度（%）。
全站仪的基本功能
4．悬高测量
要测量某些不能设置反 射棱镜的目标（高压电 线、桥梁桁架）的高度 时，可在目标正上方或 正下方处安置棱镜，输 入棱镜高h1，瞄准棱镜 并观测后，再瞄准目标， 仪器即可显示目标的高 度H。
全站仪的数据通信
一、串行通信的基本概念 为了使收发两端配合相互匹配，保证数据的传输正确
无误，收发端必须设置相同的通信参数。 （１）波特率（Band Rate）：每秒传输的位（Ｂit）数，
常用波特率有600、1200、2400、4800、9600、19200和 38400。 （２）校验位：也称为奇偶校验位，是通过设置校验位电平 检查数据传输是否正确的一种方法。通常有下列几种方式： ①无校验（None）：不检查奇偶性。 ②偶校验（Even）：如果所有的高电平（二进制１）总数为 偶数，则校验位置０；如果所有的高电平总数为奇数，则 校验位置１，使高电平的总数为偶数。
全站仪
全站型电子速测仪简称全站仪，是由 电子经纬仪、光电测距仪和微处理器组成 的一种新型测量仪器。全站仪可以完成几 乎所有的常规测量工作，现已应用于控制 测量、地形测量、工程测量等测量工作中。
全站仪的基本功能
❖ 全站仪可在一个测站上同时实现水平角、垂直角和边长测 量多项功能，并能存储一定数量的观测数据。
照准棱镜中心，按测距键，进入测距模式，开始距离 测量，测距完成时显示水平角HR、水平距离HD、高差 VD或水平角HR、竖直角V、斜距SD。
全站仪的基本功能
三、三维坐标测量 1、设定测站点的三维坐标。 2、设定后视点的坐标或设定后视方向的水平度盘读数为其
全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤如下：
1. 在目标点上设置反射器，并确保反射器位于目标点的中心位置。
可以使用三脚架或其他支持设备来固定反射器。
2. 将全站仪放置在观测点上，并确保其水平仪的气泡位于中心位置。
3. 打开全站仪并进行初始化，根据具体的仪器型号和使用说明进行操作。
4. 使用全站仪上的望远镜观察反射器，通过调整望远镜的焦距和方向来使反射器的图像清晰可见。
5. 使用全站仪上的水平角刻度盘或电子显示屏读取水平角度的初始值。
6. 执行所需的测量任务，例如测量目标点到其他目标点的水平角度。
7. 完成测量后，记录水平角度的最终值。
8. 将望远镜对准其他目标点，并重复步骤4到步骤7来测量其他目标点的水平角度。
9. 根据测量数据计算所需的水平角度差异或其他相关数据。
10. 关闭全站仪，并进行数据处理和分析。
需要注意的是，在进行测量前，应该检查全站仪的仪器误差和校准情况，以确保获得准确的测量结果。
同时，还要注意环境因素对测量结果的影响，例如温度、湿度和风速等。
全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤全站仪是一种用于测量水平角的高精度测量仪器，它在土木工程、测绘工程、建筑工程等领域有着广泛的应用。
全站仪测量水平角的步骤如下：1. 设置基准点：在进行水平角测量之前，首先需要选择一个合适的基准点。
基准点应具有稳定的地理位置和可靠的地面基础，以确保测量结果的准确性和可靠性。
2. 安装全站仪：将全站仪安装在三脚架上，并确保它的稳定性和水平度。
在安装全站仪之前，应先检查仪器的电量和各个部件的工作状态，确保仪器可以正常使用。
3. 校准全站仪：在测量之前，需要对全站仪进行校准，以确保测量结果的准确性。
校准的过程包括调整仪器的水平、垂直和距离测量系统，使其达到最佳的状态。
4. 设置目标点：确定需要测量水平角的目标点，并在目标点上设置反光棱镜。
反光棱镜应安装在水平面上，并保持稳定，以便全站仪能够准确地测量水平角。
5. 对准目标点：通过观测目标点和全站仪上的准星，在全站仪上调整水平角和垂直角，使准星对准目标点上的反光棱镜。
在对准时，应尽量避免视线受到遮挡和干扰，以确保测量结果的准确性。
6. 观测水平角：当全站仪对准目标点后，可以通过观测仪器上的水平角读数来测量水平角。
水平角的读数应记录下来，并可以进行多次观测，以提高测量结果的准确性。
7. 计算和处理数据：在完成水平角的观测后，需要对观测数据进行计算和处理，以得到最终的测量结果。
计算和处理数据的过程可以通过计算机软件进行，以提高效率和准确性。
8. 分析和解释结果：在得到测量结果后，需要对结果进行分析和解释。
可以比较不同观测点之间的水平角差异，或与已知数据进行对比，以评估测量的准确性和可靠性。
9. 纠正误差：在分析和解释结果的过程中，可能会发现一些误差或偏差。
如果误差较大，可以进行误差纠正，以提高测量结果的准确性。
误差纠正的方法包括调整仪器的参数、重新观测或重新计算数据等。
10. 编制测量报告：在完成水平角的测量和数据处理后，可以编制测量报告，将测量结果进行整理和总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、反射棱镜
全站仪在进行距离测量等作业时，需在目 标处放置反射棱镜。反射棱镜有单（三） 棱镜组，可通过基座连接器将棱镜组与基 座连接,再安置到三角架上，也可直接安置 在对中杆上。棱镜组由用户根据作业需要 自行配置。南方测绘仪器公司生产的棱 Nhomakorabea组如图所示：
四、实验方法和步骤
1、在校园内选择不在同一直线上的四个点A、 B、C、D，并做标记。
角度测量模式
【角度测量】 V ： 87°56′09″ HR： 180°44′38″
距离测量模式
【斜距测量】
V ： 87°56′09″ HR： 180°44′38″ SD: 12.345 PSM 30 PPM 0 (m) F. R 锁定 P1↓
斜距 平距
坐标
置零
锁定
P1↓ 斜距 平距 坐标 置零
垂直角 (V)： 87°56′09″ 水平角（HR）： 180°44′38″
显示屏 基座固定钮
望远镜把手 目镜调焦螺旋 电池NB-30 仪器中心标志 望远镜调焦螺旋 电池锁紧杆
目镜
垂直制动螺旋
垂直微动螺旋 管水准器
数据通 讯接口 圆水准器 底板 圆水准校正螺旋
1.2 显示屏
一般上面几行显示观测数据，底行显示软键功 能，它随测量模式的不同而变化。 利用星键(★)可调整显示屏的对比度和亮度。
D
注意事项：
不同厂家、不同品牌的仪器，操作方法有 较大差别； 注意仪器安全； 在测距方向上不应有其它的反光物体，以 免影响测距效果。 不能把望远镜对向太阳或者其它强光，以 免烧坏仪器。
将测量数据传输到数据采集 预置一个水平角。
器。
水平角右角/左角变换。 垂直角/百分度的变换。 设置倾斜改正。 若打开补偿功能，则显示倾 斜改正值。
模 页 显示 软 式 码 键
功能
斜 P1 测量 F1 启动斜距测量； 选择连续测量/N次（单次）测量模式。 距 模式 F2 设置单次精测/N次精测/重复精测/跟踪测量模式 测 角度 F3 角度测量模式。 量 平距 F4 平距测量模式，显示N次或单次测量后的水平距离。 坐标 F5 坐标测量模式，显示N次或单次测量后的坐标。 P2 记录 F1 将测量数据传输到数据采集器。 放样 F2 放样测量模式。 均值 F3 设置N次测量的次数。 m/ft F4 距离单位米或英尺的变换。
11、同法，在测站C上测量角度和距离。 12、若已知直线AB的方位角为60度，求直线BC 和CD的方位角。
全站仪测角、测水平距离记录表
测站 盘位 目标 水平度盘读 数 半测回角值 一测回平均 值 水平距离 m
B
左
A C
∠ABC=
右
C 左 右
A C B D
B
∠BCD=
垂直角（V）： 87°56′09″ 水平角（HR）：180°44′38″ 斜 距（SD）： 12.345 m
显示符号
符号 含义 符号 含义
V
V％ HR HL HD VD SD N E Z
垂直角
百分度 水平角（右角） 水平角（左角） 平距 高差 斜距 北向坐标 东向坐标 天顶方向坐标
*
m ft F T R S N ppm psm
电子测距正在进行
以米为单位 以英尺为单位 精测模式 跟踪模式（10mm） 重复测量 单次测量 N次测量 大气改正值 棱镜常数值
1.3 操作键
星 键
软键F1-F6
回车键
电源开关键
退出键
软键
按键 F1～F6 0～9 A～/ ESC ★ 名称 软 键 功能 功能参见所显示的信息 输入数字，用于欲置数值 输入字母 退回到前一个显示屏或前一个模式 用于仪器若干常用功能的操作 数字键 字母键 退出键 星 键
模 页 显示 软 式 码 键
功能
平 P1 测量 F1 启动平距测量； 选择连续测量/N次（单次）测量模式。 距 模式 F2 设置单次精测/N次精测/重复精测/跟踪测量模式 测 角度 F3 角度测量模式。 量 斜距 F4 斜距测量模式，显示N次或单次测量后的倾斜距离。 坐标 F5 坐标测量模式，显示N次或单次测量后的坐标。 P2 记录 F1 将测量数据传输到数据采集器。 放样 F2 放样测量模式。 均值 F3 设置N次测量的次数。 m/ft F4 米或英尺的变换。
x
αAB
D B C
A
2、分别在A、C上安置棱镜，对中、整平。 3、在B处安置全站仪，对中、整平。 4、将A、C两点的棱镜精确对准全站仪。 5、将全站仪精瞄A处镜心。（消除视差） 6、打开电源，【F2】进入测量模式，选择角度测量。 7、照准A，配置度盘读数为0度0分0秒。 8、测量A、B之间的距离。（HD:平距，SD:斜距，VD: 高差） 9、松开制动螺旋，照准C，读出水平角∠ABC读数，同 法测得B、C之间距离。 10、倒镜，先瞄准C点，逆时针转到A分别读数记录，同 时测量CB和AB的距离。
ENT POWER
回车键 电源键
数据输入结束并认可时按此键 控制电源的开/关
模式 角 度 测 量
页码 显示 P1 斜距 平距 坐标 置零 锁定 P2 记录 置盘 R/L 坡度 补偿
软键 F1 F2 F3 F4 F5 F1 F2 F3 F4 F5
功能 倾斜距离测量。 水平距离测量。 坐标测量。 水平角置零。 水平角锁定。
实验六 全站仪测距、测水平角
一、目的与要求
了解全站仪各主要部件的名称和作用； 了解全站仪安装、瞄准和测量的方法，掌 握基本操作要领； 了解全站仪测量水平距离、水平角的方法
二、仪器和工具
全站仪1台 反射棱镜2组
三、仪器讲解
1 仪器各部件名称及其功能 1.1 各部件名称
粗瞄准 器 物镜
水平制 动螺旋 光学对 中器 水平微 动螺旋 整平脚 螺旋
