结构优化设计原理(船舶结构强度课)
船舶结构优化设计的理论与实践

船舶结构优化设计的理论与实践船舶作为人类在海洋上的重要交通工具和工程装备,其结构的安全性、可靠性和经济性一直是船舶设计领域的核心关注点。
船舶结构优化设计旨在通过科学的方法和技术,在满足各种性能要求的前提下,实现结构重量最轻、强度和刚度最佳、成本最低等目标。
本文将从理论和实践两个方面对船舶结构优化设计进行探讨。
一、船舶结构优化设计的理论基础1、力学原理船舶在航行过程中会受到各种载荷的作用,如静水压力、波浪载荷、货物重量等。
因此,船舶结构优化设计必须基于力学原理,包括静力学、动力学、材料力学、结构力学等。
通过对这些力学知识的运用,可以准确地分析船舶结构在不同工况下的应力、应变和位移情况,为优化设计提供基础数据。
2、数学模型数学模型是船舶结构优化设计的重要工具。
常见的数学模型包括线性规划、非线性规划、整数规划、动态规划等。
这些模型可以将船舶结构的设计问题转化为数学上的优化问题,通过求解数学方程,得到最优的设计方案。
3、优化算法优化算法是求解数学模型的关键。
目前,在船舶结构优化设计中常用的优化算法有遗传算法、模拟退火算法、粒子群优化算法等。
这些算法具有不同的特点和适用范围,可以根据具体的设计问题选择合适的算法。
4、有限元分析有限元分析是一种有效的数值分析方法,可以对船舶结构进行精确的力学分析。
通过将船舶结构离散为有限个单元,并对每个单元进行力学计算,可以得到整个结构的应力、应变和位移分布。
有限元分析为船舶结构优化设计提供了可靠的分析手段。
二、船舶结构优化设计的实践应用1、船体结构优化船体是船舶的主体结构,其优化设计对于提高船舶的性能和经济性具有重要意义。
在船体结构优化中,可以通过改变船体的形状、尺寸、板厚等参数,来实现结构重量减轻、强度和刚度提高的目标。
例如,采用流线型的船体外形可以减小水阻力,提高船舶的航行速度;合理分布船体的板厚可以在保证强度的前提下减轻重量。
2、舱室结构优化船舶的舱室结构包括货舱、油舱、水舱等,其优化设计对于提高船舶的载货能力和安全性至关重要。
船舶结构设计与强度分析

船舶结构设计与强度分析船舶作为一种非常重要的交通工具,在人类的生活和经济发展中发挥着巨大的作用。
而船舶的结构设计和强度分析则是保证船舶安全和性能的重要因素之一。
本文将从船舶的设计原则、结构设计和强度分析等方面为读者详细介绍船舶结构设计与强度分析的知识。
一、船舶设计原则船舶设计原则主要包括几个方面,如船舶的设计目的、功能和性能、流体力学、海洋环境、安全等。
在设计船舶时需要充分考虑这些因素,以保证船舶的安全和性能。
首先,船舶的设计目的、功能和性能是设计的重要基础。
不同类型的船舶有不同的设计目的和功能,因此其设计也不同。
例如,客船需要舒适和安全,货船则需要承载大量货物和保证运输效率。
另外,船舶的性能也是非常重要的,如航行速度、稳定性、操纵性等。
设计者需要考虑到这些要素才能满足用户的需求。
其次,流体力学在船舶设计中也是非常重要的。
设计者需要考虑到水动力学因素,如阻力、推进性能等。
另外,船舶的浮力和稳定性也是需要考虑的要素。
在设计船舶时需要确保其稳定性和纵倾角,以保证其在海上航行的安全性能。
除此之外,海洋环境对船舶的设计也有很大的影响。
海洋环境因素,如水深、气候、风浪等,都会影响船舶的性能。
因此在设计船舶时需要考虑到这些因素,充分考虑海洋环境的影响。
最后,安全也是船舶设计中必须考虑的因素。
在设计船舶时需要确保其安全性能,如抗波性、抗风性、耐受性等。
此外,船舶应当装备相应的安全设备以应对不时之需。
设计者需要充分考虑这些因素,确保设计出的船舶具有良好的安全性能,以保障人民生命和财产安全。
二、船舶结构设计船舶结构设计是指对船体的各个部分进行设计,满足其航行需要和根据需要进行改进。
包括以下几个方面:1. 船体结构设计船体结构设计主要分为船头、船尾和船体三个部分。
其中,船头主要包括船头上部和船头下部,它们的几何形状和在船体中的位置都要满足航行和稳定性的要求。
船尾主要包括船尾甲板、船尾边缘和船尾柱,其中船尾柱的设计对船的稳定性影响较大。

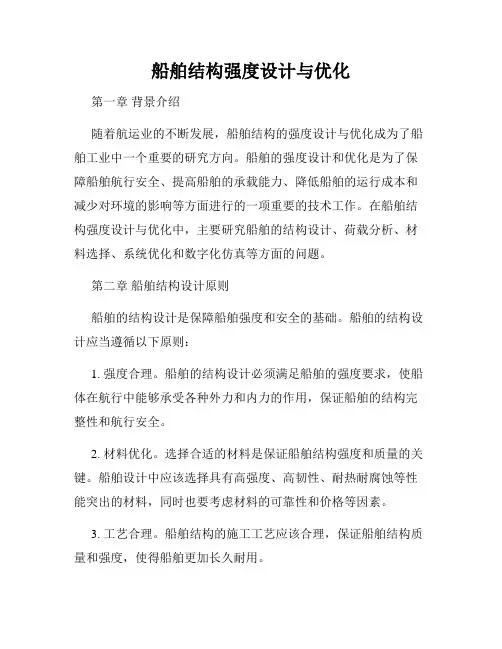

船舶结构强度设计与优化

船舶结构强度设计与优化第一章背景介绍随着航运业的不断发展,船舶结构的强度设计与优化成为了船舶工业中一个重要的研究方向。
船舶的强度设计和优化是为了保障船舶航行安全、提高船舶的承载能力、降低船舶的运行成本和减少对环境的影响等方面进行的一项重要的技术工作。
在船舶结构强度设计与优化中,主要研究船舶的结构设计、荷载分析、材料选择、系统优化和数字化仿真等方面的问题。
第二章船舶结构设计原则船舶的结构设计是保障船舶强度和安全的基础。
船舶的结构设计应当遵循以下原则:1. 强度合理。
船舶的结构设计必须满足船舶的强度要求,使船体在航行中能够承受各种外力和内力的作用,保证船舶的结构完整性和航行安全。
2. 材料优化。
选择合适的材料是保证船舶结构强度和质量的关键。
船舶设计中应该选择具有高强度、高韧性、耐热耐腐蚀等性能突出的材料,同时也要考虑材料的可靠性和价格等因素。
3. 工艺合理。
船舶结构的施工工艺应该合理,保证船舶结构质量和强度,使得船舶更加长久耐用。
第三章荷载分析荷载分析是船舶结构设计中非常重要的一个环节。
荷载分析通常要考虑到海况和船舶自重、载货和人员等因素的影响。
荷载分析主要包括以下内容:1. 指定荷载标准。
荷载标准可以包括国际标准或者一些行业自己的标准,要根据具体的航行情况进行选择。
2. 船舶质量测定。
船舶质量的测定非常重要,可以通过船舶自测、出荷前测或者第三方测量等方式进行。
3. 荷载计算。
荷载计算是荷载分析的核心,需要精确计算各种荷载对船舶结构带来的影响,包括重量、浮力、航速、加速度、风载和波动等。
第四章材料选择材料选择是船舶结构设计中的一个关键环节,选择适合的材料能够提高船舶的强度和耐用性。
船舶结构通常使用钢材、铝合金、复合材料等材料,材料选择应该考虑以下因素:1. 材料的物理和力学性能。
选择材料时应该考虑其重量、强度、韧性、耐热性、耐腐蚀性等因素。
2. 海洋环境影响。
航海经常受到各种恶劣的海洋环境的影响,部分海域还会受到海水腐蚀的影响,所以材料应该选用能够适应海洋环境的材料。
船舶结构强度分析与优化方法

船舶结构强度分析与优化方法船舶作为一种重要的水上交通工具,其结构强度直接关系到船舶的安全性、可靠性和使用寿命。
因此,对船舶结构强度进行准确的分析和有效的优化是船舶设计和建造过程中至关重要的环节。
船舶在航行过程中会受到各种外力的作用,如静水压力、波浪载荷、货物载荷、风载荷等。
这些外力会使船舶结构产生变形和应力,如果应力超过了材料的强度极限,就会导致结构的破坏,从而引发严重的安全事故。
因此,在船舶设计阶段,就需要对船舶结构的强度进行精确的分析,以确保船舶在各种工况下都能够安全可靠地运行。
船舶结构强度分析的方法主要有两种:传统的解析方法和现代的数值方法。
传统的解析方法主要是基于材料力学和结构力学的理论,通过简化船舶结构的几何形状和载荷分布,建立数学模型,求解结构的应力和变形。
这种方法虽然简单直观,但由于其对船舶结构和载荷的简化过于严重,往往难以准确地反映船舶结构的实际受力情况,因此在现代船舶设计中已经逐渐被淘汰。
现代的数值方法主要包括有限元法、边界元法和有限差分法等。
其中,有限元法是目前船舶结构强度分析中应用最为广泛的方法。
有限元法的基本思想是将连续的船舶结构离散成有限个单元,通过对单元的分析和组合,求解整个结构的应力和变形。
这种方法可以较为准确地模拟船舶结构的复杂几何形状和载荷分布,从而得到较为精确的分析结果。
在进行船舶结构强度分析时,首先需要建立船舶结构的有限元模型。
这包括对船舶结构进行几何建模、网格划分、材料属性定义和边界条件设置等。
几何建模是将船舶结构的实际形状转化为计算机能够识别的数学模型,网格划分是将几何模型离散成有限个单元,材料属性定义是确定船舶结构所用材料的力学性能参数,边界条件设置是模拟船舶结构在实际运行过程中的约束和载荷情况。
建立好有限元模型后,就可以通过有限元分析软件进行求解。
求解的结果包括结构的应力分布、变形情况和振动特性等。
通过对这些结果的分析,可以评估船舶结构的强度是否满足设计要求。
第三章船舶结构强度与结构设计(使用精品PPT课件

船舶摇摆引起的扭矩
Logo
5、横摇扭矩曲线的计算和绘制 (1)计算单位长度剖面的惯性矩
i mr2da A
曲线1
(2)积分得当每个站段的转动惯量得曲线2:
2、提高扭转刚度的结构措施
Company Logo
扭转强度计算的必要性
Logo
Company Logo
扭转强度计算的必要性
Logo
3、船体扭转强度计算的方法与步骤
1)确定扭矩产生的原因,计算扭矩;
2)根据横剖面结构的布置,确定扭转刚度严重 消弱的剖面,计算该剖面的船体抗扭惯性矩;
3)计算扭转剪应力 计算模型:船体梁模型,按照总强度第一次总弯 曲应力的计算方法,将船体简化为梁模型,计算剖 面的抗扭特性。
Company Logo
船舶摇摆引起的扭矩
Logo
▪ 船舶摇摆引起的扭矩
船舶在波浪上横摇时,横摇加速度引起惯性力,
产生扭矩。
Company Logo
船舶摇摆引起的扭矩
Logo
图 横摇运动产生的惯性力:离心力和切向力
Company Logo
船舶摇摆引起的扭矩
Logo
扭转轴:通过全船重心的纵轴。
1、离心力对于扭转轴的回转力矩=0
Logo
x 尾端点为自由端,扭矩等于零。则距离尾端点
x
x
T(x)cdx0cdx0vedx
首端点扭矩为零,即
L
T 0 cdx0
船舶的扭矩曲线和分布扭矩曲线为:
Company Logo
作用在船体上的扭转外力
Logo
图 波浪扭矩曲线的和分布扭矩曲线
Company Logo
作用在船体上的扭转外力
扭矩曲线的斜率等于分布扭矩曲线:
船舶与海洋工程结构物强度课件

船舶与海洋工程结构物强度课件船舶与海洋工程结构物强度是海洋工程领域中非常重要的课程,涉及到船舶和海洋工程结构物的设计、建造和运行过程中所需的强度学知识。
这门课程通常包括以下内容:1. 结构力学基础,介绍结构力学的基本原理,如受力分析、应力、应变、材料力学等,为后续学习提供基础。
2. 船舶结构强度,讲解船舶结构的设计原理、材料选择、受力分析等,包括船体、甲板、舱壁等部位的强度计算和评估。
3. 海洋工程结构物强度,涵盖海洋平台、海底管道、海洋风电等结构物的强度设计与评估,考虑海洋环境、载荷、材料等因素。
4. 疲劳与断裂力学,介绍材料疲劳与断裂的基本理论,以及在船舶与海洋工程结构中的应用和影响。
5. 结构可靠性与安全评估,讲解结构可靠性理论,以及如何对船舶和海洋工程结构进行安全评估和风险分析。
这门课程的学习对于从事船舶与海洋工程结构设计、工程管理、海洋资源开发等领域的工程师和研究人员来说至关重要。
学生通过学习这门课程可以掌握船舶与海洋工程结构物的强度设计与评估方法,提高工程实践能力,为相关领域的发展和创新做出贡献。
在课件设计方面,通常会包括理论讲解、案例分析、实例演练等多种教学手段,以帮助学生深入理解课程内容。
课件可能包括文字、图片、表格、动画等多种形式,以便更好地呈现和解释相关的知识点和案例。
同时,课件设计也应该注重与工程实际的结合,引入真实的工程案例和实践经验,帮助学生将理论知识应用到实际工程中去。
总的来说,船舶与海洋工程结构物强度课件应该全面系统地介绍相关的理论知识和实际应用,帮助学生掌握强度设计与评估的基本原理和方法,培养工程实践能力,促进相关领域的发展与创新。
第七章船舶结构强度与结构设计(使用精品PPT课件

船舶强度与结构设计
第七章 应力集中
本节内容
1
概述
2 常见结构的应力集中问题求解
3
肋骨框架计算
4
船底板架
Logo
Company Logo
概述
Logo
应力集中:在结构断面突变的位置,应力值远远高 于平均应力的局部现象称之为应力集中。概括为: 小范围、高应力
应力集中的特点: 1.应力变化范围大。可以远高于平均应力,也可为 0,甚至应力方向也可改变; 2.高应力分布范围小,属局部现象。一般只局限于 结构突变处附近,对远离突变处影响很小; 3.应力峰值随结构变化明显。结构不连续或者构件 断面突变;
解析方法——弹性力学 理论
数值方法——有限元分析
试验——光弹性、实船测量
Company Logo
Logo
常见结构的应力集中问题求解
❖ 圆形开孔板拉伸时的应力集中
1898年德国的G.基尔施首先得出圆孔附近应力集中的 结果。 ▪ 无限大板 设圆孔半径为a,板宽2B→∞,均匀受拉,无限远应力 为σ。,根据弹性理论可知,板内任一点(r,θ)处的应 力状态:
Company Logo
概述
Logo
应力集中系数:应力集中处的最大应力与所选定的 平均应力之比值。
应力集中系数是表示应力集中的程度;所选定的应 力平均值要求与应力集中现象无关的名义应力,其 取法并不是唯一的。因此,确定应力集中系数时应 指明选择的基准应力。
Company Logo
概述
Logo
应力集中系数k值,多数是利用光弹性试验求得的, 仅有少数几个特定形状的开口,可以根据弹性理论 求出其精确值。当然,用有限元法也可得到相当精 确的数值。对于船体结构而言,由于其实际结构复 杂性,各种实船测量也是研究应力集中问题的一个 重要手段。
船舶结构强度分析及设计优化

船舶结构强度分析及设计优化船只是人类历史上的重要交通工具之一,它不仅可以通过水路连接各个地区,还可以承担货物和人员的运输任务。
但是,船只的安全性是最重要的,因此在每次设计和建造船只时,船舶结构强度分析和设计优化是非常重要的。
这篇文章旨在探讨如何进行船舶结构分析以及如何进行设计优化。
一、船舶结构强度分析在设计一艘船时,船舶结构强度是非常重要的,因为不光是船只的空间大小和灵活性需要考虑,还要考虑到船只能够在较恶劣的天气条件下安全地完成航行任务。
在进行船舶结构强度分析时,需要考虑以下因素:1. 负载情况船舶有多种不同的负载情况如:自重、船员、货物、燃料和水。
每一种负载都会增加船舶的重量,同时也会对结构强度产生影响。
因此,需根据实际负载情况进行船舶结构强度分析。
2. 力学要求在船只设计过程中,要考虑到船只能在恶劣的海洋环境中顺利航行,因此船只的结构必须能够承受气流和波浪的作用力。
船只设计时必须满足三个力学要求:剪切力、弯曲力和扭曲力。
3. 材料强度在船只设计过程中,需要考虑船只的材料强度。
通常船只在建造过程中会使用不同材料的组合,如钢铁、铝等。
因此,要进行材料强度分析,以确保船只材料本身的强度能够满足任务需求。
二、船舶设计优化进行完船舶结构强度分析后,接下来就是设计优化。
在船只设计中,只有满足以下几个方面,才能让一艘船只成为安全、高效和经济的船只:1. 减轻船只重量对于船只设计来说,重量已经是一个非常重要的方面。
因为船只的重量越轻,船员的航行成本也就越低。
船只重量的减轻可能可以通过改变船只的材料、结构和形状等方面来实现。
2. 提高航速为了让船只航行速度更快、航程更长,设计师需要在船只速度、船体设计和动力装置方面进行优化。
最终目标是提高船只的速度和性能,同时保持船只的稳定和可靠性。
3. 节油减排现在许多国家都提倡低碳环保的理念,国际海事组织为此颁布了许多关于船舶排放的法规。
因此,在船只设计过程中,需要考虑如何减少船只的能源消耗和减少对环境的影响。
