钢铁生产与氧气的关系及对制氧机的要求
钢铁生产与氧气的关系及对制氧机的要求1 钢铁生产与氧气的关系世界钢铁工业已经历过几次变革，1865年前后，在英国出现空气侧吹转炉炼钢法、平炉炼钢法，后以平炉取代侧吹转炉。
为强化平炉冶炼，进而采用吹氧操作。
1952年奥地利发明氧气顶吹转炉炼钢法(LD法)后，世界钢铁工业进入了一个大飞跃发展时期。
随着钢铁工业的大飞跃，制氧机迅速向大型化发展，氧与钢紧密地联系在一起。
美国是继奥地利之后，世界上较早采用氧气顶吹转炉的国家。
日本从1957年引进该技术并大力发展，仅十年时间，就把钢产量从一千万吨猛增到了一亿吨，其发展速度之快，氧钢比例之大，当时均称世界第一。
而这期间，氧的生产也迅速增加，若1951年氧总产量为100，则1967年就达到637，十年增长了6．4倍，到1973年达1998，十六年增长了20倍。
日本1973年产钢突破1亿吨。
美国到1978年产钢1．06亿吨，消耗氧气65．23亿立方米。
钢铁部门一直是氧气行业最大的工业用户，钢铁生产用氧量占总氧产量的2／3。
1996年我国钢产量突破1亿吨大关，近年来我国钢铁生产持续走高，有人预计2003年钢产量可超过2．1亿吨。
钢铁生产的增长带动了气体行业的增长，2002年气体分离设备行业所订大中型空分设备的应用领域以钢铁为主，占83．29％[2]。
1988~2000年，我国空分设备行业共生产大中型空分设备300套，折合制氧总容量为1305815m3／h，其中冶金(钢铁和有色)行业，在空分设备套数和制氧容量市场占有率分别达到60．59％和64.4％。
钢铁生产传统的是长流程，即烧结、焦化、炼铁→炼钢→轧钢，后来又发展了短流程，即电炉→连铸→连轧，电炉用氧迅速增长；此外，随着钢铁质量的提高和新技术的发展，炉外精炼、顶底复合吹炼以及溅渣护炉等技术的采用，不但氧气用量迅速增加，而且氮气、氩气用量也增长较快。
高炉富氧鼓风、高炉炉顶密封、煤粉喷吹等也是用氧、用氮的大户。
熔融还原炼铁(corex)技术的用氧量很大，氧耗在500~700m302／t铁，使用这项技术的装置已在南非及韩国等地建成投产。
国外钢铁厂通常在不考虑高炉大量富氧情况时，每1百万吨钢配置1万m3／h的制氧能力，即(万m3／h02)／百万吨钢的比值为1。
1999年我国10家钢铁企业制氧机配套规模统计见表1，其中(万m3／h02)／百万吨钢的平均比值为1．33。
有一个通俗的说法，“有氧就有钢”，它虽然不够全面和准确，但却从一个侧面形象地说明了钢与氧的紧密关系。
2 钢铁企业对制氧机选型的基本要求随着钢铁工业的发展以及空分设备的技术进步，钢铁厂内的制氧机也不断更新和进步。
现就钢铁行业对制氧机选型的基本要求叙述如下。
2．1 运行安全、稳定、可靠钢铁企业的生产具有连续性，平时不允许制氧机停产，制氧机的选型必须考虑能长期安全、稳定、可靠地运行。
2．2 设备容量趋向大型化过去钢厂设置的1500m3／h、3200m3／h、6000m3／h制氧机已逐渐为10000~30000m3／h制氧机所替代，目前国内钢厂在用的最大制氧机为72000m3／h。
设备的容量要根据钢厂的主体工艺规模和厂内原有的制氧机情况等各方面的因素，经分析比较后确定，总的趋向是大型。
但不是越大越好，要考虑单台设备与其他设备的配合与协调。
2．3 氧、氮、氩并重随着钢铁生产的发展，对氧、氮、氩的需求量均增大。
过去钢厂用氧为主，制氧机也多以产氧为主，现在有的钢厂氮用量已超过氧，随着钢铁质量的提高，氩用量也增长。
目前钢铁厂制氧机氧、氮比一般为1：1。
现代制氧机的氮气产量可达氧气产量的3倍，因此可以根据厂内情况适当提高氮产量，氩一般可按常规流程的最大量提取。
这一方面是因为钢铁生产的需要；另一方面是因为氩的价值较高，有一定市场，而且提氩后可使氧气提取率提高，降低氧气的单位电耗。
在有的钢铁厂(例如炼不锈钢的特钢厂)对氩气需求量更大，可以采用一些特殊的流程(例如膨胀空气进下塔)，以获得最高的氩提取率。
2．4 要有一定的液体量为了确保制氧机可靠、稳定地运行，有时间处理小事故及小维修，国内外都要求氧气站有一定的液体储备量。
一般要求储备量为最大制氧机24小时或36小时的产量。
此外，由于市场的需要，也要求制氧机有一定的产液量，既满足了市场要求，又可为公司创造效益。
液体产量可根据公司及周边市场的需要确定。
制氧机可设置最大及最小液体工况，以满足不同时期的要求。
在整个空分系统中可设有液体供应系统，但由于生产液体的能耗高，用液氧来炼钢成本高，因此主要用作故障备用氧，不能频繁作为炼钢调峰气源。
2．5 氧、氮、氩的纯度要高对于转炉炼钢，一般要求氧的纯度不低于99．2％02，高炉用氧纯度可低一些，一般在90％以上。
鉴于目前制氧机的技术水平，制氧机的氧气纯度一般为99．6％，用于转炉及高炉的氮气纯度要求不高，为99．99％以上，用于轧钢等作保护气的氮气纯度要求较高，为99．999％以上，目前制氧机的氮气纯度一般可到99．999％(10×10-602)以上。
氩的纯度一般要求99．999％以上(02≤2×10-6，N2≤3×10-6)。
2．6 氧、氮压力要合适笔者曾有论文论述过钢铁厂内的氧气终压以3．OMPa为宜，国内大多数钢铁企业已建立3．OMPa的管网系统。
但有的钢厂在运行中因球罐本体质量及厂内节电计算方法等各种因素，曾在低于3，OMPa压力下运行；也有同志对3．OMPa的终压提出疑问。
考虑到国内压氧设备的现有系列、钢铁厂内已有的3．OMPa管网系统以及有利于减少放散等多种因素，目前钢厂氧气终压仍为3．OMPa较好。
氮气压力过去以0．8MPa为主，由于转炉溅渣护炉等技术的采用，出现了一个以3．OMPa左右为终压的氮气系统。
2．7 能耗低能耗与制氧机的大小、流程、液体的提取量等均有关，目前国内外制氧机能耗的统计与计算方法不大统一，对不同制氧机做评审时要注意此点。
2．8 具有一定的自动调节负荷和优化性能手段为了减少钢铁厂氧气的放散量和降低能耗，制氧机具有一定的自动负荷调节及优化性能手段是有利的。
2．9 流程合适流程的选择是与制氧机的技术发展以及用户的工艺参数要求紧密联系的。
近年来制氧机技术发展较快，目前已普遍采用分子筛吸附、增压膨胀、规整填料全精馏制氩等新技术。
至于内、外压缩的选用，需要具体对待。
应该说内压缩流程对保证制氧机安全特别是主冷及压氧设备的安全，是非常有效的；另外有利于提取更多的液体。
但是内压缩流程的能耗一般比外压缩要稍高一点。
此外，国外普遍采用内压缩流程还有一个一次投资的原因，国外氧压机价格高，容量愈大、压力愈高，则价格愈贵。
我国的情况不同，国内10000m3／h制氧机的氧透在各厂已安全地长期运行，目前20000m3／h制氧机的氧透已投人生产，而氧透的价格又远比国外低。
但大型空分配套的空气压缩机及增压机目前都考虑进口，因此有一个经济比较的问题。
总之，流程选择是一个比较复杂的问题，不宜提倡或统一套用一个模式，需要调研、综合考虑各厂具体情况并进行技术、经济比较后加以选择。
2．10 提取稀有气体氩以外的稀有气体氖、氦、氪、氙在钢铁企业工艺生产中没有用途，大型制氧机是否提取这些稀有气体，主要看市场需要。
以上只是简要地介绍钢铁企业对制氧机的一些基本要求，限于篇幅并未深入展开讨论。
这些基本要求是一般性的，一定要根据每个钢铁企业的实际情况，包括主体工艺的情况要求和有关参数、总图位置、水、电供应条件以及周边市场情况等，结合基本要求统一考虑，提出窟体的选型要求。
3 有关钢铁企业氧气设施的几个问题3．1 氧气放散问题由于钢铁生产的用氧量大，配置的制氧机组容量大，台数多，而钢铁生产(特别是顶吹转炉)的间隙生产波动量大，因此在保证生产的前提下如何减少氧气放散是钢铁企业氧气生产中一个重要的问题。
笔者在“钢铁企业氧气放散与空分设备的负荷调节”一文中已就此做了论述，其他一些相关的文章和资料也做了介绍。
氧气放散问题还需引起大家的重视，各单位应相互交流经验，以期整个行业取得更好的效益。
3．2 安全问题由于钢铁生产的全厂连续性，钢铁主体停产会带来巨大经济损失，另外氧气生产的安全还关联到氧气设备本身和操作人员，因此对氧气设施的安全生产应高度重视，任何时候都不能放松。
前一段时间在新余钢厂和萍乡钢厂等发生了制氧机重大事故，引起了大家的高度重视。
近一段时间虽未发生类似上述的重大事故，但仍有一些小事故，例如某厂俄制氧气透平压缩机着火烧毁；某厂调压站调压阀及氧气过滤器着火燃烧；某厂炼钢厂氧气管道燃烧等。
由于部、委机构的精简，一些行业协会的工作未能及时跟上，再加上其他原因，未能及时总结事故的教训，交流经验，这不利于安全生产及防范，希望能引起有关部门的重视。
3. 3 设备更新改造近年来钢铁生产很热，除了一些新建厂新增制氧设备外，一些老厂一方面淘汰老设备，或者对老设备进行更新改造，例如由切换板式流程改为分子筛吸附及无氢制氩流程等，另一方面又新增设备。
由于主体工艺的急需及资金的限制等，没有一个总体规划，有的上得比较零乱。
如果有可能，最好能有一个总体规划。
3．4 管理问题由于每个钢铁厂内的制氧机套数越来越多，单机的容量不断增大，设备流程和技术不断提高，因此对操作者的素质要求也越来越高，而管理显得格外重要。
以上就钢铁生产与氧气的关系、钢铁企业对制氧机的基本要求以及当前氧气生产的几个问题，谈了一点个人看法，其中有些观点是否合适，请同行和专家指正。
钢铁生产与氧气的关系及对制氧机的要求
【摘要】介绍了钢铁生产与氧气的关系，分析了钢铁生产对制氧机选型的基本要求，最后阐述了钢铁企业氧气放散等氧气设施的几个问题。
关键词：空分设备；钢铁工业；关系；选型；要求；设施中图分类号：TQll6．11 文献标识码：A1 钢铁生产与氧气的关系世界钢铁工业已经历过几次变革，1865年前后，在英国出现空气侧吹转炉炼钢法、平炉炼钢法，后以平炉取代侧吹转炉。
为强化平炉冶炼，进而采用吹氧操作。
1952年奥地利发明氧气顶吹转炉炼钢法（LD法）后，世界钢铁工业进入了一个大飞跃发展时期。
随着钢铁工业的大飞跃，制氧机迅速向大型化发展，氧与钢紧密地联系在一起。
美国是继奥地利之后，世界上较早采用氧气顶吹转炉的国家。
日本从1957年引进该技术并大力发展，仅十年时间，就把钢产量从一千万吨猛增到了一亿吨，其发展速度之快，氧钢比例之大，当时均称世界第一。
而这期间，氧的生产也迅速增加，若1951年氧总产量为100，则1967年就达到637，十年增长了6．4倍，到1973年达1998，十六年增长了20倍。
日本1973年产钢突破1亿吨。
美国到1978年产钢1．06亿吨，消耗氧气65．23亿立方米。
钢铁部门一直是氧气行业最大的工业用户，钢铁生产用氧量占总氧产量的2／3。
1996年我国钢产量突破1亿吨大关，近年来我国钢铁生产持续走高，有人预计2003年钢产量可超过2．1亿吨。
钢铁生产的增长带动了气体行业的增长，2002年气体分离设备行业所订大中型空分设备的应用领域以钢铁为主，占83．29％[2]。
1988～2000年，我国空分设备行业共生产大中型空分设备300套，折合制氧总容量为1305815m3／h，其中冶金（钢铁和有色）行业，在空分设备套数和制氧容量市场占有率分别达到60．59％和64．4％。
钢铁生产传统的是长流程，即烧结、焦化、炼铁→炼钢→轧钢，后来又发展了短流程，即电炉→连铸→连轧，电炉用氧迅速增长；此外，随着钢铁质量的提高和新技术的发展，炉外精炼、顶底复合吹炼以及溅渣护炉等技术的采用，不但氧气用量迅速增加，而且氮气、氩气用量也增长较快。
钢铁锈蚀的条件
钢铁锈蚀的条件钢铁是一种重要的金属材料，具有高强度和耐腐蚀的特性，因此被广泛应用于建筑、制造和交通等领域。
然而，钢铁在特定的环境下会发生锈蚀，导致其性能下降甚至失效。
了解钢铁锈蚀的条件对于延长其使用寿命和保持其性能至关重要。
本文将介绍钢铁锈蚀的条件。
1. 氧气：钢铁的锈蚀是一种氧化反应，需要氧气参与。
在大气中，氧气是充足的，因此钢铁暴露在空气中就容易发生锈蚀。
特别是在潮湿的环境中，相对湿度较高，空气中的水分能够提供足够的氧气，加速钢铁的锈蚀过程。
2. 水：水是钢铁发生锈蚀的重要因素之一。
水分中的溶解氧可以与钢铁表面的金属离子发生反应，形成氧化物或氢氧化物，进而导致钢铁的锈蚀。
此外，水分中的离子也可以加速钢铁的腐蚀过程。
因此，潮湿的环境、水汽和液态水都会促进钢铁的锈蚀。
3. 盐：盐是导致钢铁锈蚀的重要因素之一。
盐含有氯离子，它们具有很强的腐蚀性。
当钢铁暴露在含有盐的环境中，盐会与钢铁表面的水分反应形成酸性物质，加速钢铁的锈蚀过程。
因此，海洋环境和含盐湿润的地区对钢铁的腐蚀更为严重。
4. 酸性环境：酸性环境也是钢铁锈蚀的条件之一。
酸能够与钢铁表面的金属离子发生反应，进而形成溶解的金属离子和气体，加速钢铁的腐蚀。
工业生产中的酸性废水和酸雨都会对钢铁的锈蚀起到促进作用。
5. 温度：温度对钢铁锈蚀的影响是复杂的。
一般情况下，较高的温度会加快钢铁的腐蚀速度，因为化学反应在较高温度下进行更快。
但在一些特殊情况下，低温也可能导致钢铁的锈蚀，因为低温下水分会凝结在钢铁表面，形成钢铁锈的条件。
了解钢铁锈蚀的条件有助于我们采取相应的措施来保护钢铁材料。
例如，在海洋环境中使用钢铁材料时，可以采用防腐蚀涂层或使用不锈钢等耐腐蚀材料。
此外，定期维护和清洁钢铁材料，保持其表面干燥也是防止锈蚀的重要措施。
钢铁锈蚀的条件包括氧气、水、盐、酸性环境和温度等因素。
了解这些条件有助于我们预防钢铁的锈蚀，延长其使用寿命和保持其性能。
在实际应用中，我们应根据不同环境的特点来选择合适的保护措施，以确保钢铁材料的质量和安全。
氧含量对金属冶炼的影响
对原材料进行预处理，如进行脱气、除渣等，可以减少氧气与金属的反应，降低金属中的氧含量。
THANKS
感谢观看
04
控制氧含量的方法
调整冶炼工艺
01
0203Βιβλιοθήκη 降低熔炼温度通过降低熔炼温度可以减 少氧气与金属的反应，从 而降低金属中的氧含量。
增加搅拌
在熔炼过程中增加搅拌， 使金属液与气体充分接触 ，有利于气体的逸出，减 少氧气的溶入。
控制熔炼时间
熔炼时间过长会导致金属 氧化，因此需要合理控制 熔炼时间，减少金属氧化 。
详细描述
在金属冶炼过程中，金属与氧气发生反应，形成氧化物。氧含量越高，金属原 子与氧原子接触的机会越多，氧化反应速率越快。这有助于加速金属的熔炼过 程。
金属的还原过程
总结词
氧含量对金属的还原过程具有重要影响。在还原阶段，需要降低氧含量以促进金 属的还原。
详细描述
在金属冶炼过程中，还原阶段是一个关键步骤，目的是将金属氧化物还原成金属 单质。为了实现这一目标，需要降低氧含量，创造一个还原性的气氛。这通常通 过控制炉内气体组成来实现。
使用保护气体
惰性气体
在金属熔炼过程中通入惰性气体，如氩气或氮气，可以排挤熔炼室内的空气，减少氧气 与金属的反应。
还原性气体
如氢气或一氧化碳等，这些气体具有还原性，可以将金属氧化物还原成金属，从而降低 金属中的氧含量。
选择合适的原材料
选择低氧含量的原材料
选择含氧量较低的原材料进行冶炼，可以降低金属中的氧含量。
金属的物理性能
导热性
氧含量增加会使金属导热性降低，因为氧化物会阻碍热量 的传递。
电导率
适量的氧可以提高金属的电导率，因为氧可以替代金属晶 格中的部分原子，使电子传递更加顺畅；但过量的氧会降 低电导率，因为氧化物会阻碍电子的传递。
钢铁生产过程中吹氧制度的优化及其对钢水质量的影响

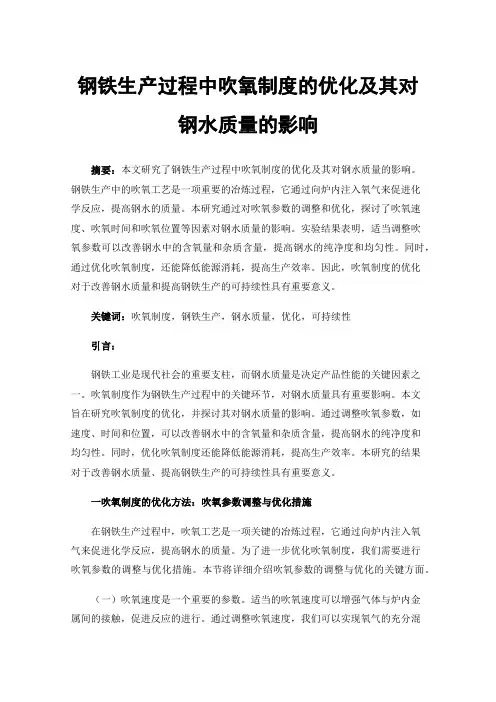

钢铁生产过程中吹氧制度的优化及其对钢水质量的影响摘要：本文研究了钢铁生产过程中吹氧制度的优化及其对钢水质量的影响。
钢铁生产中的吹氧工艺是一项重要的冶炼过程，它通过向炉内注入氧气来促进化学反应，提高钢水的质量。
本研究通过对吹氧参数的调整和优化，探讨了吹氧速度、吹氧时间和吹氧位置等因素对钢水质量的影响。
实验结果表明，适当调整吹氧参数可以改善钢水中的含氧量和杂质含量，提高钢水的纯净度和均匀性。
同时，通过优化吹氧制度，还能降低能源消耗，提高生产效率。
因此，吹氧制度的优化对于改善钢水质量和提高钢铁生产的可持续性具有重要意义。
关键词：吹氧制度，钢铁生产，钢水质量，优化，可持续性引言：钢铁工业是现代社会的重要支柱，而钢水质量是决定产品性能的关键因素之一。
吹氧制度作为钢铁生产过程中的关键环节，对钢水质量具有重要影响。
本文旨在研究吹氧制度的优化，并探讨其对钢水质量的影响。
通过调整吹氧参数，如速度、时间和位置，可以改善钢水中的含氧量和杂质含量，提高钢水的纯净度和均匀性。
同时，优化吹氧制度还能降低能源消耗，提高生产效率。
本研究的结果对于改善钢水质量、提高钢铁生产的可持续性具有重要意义。
一吹氧制度的优化方法：吹氧参数调整与优化措施在钢铁生产过程中，吹氧工艺是一项关键的冶炼过程，它通过向炉内注入氧气来促进化学反应，提高钢水的质量。
为了进一步优化吹氧制度，我们需要进行吹氧参数的调整与优化措施。
本节将详细介绍吹氧参数的调整与优化的关键方面。
（一）吹氧速度是一个重要的参数。
适当的吹氧速度可以增强气体与炉内金属间的接触，促进反应的进行。
通过调整吹氧速度，我们可以实现氧气的充分混合和传递，以提高冶炼效果。
此外，对于不同类型的炉子和冶炼需求，吹氧速度的优化也具有差异性。
（二）吹氧时间也是一个重要的参数。
吹氧时间的合理控制可以确保充分的氧气作用时间，以促进冶炼反应的进行。
过短的吹氧时间可能导致反应不完全，而过长的吹氧时间则会造成能源浪费。
炼钢 用氧

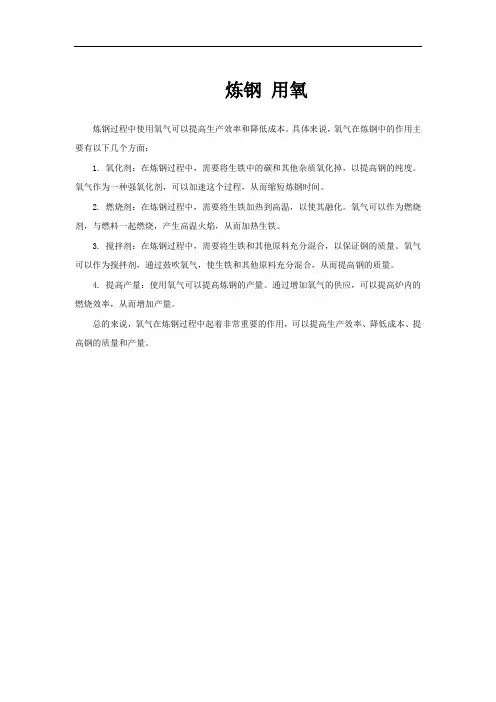

炼钢用氧
炼钢过程中使用氧气可以提高生产效率和降低成本。
具体来说，氧气在炼钢中的作用主要有以下几个方面：
1. 氧化剂：在炼钢过程中，需要将生铁中的碳和其他杂质氧化掉，以提高钢的纯度。
氧气作为一种强氧化剂，可以加速这个过程，从而缩短炼钢时间。
2. 燃烧剂：在炼钢过程中，需要将生铁加热到高温，以使其融化。
氧气可以作为燃烧剂，与燃料一起燃烧，产生高温火焰，从而加热生铁。
3. 搅拌剂：在炼钢过程中，需要将生铁和其他原料充分混合，以保证钢的质量。
氧气可以作为搅拌剂，通过鼓吹氧气，使生铁和其他原料充分混合，从而提高钢的质量。
4. 提高产量：使用氧气可以提高炼钢的产量。
通过增加氧气的供应，可以提高炉内的燃烧效率，从而增加产量。
总的来说，氧气在炼钢过程中起着非常重要的作用，可以提高生产效率、降低成本、提高钢的质量和产量。
工业制氧原理及流程
工业制氧原理及流程空气中含氮气 78%，氧气 21%。
因为空气是取之不尽的免费原料，所以工业制氧 / 制氮往常是将空气中的氧气和氮气分别出来。
制氧氧气用来炼钢；氮气用来搅拌钢水，氧气和氮气均是重要的冶金原料。
本专题将详尽介绍制氧 / 制氮的工艺流程，主要工艺设施的工作原理等信息。
【制氧 / 制氮目的】：制氧氧气用来炼钢；氮气用来搅拌钢水，氧气和氮气均是重要的冶金原料。
【制氮原理简介】：以空气为原料，利用物理的方法 ,将此中的氧和氮分别而获取。
工业中有三种，即深冷空分法、分子筛空分法 (PSA)和膜空分法。
Ａ：深冷空分制氮深冷空分制氮是一种传统的制氮方法，已有近几十年的历史。
它是以空气为原料，经过压缩、净化，再利用热互换使空气液化成为液空。
液空主假如液氧和液氮的混淆物，利用液氧和液氮的沸点不一样 (在 1 大气压下，前者的沸点为 - 183℃，后者的为 -196℃)，经过液空的精馏，使它们分别来获取氮气。
深冷空分制氮设施复杂、占地面积大，基建花费较高，设施一次性投资许多，运行成本较高，产气慢 (12～24h），安装要求高、周期较长。
综合设施、安装及基建诸要素，3500Nm3／h 以下的设施，相同规格的 PSA装置的投资规模要比深冷空分装置低 20％～ 50％。
深冷空分制氮装置宜于大规模工业制氮，而中、小规模制氮就显得不经济。
Ｂ：分子筛空分制氮以空气为原料，以碳分子筛作为吸附剂，运用变压吸附原理，利用碳分子筛对氧和氮的选择性吸附而使氮和氧分其余方法，通称PSA制氮。
此法是七十年月快速发展起来的一种新的制氮技术。
与传统制氮法对比，它拥有工艺流程简单、自动化程度高、产气快 (15～30 分钟 )、能耗低，产品纯度可在较大范围内依据用户需要进行调理，操作保护方便、运行成本较低、装置适应性较强等特色，故在 1000Nm3／h 以下制氮设施中颇具竞争力，愈来愈获取中、小型氮气用户的欢迎， PSA制氮已成为中、小型氮气用户的首选方法。
氧气在炼钢中的作用
氧气在炼钢中的作用
嘿，你知道吗？氧气在炼钢那可真是起着超级重要的作用啊！就好像人体离不开氧气一样，炼钢要是没了氧气，那可就玩不转啦。
咱先说说氧气是怎么在炼钢过程中发挥威力的。
氧气就像是一个勇猛的战士，冲进炼钢炉里，和那些顽固的杂质展开一场激烈的战斗。
它能把铁水中的碳、硅、锰等元素氧化，让它们变成气体或者炉渣排出去。
这就好比是在打扫房间，把那些不需要的垃圾都清理出去，留下干净整洁的空间。
没有氧气这个厉害的“清洁工”，那炼出来的钢可就不纯粹啦。
氧气还能提高炼钢的效率呢！想象一下，如果没有氧气，炼钢就像蜗牛爬一样慢，那得等到啥时候才能炼出高质量的钢啊？有了氧气，就像是给炼钢过程加了一把火，让反应速度蹭蹭往上涨。
它能让炼钢炉里的温度迅速升高，让那些原料更快地熔化和反应。
这就像是在赛跑中给运动员加了一股劲，让他们跑得更快。
而且啊，氧气还能改善钢的质量。
它可以让钢中的杂质含量降低，让钢变得更加坚韧和耐用。
这就像是给钢穿上了一件坚固的铠甲，让它能够抵御各种压力和挑战。
没有氧气的帮忙，钢可能就会变得脆弱不堪，一遇到点压力就容易断裂。
你说，氧气在炼钢中是不是超级重要呢？要是没有氧气，那炼钢可就成了一件不可能完成的任务啦。
它就像是炼钢过程中的魔法药水，能让那些普通的原料变成闪闪发光的优质钢。
总之，氧气在炼钢中起着至关重要的作用，它是炼钢过程中不可或缺的一部分。
没有氧气，就没有高质量的钢，也就没有我们现代化的生活。
所以，我们一定要重视氧气在炼钢中的作用，让它为我们的生活带来更多的便利和美好。
大型空分设备在钢铁企业应用初探
大型空分设备在钢铁企业应用初探发布时间：2022-08-14T03:06:32.217Z 来源：《中国科技信息》2022年第33卷3月6期作者：许德焕[导读] 在钢铁企业生产经营的过程中，需要大量的工业气体，包括氧气、氮气、氩气等。
大型的空分设备许德焕柳钢中金不锈钢有限公司广西玉林 537000摘要：在钢铁企业生产经营的过程中，需要大量的工业气体，包括氧气、氮气、氩气等。
大型的空分设备作为钢铁厂的氧气供应站，在钢铁企业中的应用，可以满足钢铁企业日常生产的需求，保证钢铁企业日常生产的安全运营。
本文就是基于大型工分设备在钢铁企业应用进行分析，通过研究目前钢铁企业对工业气体的需求，了解钢铁企业空分设备规模配置，为钢铁企业的大型空分设备的应用提出合理性意见。
关键词：钢铁企业；空分设备；应用引言：随着我国钢铁制造业的发展，钢铁企业的经营项目越来越多样化，钢铁企业的规模也日益扩大。
随之而来的企业在高炉冶炼和转炉冶炼的过程中所需要的氧气需求量也日益增多，为了满足钢铁企业日常工业气体的需求，根据不同冶炼技术的要求，钢铁企业要科学的进行选型配置，科学合理的配置管理大型分工设备，促进钢铁企业的可持续发展。
一、现阶段，钢铁企业对工业气体的用量需求高炉冶炼的过程中，氧气不参与冶炼的反应，而是利用氧气来提高炉内的温度，加强冶炼的强度。
在混入氧气的同时，要注重将富氧空气混入到高炉的鼓风区域内。
为了提高高炉的产能，改进高度的工艺，鼓风富氧的含量要进一步提高，从原来的3%提高到现如今的7%，每吨铁水所需要的样单耗量要超过60m3。
将高炉风机中的空气增压至0.6MPa，然后送入高炉空气系统与氧气的混合是通过在前后分别从机器中富氧而产生的。
影响机前氧气的压力超过10千帕，机后影响氧气的压力为0.6兆帕。
例如图一，高炉系统中的氮气具有吹封作用，因此氮气压力一般为0.4MPa。
煤喷射系统也需要应急安全氮气。
大量氮气，高压储备配套可保持瞬时量［1］。
钢铁与气体
钢铁与空分气体行业的依存关系1，氧、氮、氩气体在钢铁工业中的应用2，钢铁工业是空分气体发展的主动力，它造就了空分行业的黄金时期3，我国钢铁工业与气体工业的现状与发展前言钢铁工业与空分气体是相互依存、相互促进的关系。
钢铁工业的增长带动了气体工业的发展，气体工业的发展又促进了钢铁工业，两者的关系类似一对作用力与反作用力而密不可分，钢铁工业新工艺的出现不时向工业气体提出新的数量、质量和工艺需求，气体工业在不断满足这些需求的过程中发展壮大了自己，同时又推动了钢铁工业的发展。
回顾国内外钢铁工业与空分气体的发展史，可以清晰地看到这一点。
认清这一点对于气体工业尤其重要，它可引导我们关注钢铁工业的发展动向，制定与修改气体工业的发展策略，研究与钢铁新工艺相结合的气体新工艺，抓住商机，占领市场。
当钢铁工业进入低谷时则可及时调整营销方向，进行旧有空分设备改造和技术储备。
本文是对钢铁工业与空分气体的同存共荣关系进行探讨,曾发表于2005年的工业气体年会,五年过去了,这次刊出对文中一些观点作了重新审视和修改并冠以”再论”。
1，氧、氮、氩气体在钢铁工业中的应用1．1氧气。
钢铁工业的炼铁与炼钢过程是氧气的最大用户。
n 氧气顶吹转炉炼钢1952年奥地利人发明了氧气顶吹转炉炼钢，它冶炼周期短（是平炉的十六分之一），产量大，能耗低，从而促进了钢铁工业的迅猛发展。
顶吹转炉吨钢氧耗为50～60Nm3。
n 高炉富氧鼓风高炉富氧鼓风并辅之以煤粉喷吹可提高炉温、降低焦比、增加产量。
高炉鼓风中含氧量每增加1％，产量可提高4～6％，焦比降低5～6％，吨铁氧耗在富氧率3～4％时为45Nm3。
n 电炉炼钢电炉吹氧能缩短熔化时间，减少热损失，降低单位耗电量。
每吨钢吹氧1Nm3可节电5度，电炉炼钢的单位氧耗为40Nm3/吨。
n COREX炼铁这是一种尚未普及有待成熟的炼铁新工艺，可取代烧结、焦化、高炉三段生产工艺，降低生产成本，减少污染，为之付出的是设备投资增加和氧气消耗高达530～550Nm3/吨铁，是顶吹转炉的十倍。
转炉炼钢工艺供氧制度
转炉炼钢工艺: 供氧制度（3）发表日期: -4-28 阅读次数: 6409 确定氧枪枪位应考虑哪些原因, 枪高在多少适宜?调整氧枪枪位能够调整氧射流与熔池相互作用, 从而控制吹炼进程。
所以氧枪枪位是供氧制度一个关键参数。
确定适宜枪位关键考虑两个原因: 一是要有一定冲击面积; 二是在确保炉底不被损坏条件下, 有一定冲击深度。
枪位过高射流冲击面积大, 但冲击深度减小, 熔池搅拌减弱, 渣中TFe含量增加, 吹炼时间延长。
枪位过低, 冲击面积小, 冲击深度加大, 渣中TFe含量降低, 不利化渣, 易损坏炉底。
所以应确定适宜枪位。
氧枪枪位是以喷头端面与平静熔池面距离来表示。
氧枪枪位(H/㎜)与喷头喉口直径(d喉/㎜)经验关系式为:多孔喷头H=(35～50)d喉依据生产中实际吹炼效果再加以调整。
通常冲击深度L与熔池深度Lo之比为: L/Lo=0.70左右。
若冲击深度过浅, 脱碳速度和氧气利用率降低; 若冲击深度过深, 易损坏炉底, 造成严重喷溅。
10 氧枪枪位对熔池搅动、渣中TFe含量、熔池温度有什么影响?A 枪位与熔池搅拌关系采取硬吹时, 因枪位低, 氧流对熔池冲击力大, 冲击深度深, 气-熔渣-金属液乳化充足, 炉内化学反应速度快, 尤其是脱碳速度加紧, 大量CO气泡排出熔池得到充足搅动, 同时降低了熔渣TFe含量, 长时间硬吹易造成熔渣“返干”。
枪位越低, 熔池内部搅动越充足。
软吹时, 因枪位高, 氧流对熔池冲击力减小, 冲击深度变浅, 反射流股数量增多, 冲击面积加大, 加强了对熔池液面搅动; 而熔池内部搅动减弱。
脱碳速度降低, 所以熔渣中TFe含量有所增加, 也轻易引发喷溅, 延长吹炼时间。
假如枪位过高或者氧压很低, 吹炼时, 氧流动能低到根本不能吹开熔池液面, 只是从表面擦过, 这种操作叫“吊吹”。
吊吹会使渣中(TFe)积聚, 易产生爆发性喷溅, 应该严禁“吊吹”。
合理调整枪位, 能够调整熔池液面和内部搅拌作用。
