轴承试验方法
关节轴承疲劳试验大纲
关节轴承疲劳试验大纲关节轴承疲劳试验是一种常见的机械工程试验方法，用于评估关节轴承在长时间使用和高负荷情况下的可靠性和寿命。
下面是一份关节轴承疲劳试验的大纲，以便更好地理解和实施该试验。
一、试验目的关节轴承疲劳试验的主要目的是评估关节轴承在实际使用条件下的疲劳性能和可靠性，以确定其使用寿命和性能参数。
二、试验准备1.选择合适的关节轴承样品，确保样品具有代表性和可重复性。
2.准备试验设备和测量工具，包括试验台、加载装置、测力传感器等。
3.设置试验环境，包括温度、湿度和振动等参数的控制。
三、试验步骤1.安装关节轴承样品到试验台上，并确保安装正确和稳固。
2.根据试验要求设置加载装置，施加适当的载荷和负荷循环次数。
3.记录关节轴承在试验过程中的振动、温度和位移等数据。
4.在试验过程中定期检查关节轴承的磨损情况，并记录下来。
5.当关节轴承出现破损或达到试验要求的循环次数时，停止试验并记录试验结果。
四、试验数据分析1.根据试验数据计算关节轴承的平均疲劳寿命和标准差。
2.根据试验结果评估关节轴承的可靠性和性能参数，如疲劳极限、可靠度等。
3.比较不同关节轴承样品的试验结果，找出其差异和原因。
五、试验报告根据试验数据和分析结果撰写试验报告，报告中应包括试验目的、试验准备、试验步骤、试验数据和分析、结论及建议等内容，并确保报告结构清晰、语言准确。
六、试验安全在进行关节轴承疲劳试验时，应严格遵守相关安全规定和操作规程，确保试验人员的人身安全和设备安全。
以上是关节轴承疲劳试验的大纲，该试验方法在评估机械设备可靠性和寿命方面具有重要作用。
实施该试验需要严格按照大纲要求进行，并根据试验结果做出相应的评估和改进措施，以提高关节轴承的性能和可靠性。
滚动轴承疲劳试验方案
滚动轴承疲劳试验方案引言：滚动轴承是机械装置中常见的传动元件之一，其工作条件较为苛刻，需要经受高速旋转和重负荷的考验。
为了确保滚动轴承的可靠性和寿命，疲劳试验是不可或缺的一环。
本文将详细介绍滚动轴承疲劳试验方案，包括试验目的、试验方法、试验步骤以及试验结果的评估。
一、试验目的滚动轴承疲劳试验的主要目的是模拟实际工作条件下的轴承使用过程，评估其在长时间高速旋转和重负荷下的疲劳寿命。
通过试验，可以验证轴承的设计和制造质量，为产品的改进和优化提供依据。
二、试验方法1. 试验设备准备：a. 试验机：选择适当的试验机，能够提供满足试验要求的转速范围和负荷条件。
b. 轴承样品：选择符合试验要求的轴承样品，确保样品的代表性和一致性。
c. 测量设备：包括转速计、负荷计、温度计等，用于对试验过程中的参数进行监测和记录。
2. 试验参数确定：a. 转速范围：根据实际工作条件确定试验中的转速范围，考虑到轴承在高速旋转下的疲劳寿命变化规律。
b. 负荷条件：根据轴承的额定负荷和实际工作负荷确定试验中的负荷条件，考虑到轴承在重负荷下的疲劳寿命变化规律。
3. 试验步骤：a. 安装轴承样品：将选取的轴承样品正确安装在试验机上，确保轴承位置和轴向负荷的准确度。
b. 设置试验参数：根据试验要求，设定转速和负荷条件，确保试验过程中参数的稳定性。
c. 运行试验：启动试验机，使轴承样品在设定的转速和负荷条件下运行，连续工作一定时间。
d. 监测记录：在试验过程中，及时监测和记录轴承样品的转速、负荷和温度等参数。
e. 试验终止：根据试验要求，确定试验的终止条件，如达到设定的寿命或出现严重故障等。
f. 试验结果评估：根据试验数据和评估标准，对试验结果进行分析和评估，得出轴承的疲劳寿命。
三、试验结果评估根据试验的目的和要求，对试验结果进行评估是十分重要的。
评估的主要内容包括：1. 疲劳寿命：根据试验数据和评估标准，确定轴承的疲劳寿命，评估其是否符合设计要求和使用要求。
塑料轴承极限pv值试验方法
10.1 塑料轴承极限pv值试验方法(GB 7948—此法适用于各种塑料基自润滑材料的滑动轴承以及有塑料覆盖层的滑动轴承，在干摩擦或油润滑条件下的极限pv值的测定。
对于金属基、陶瓷基以及石墨基自润滑材料的滑动轴承极限pv值也可以参考此法进行测定。
所谓pv值是指轴承投影面积上的单位载荷p 与轴和轴承表面相对滑动线速度v的乘积。
以此近似地衡量轴承运转条件的苛刻程度。
对于给定材料的轴承，在一定滑动速度下所能承受的压强有一极限值，该极限压强p和滑动所用的滑动轴承试验机要能保证钢轴套以给定的转速旋转，转速精确到5%以内，并要求钢轴套安装部位轴的轴向跳动小于0.01mm;还要能对试样施加稳定的径向载荷，精确到2%以内;能测定和记录磨损、摩擦力矩和温升;用φ0.5mm的铜-康铜热电偶装入塑料轴承内，距轴承内表面0.5～1mm处测温，误差小于 5℃。
推荐使用MPV-1500型滑动轴承试验机。
试验采取定速变载的试验方法。
根据使用要求轴和轴承表面相对滑动线速度可从表4-5-14中选择，误差小于5%。
先将试样按GB 2918—1982《塑料试样状态调节和试验的标准环境》进行状态调节，试样放置时间不少于24h。
完成状态调节后的塑料轴承安装到试验机的轴承座(1)，见图4-5-47。
拧紧螺母压紧，用精度不低于0.01mm的量具测量并记录内径尺寸。
将钢轴套安装到试验机的主轴上，拧动螺母压紧，用精度不低于0.01mm 的量具测量并记录钢轴套的外径尺寸，并用千分表测量钢轴套径向跳动，应小于0.02mm。
用与塑料轴承不发生化学作用的溶剂(例如乙醇、丙酮等) 清除试样表面油污。
将装有塑料轴承的轴承座(1)、(2) 套到钢轴套上，见图4-5-47，用手转动试验机主轴，在旋转无障碍后启动电动机。
调整到选定的滑动线速度，施加估计极限载荷的20%～30%径向载荷，跑合30min，然后每隔10min增加极限载荷的20%，直至出现下列情况之一：①摩擦力或温升剧增;②磨损达到被检材料的极限值;③温升达到被检材料的限定值。
轴承试验方法
轴承试验方法
轴承试验是指通过一系列实验来评估和验证轴承的性能和质量。
常见的轴承试验方法包括以下几种：
1. 静态载荷试验：将轴承安装在试验机上，在静止状态下施加垂直于轴向的载荷，观察轴承的变形情况和承载能力。
2. 动态载荷试验：将轴承安装在试验机上，通过施加动态载荷或模拟实际工况下的载荷变化，测试轴承的疲劳寿命和动态性能。
3. 回转试验：将轴承安装在回转试验台上，通过让轴承在不同速度下旋转，观察轴承的噪声、摩擦力和轴向位移等指标，评估轴承的运转稳定性和摩擦性能。
4. 温度试验：将轴承安装在恒温箱或温度试验室中，通过控制温度和湿度，测试轴承在不同环境条件下的耐热性、耐腐蚀性和密封性能。
5. 润滑试验：将轴承安装在试验机上，通过施加不同润滑方式和润滑剂，测试轴承的润滑效果和摩擦性能。
6. 洗涤试验：将轴承安装在洗涤机中，通过模拟使用条件下的洗涤和清洁过程，测试轴承的防尘、防水和耐用性。
7. 振动试验：将轴承安装在振动试验机上，通过施加不同频率和振幅的振动载荷，测试轴承的抗振能力和工作稳定性。
以上是常见的轴承试验方法，根据不同的轴承类型和应用领域，还可以使用其他专用试验方法进行评估和验证。
轴承安装后的四点检测方法
轴承安装后的四点检测方法
1. 外观检查，安装轴承后，首先需要进行外观检查，包括检查轴承表面是否有损坏或者磨损，检查轴承外圈和内圈是否有裂纹或者变形，以及检查轴承密封件是否完好。
这可以通过肉眼观察和触摸来完成。
2. 转动检测，安装轴承后，需要进行转动检测，确保轴承能够自由旋转且没有异常声音。
可以通过手动旋转轴承或者使用工具进行旋转，观察是否有卡滞或者异常阻力。
3. 温度检测，安装轴承后，可以通过红外线测温仪或者接触式温度计来检测轴承的温度。
正常工作的轴承温度通常会有一个基准范围，超出这个范围可能意味着存在问题。
4. 振动检测，安装轴承后，可以使用振动测量仪器来检测轴承的振动情况。
异常的振动可能意味着安装不良或者轴承损坏。
总的来说，轴承安装后的四点检测方法包括外观检查、转动检测、温度检测和振动检测。
通过这些方法的综合应用，可以全面检测轴承的安装质量和工作状态，确保设备的正常运行。

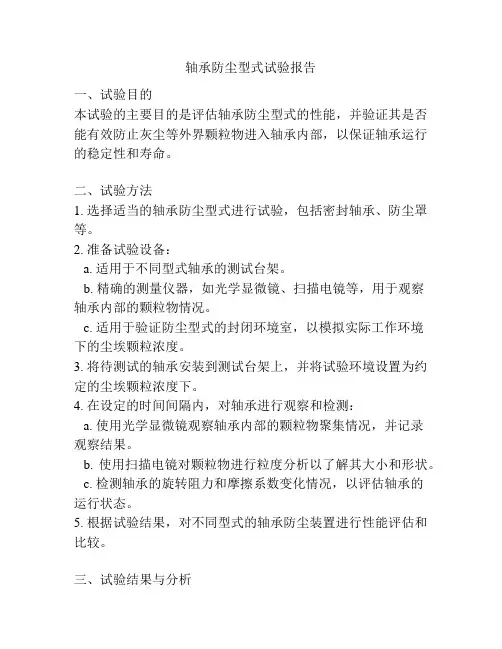

轴承防尘型式试验报告
轴承防尘型式试验报告一、试验目的本试验的主要目的是评估轴承防尘型式的性能，并验证其是否能有效防止灰尘等外界颗粒物进入轴承内部，以保证轴承运行的稳定性和寿命。
二、试验方法1. 选择适当的轴承防尘型式进行试验，包括密封轴承、防尘罩等。
2. 准备试验设备：a. 适用于不同型式轴承的测试台架。
b. 精确的测量仪器，如光学显微镜、扫描电镜等，用于观察轴承内部的颗粒物情况。
c. 适用于验证防尘型式的封闭环境室，以模拟实际工作环境下的尘埃颗粒浓度。
3. 将待测试的轴承安装到测试台架上，并将试验环境设置为约定的尘埃颗粒浓度下。
4. 在设定的时间间隔内，对轴承进行观察和检测：a. 使用光学显微镜观察轴承内部的颗粒物聚集情况，并记录观察结果。
b. 使用扫描电镜对颗粒物进行粒度分析以了解其大小和形状。
c. 检测轴承的旋转阻力和摩擦系数变化情况，以评估轴承的运行状态。
5. 根据试验结果，对不同型式的轴承防尘装置进行性能评估和比较。
三、试验结果与分析根据试验的观察和检测结果，可以得到以下结论：1. 密封型轴承：经过一定时间的运行，被测轴承内部没有明显的颗粒物聚集，且旋转阻力和摩擦系数基本保持稳定。
可以认为密封型轴承具有较好的防尘效果。
2. 防尘罩型轴承：被测轴承内部同样没有明显的颗粒物聚集，旋转阻力和摩擦系数变化较小。
可以认为防尘罩型轴承同样具有良好的防尘性能。
3. 不采用防尘装置的轴承：被测轴承内部明显有颗粒物聚集，且旋转阻力和摩擦系数明显增大。
可以认为不采用防尘装置的轴承对外界颗粒物的阻隔效果较差。
四、结论1. 密封型轴承和防尘罩型轴承在防尘性能方面表现出良好的效果，能有效阻隔外界颗粒物进入轴承内部，保证其运行的稳定性和寿命。
2. 在特定的工作环境下，轴承防尘装置的有效性可能会有所差异，需要根据实际情况选择合适的防尘型式。
3. 非采用防尘装置的轴承容易受到颗粒物污染，对轴承的运行稳定性和寿命造成较大影响。
因此，在实际应用中应优先选择具有防尘装置的轴承。
圆锥滚子轴承型式试验
圆锥滚子轴承是一种常见的滚动轴承，通常用于支撑悬挂在轴上的旋转部件。
这类轴承设计成能够承受径向和轴向两个方向上的负载。
以下是关于圆锥滚子轴承的一些常见型式试验：
1. 基本尺寸和公差测试：对圆锥滚子轴承的基本尺寸和公差进行测试，确保轴承的制造符合规定的标准和要求。
2. 轴承几何形状测试：包括内、外圈的直径、圆周和轴承宽度等几何参数的测试，以确保轴承的几何形状符合设计要求。
3. 圆锥滚子轴承的装配测试：测试圆锥滚子轴承的装配过程，确保轴承能够正确安装到轴上，并保持良好的配合。
4. 径向承受能力测试：在实验室条件下，对圆锥滚子轴承进行径向负载测试，以评估轴承在承受径向负载时的性能和极限。
5. 轴向承受能力测试：测试圆锥滚子轴承在轴向方向上的承受能力，评估轴承在承受轴向负载时的性能和极限。
6. 旋转摩擦和轴承磨损测试：在旋转条件下测试圆锥滚子轴承的摩擦特性和磨损情况，以评估轴承的寿命和运行稳定性。
7. 密封性能测试：对圆锥滚子轴承的密封性能进行测试，以确保轴承在工作环境中能够有效防止灰尘、污染物等进入轴承内部。
8. 温度和振动测试：在模拟工作条件下，对圆锥滚子轴承的温度和振动特性进行测试，以评估轴承在不同工况下的稳定性和可靠性。
9. 轴承寿命试验：对圆锥滚子轴承进行寿命试验，通过模拟长时间运行，评估轴承在实际使用中的寿命和性能。
这些试验有助于确保圆锥滚子轴承的质量和可靠性，以满足其在各种工业和机械应用中的要求。
不同国家和地区可能有不同的标准和测试方法，具体的测试程序可能会有所不同。
角接触球轴承径向刚度试验
角接触球轴承径向刚度试验角接触球轴承是一种常用的轴承类型，广泛应用于机械设备中。
在设计和制造过程中，了解和掌握角接触球轴承的性能参数至关重要。
其中，径向刚度是衡量轴承在受力时的变形程度的重要指标之一。
本文将以角接触球轴承径向刚度试验为主题，介绍试验的目的、过程和结果分析，并对试验的意义进行探讨。
一、试验目的角接触球轴承径向刚度试验的目的是评估轴承在径向负荷作用下的刚度性能。
通过试验，可以得到轴承在受力时的变形情况，并据此评估轴承在实际工作中的可靠性和稳定性。
同时，试验结果还可以为轴承的设计和优化提供依据。
二、试验过程1. 准备工作：首先，选择适当的试验设备和工具，包括试验机、测量仪器、轴承样品等。
确保试验设备的准确度和稳定性，并进行必要的校准工作。
2. 安装样品：将待测轴承样品固定在试验机上，并保证样品与试验机之间的刚性连接。
注意调整好样品的位置和方向，确保试验时能够准确施加径向负荷。
3. 施加负荷：根据试验要求，通过试验机施加一定的径向负荷到轴承样品上。
在施加负荷的过程中，应注意负荷的大小、方向和速度，确保试验的可控性和重复性。
4. 测量变形：在轴承受力的同时，使用合适的测量仪器对轴承的径向变形进行测量。
可采用激光干涉仪、位移传感器等设备，获得准确的变形数据。
5. 记录数据：根据试验要求，记录轴承在不同负荷下的径向变形数据。
包括负荷-位移曲线、负荷-变形曲线等。
同时，记录试验过程中的其他重要参数，如试验时间、环境条件等。
6. 数据分析：根据试验结果，进行数据处理和分析。
可以通过绘制曲线、计算刚度系数等方式，评估轴承的径向刚度性能。
同时，对试验结果的可靠性和准确性进行验证。
三、试验结果分析根据试验结果，可以得到轴承在不同负荷下的径向刚度性能。
通常，刚度系数越大，说明轴承在受力时的变形越小，刚度性能越好。
根据试验数据，可以绘制负荷-变形曲线，通过曲线的斜率来评估轴承的刚度。
还可以通过计算刚度系数，得到具体的数值结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承试验方法
轴承试验方法包括以下几种：
1. 静态加载试验：在试验台上加载轴承，并在不同的加载条件下测量轴承的变形和应力分布。
此试验方法可用于评估和验证轴承的承载能力和刚度。
2. 动态加载试验：在试验台上将轴承加速至一定转速，并在不同的加载条件下测量轴承的振动和噪声水平。
此试验方法可用于评估和验证轴承的运转稳定性和寿命。
3. 轴承磨损试验：在试验台上模拟轴承的实际工作条件，并定期测量轴承的磨损程度和性能变化。
此试验方法可用于评估轴承的寿命和可靠性。
4. 温度试验：在试验台上将轴承加热至一定温度，并在不同的加载条件下测量轴承的温升和稳定温度。
此试验方法可用于评估轴承的热稳定性和寿命。
5. 轴承耐久性试验：在试验台上重复加载和卸载轴承，并测量轴承的寿命和故障模式。
此试验方法可用于评估轴承的耐久性和可靠性。
以上仅为常见的轴承试验方法，具体的试验方法和流程可能根据不同的轴承类型和应用需求而有所差异。
需要根据具体情况选择合适的试验方法并进行试验。
