轴承试验方法
滚动轴承疲劳试验方案
滚动轴承疲劳试验方案引言：滚动轴承是机械装置中常见的传动元件之一，其工作条件较为苛刻，需要经受高速旋转和重负荷的考验。
为了确保滚动轴承的可靠性和寿命，疲劳试验是不可或缺的一环。
本文将详细介绍滚动轴承疲劳试验方案，包括试验目的、试验方法、试验步骤以及试验结果的评估。
一、试验目的滚动轴承疲劳试验的主要目的是模拟实际工作条件下的轴承使用过程，评估其在长时间高速旋转和重负荷下的疲劳寿命。
通过试验，可以验证轴承的设计和制造质量，为产品的改进和优化提供依据。
二、试验方法1. 试验设备准备：a. 试验机：选择适当的试验机，能够提供满足试验要求的转速范围和负荷条件。
b. 轴承样品：选择符合试验要求的轴承样品，确保样品的代表性和一致性。
c. 测量设备：包括转速计、负荷计、温度计等，用于对试验过程中的参数进行监测和记录。
2. 试验参数确定：a. 转速范围：根据实际工作条件确定试验中的转速范围，考虑到轴承在高速旋转下的疲劳寿命变化规律。
b. 负荷条件：根据轴承的额定负荷和实际工作负荷确定试验中的负荷条件，考虑到轴承在重负荷下的疲劳寿命变化规律。
3. 试验步骤：a. 安装轴承样品：将选取的轴承样品正确安装在试验机上，确保轴承位置和轴向负荷的准确度。
b. 设置试验参数：根据试验要求，设定转速和负荷条件，确保试验过程中参数的稳定性。
c. 运行试验：启动试验机，使轴承样品在设定的转速和负荷条件下运行，连续工作一定时间。
d. 监测记录：在试验过程中，及时监测和记录轴承样品的转速、负荷和温度等参数。
e. 试验终止：根据试验要求，确定试验的终止条件，如达到设定的寿命或出现严重故障等。
f. 试验结果评估：根据试验数据和评估标准，对试验结果进行分析和评估，得出轴承的疲劳寿命。
三、试验结果评估根据试验的目的和要求，对试验结果进行评估是十分重要的。
评估的主要内容包括：1. 疲劳寿命：根据试验数据和评估标准，确定轴承的疲劳寿命，评估其是否符合设计要求和使用要求。
轴承防尘型式试验报告
轴承防尘型式试验报告一、试验目的本试验的主要目的是评估轴承防尘型式的性能，并验证其是否能有效防止灰尘等外界颗粒物进入轴承内部，以保证轴承运行的稳定性和寿命。
二、试验方法1. 选择适当的轴承防尘型式进行试验，包括密封轴承、防尘罩等。
2. 准备试验设备：a. 适用于不同型式轴承的测试台架。
b. 精确的测量仪器，如光学显微镜、扫描电镜等，用于观察轴承内部的颗粒物情况。
c. 适用于验证防尘型式的封闭环境室，以模拟实际工作环境下的尘埃颗粒浓度。
3. 将待测试的轴承安装到测试台架上，并将试验环境设置为约定的尘埃颗粒浓度下。
4. 在设定的时间间隔内，对轴承进行观察和检测：a. 使用光学显微镜观察轴承内部的颗粒物聚集情况，并记录观察结果。
b. 使用扫描电镜对颗粒物进行粒度分析以了解其大小和形状。
c. 检测轴承的旋转阻力和摩擦系数变化情况，以评估轴承的运行状态。
5. 根据试验结果，对不同型式的轴承防尘装置进行性能评估和比较。
三、试验结果与分析根据试验的观察和检测结果，可以得到以下结论：1. 密封型轴承：经过一定时间的运行，被测轴承内部没有明显的颗粒物聚集，且旋转阻力和摩擦系数基本保持稳定。
可以认为密封型轴承具有较好的防尘效果。
2. 防尘罩型轴承：被测轴承内部同样没有明显的颗粒物聚集，旋转阻力和摩擦系数变化较小。
可以认为防尘罩型轴承同样具有良好的防尘性能。
3. 不采用防尘装置的轴承：被测轴承内部明显有颗粒物聚集，且旋转阻力和摩擦系数明显增大。
可以认为不采用防尘装置的轴承对外界颗粒物的阻隔效果较差。
四、结论1. 密封型轴承和防尘罩型轴承在防尘性能方面表现出良好的效果，能有效阻隔外界颗粒物进入轴承内部，保证其运行的稳定性和寿命。
2. 在特定的工作环境下，轴承防尘装置的有效性可能会有所差异，需要根据实际情况选择合适的防尘型式。
3. 非采用防尘装置的轴承容易受到颗粒物污染，对轴承的运行稳定性和寿命造成较大影响。
因此，在实际应用中应优先选择具有防尘装置的轴承。
角接触球轴承径向刚度试验
角接触球轴承径向刚度试验角接触球轴承是一种常用的轴承类型，广泛应用于机械设备中。
在设计和制造过程中，了解和掌握角接触球轴承的性能参数至关重要。
其中，径向刚度是衡量轴承在受力时的变形程度的重要指标之一。
本文将以角接触球轴承径向刚度试验为主题，介绍试验的目的、过程和结果分析，并对试验的意义进行探讨。
一、试验目的角接触球轴承径向刚度试验的目的是评估轴承在径向负荷作用下的刚度性能。
通过试验，可以得到轴承在受力时的变形情况，并据此评估轴承在实际工作中的可靠性和稳定性。
同时，试验结果还可以为轴承的设计和优化提供依据。
二、试验过程1. 准备工作：首先，选择适当的试验设备和工具，包括试验机、测量仪器、轴承样品等。
确保试验设备的准确度和稳定性，并进行必要的校准工作。
2. 安装样品：将待测轴承样品固定在试验机上，并保证样品与试验机之间的刚性连接。
注意调整好样品的位置和方向，确保试验时能够准确施加径向负荷。
3. 施加负荷：根据试验要求，通过试验机施加一定的径向负荷到轴承样品上。
在施加负荷的过程中，应注意负荷的大小、方向和速度，确保试验的可控性和重复性。
4. 测量变形：在轴承受力的同时，使用合适的测量仪器对轴承的径向变形进行测量。
可采用激光干涉仪、位移传感器等设备，获得准确的变形数据。
5. 记录数据：根据试验要求，记录轴承在不同负荷下的径向变形数据。
包括负荷-位移曲线、负荷-变形曲线等。
同时，记录试验过程中的其他重要参数，如试验时间、环境条件等。
6. 数据分析：根据试验结果，进行数据处理和分析。
可以通过绘制曲线、计算刚度系数等方式，评估轴承的径向刚度性能。
同时，对试验结果的可靠性和准确性进行验证。
三、试验结果分析根据试验结果，可以得到轴承在不同负荷下的径向刚度性能。
通常，刚度系数越大，说明轴承在受力时的变形越小，刚度性能越好。
根据试验数据，可以绘制负荷-变形曲线，通过曲线的斜率来评估轴承的刚度。
还可以通过计算刚度系数，得到具体的数值结果。
轴承试验方法
轴承试验方法
轴承试验方法包括以下几种：
1. 静态加载试验：在试验台上加载轴承，并在不同的加载条件下测量轴承的变形和应力分布。
此试验方法可用于评估和验证轴承的承载能力和刚度。
2. 动态加载试验：在试验台上将轴承加速至一定转速，并在不同的加载条件下测量轴承的振动和噪声水平。
此试验方法可用于评估和验证轴承的运转稳定性和寿命。
3. 轴承磨损试验：在试验台上模拟轴承的实际工作条件，并定期测量轴承的磨损程度和性能变化。
此试验方法可用于评估轴承的寿命和可靠性。
4. 温度试验：在试验台上将轴承加热至一定温度，并在不同的加载条件下测量轴承的温升和稳定温度。
此试验方法可用于评估轴承的热稳定性和寿命。
5. 轴承耐久性试验：在试验台上重复加载和卸载轴承，并测量轴承的寿命和故障模式。
此试验方法可用于评估轴承的耐久性和可靠性。
以上仅为常见的轴承试验方法，具体的试验方法和流程可能根据不同的轴承类型和应用需求而有所差异。
需要根据具体情况选择合适的试验方法并进行试验。

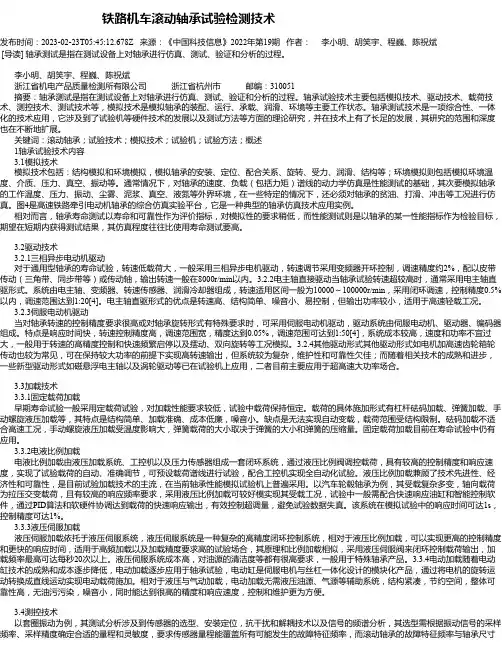

铁路机车滚动轴承试验检测技术
铁路机车滚动轴承试验检测技术发布时间：2023-02-23T05:45:12.678Z 来源：《中国科技信息》2022年第19期作者：李小明、胡笑宇、程巍、陈祝斌[导读] 轴承测试是指在测试设备上对轴承进行仿真、测试、验证和分析的过程。
李小明、胡笑宇、程巍、陈祝斌浙江省机电产品质量检测所有限公司浙江省杭州市邮编：310051摘要：轴承测试是指在测试设备上对轴承进行仿真、测试、验证和分析的过程。
轴承试验技术主要包括模拟技术、驱动技术、载荷技术、测控技术、测试技术等，模拟技术是模拟轴承的装配、运行、承载、润滑、环境等主要工作状态。
轴承测试技术是一项综合性、一体化的技术应用，它涉及到了试验机等硬件技术的发展以及测试方法等方面的理论研究，并在技术上有了长足的发展，其研究的范围和深度也在不断地扩展。
关键词：滚动轴承；试验技术；模拟技术；试验机；试验方法；概述1轴承试验技术内容3.1模拟技术模拟技术包括：结构模拟和环境模拟，模拟轴承的安装、定位、配合关系、旋转、受力、润滑、结构等；环境模拟则包括模拟环境温度、介质、压力、真空、振动等。
通常情况下，对轴承的速度、负载（包括力矩）谱线的动力学仿真是性能测试的基础，其次要模拟轴承的工作温度、压力、振动、尘雾、泥浆、真空、液氮等外界环境，在一些特定的情况下，还必须对轴承的贫油、打滑、冲击等工况进行仿真。
图4是高速铁路牵引电动机轴承的综合仿真实验平台，它是一种典型的轴承仿真技术应用实例。
相对而言，轴承寿命测试以寿命和可靠性作为评价指标，对模拟性的要求稍低，而性能测试则是以轴承的某一性能指标作为检验目标，期望在短期内获得测试结果，其仿真程度往往比使用寿命测试要高。
3.2驱动技术3.2.1三相异步电动机驱动对于通用型轴承的寿命试验，转速低载荷大，一般采用三相异步电机驱动，转速调节采用变频器开环控制，调速精度约2%，配以皮带传动（三角带、同步带等）或传动轴，输出转速一般在8000r/min以内。
滚动轴承钢球压碎试验标准
滚动轴承钢球压碎试验标准一、引言滚动轴承是一种常见的机械元件，广泛应用于各行各业。
钢球是滚动轴承中至关重要的组成部分，它承受着巨大的压力和冲击力。
为了确保滚动轴承的质量和可靠性，需要进行滚动轴承钢球压碎试验。
本文将全面、详细、完整地探讨滚动轴承钢球压碎试验的标准。
二、试验目的滚动轴承钢球压碎试验的主要目的是评估钢球的强度和抗压能力，以确定其是否满足设计和使用要求。
三、试验设备•压力机：用于施加压力到钢球上。
•测力仪：用于测量施加在钢球上的压力。
•试验样品：包括不同规格和材料的钢球样品。
四、试验过程1.准备试验样品：从批次中随机选择一定数量的钢球作为试验样品。
确保样品的代表性和可靠性。
2.安装试验样品：将试验样品放置在试验台上，并调整压力机的位置，使其与样品正确对齐。
3.施加压力：逐渐增加压力，直至钢球发生破裂或变形。
在试验过程中记录并测量压力大小。
4.结果记录：记录试验中的数据和观察结果，并计算钢球的抗压能力。
五、试验结果的评价根据试验结果，评价钢球的抗压能力。
如果钢球在承受一定压力后未发生破裂或变形，则认为该批次的钢球合格；否则，认为不合格。
六、试验标准根据国际标准化组织（ISO）的要求，滚动轴承钢球压碎试验的标准如下：6.1 试验样品的选择•从批次中随机选择一定数量（通常为30个）的钢球作为试验样品。
•样品数量应代表整个批次的特性。
6.2 试验设备的要求•压力机的分辨率应至少为0.1N。
•测力仪的分辨率应至少为0.01N。
6.3 试验条件•试验室温度应控制在20°C±5°C。
•试验样品应保持干燥并避免与腐蚀性物质接触。
6.4 试验方法1.将试验样品放置在压力机上，并调整压力机的位置使其与样品正确对齐。
2.逐渐增加压力，直至钢球发生破裂或变形。
3.记录施加在钢球上的压力，并计算钢球的抗压能力。
6.5 结果的评价•如果试验样品中超过20%的钢球未发生破裂或变形，则该批次的钢球合格。
轴承寿命试验
实验一：滚动轴承疲劳寿命一、实验目的1.了解影响轴疲劳承寿命的影响因素2.了解实验的原理及试验方法二、实验设备ABLT-1A型轴承寿命强化试验机三、实验原理及方法ABLT-1A型轴承寿命强化试验机适用于内径为10-60mm的滚动轴承寿命强化实验。
该试验机主要由实验头、实验头座、传动系统、加载系统、润滑系统、电器控制系统、计算机监控系统等部分组成。
实验头装在实验头座内。
传动系统传递电机的运动，使试验轴按一定转速旋转。
加载系统提供试验所需的的载荷。
润滑系统使实验轴承在正常情况下充分润滑进行实验。
电气控制系统提供电气和动力保护，控制电机和液压油缸等的动作。
计算机记录试验温度和振动信息，监控机器的运行情况。
强化是在保持滚动轴承接触疲劳失效机理一致的前提下被实验的轴承上所加的当量动载荷应接近或达到额定动载荷C的一半，以达到缩短试验周期的目的。
实验轴承外圈温度自动显示，试验时间自动累计显示，疲劳剥落自动停机，用工控机将实验结果每隔一定时间将寿命实验通过时间、振动、温度自动打印一份。
主要技术指标：实验轴承类型：深沟球轴承、角接触球轴承、圆柱滚子轴承、圆锥滚子轴承、滚针轴承、汽车水泵轴连轴承和汽车轮毂轴承。
实验轴承内径：Φ10-60mm实验轴承数量：2-4套最大径向载荷：25KN/100KN最大轴向载荷：50KN试验轴承转速：1000-10000r/min（有级可调）供电电源：380v 50hz 三相功率：约4.5KW环境温度：5-40 ℃四、实验步骤1.在同一批同型号经检验合格的的产品中随机轴承实验样品在同一批同型号经检验合格的的产品中随机轴承实验样品，每批轴承必须在同一结构的试验机，在相同实验条件下进行试验。
2.在样品内外套圈非基准端面上逐套编号。
3.试验主体组装：试验主体是指主轴，承载体，左右衬套，左右法兰盘，拆卸环，左右锁紧螺母，承载轴承实验轴承等。
各零部件要清洗干净。
严格按照标准和图样要求组装。
4.在压装轴承时只允许内圈受力，压装后手感检查每套轴承是否旋转灵活。
轴承检验规范
1．目的为了严格控制轴承产品质量，规范轴承检验标准，为采购该产品的验收工作提供指导依据。
2．适用范围本规范适用电机用的轴承的检验验收。
引用标准GB/T 滚动轴承向心轴承公差。
GB/T 滚动轴承测量和检验及方法。
GB/T —2005 滚动轴承通用技术规则。
GB/T 274-2000 滚动轴承倒角尺寸最大值GB/T 5868-2003 滚动轴承安装尺寸JB/T 8923—2010 滚动轴承钢球振动（加速度）技术条件。
|3．检验规则和试验方法：合格证检验：全检感观目测，每批每一包装箱必须附有质量合格证。
合格证上应注明制造厂名、轴承代号、标准代号、包装日期。
外包装检验：全检外包装上标识、精度等级与包装内产品是否相符，包装上有高温轴承标识的产品，应验证厂家出厂检测报告上使用的油脂及耐热温度。
轴承标志检验:全检感观目测，每套轴承上必须有永久性制造厂氏代号和轴承型号标志，标志的内容应完整清晰。
且与合格证上的内容相附。
外观质量检验外观检查：用肉眼观察滚动轴承，内外滚道应没有剥落痕迹和严重磨损；所有滚动体表面应无斑点、裂纹和剥皮现象；保持架应不松散、无破损、未磨穿，与滚动体间隙不过大并旋转应灵活。
轴承尺寸公差的检验轴承内径的测量：用千分尺或内径表，采用两点法。
在不同的径向角位置测量，测出一径向平面内最大及最小单一内径，求出单一平面平均内径的偏差△dmp及单一平面内径的变动量Vdp 。
对若干径向平面进行测量，得出平均内径的变动量Vdmp 。
测量结果应符合表一的规定。
"表一：内圈 μm表中：d ——轴承的公称内径△d mp ——单一平面平均内孔直径的偏差 Vd p ——单一径向平面内内孔直径的变动量 Vd mp ——平均内孔直径的变动量 △B s ——内圈单一宽度偏差 VB s ——内圈宽度变动量轴承外径的测量：用千分尺测量，采用两点法。
在不同的径向角位置测量，得出一径向平面内径最大及最小单一外径，求出单一平面外径的偏差△D mp 及单一平面外径的变动量VD mp 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承试验方法
轴承试验是指通过一系列实验来评估和验证轴承的性能和质量。
常见的轴承试验方法包括以下几种：
1. 静态载荷试验：将轴承安装在试验机上，在静止状态下施加垂直于轴向的载荷，观察轴承的变形情况和承载能力。
2. 动态载荷试验：将轴承安装在试验机上，通过施加动态载荷或模拟实际工况下的载荷变化，测试轴承的疲劳寿命和动态性能。
3. 回转试验：将轴承安装在回转试验台上，通过让轴承在不同速度下旋转，观察轴承的噪声、摩擦力和轴向位移等指标，评估轴承的运转稳定性和摩擦性能。
4. 温度试验：将轴承安装在恒温箱或温度试验室中，通过控制温度和湿度，测试轴承在不同环境条件下的耐热性、耐腐蚀性和密封性能。
5. 润滑试验：将轴承安装在试验机上，通过施加不同润滑方式和润滑剂，测试轴承的润滑效果和摩擦性能。
6. 洗涤试验：将轴承安装在洗涤机中，通过模拟使用条件下的洗涤和清洁过程，测试轴承的防尘、防水和耐用性。
7. 振动试验：将轴承安装在振动试验机上，通过施加不同频率和振幅的振动载荷，测试轴承的抗振能力和工作稳定性。
以上是常见的轴承试验方法，根据不同的轴承类型和应用领域，还可以使用其他专用试验方法进行评估和验证。
