高强螺栓施工技术方案
高强螺栓连接施工方案

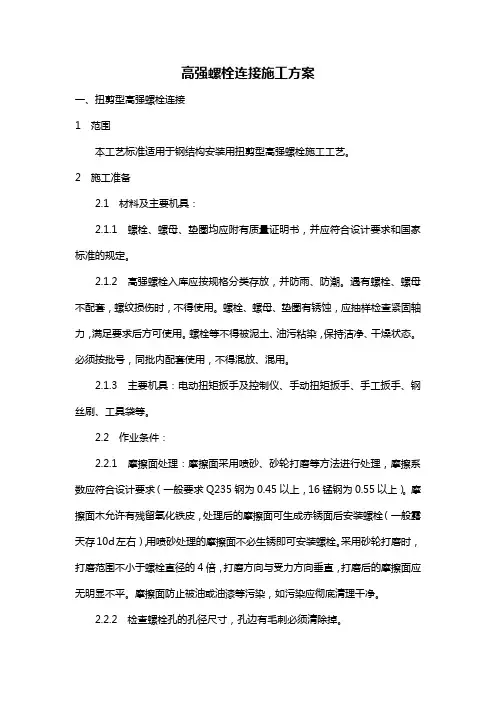

高强螺栓连接施工方案一、扭剪型高强螺栓连接1 范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
2 施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。
摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.2.4 电动扳手及手动扳手应经过标定。
3 操作工艺3.1 工艺流程：→3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。
选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。
表5-23.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。
3.3.2 装配前检查摩擦面，试件的摩擦系数是否达到设计要求，浮锈用钢丝刷除掉，油污、油漆清除干净。
高强螺栓连接施工工艺
高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。
通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。
这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。
本工艺标准适用于钢结构安装用高强螺栓施工。
一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。
其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。
要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。
螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。
2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。
二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。
2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。
三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。
2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。
3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。
4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。
5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。
前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。
6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。
摩擦面严禁被油污、油漆等污染。
7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。
高强螺栓施工方案

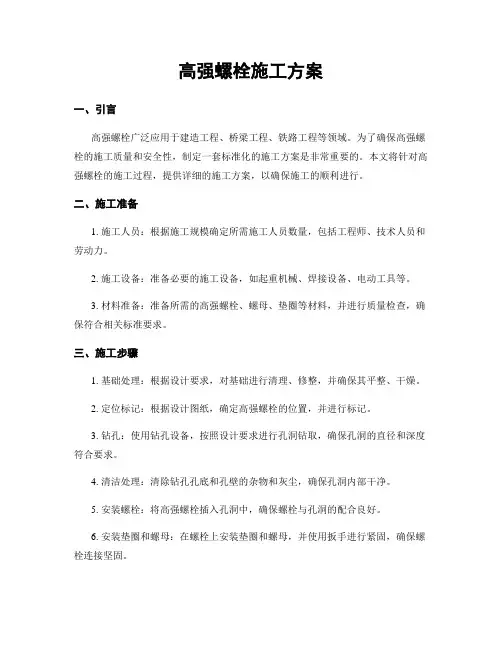

高强螺栓施工方案一、引言高强螺栓广泛应用于建造工程、桥梁工程、铁路工程等领域。
为了确保高强螺栓的施工质量和安全性，制定一套标准化的施工方案是非常重要的。
本文将针对高强螺栓的施工过程，提供详细的施工方案，以确保施工的顺利进行。
二、施工准备1. 施工人员：根据施工规模确定所需施工人员数量，包括工程师、技术人员和劳动力。
2. 施工设备：准备必要的施工设备，如起重机械、焊接设备、电动工具等。
3. 材料准备：准备所需的高强螺栓、螺母、垫圈等材料，并进行质量检查，确保符合相关标准要求。
三、施工步骤1. 基础处理：根据设计要求，对基础进行清理、修整，并确保其平整、干燥。
2. 定位标记：根据设计图纸，确定高强螺栓的位置，并进行标记。
3. 钻孔：使用钻孔设备，按照设计要求进行孔洞钻取，确保孔洞的直径和深度符合要求。
4. 清洁处理：清除钻孔孔底和孔壁的杂物和灰尘，确保孔洞内部干净。
5. 安装螺栓：将高强螺栓插入孔洞中，确保螺栓与孔洞的配合良好。
6. 安装垫圈和螺母：在螺栓上安装垫圈和螺母，并使用扳手进行紧固，确保螺栓连接坚固。
7. 紧固力控制：根据设计要求，使用扭矩扳手对螺栓进行紧固，控制紧固力的大小。
8. 检查验收：对施工完成的高强螺栓进行检查，确保施工质量符合要求。
四、施工安全措施1. 施工人员应穿戴个人防护装备，如安全帽、安全鞋、手套等。
2. 施工现场应设置明显的安全警示标志，确保施工区域的安全。
3. 确保施工现场通风良好，避免有害气体的积聚。
4. 对施工设备进行定期检查和维护，确保设备的正常运行。
5. 定期进行安全教育和培训，提高施工人员的安全意识和技能。
五、质量控制1. 严格按照设计要求进行施工，确保高强螺栓的安装位置和紧固力符合要求。
2. 对高强螺栓材料进行质量检查，确保其符合相关标准要求。
3. 对施工过程进行全程监控，及时发现和纠正施工中的质量问题。
4. 对施工完成的高强螺栓进行质量验收，确保施工质量符合要求。
第九章钢结构高强螺栓施工方案
第9章高强螺栓施工9.1高强螺栓施工概述（1）本工程的连接螺栓采用10.9级摩擦型高强度螺栓，主要用于H型钢梁对接、钢柱与主梁连接和上下节钢柱临时固定等连接部位，主要规格为M20、M24等。
（2）螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)的规定。
（3）高强螺栓连接钢材的摩擦面须进行喷砂（丸）处理，抗滑移系数μ≥0.50，连接板的材料与母材相同。
高强螺栓应采用钻模成孔，不得于现场扩孔。
高强螺栓应能自由穿入所连接的螺孔内，不得用榔头强行打入或用扳手强行拧入。
本工程高强螺栓主要为梁梁铰接、梁柱刚接、梁与混凝土铰接的节点上。
本工程高强度螺栓施工部位及螺栓规格如下表：类别序号规格等级节点部位三维图例扭剪型高强螺栓1主要为M20、M2410.9S钢梁连接2 梁柱连接9.2施工准备9.2.1作业指导书的编制和技术交底施工前须遵照国家现行的《钢结构施工质量验收规范GB5025-2001》、《钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-91》、《建筑施工安全技术统一规范》等规范并结合工程实际要求编制高强螺栓施工作业指导书，组织方案评审，评估可行性和操作性。
用书面的形式，根据工作范围、作业要求对每一个施工人员进行技术施工交底，使其明确高强螺栓的分类储放、施工条件，安装方案、工序步骤、质量要求、安全文明措施等。
9.2.2高强螺栓的储运和保管序号高强螺栓保管及要求1高强度螺栓连接副应由制造厂按批配套供应，每个包装箱内都必须配套装有螺栓、螺母及垫圈，包装箱应能满足储运的要求，并具备防水、密封的功能。
包装箱内应带有产品合格证和质量保证书；包装箱外表面应注明批号、规格及数量2在运输、保管及使用过程中应轻装轻卸，防止损伤螺纹，发现螺纹损伤严重或雨淋过的螺栓不应使用3高强螺栓连接副应按包装箱上注明的批号、规格分类保管，室内存放，堆放不宜过高，防止生锈和沾染赃物，包装箱码放底层应架空，距地面高度大于300mm，堆放不超过三层。
螺栓连接施工方案

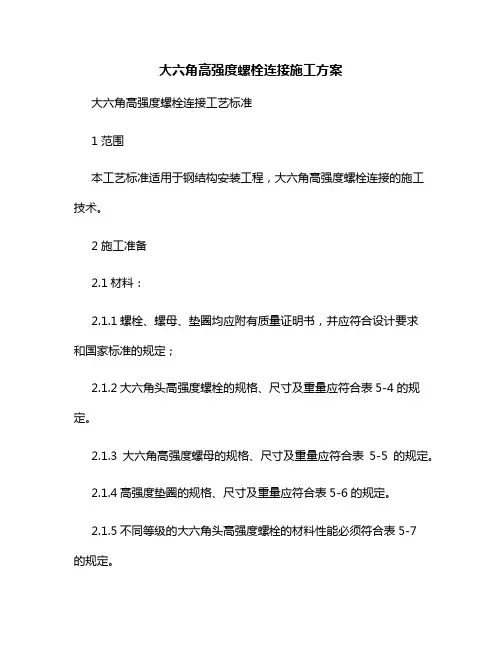

大六角高强度螺栓连接施工方案大六角高强度螺栓连接工艺标准1范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。
2施工准备2.1材料：2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。
2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。
2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定。
2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。
2.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。
2.1.7大六角头高强度螺栓的硬度应符合表5-9的规定。
2.1.8大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表5-10规定配套使用。
2.1.9大六角头高强度螺栓验收入库后应按规格分类存放。
应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。
2.1.10大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。
螺栓不得粘染泥土、油污，必须清理干净。
2.2主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。
钢结构用高强度大六角螺母的规格、尺寸及重量表5-5注：1. 括号内的规格，尽可能不采用。
2. dw 的最大尺寸，等于5的实际尺寸。
钢结构用高强度垫圈的规格、尺寸及重量表5-6注：括号内的规格，尽可能不采用。
不同等级的大六角头高强度螺栓的材料性能表5-72.3作业条件：2.3.1高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须达到设计要求。
摩擦面不允许有残留氧化铁皮。
2.3.2摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。
2.3.3施工部位摩擦面应防止被油污和油漆等污染，如有污染必须彻底清理干净。
2.3.4调整扭矩扳手。
高强螺栓施工方案

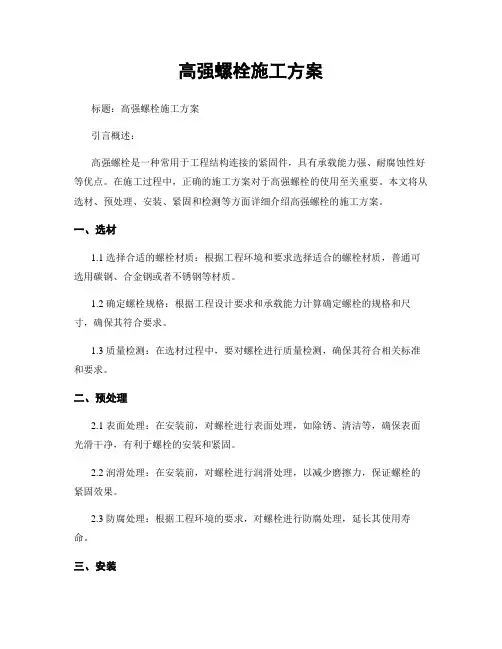

高强螺栓施工方案标题：高强螺栓施工方案引言概述：高强螺栓是一种常用于工程结构连接的紧固件，具有承载能力强、耐腐蚀性好等优点。
在施工过程中，正确的施工方案对于高强螺栓的使用至关重要。
本文将从选材、预处理、安装、紧固和检测等方面详细介绍高强螺栓的施工方案。
一、选材1.1 选择合适的螺栓材质：根据工程环境和要求选择适合的螺栓材质，普通可选用碳钢、合金钢或者不锈钢等材质。
1.2 确定螺栓规格：根据工程设计要求和承载能力计算确定螺栓的规格和尺寸，确保其符合要求。
1.3 质量检测：在选材过程中，要对螺栓进行质量检测，确保其符合相关标准和要求。
二、预处理2.1 表面处理：在安装前，对螺栓进行表面处理，如除锈、清洁等，确保表面光滑干净，有利于螺栓的安装和紧固。
2.2 润滑处理：在安装前，对螺栓进行润滑处理，以减少磨擦力，保证螺栓的紧固效果。
2.3 防腐处理：根据工程环境的要求，对螺栓进行防腐处理，延长其使用寿命。
三、安装3.1 安装位置：根据设计要求确定螺栓的安装位置，确保其位置准确无误。
3.2 安装工艺：采用正确的安装工艺，如预紧、顺序安装等，确保螺栓的安装质量。
3.3 安装工具：选择合适的安装工具，如扭力扳手、扭剪器等，确保螺栓的正确安装。
四、紧固4.1 扭矩控制：在紧固过程中，要根据设计要求和规范控制螺栓的扭矩，确保其紧固力符合要求。
4.2 交叉紧固：采用交叉紧固的方法，确保螺栓的紧固均匀，避免产生应力集中。
4.3 紧固检查：在紧固完成后，进行紧固检查，确保螺栓的紧固质量和效果。
五、检测5.1 超声波检测：采用超声波检测技术对螺栓进行质量检测，检测螺栓的内部缺陷和质量情况。
5.2 拧紧力测试：进行拧紧力测试，检测螺栓的紧固力是否符合设计要求。
5.3 可视检查：进行可视检查，检查螺栓的外观和安装情况，确保其符合要求。
结论：高强螺栓的施工方案对于工程结构的安全和稳定至关重要。
正确的选材、预处理、安装、紧固和检测是保证高强螺栓使用效果的关键。
高强螺栓专项施工方案
xx钢结构工程【1】高强螺栓专项施工方案编制单位：xx编制人：审核人：审批人：编制时间：目录第一章编制依据....................................................................................... 错误!未定义书签。
第二章工程概况. (1)第三章施工准备 (2)第四章施工工艺 (4)第五章施工安全注意事项 (7)第一章编制依据1、《钢结构高强度螺栓连接技术规程》JGJ82-20112、《钢结构工程施工规范》GB 50755-20123、《钢结构工程施工质量验收规范》GB50205-20014、《钢结构用高强度大六角头螺栓》GB/T1228-20065、《钢结构用高强度大六角螺母》GB/T1229-20066、《钢结构用高强度垫圈》GB/T1230-20067、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231-20068、《钢结构用扭剪型高强度螺栓连接副》GB/T3632-2008第二章工程概况1、建设单位：xx；2、设计单位：xx；3、监理单位：xx；4、总包单位：xx；5、工程名称：xx6、工程建设地点：xx；7、工程概况：本工程的高强螺栓性能等级为10.9级，连接处构件接触面采用喷砂后生赤锈处理，抗滑移系数对于Q345钢为0.5；对于Q235钢为0.45。
本工程共有M20,M22,M24三种直径的高强螺栓，M20的高强螺栓用于三段屋面梁之间的梁梁之间的连接，M22用于屋面梁与边柱的连接，M24用于屋面梁与中柱的连接。
吊车梁、走道板与钢柱的连接也采用M20的高强螺栓。
第三章施工准备一、技术准备1、高强螺栓长度的选用高强螺栓紧固后，以丝扣漏出2~3扣为宜，一个工程的高强螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度+附加长度螺栓长度小于100mm取5mm的倍数，余数2舍3进，螺栓长度大于100mm可取为10mm 的整倍数进行归类。
高强度螺栓安装工艺
高强度螺栓安装工艺高强度螺栓被广泛的应用于高层钢结构中，是因为它能够在保证工程质量要求的前提下，减少工人劳动强度，加快工程施工进度。
本工程所用高强度螺栓，为10.9级扭剪型高强螺栓。
1.高强螺栓施工前准备工作1）施工工具准备：电动扭矩扳手、测力扳手、电动铰刀、钢刷、扁铲、过镗冲、撬棍等。
2）高强度螺栓技术复验（1）核对高强螺栓的出厂质量证明书是否符合标准规定。
（2）随机抽取部分螺栓检查其外观质量和外形尺寸。
要求表面不得有裂纹和伤痕等缺陷，外形尺寸须符合规范。
（3）按出厂批号分批量进行扭矩系数与轴力复验。
要求扭矩系数平均值应该与供货厂家提供的质量保证书一致，轴力平均值符合国家规范要求，变异系数不得大于10%。
（4）摩擦面抗滑移系数试验。
本工程中，按照每2000吨钢结构为一批，不足2000吨按照一批计算，每批试件3-5组，进行摩擦面滑移系数试验。
要求摩擦系数的平均值不得低于设计值，变异系数不得大于10%。
3）高强度螺栓的保管、发放（1）高强度螺栓应存放在干燥、防腐的仓库内。
（2）存放时，应按原包装，分规格类型进行保管，领用按批号配套发放，严禁混放、混用。
（3）设专人负责保管、发放。
4）构件摩擦面质量检查摩擦面表面不得有浮锈、油污、油漆等杂物，否则应清理达规范要求为止。
清理时一般使用钢丝刷，铲刀，不得使用磨光机。
2.高强度螺栓安装程序1）钢柱、钢梁吊装到位后，采用普通螺栓临时固定，待钢柱、钢梁调整后立即更换高强度螺栓。
2）高强度螺栓的穿孔（1）穿孔前应核对其规格型号，以防错用。
（2）穿孔时应能自由通过，严禁锤击穿孔。
（3）螺栓同连接板的接触面之间应保持平整，同节点处的螺栓安装方向应一致。
3）高强度螺栓的紧固（1）高强度螺栓的拧紧分为初拧与终拧两个工序。
（2）高强螺栓一经穿孔应立即进行初拧。
初拧扭矩值应为终拧值的60-70%。
（3）高强度螺栓初拧30分钟后，宜进行终拧，不得拖延到12小时以上。
终拧采用专用电动力矩扳手，以螺栓尾部的梅花头拧断为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高强螺栓施工技术方案
第一节钢结构高强螺栓概况
本工程高强螺栓主要用于梁-柱节点、梁-梁节点，所使用的高强螺栓质量应满足《钢结构用高强度大六角头螺栓大六角螺母、垫圈技术条件》(GB/T1228～1231-2006)、《钢结构高强螺栓连接的设计、施工及验收规范》（JGJ 82-2011）的规定；螺栓连接的强度设计值、高强螺栓的设计预应力值，以及高强螺栓连接的钢材摩擦面抗滑移系数值，应符合现行国家标准《钢结构设计规范》
（GB50017-2011）的规定。
本工程采用的螺栓为10.9级摩擦型高强螺栓，本工程中凡未注明的高强螺栓摩擦面的摩擦系数0.35，夹层与钢框架部分0.5。
摩擦面的处理方法为喷砂或抛丸。
μ值的确定须根据实验进行，其实验结果须提交监理工程师及建设单位技术负责人认可。
当摩擦系数实测值低于设计值时，应对螺栓规格或者数量进行调整。
本工程高强螺栓施工主要包括：钢柱与主梁之间、主梁与主梁之间的连接，钢梁腹板高度变化较多，施工工况比较复杂。
第二节施工准备
1.施工机具
高强螺栓施工的主要用具是高强度螺栓电动扳手，施工机具根据用途不同主要有以下几项：
图例
用于清除摩擦面上
用途用于高强度螺栓终拧
浮锈、油污等
手动工具
名称手工扳手力矩扳手
图例
用途用于普通螺栓及大六角高强螺栓初、终拧
2.高强螺栓性能检测
高强螺栓和连接副的额定荷载及螺母和垫圈的硬度试验，应在工厂进行；连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。
摩擦面的抗滑移系数试验，可由制造厂按规范提供试件后在工地进行，高强螺栓紧固轴力试验是在现场随机抽取安装所用的高强螺栓进行。
类
试件试验方法注意事项别
强度
螺栓栓性能检验高
强
度
螺
栓
紧
固
轴
力
试
验
（1）、连接副预拉力采
用经计量检定、校准合格的
轴力计进行测试。
（2）、采用轴力计方法
复验连接副预拉力时，应将
螺栓直接插入轴力计。
（3）、紧固螺栓分初
拧、终柠两次进行，初拧应
采用手动扭矩板手或
专用定扭电动板手;初拧值
应为预拉力标准值50%左
右。
终拧应采用专用电动板
手，至尾部梅花头拧掉，读
出预拉力值。
（1）、高强度螺栓应在施
工现场待安装的螺栓批中随
机抽取，每批应抽取8套连接
副进行复验。
（2）、试验用的电测轴力
计、油压轴力计、电阻应变仪、
扭矩板手等计量器具，应在试
验前进行标定，其误差不得超
过2%。
（3）、每套连接副只应做
一次试验，不得重复使用。
（4）、在紧固中垫圈发生
转动时，应更换连接副，重新
试验。
（5）、复验螺栓连接副的
预拉力平均值和标准偏差应
符合上页表的规定。
高
强
度
螺
栓
连
接
摩
擦
面
的
抗
滑
移
（1）、先将冲钉打入试
件孔定位，然后逐个装换成
同批经预拉力复验的扭剪
型高强度螺栓。
（2）、紧固高强度螺栓
应分初柠、终拧。
初拧应达
到螺栓预拉力标准值的50%
左右。
（3）、试件应在其侧面
画出观察滑移的直线。
（4）、将组装好的试件
置于拉力试验机上，试件的
轴线与试验机夹具中心严
格对中。
（5）、加荷，应先加
10%的抗滑移设计荷载值，
（1）、制造厂和安装单位
应分别以钢结构制造批为单
位进行抗滑移系数检验。
（2）、选用两种及两种以
上表面处理工艺时，每种处理
工艺应单独检验。
每批三组试
件。
（3）、试件钢板的厚度
t1、t2应根据钢结构工程中
有代表性的板材厚度来确定;
宽度b可参照上页表规定取
值；L1应根据试验机夹具的
要求确定。
（4）、试件板面应平整，
无油污，
孔和板的边缘无飞边、毛
3.高强螺栓栓孔检查和修复
高强度螺栓的安装应能自由穿入孔，严禁强行穿入，如不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。
修孔时，为了防止铁屑落入板迭缝中，铰孔前应将四周螺栓全部拧紧，使板迭密贴后再进行，严禁气割扩孔。
高强度螺栓连接中连接钢板的孔径略大于螺栓直径，并必须采取钻孔成型方法，钻孔后的钢板表面应平整、孔边无飞边和毛刺，连接板表面应无焊接溅物、油污等，螺栓孔径及偏差如下表所示：
第三节高强螺栓施工工艺和方法1.高强螺栓安装施工流程。
