高强化学螺栓施工技术正式版

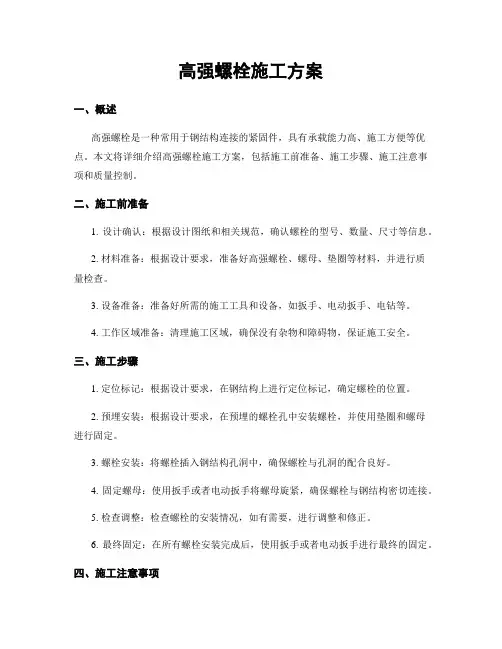

高强螺栓施工方案
高强螺栓施工方案一、概述高强螺栓是一种常用于钢结构连接的紧固件，具有承载能力高、施工方便等优点。
本文将详细介绍高强螺栓施工方案，包括施工前准备、施工步骤、施工注意事项和质量控制。
二、施工前准备1. 设计确认：根据设计图纸和相关规范，确认螺栓的型号、数量、尺寸等信息。
2. 材料准备：根据设计要求，准备好高强螺栓、螺母、垫圈等材料，并进行质量检查。
3. 设备准备：准备好所需的施工工具和设备，如扳手、电动扳手、电钻等。
4. 工作区域准备：清理施工区域，确保没有杂物和障碍物，保证施工安全。
三、施工步骤1. 定位标记：根据设计要求，在钢结构上进行定位标记，确定螺栓的位置。
2. 预埋安装：根据设计要求，在预埋的螺栓孔中安装螺栓，并使用垫圈和螺母进行固定。
3. 螺栓安装：将螺栓插入钢结构孔洞中，确保螺栓与孔洞的配合良好。
4. 固定螺母：使用扳手或者电动扳手将螺母旋紧，确保螺栓与钢结构密切连接。
5. 检查调整：检查螺栓的安装情况，如有需要，进行调整和修正。
6. 最终固定：在所有螺栓安装完成后，使用扳手或者电动扳手进行最终的固定。
四、施工注意事项1. 安全第一：施工过程中，必须严格遵守安全操作规程，佩戴必要的个人防护装备。
2. 施工顺序：按照设计要求和施工步骤的顺序进行施工，确保施工的联贯性和一致性。
3. 螺栓质量：在安装过程中，必须检查螺栓的质量，如有损坏或者变形，应及时更换。
4. 螺栓预紧力：根据设计要求，控制螺栓的预紧力，确保螺栓连接的可靠性和稳定性。
5. 现场清理：施工完成后，清理施工现场，确保没有遗留的工具和材料。
五、质量控制1. 材料质量：对高强螺栓、螺母、垫圈等材料进行质量检查，确保符合设计要求和相关规范。
2. 安装质量：对螺栓的安装过程进行监督和检查，确保螺栓与钢结构的连接质量。
3. 预紧力控制：使用扭力扳手或者其他合适的工具，控制螺栓的预紧力，确保符合设计要求。
4. 质量记录：对施工过程中的关键节点进行记录，包括螺栓型号、数量、预紧力等信息。

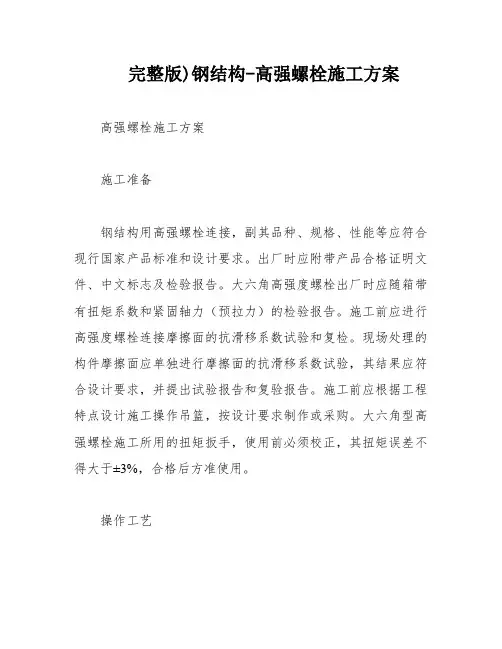

完整版)钢结构-高强螺栓施工方案
完整版)钢结构-高强螺栓施工方案高强螺栓施工方案施工准备钢结构用高强螺栓连接，副其品种、规格、性能等应符合现行国家产品标准和设计要求。
出厂时应附带产品合格证明文件、中文标志及检验报告。
大六角高强度螺栓出厂时应随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。
施工前应进行高强度螺栓连接摩擦面的抗滑移系数试验和复检。
现场处理的构件摩擦面应单独进行摩擦面的抗滑移系数试验，其结果应符合设计要求，并提出试验报告和复验报告。
施工前应根据工程特点设计施工操作吊篮，按设计要求制作或采购。
大六角型高强螺栓施工所用的扭矩扳手，使用前必须校正，其扭矩误差不得大于±3%，合格后方准使用。
操作工艺工艺流程：作业指导书编制与交底——被连接构件制孔检查——螺栓、螺母、垫圈检查——轴力、扭矩系数试验合格——连接件摩擦系数试验合格——检查连接面——安装构件到位，临时螺栓固定——校正钢柱并预留偏差值——紧固临时螺栓，冲孔，检查缝隙——确定可作业条件——初拧：按紧固顺序，采用转角法作出标记——终拧——检查——验收。
高强度螺栓的储存高强螺栓的储存应放在通风、防雨、防潮的仓库内，并不得损坏丝扣和沾染脏物。
连接副件入库应按包装箱上注明的规格、批号分类存放。
使用时按使用部位要求，领取相应规格、数量、批号的连接副件。
当天没有用完的螺栓，必须装回仓库妥善保管，不得乱扔乱放。
摩擦面的处理在工厂用抛丸的处理方法，使摩擦面达到设计要求的抗滑移系数。
处理好的摩擦面不得有飞溅物、毛刺、焊疤或污损等。
处理好的摩擦面应采取保护措施，防止沾染脏物和油污。
严禁在高强螺栓摩擦面上作任何标记。
节点处理高强螺栓连接应在其结构架设调整完毕后，再对接合件进行矫正，消除接合件的变形、错位和错孔。
板子接合摩擦面贴紧后，进行高强螺栓安装。
为了接合部位摩擦面贴紧，结合良好，先用临时普通螺栓和手动扳手紧固，达到贴紧为止。
高强螺栓连接安装前，在每个接点上应穿入不少于安装总数1/3的临时螺栓，最少不得少于2个。
高强化学螺栓施工技术参考文本
高强化学螺栓施工技术参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月高强化学螺栓施工技术参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、前言化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
1、化学螺栓的组成(见图1)化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZUB)钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数见图2。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度见图2。

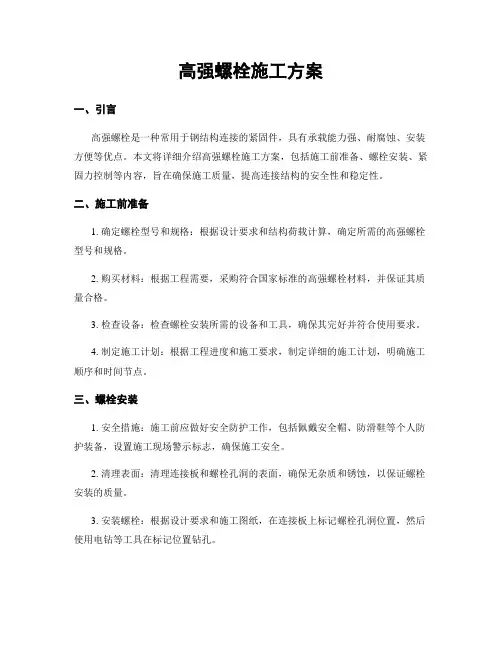

高强螺栓施工方案
高强螺栓施工方案一、引言高强螺栓是一种常用于钢结构连接的紧固件，具有承载能力强、耐腐蚀、安装方便等优点。
本文将详细介绍高强螺栓施工方案，包括施工前准备、螺栓安装、紧固力控制等内容，旨在确保施工质量，提高连接结构的安全性和稳定性。
二、施工前准备1. 确定螺栓型号和规格：根据设计要求和结构荷载计算，确定所需的高强螺栓型号和规格。
2. 购买材料：根据工程需要，采购符合国家标准的高强螺栓材料，并保证其质量合格。
3. 检查设备：检查螺栓安装所需的设备和工具，确保其完好并符合使用要求。
4. 制定施工计划：根据工程进度和施工要求，制定详细的施工计划，明确施工顺序和时间节点。
三、螺栓安装1. 安全措施：施工前应做好安全防护工作，包括佩戴安全帽、防滑鞋等个人防护装备，设置施工现场警示标志，确保施工安全。
2. 清理表面：清理连接板和螺栓孔洞的表面，确保无杂质和锈蚀，以保证螺栓安装的质量。
3. 安装螺栓：根据设计要求和施工图纸，在连接板上标记螺栓孔洞位置，然后使用电钻等工具在标记位置钻孔。
4. 螺栓安装：将螺栓插入孔洞中，使用扳手或扭力扳手进行旋紧，确保螺栓安装紧固力符合要求。
5. 检查质量：安装完成后，对螺栓进行质量检查，包括检查螺栓是否完整、紧固力是否符合要求等。
四、紧固力控制1. 使用扭力扳手：根据螺栓规格和要求的紧固力，选择合适的扭力扳手进行紧固。
在紧固过程中，要注意扳手的使用方法和操作要领，确保达到预定的紧固力。
2. 紧固力检测：使用扭力扳手进行紧固后，应进行紧固力检测，以确保螺栓紧固力符合设计要求。
可使用扭力扳手配合扭力测量仪进行检测，或使用超声波测量仪等专业设备进行检测。
3. 紧固力调整：如发现螺栓紧固力不符合要求，应及时进行调整。
可采用逆时针旋转螺栓，然后重新使用扭力扳手进行紧固，直至达到预定的紧固力。
五、施工质量控制1. 施工记录：在施工过程中，应及时记录螺栓安装的相关参数，包括螺栓型号、规格、紧固力等信息，以备后续查验和质量评估。
高强螺栓施工方案
高强螺栓施工方案一、引言高强螺栓是一种常用于建筑和工程结构中的紧固件，其具有高强度、耐腐蚀和可重复使用等特点，被广泛应用于桥梁、钢结构、矿山设备等领域。
本文将详细介绍高强螺栓施工方案，包括施工步骤、材料准备、施工要点等内容。
二、施工步骤1. 工地准备在施工前，需要对工地进行准备，包括清理施工区域、确保施工区域的平整和干燥，以及设置安全警示标志等。
2. 材料准备准备所需的高强螺栓及其配件，包括螺栓、螺母、垫圈、螺栓剪、扳手等工具。
3. 定位和标记根据设计要求，在结构上进行定位和标记，确定高强螺栓的安装位置。
4. 预钻孔使用钻机和适当的钻头，对预定的安装位置进行钻孔，确保孔的直径和深度符合螺栓的要求。
5. 清洁孔口使用吹风机或刷子等工具，清洁孔口，确保孔口无杂物和灰尘。
6. 安装螺栓将螺栓插入预钻孔中，确保螺栓与孔壁之间没有间隙，并用扳手适当拧紧。
7. 安装螺母和垫圈在螺栓的另一侧安装螺母和垫圈，用扳手适当拧紧螺母，确保螺栓与结构件之间的连接紧固。
8. 检查和调整对已安装的高强螺栓进行检查，确保其紧固力和稳定性。
如有必要，使用扳手进行调整。
9. 完成施工完成高强螺栓的安装后，进行最后的检查和清理工作，确保施工区域的整洁和安全。
三、材料准备1. 高强螺栓高强螺栓通常采用碳素钢或合金钢制造，具有高拉伸强度和抗腐蚀性能。
2. 螺母螺母是用于连接螺栓和结构件的紧固件，通常采用与螺栓相同材料制造。
3. 垫圈垫圈用于增加螺栓与结构件之间的接触面积，分散压力，防止松动和腐蚀。
4. 螺栓剪螺栓剪是一种用于剪断螺栓的工具，通常采用高强度钢制造。
5. 扳手扳手用于拧紧和调整螺栓和螺母，通常采用合金钢制造。
四、施工要点1. 安全第一在进行高强螺栓施工时，必须严格遵守安全操作规程，佩戴个人防护装备，确保施工过程中的安全。
2. 施工质量控制施工过程中，应严格按照设计要求和相关标准进行施工，确保螺栓的安装位置、孔的直径和深度、紧固力等符合要求。

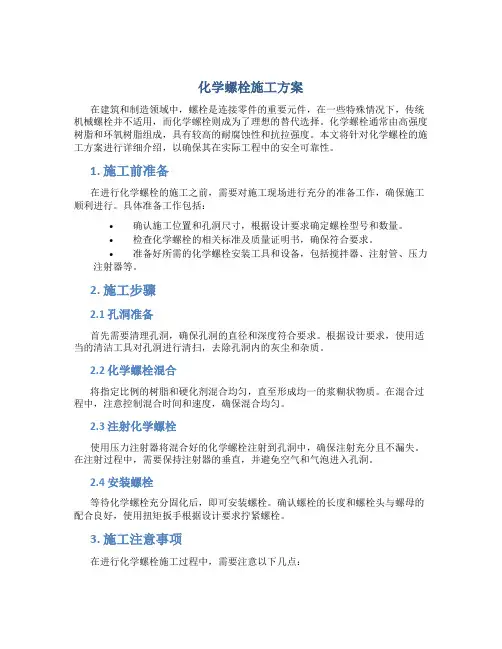

化学螺栓施工方案
化学螺栓施工方案在建筑和制造领域中，螺栓是连接零件的重要元件，在一些特殊情况下，传统机械螺栓并不适用，而化学螺栓则成为了理想的替代选择。
化学螺栓通常由高强度树脂和环氧树脂组成，具有较高的耐腐蚀性和抗拉强度。
本文将针对化学螺栓的施工方案进行详细介绍，以确保其在实际工程中的安全可靠性。
1. 施工前准备在进行化学螺栓的施工之前，需要对施工现场进行充分的准备工作，确保施工顺利进行。
具体准备工作包括：•确认施工位置和孔洞尺寸，根据设计要求确定螺栓型号和数量。
•检查化学螺栓的相关标准及质量证明书，确保符合要求。
•准备好所需的化学螺栓安装工具和设备，包括搅拌器、注射管、压力注射器等。
2. 施工步骤2.1 孔洞准备首先需要清理孔洞，确保孔洞的直径和深度符合要求。
根据设计要求，使用适当的清洁工具对孔洞进行清扫，去除孔洞内的灰尘和杂质。
2.2 化学螺栓混合将指定比例的树脂和硬化剂混合均匀，直至形成均一的浆糊状物质。
在混合过程中，注意控制混合时间和速度，确保混合均匀。
2.3 注射化学螺栓使用压力注射器将混合好的化学螺栓注射到孔洞中，确保注射充分且不漏失。
在注射过程中，需要保持注射器的垂直，并避免空气和气泡进入孔洞。
2.4 安装螺栓等待化学螺栓充分固化后，即可安装螺栓。
确认螺栓的长度和螺栓头与螺母的配合良好，使用扭矩扳手根据设计要求拧紧螺栓。
3. 施工注意事项在进行化学螺栓施工过程中，需要注意以下几点：•施工人员应佩戴合适的防护装备，避免化学螺栓对皮肤和眼睛造成刺激。
•施工现场通风良好，避免化学螺栓的有害气体对人体造成危害。
•根据设计要求和化学螺栓的规格，严格控制螺栓的安装扭矩，避免螺栓过紧或过松带来安全隐患。
4. 施工质量验收施工完成后，需要进行质量验收工作，包括对螺栓安装质量和抗拉强度的检测。
根据相关标准进行验收，确保化学螺栓的安装质量达到设计要求。
结语通过合理的施工方案和严格的质量控制，化学螺栓可以在各类工程中发挥重要作用，确保连接件的牢固性和可靠性。
高强螺栓施工方案
高强螺栓施工方案一、概述高强螺栓施工方案是为了确保建造结构的稳定性和安全性而设计的。
本文将详细介绍高强螺栓的施工步骤、材料要求、质量控制以及安全注意事项。
二、施工步骤1. 前期准备在施工前，需要进行详细的规划和准备工作。
包括确定螺栓的型号和数量、制定施工计划、准备施工所需的材料和设备等。
2. 基础处理在进行高强螺栓施工前，需要对基础进行处理。
首先清理基础表面的杂物和污垢，并确保基础表面平整、干燥。
如有需要，还可以进行基础的强度检测。
3. 钻孔钻孔是高强螺栓施工的重要步骤。
根据设计要求，在基础上进行钻孔，并确保钻孔位置准确无误。
钻孔直径和深度需要根据螺栓的规格和设计要求进行确定。
4. 清洗孔洞钻孔完成后，需要对孔洞进行清洗。
使用高压水枪或者气枪清洗孔洞，确保孔洞内部干净，并去除钻孔时产生的碎屑和灰尘。
5. 安装螺栓将螺栓插入孔洞，确保螺栓与孔洞的配合良好。
根据设计要求，使用扭矩扳手或者液压扳手进行螺栓的紧固，确保螺栓达到预定的紧固力。
6. 质量控制在施工过程中，需要进行质量控制，以确保高强螺栓的施工质量。
质量控制包括对螺栓的型号、数量、紧固力进行检查，以及对施工过程中的各项工作进行验收。
7. 安全注意事项在高强螺栓施工过程中，需要注意以下安全事项：- 工人必须佩戴符合要求的个人防护装备，如安全帽、安全鞋等。
- 施工现场必须设置明显的安全警示标志，确保施工区域的安全。
- 施工人员必须熟悉高强螺栓的施工工艺和操作规程，严格按照要求进行施工。
- 在施工过程中，要随时检查和维护使用的工具和设备，确保其正常运行和安全使用。
三、材料要求1. 高强螺栓高强螺栓是施工中最重要的材料之一。
螺栓的材质必须符合设计要求，并具有足够的抗拉强度和耐腐蚀性能。
2. 钻头钻孔是高强螺栓施工的关键步骤，所以钻头的质量和性能直接影响施工质量。
钻头应具有良好的耐磨性和切削性能。
3. 清洗设备清洗孔洞是施工过程中的重要步骤，所以需要使用高压水枪或者气枪等设备进行清洗。
高强螺栓施工方案
高强螺栓施工方案引言概述：高强螺栓作为一种重要的连接元件，在建造、桥梁、机械等领域中得到广泛应用。
为了确保高强螺栓的施工质量和连接效果，需要制定一套科学合理的施工方案。
本文将从材料准备、施工工艺、质量控制和安全注意事项四个方面详细阐述高强螺栓施工方案。
一、材料准备：1.1 选择合适的高强螺栓：根据工程需要和设计要求，选择符合标准规范的高强螺栓。
考虑到工程环境和应力条件，确定螺栓的材质、规格和级别。
1.2 准备螺栓配件：高强螺栓的施工需要配备适当的垫圈、螺母和螺栓套筒等配件。
确保配件的质量符合要求，并进行适当的防锈处理。
1.3 检查材料质量：在施工前，对所使用的高强螺栓和配件进行质量检查，确保其无裂纹、变形和表面缺陷等问题，以保证施工质量。
二、施工工艺：2.1 钻孔准备：根据设计要求，在连接部位进行钻孔准备。
确保钻孔位置准确、孔径符合要求，并注意钻孔深度的控制。
2.2 安装螺栓：将准备好的高强螺栓插入钻孔中，并配备垫圈和螺母等配件。
使用扭矩扳手或者液压扳手进行螺栓的紧固，确保扭矩力度和顺序正确。
2.3 检查连接质量：在施工完成后，对连接部位进行检查，确保高强螺栓连接紧固坚固，无松动和变形现象。
必要时进行复测和调整。
三、质量控制：3.1 强度测试：在施工完成后，进行高强螺栓连接的强度测试。
使用合适的试验设备对连接进行拉力测试，确保连接的承载能力符合设计要求。
3.2 检查表面质量：对高强螺栓连接的表面进行检查，确保无裂纹、变形和腐蚀等问题。
必要时进行表面处理和修复，以提高连接的耐久性。
3.3 记录和报告：对施工过程中的关键环节和质量控制点进行记录和报告，以备后续的质量评估和追溯。
四、安全注意事项：4.1 个人防护：施工人员应佩戴符合要求的安全帽、防护眼镜、耳塞等个人防护装备，确保施工过程中的人身安全。
4.2 设备检查：在使用扭矩扳手或者液压扳手等施工设备前，进行设备检查和维护，确保其正常工作和安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
高强化学螺栓施工技术正
式版
高强化学螺栓施工技术正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。
一、前言
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
1、化学螺栓的组成(见图1)
化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数
钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZUB)钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数见图2。
锚固厚度：锚固厚度等于被锚固物体
的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度见图2。
边距：是指锚栓轴线至构件自由边缘的距离。
问距：是指相邻锚栓轴线间的距离。
构件厚度：是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。
二、适用范围
1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
2、用于固定普通钢结构、底座、导
轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
三、特点：
1、施工温度范围较宽，从15℃～40℃。
2、无膨胀力锚固，对混凝土不产生挤压应力，适用于各种基材，在强度较差的混凝土上表现更佳。
3、安全方便(如喜利得螺栓药剂管特殊倒挂外形，保证垂直面吊挂施工时不坠落)。
4、间距、边距小，适用于空间狭小处。
5、安装操作便利，安装后能迅速固
结，有较高的承载力。
6、适用于重载及各种震动负载。
7、锚固厚度较大。
四、工艺原理：
通过合成树脂砂浆粘合锚杆和孔壁，使锚杆、锚固基础与被锚固对象形成一个整体，从而达到固定构件或提高构件承载力的效果。
五、工艺流程：
安装程序：钻孔——清孔——置入药剂管——钻入螺栓——凝胶过程——硬化过程——固定物体
1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。
2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。
3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。
4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。
电钻一般使用冲击钻或手钻，钻速为750转/分。
这时螺栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。
同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。
5、凝胶过程：保持安装工具不动，化学反应时间如表1。
6、硬化过程：取下安装工具静待药剂硬化，化学反应时间如表1。
7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将物体固定便可。
六、质量要求及控制
1、钻孔时最好使用与锚栓相匹配的钻头，并不得损伤钢筋。
2、在施工之前，必须对锚栓作材料力学性能试验，经试验合格后，方可现场使用。
3、在现场施工应做锚栓现场应用条件确定试验，以充分检验承载能力。
试验不仅在低强度混凝土中进行，也要在高强度混凝土中进行。
在测试中，其允许荷载、相应间距、边距构件厚度按生产厂的说明
埋置锚栓。
试验采用轴心拉力、剪力及拉剪组合力，从而确定荷载方向对承载力的影响。
4、清孔时必须将孔内尘土及浮灰清理干净。
5、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性(在手温时，树脂象蜂蜜一样流动)。
6、螺杆必须用电钻旋入，不许直接敲入。
7、钻孔内不得有积水。
七、施工实例及应用效果：
在民族文化宫抗震加固工程Ⅲ段12层外墙边梁粘钢、Ⅳ段展厅及Ⅰ段观众厅马
道固定中，采用YJ结构胶粘贴与化学螺栓锚固相结合的方法。
Ⅲ段梁加固属于单侧加固，采用化学螺栓锚固，充分保证加固的整体效果，达到了设计及抗震加固的要求。
