分界开关控制器

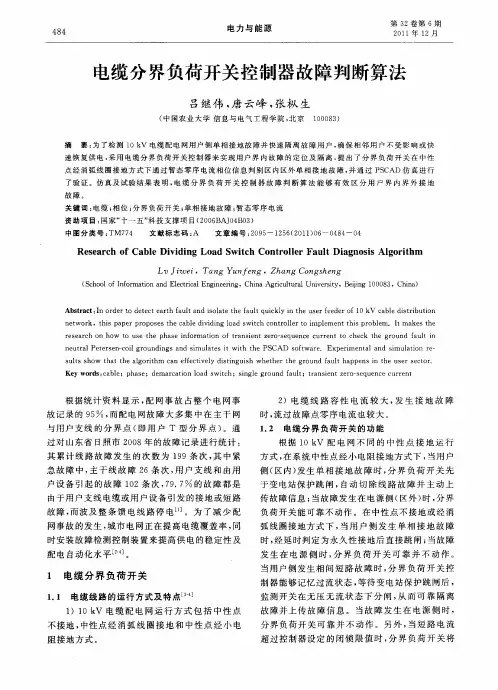

电缆分界负荷开关控制器故障判断算法

21 0 1年 1 2月
电缆分界负荷开关控制器故障判断算法
吕 继 伟 , 云 峰 , 枞 生 唐 张
( 国农 业 大学 信 息 与 电气 工 程 学 院 , 京 10 8 ) 中 北 0 0 3
摘 要 : 了检 测 1 V 电 缆 配 电 网 用 户 侧 单 相 接 地 故 障 并 快 速 隔 离 故 障 用 户 , 保 相 邻 用 户 不 受 影 响 或 快 为 0k 确 速 恢 复 供 电 , 用 电缆 分 界 负 荷 开 关 控 制 器 来 实 现 用 户 界 内故 障 的 定 位 及 隔 离 , 出 了 分 界 负 荷 开 关 在 中性 采 提 点 经 消 弧 线 圈 接 地 方 式 下 通 过 暂态 零 序 电 流相 位 信 息 判 别 区 内 区外 单 相 接 地 故 障 , 通 过 P C 并 S AD仿 真 进 行 了验 证 。仿 真 及 试 验 结 果 表 明 , 缆 分 界 负 荷 开 关 控 制 器 故 障 判 断 算 法 能 够 有 效 区 分 用 户 界 内界 外 接 地 电
Re e r h o b e Di i n a wic nto lr Fa l a n ss Al o ih s a c fCa l vdi g Lo d S t h Co r l u tDi g o i g r t m e
LvJi i we ,Ta g Yu f n n n e g,Z a gCo gs e g h n n hn
根 据统 计 资料 显 示 , 网 事故 占整 个 电 网事 配 故记 录 的 9 , 配 电网故 障大 多 集 中在 主 干 网 5 而
与用 户支 线 的分 界 点 ( 即用 户 T 型 分界 点 ) 。通 过对 山东 省 日照市 2 0 年 的故 障记 录进行 统计 : 08
分界开关资料

变压器计量保护远控型电磁式交流高压自动分段器产品型号:FDK-12/D400-16(XDJB-1)型、小电流接地保护型产品特点:1、在数字信号上,有很强的提取信号的能力。
2、采用TEXAS INSTRUMENTS 公司生产的高速A/D转换芯片,采样频率高。
3、采用实时采样,保证数据采集精度。
4、本装置具有适应温度范围宽-40°C-80°C,抗干扰性强的特点5、本装置自动跟踪系统零序电流的变化,本型装置可适用于现场一次零序电流0.2A-8A的系统,更换零序互感器其适应性可扩大到50A。
6、具有跳闸闭锁软硬件结构,故障处理完毕可由遥控解除闭锁,再按合闸按钮合闸送电。
主要技术参数:序号项目数值1 额定电压12kv2 额定电流400A3 额定开断电流400A4 额定短时耐受电流 16kA5 额定峰值耐受电流 40kA7 额定计数次数1-3次可调8 额定启动电流(六档可调)270、300、330、360、390、420(可根据用户要求另行改变定值数)9 额定记忆时间17S10 额定复位时间17S11 储能时间60S12 遥控距离≯150m13 污秽等级IVCDA505环网柜开关单元控制模块CDA505环网柜开关单元控制模块产品简介CDA505环网柜开关单元控制模块,它是以微控制器为基础的控制装置。
可与环网柜内的开关单元配套,锁控制,开关状态指示等功能、并预留有与其它继电保护装置、RTU等控制器配合的接口、实现完善的控制保网柜内开关路数选择相应的控制模块。
1、特点功能齐全模块化结构操作简便有完备的接口抗震动、抗干扰能力强体积小2、主要技术指标运行环境要求运行温度宽温型:-45℃~60℃常温型:-20℃~60℃电源:24Vdc(其他电压订货时应另行注明)功耗最大功耗:〈3W正常:〈1.5W控制输出信号接点:分闸,合闸接线方式有源输出回路电压:24VDC回路电流:24VDC〈20A状态输出信号接点:分闸状态,合闸状态,接地状态远程状态,就地状态,闭锁状态接线方式无源接点信号输入信号接点:分闸状态,合闸状态,接地状态合闸输入,分闸输入,闭锁输入解锁输入,灯测试输入接线方式:无源接点3、主要功能●控制开关分闸、合闸功能●控制开关闭锁、解锁功能●远程、就地控制功能●开关状态指示功能●与其它继电保护装置接口功能●线路接错故障报警公司名称常州电子研究所有限公司其它产品用户分界开关控制器(CDA868)用户分界开关控制器(CDA868)产品简介◆CDA868用户分界开关控制器,也称“电力看门狗”。
分接开关控制器YC-2D

4、使用方法:
打开电源开关,档位显示显示出当前分接开关位置,按“ ”开关,分接开关 1 →N
从N档切换至N+1档,同时“1→N”指示灯亮;按“ N→1 ”开关,分接开关从N档切 换至N-1档,同时“N→1”指示灯亮;当空气开关断开时,跳闸指示灯亮,此时要恢
复正常动作,必须合上分接开关操作机构的空气开关,同时跳闸指示灯灭。
地址
功能代码
一系列数据
LRC校验帧
数据包中的每个数据均是一个消息帧,是一个8位二进制数,每个消息帧 包含11位,每一位格式:
1个起始位0 8个数据位(二进制,最小有效位先发送) 2个停止位1(无校验)。 地址帧包含从机地址信息,代码帧包含主机命令代码。数据帧由一系列 约定的数据组成,LRC校验帧是将上述所有的消息帧中的8位二进制数据连续 累加,丢弃进位后形成。 功能代码 03H 读取档位 05H 控制命令
N1 1N 公用
1 23 4
56
CX4插座
动作指令输入 至遥调按钮
基于Modbus总线RS-485接口的IBM-PC兼容机 与单六机多机系统通讯协议
通讯原理: 基于Modbus总线规,服从主-从原,单片机系统均为从设备,地址可以设
置,范围为1~99,可以多机并联在一个总线上,信号传输采用RTU模式,校验 帧采用LRC累加和校验方式,消息以数据包的形式进行传送,每个数据包形式 如下:
2.6、外形尺寸: 160×80×170mm
2.7、重 量: 1.50Kg
3、接线方法:
将监控装置后面板CX1(19芯)插座与分接开关操作机构的档位信号插座连接(具
体接线按照接线表1); CX2(19芯)插座为一一对应遥信输出(具体接线按照接线表2);
CX3为接入工作电压AC220V;CX4为RS485通讯接口;CX5为BCD码输出0V
断路器FDR系列用户分界开关控制器

断路器FDR系列用户分界开关控制器1.主要用途及适用范围10kV架空配电线路T接的用户内部发生故障时,如故障在其进线段,或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。
如果故障性质是永久的,变电站重合不成功,则一个中压用户界内的事故将使整条配电线路停电,这种在配电网中常见的波及事故,对社会将造成恶劣影响。
用户分界负荷开关是解决上述波及事故的理想设备,该设备安装于10kV架空配电线路的责任分界点处,可以实现自动切除单相接地故障和自动隔离相间短路故障。
确保非故障用户的用电安全。
用户分界负荷开关控制器是专门用于分界开关本体的智能控制。
实现保护控制功能和通信功能,控制器与开关本体通过控制电缆和航空接插件进行电气连接,实现其保护及自动监控功能。
该产品广泛适用于城乡10kV架空配电线路用户。
2 使用环境条件a) 环境温度:户外-40℃~ 80℃b) 抗震能力:地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正弦波,安全系数 1.67c) 最大日温差:25℃d) 日照强度:0.1W/cm2(风速0.5m/s时)e) 最大风速:≤25m/sf) 最大覆冰厚度:10mmg)运行环境:户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所h) 中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
3控制器的功能* LED状态指示* 分闸电流闭锁* 相间故障识别* 事件记录 * 零序保护* 实时时钟* PDA测控(FD R-13除外)* 遥控(注:PDA控制分闸后,遥控合闸无效。
)4控制器的特点* 分合闸回路采用防误动软硬件设计,并具有防跳功能;* 零序电流可以区分区内和区外故障;* 遥控分合闸采用了防止误动设计;* 参数可由编码数字开关设置或PDA设置;* 参数可由PDA读取(FDR-13除外)。
5结构特点a) 控制器为独立防水密封体,圆柱形结构,微机型的继电保护及监控装置;b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点;c) 通过航空接插件及多芯控制电缆与开关本体进行连接,连接可靠性好、防护等级高。
干式变压器有载分接开关控制器使用说明

干式变压器有载分接开关控制器使用说明干式变压器有载分接开关控制器(简称分接开关)是一种用于干式变压器有载调节的电动控制设备。
它能够在变压器运行的情况下,动态地改变变压器的绕组匝数,从而实现对输出电压的调节。
下面是干式变压器有载分接开关控制器的使用说明。
一、主要特点1.精准控制:分接开关控制器利用电动机带动分接开关开关,可以实现变压器在运行状态下对输出电压的精确调节。
2.自动化控制:通过与变压器上的继电器或电子单元相连,可以实现自动化调节和控制,减少了人工操作的需求。
3.快速响应:分接开关控制器可以实现快速调节,可以在几秒钟内完成对变压器输出电压的调节,提高了调节的灵活性和效率。
4.负载适应能力强:分接开关控制器可以适应不同负载条件下的变压器输出电压调节需求,可以满足不同行业和应用场景中的实际需求。
5.可靠性高:分接开关控制器采用可靠的电动机和控制部件,具有较高的工作可靠性和稳定性。
二、使用方法1.连接电源:将分接开关控制器的电源线接入电源插座,并确保电源电压符合设备要求。
2.连接控制信号:将分接开关控制器的控制信号线与变压器上的继电器或电子单元相连,确保能够接收到变压器输出电压的控制信号。
3.调节参数设置:根据实际需求,在分接开关控制器上设置变压器输出电压的调节参数,包括调节范围、调节步长、调节速度等。
4.手动调节:在手动模式下,可以通过手动按钮或旋钮来控制分接开关的动作,实现对变压器输出电压的手动调节。
5.自动调节:在自动模式下,根据实际需求,设置分接开关控制器的自动调节功能,使其能够根据控制信号自动调节变压器输出电压。
6.监控和故障排除:监控分接开关控制器的运行状态,包括电动机的工作情况、控制信号的接收情况等,及时发现故障并进行排除。
三、注意事项1.在使用过程中,要确保分接开关控制器的电源电压和控制信号的电压符合设备的要求,以免对设备造成损坏。
2.在进行自动调节时,要留意控制信号的稳定性和准确性,避免因控制信号不稳定或错误导致变压器输出电压的误调。
分界开关的主要功能和说明

随着电网迅速发展,对安全供电的可靠性要求越来越高,针对电网运行中的薄弱环节电力生产部门采取有效的治理措施,千方百计减少事故停电,缩小停电范围。
10 kV馈线架空线路,由于露天架设,其安全运行直接受周围环境和气候条件的影响,存在事故率高、事故查找困难、安全可靠性差的问题。
一些架空线路较长的边远山区用户,更是经常受到恶劣气候的影响不能正常用电。
分界断路器是将断路器和微机保护测控,以及通讯模块融为一体的装置,可随杆架设、体积小、投资少,它的应用对提高架空线路的安全可靠性,保证电网的安全运行具有重要意义。
1. 10 kV馈电架空线路的特点对于远近郊区供电公司来说,在所辖主网主系统中10 kV馈电出线的安全供电十分重要。
但是,10 kV馈电线路特点是结构多样,事故多发,特别是在城近郊区和远郊区地区还存在大量的架空输电线路,这些架空输电线路往往都是多分支线路,安全可靠性差,遇到刮风下雨等恶劣天气,接地和短路故障频发,严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难用户专线只带一两条支线,有的线路是T接多条支线或多台变压器呈放射状;有的线路短到几十米,有的线路长达几十千米;有的架空线路穿山越岭维护困难,有的配电变压器老化严重;有的全线架空,有的是电缆架空混合线路;有些架空线路临时带有电缆用户、带有临时箱变。
架空线路一旦发生故障查找困难,特别是当线路发生单相接地时,由于故障点难以确定,往往延误了事故处理,造成故障扩大,进一步发展为相间短路,或者损坏电气设备。
1.2 线路保护配置相对简单变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护,在小电阻接地系统中再配置两段零序保护。
因此,为保证继电保护的选择性和灵敏性,就必须使整条线路都处在保护范围之内,要求线路末端故障时,保护应有足够的灵敏度。
这样,就会由于一处故障造成全线停电,并且线路上下级保护呈阶梯性相互配合,在线路末端已经没有保护级差时间,只能失去选择性故障掉闸而致使全线掉闸。
浅谈分界开关控制器在10kV配电网的应用

浅谈分界开关控制器在 10kV配电网的应用摘要:用户分界开关控制器是专门用于分界开关本体的智能控制设备。
本文阐述了分界控开关控制器的保护工作原理,故障处理方式以及在实际中的应用,并展望了分界开关控制器的应用前景。
为优化10kV配电网提供了技术支持。
关键词:配网;分界开关;控制器10kV架空配电线路T接的用户在其进线段发生内部故障,或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。
如果故障是永久性的,变电站重合不成功,故障将使整条配电线路停电。
分界开关是解决上述故障的理想设备,该设备安装于10kV 架空配电线路或电缆线路的责任分界点处,可以实现自动切除单相接地故障和自动隔离相间短路故障,确保非故障用户的用电安全。
而用户分界开关控制器是专门用于分界开关本体的智能控制设备,实现其保护及自动监控功能。
1.用户分界开关的介绍目前用户分界开关安装基本以负荷开关为主,只有部分地区少量采用断路器形式。
1.1用户分界开关结构一般分界开关由开关本体及分界开关控制器两大部分构成。
用户分界开关是一种全新的10KV户外柱上真空开关成套设备,包含开关本体,分界开关控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界开关在原有保护CT的基础上,又内置新型零序电流互感器。
控制器一般采用钟罩形结构,是具有保护、控制、测量以及信号监视的结合自动化户外智能测控装置。
1.2用户分界开关功能分界断路器其主要功能:运行中自动切除用户侧单相接地故障、自动断开用户侧相间短路故障、并可用于操作断开故障电流。
分界负荷开关其主要功能:运行中自动切除用户侧单相接地故障、自动隔离用户侧相间短路故障,不可用于操作断开故障电流。
由此可见,分界断路器与分界负荷开关的主要区别在相间短路故障的处理上。
除以上功能外,还具有以下功能:1)快速定位故障点:用户支线故障造成分界开关动作后,仅责任用户停电,并可主动上报故障信息,使供电部门能迅速明确事故点,及时进行现场处理,使故障线路尽早恢复供电。
ZW32-12分界断路器讲解

ZW32-12分界断路器讲解ZW32-12/630分界断路器的功能(普通型真空断路器配套智能型看门狗控制器)自动切除单相接地故障用户支线发生单相接地故障时,分界开关自动分闸,变电站及馈线上的其它分支用户感觉不到故障发生;自动隔离相间短路故障用户支线发生相间短路故障时,分界开关在变电站出线保护跳闸后立即分闸.变电站重合后,故障线路被自动隔离,馈线上的其它分支用户迅速恢复供电(相当于一次瞬时性故障);快速定位故障点用户支线事故成分界开关保护动作后,仅责任用户停电,由其主动报送事故信息,电力公司可迅速派员到场排查;分界开关如配有通信模块,则自动将信息报送到电力管理中心.监控用户负荷分界开关可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现用户负荷的远方实时数据监控.具有环网运行功能,可应用于环网线路,具有计量功能,可监测线路的电压,电流,频率及电量,并可远传至管理中心.有人谐波分析功能,可为以后的电网污染治理提供可靠依据主要用途及适用范围ZW32-12/630-20D用户分界开关(看门狗)主要用于10KV架空配电T接用户线路中,用户内部发生故障时,如故障在其进线段或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。
如果故障性质是永久的变电站开关重合不成功。
则一个中压用户界内的事故将使整条配电线路停电。
这种在配电网中常见的波及事故,对社会造成恶劣影响。
此分界开关是解决上述波及事故的理想设备,该设备安装于10KV 架空配电线路的责任分界点处。
可以实现自动切除单相接地故障和自动隔离相间短路故障。
确保非故障用户的用电安全。
此开关与FDR-02分界控制器合理结合。
实现保护控制功能和通信功能。
控制器与开关本体通过控制电缆和航空插件进行电气连接,实现其保护及自动监控功能。
一、ZW32-12户外柱上真空断路器(普通型)1 概述ZW32-12系列户外柱上真空断路器(以下简称断路器)为额定电压12KV,三相交流50HZ的户外配电设备,主要用于开断、关合电力系统中的负荷电流、过载电流和短路电流,使用于城市和农村电网中作保护和控制之用,更适用于频繁操作的场所。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
环网柜看门狗控制器(分界开关控制器)目录1 概述 (1)1.1 主要用途 (1)1.2 型号说明 (1)1.3 使用环境条件 (1)2 技术参数 (2)3 工作原理 (3)3.1 相间短路的故障处理 (3)3.2 单相接地的故障处理 (3)4 控制器基本功能 (4)4.1 模拟量检测功能 (4)4.2 保护控制功能 (4)4.3 自检功能 (5)4.4 定值修改及维护功能 (5)4.5 指示功能 (5)4.6 控制功能 (5)5 操作指南 (5)5.1 定值设定操作 (5)5.2 控制器的蜂鸣报警 (7)5.3 控制器的保护灯光报警 (7)5.4 控制器的分、合闸操作(“就地/远方”设置为“就地”操作) (7)5.5 控制器正常投入使用的步骤 (9)6 控制器定值整定原则 (9)6.1 相间短路电流的整定原则 (9)6.2 相间短路保护延时值的整定原则 (9)6.3 零序电流值的整定原则 (10)6.4 零序保护动作时限值的整定原则 (10)6.5 保护定值选择指南 (10)7 运输、验收、和贮存 (11)7.1 运输 (11)7.2 验收 (11)8 运行维护 (11)9 控制器外形尺寸及安装尺寸 (12)10 端子定义 (12)1 概述1.1 主要用途DAF-832分界开关控制器(环网柜看门狗控制器、断路器控制器、分界开关控制器)安装在用户分界断路器开关柜内。
具备故障检测功能、保护控制功能和通信功能(配置通信模块后),适用于安装在配电线路用户进线的责任分界点处,也可适用于符合要求的分支线末端线路。
设备安装投运后,可以实现自动切除被控支线的单相接地故障和相间短路故障。
控制器在开关柜中的安装示意图如下。
图1 智昊电气DAF-832在开关柜中的安装位置示意图1.2 型号说明DAF - 8 32装置配置编号:1-环网柜分界开关控制器2-柱上分界开关控制器分界开关控制装置系列1.3 使用环境条件●海拔高度:≤2000米●环境温度:户外-40℃~+85℃●最大日温差: 25℃●最大风速:≤35m/s●最大覆冰厚度: 10mm●运行环境:户外,无易燃、爆炸危险、化学腐蚀及剧烈振动的场所●系统中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地2 技术参数产品手册3 工作原理10KV馈线或设备的故障主要有相间短路和单相接地两种类型,DAF-832馈线终端单元对这两种故障分别进行处理。
3.1 相间短路的故障处理对于用户界内的相间短路故障,DAF-832馈线终端单元通过检测从分界开关内部CT引出的A、B、C、相电流与整定值比较来判定故障的发生,并记忆相间短路故障状态,下表为相间短路故障的保护处理方式:3.2 单相接地的故障处理目前,我国10kV配电网的中性点接地方式可分为:中性点不接地、中性点经消弧线圈接地和中性点经小电阻接地三种方式。
DAF-832馈线终端单元对单相接地故障的基本处理方法是通过检测从分界开关内置零序CT引出的零序电流信号与定值比较来区分和判定用户界内和界外的单相接地故障,对于用户界外的单相接地故障,由于从零序CT检出的零序电流远小于用户内发生单相接地故障时所检出的零序电流,因此,通过适当的定值整定,即可作出准确地判断。
下表为不同系统的故障处理结果。
4 控制器基本功能4.1 模拟量检测功能DAF-832馈线终端单元的模拟量输入包括:A、B、C相电流、零序电流、AB相间电压,四组模拟量信号从控制器插座输入。
通过控制器内部的信号转换和计算,可实时监测此四组模拟量的运行值(用笔记本电脑通过控制器的维护通信口可监测实测模拟量的数值)。
4.2 保护控制功能a)零序保护通过定值整定和对零序电流的监测,控制器能侦测和判定用户界内的单相接地故障,在延时整定值后输出分闸控制信号,自动切除接地故障;零序保护的控制功能适用于配电网中性点不接地系统、中性点经弧线圈接地系统和中性点经小电阻接地系统。
b)相间过流保护通过定值整定和相电流检测,控制器判定用户界内、外的相间短路故障,判定为用户界内相间短路故障后,启动相间保护:1)相间保护延时启动条件:控制器检测到实标相电流超出相间保护整定值时判定为用户界内相间短路故障,记忆该故障状态并启动相间保护延时计时;2)相间保护延时及控出条件1:若在相间保护延时计时过程中,相电流一直超出相间保护整定值,则在延时计时时间大于相间保护延时整定值时输出分闸控制信号,控制断路器本体分闸;3)相间保护延时及控出条件2:若在相间保护延时计时过程中相间保护延时条件消失,则在满足有过流记忆,检测到线路无压无流300ms后,输出分闸控制信号,控制断路器本体分闸。
C)相间速断保护通过对相电流的检测,在检测到用户界内相电流超过速断保护整定值时,启动速断保护:保护原理同b)中所述保护原理。
产品手册4.3 自检功能控制器在正常运行时定时自检(由程序控制自动进行),自检的对象包括控制回路、定值区、开出回路、采样通道、E2PROM等各部分。
自检异常时,点亮异常告警指示灯,并且闭锁跳合闸回路。
4.4 定值修改及维护功能打开定值设定窗盖可见定值窗,通过旋钮开关可改变相关保护定值的设定,有些定值必须通过维护通信口用笔记本电脑进行修改设定。
4.5 指示功能控制器通过发光二极管指示各种工作状态。
指示灯包括:TV、运行、位置、储能、异常、闭锁、过流、接地、备用、通信(COM1、COM2)。
各指灯含义在操作指南中详述。
4.6 控制功能通过控制器面板上的控制按钮,可对开关进行分闸或合闸操作;控制按钮包括:复位、选择、分闸、合闸;各控制按钮含义在操作指南中详述。
5 操作指南5.1 定值设定操作打开定值设定窗口密封盖,操作面板,用户可修改的定值共有4个,相间短路电流定值、过流延时定值、零序电流定值、零序保护延时定值,各旋钮开关对应六档位,档位的变化即对应控制器内相应定值的修改变化,档位的指示值即反映控制器当前运行的相应整定值。
旋钮开关各档数值所对应的实际整定值见表2。
对于实际运行中定值档位的选择,需要根据配电网的实际状况、分界开关柜的安装地点、变电站的保护配合等情况决定。
DAF-832馈线终端单元可通过RS-232C串行通信口与计算机建立通信连接线,运行特定的维护测试程序可达到以下几下目的:1、修改相间短路保护动作延时时间(机内默认为0.3s);2、修改闭锁电流值(机内默认为5A)和低电压值(机内默认为66V);3、实时监视控制器所测定的A、B、C相电流、零序电流、线路电压的值和程序状态分析。
零序保护延时定值表零序保护延时定值表相间过流保护电流定值表相间过流保护延时定值表指示灯定义表产品手册按钮及拨动开关定义注意事项:1、表中二次电流定值指控制器侧的电流定值,一次电流定值指开关侧的电流定值。
2、一次侧零序CT变比为20:1;一次侧相CT变比为600:55.2 控制器的蜂鸣报警控制器与开关本体连接后,如开关未进行储能,控制器蜂鸣器发出声响,提示进行储能操作。
储能操作后,自动控制解除告警声。
5.3 控制器的保护灯光报警控制器自动运行时,发生接地或相间保护动作,则控制器输出分闸信号,开关本体自动分闸,同时位置灯灭。
接地或过流指示灯在保护动作发生后间歇点亮,“复归“按钮复位或开关合闸后可解除。
5.4 控制器的分、合闸操作(“就地/远方”设置为“就地”操作)5.4.1电动分闸操作在开关处于合闸且已进行分闸储能状态时,同时按住控制器面板上的“选择”和“分闸”按钮,则控制器输出分闸信号,开关本体自动分闸,同时位置灯灭。
5.4.2电动合闸操作在开关处于分闸状态时,同时按住控制器面板上的“选择”和“合闸”按钮,则控制器输出合5.5 控制器正常投入使用的步骤1、通电前目视检查控制器外观,无异声、异味和其它构造上异常。
2、通电前目视检查控制电缆和接地线连接正确可靠。
3、检查并确认整定值是否符合应用要求。
4、检查并确认被控开关本体在合闸位置。
5、上述各项检查确认后可执行线路送电,线路送电后,定值设定窗中的TV指示灯亮、位置指示灯亮、运行指示灯闪烁,其余各指示灯应熄灭。
6、锁紧定值设定窗小盖,控制器投入运行完毕。
6 控制器定值整定原则6.1 相间短路电流的整定原则过电流保护定值设定可按常规过电流保护定值设定方法设定,一般为额定电流的1.4~1.5陪,电流定值选定后,再根据5.1定值设定操作指南确定相应的拨码档位。
分界开关安装场合的用户支线一般来讲线路电流不超过200A,控制器相间短路电流的最大整定值为600A,若存在线路额定电流大而一次电流整定值需超出600A时,应更换开关本体的内置CT。
6.2 相间短路保护延时值的整定原则为保证在用户界内发生相间短路时,分界开关能可靠在变电站出线掉闸后和重合前分开闸,控制器的相间短路保护延时应比变电站出线开关重合闸延时小一个级差。
例如:变电站重合闸延时为1秒,分界开关控制器的相间短路保护延时为0.5秒。
控制器出厂默认相间短路保护延时设定为0.3秒,只要变电站重合闸延时在0.5秒。
以上,一般来讲不需要对此值进行修改。
6.3 零序电流值的整定原则零序过电流的定值可按分界开关电源侧发生单相接地故障时,控制器不产生误动作的原则整定,推荐定值为1.5 I02。
当用户内部为架空线时,I02会很小,例如用户分支进线长度为1km时,I02仅为3×0.02=0.06A。
此时零序过电流定值整定得小一些(如0.2~0.4A),以便用户内部发生单相高阻接地时也能启动接地保护,扩大动作范围。
当用户内部为电缆进线时,I02会变大,例如电缆长度为0.5km时,则定值1.5 I02=1.5×0.5×3×1=2.25A。
此时零序过电流定值整定得较大,应该用I01的数值进行灵敏度校验。
以保证在用户内部发生单相接地故障时,零序保护正确动作。
6.4 零序保护动作时限值的整定原则6.4.1中性点不接地系统和中性点经消弧线圈接地系统的零序保护动作时限由于不存在与变电站的保护配合问题,零序保护动作时限以瞬时接地故障为低限整定值。
一般可选取1.5秒或2秒。
6.4.2中性点经小电阻接地系统的零序保护动作时限必须与变电站保护时限进行配合,如变电站延时为0.5秒,则控制器的定值可选取0秒,如变电站的延时为1秒,则控制器的定值可选取0.5秒。
6.5 保护定值选择指南保护定值选择指南1、零序保护电流定值选择推荐表(小电流接地系统)、7 运输、验收、和贮存7.1 运输运输时必须将开关本体及控制器装入封闭的包装箱内加以固定。
运输过程中不得翻转、倾斜,需采取防震措施。
7.2 验收用户收到产品后应进行如下工作: 7.2.1检查控制器包装是否有损坏。
7.2.2对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
