电气镀锌钢管套丝连接技术交底

（9）套丝机、切割机等其他转动设备操作人员不准戴手套作业。
（10）现场使用的用电机具，应设有防雨、防潮、防晒的措施，并应装设相应的消防器材。
签
字
栏
交 底 人
审核人
接受交底人
可用湿牛皮纸或用保鲜袋装上锯末填充接线盒
12
灯头盒用其它接线盒代替
其它盒较浅不适用
必须使用灯头盒
13
在柱子上放置接线盒,应一律居中放置
一旦主筋是单数势必要挡住盒口，且不符合鲁班奖要求
根据实际情况合理放置接线盒
14
同一房间、同一标高的接线盒高、低不一致。
影响质量和美观，不符合鲁班奖要求
可用连通管检验每个盒的标高，确保高、低一致
管子套丝采用套丝机将管子用台虎钳钳紧牢固，再把绞板套在管端，均匀用力，随套随浇冷却液，成型后丝扣不乱，不过长，管径20mm及以下时，分二板套成，管径在25mm及以上时，分三板套成。
（3）测定盒、箱位置：根据施工图纸要求确定盒、箱轴线的位置，以土建弹出的水平线为基准，严格按照设计标高，确定盒箱具体位置，线坠找平、找正。(注意：开关高度不包括开关面板与盒边的高度差，因此开关插座接线盒的底边标高应比所接器具的标高高约10mm。在有地板的房间内，以上开关、灯具等的安装高度要随地板高度相应上抬高)
（3）管进盒、箱：盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，开孔后刷防锈漆。管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm。两根以上管入盒、箱要长短一致，间距均匀，排列整齐。然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣约为2～4扣，然后安装接地跨接线，跨接地线采用专用接地线卡跨接，通过专用接地线卡将管与管、管与盒连成一体。最后将接线盒用湿锯末填满，用专用塑料塞堵和胶带封好管口。

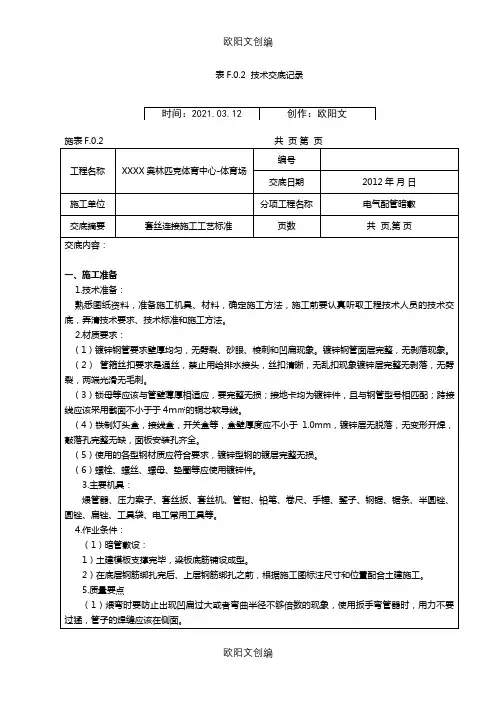

表 技术交底记录
施表 共 页 第 页
工程名称
XXXX奥林匹克体育中心-体育场
编号
交底日期
2012年 月 日
施工单位
分项工程名称
电气配管暗敷
交底摘要
套丝连接施工工艺标准
页数
共 页,第 页
交底内容：
1、施工准备
1.技术准备：
熟悉图纸资料，准备施工机具、材料，确定施工方法，施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
（4）由于钢管套丝及加工主要集中在现有地面上进行，与顶板人员材料传递时禁止抛掷。
（5） 现场内所有配电箱均符合中建CI策划及安全用电要求。
（6）晚上加班时采用安全灯具，照度符合要求，不准摸黑加班。
（7） 钢管在模板上运输作业时注意周边行人，以免挂伤自己或他人。
（8）作业人员必须身体健康，无心脏病，无恐高症。
4.镀锌管与接线盒连接：
（1）先找灯（开关、插座、弱电器具）位置，根据楼板的厚度，弹出十字线，在交叉点处将盒子固定牢固，然后再敷管。有两个以上盒子时，要拉直线。管进盒、箱前要煨灯叉弯，煨弯处离管口不要过长，以煨弯为准。多根管进入接线盒时，要采用滑盖式接线盒，管子进入盒内将底盖移开，待内外锁母锁紧后再将底盖复位，或者先将其用30—50cm短管接至接线盒内,内外锁母锁紧后，将对应长管分别与其连接。管进盒长度要适宜，管路每隔1m左右用铅丝绑扎牢固。
2.材质要求：
（1）镀Biblioteka Baidu钢管要求壁厚均匀，无劈裂、砂眼、棱刺和凹扁现象。镀锌钢管面层完整，无剥落现象。
（2） 管箍丝扣要求是通丝，禁止用给排水接头，丝扣清晰，无乱扣现象镀锌层完整无剥落，无劈裂，两端光滑无毛刺。
（3）锁母等应该与管壁薄厚相适应，要完整无损；接地卡均为镀锌件，且与钢管型号相匹配；跨接线应该采用截面不小于于4ｍ㎡的铜芯软导线。
（4）由于本工程部分地方的预埋管数量较多，需要综合排管，依据“大管在下，小管在上”的原则布管，还要充分考虑现浇板的厚度。
（5）穿梁镀锌钢管接头尽量远离梁筋处，以方便手扳套丝机作业，如无法避免，需先将管穿梁后，根据要求尺寸切断，将管拉出底筋，套丝后再将管穿回原位置。管子在在穿进穿出梁筋时注意不要损坏丝口。
（4）铁制灯头盒，接线盒，开关盒等，盒壁厚度应不小于，镀锌层无脱落，无变形开焊，敲落孔完整无缺，面板安装孔齐全。
（5）使用的各型钢材质应符合要求，镀锌型钢的镀层完整无损。
（6）螺栓、螺丝、螺母、垫圈等应使用镀锌件。
3.主要机具：
煨管器、压力案子、套丝扳、套丝机、管钳、铅笔、卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、工具袋、电工常用工具等。
2）暗配的电线管路宜沿最近的路径敷设并且应该减少弯曲，埋入墙或者混凝土内的管路，管壁距离墙面净距不小于15mm。
3）进入落地式配电箱的管路，排列应该整齐，管口应该高出基础底面不小于50mm。
4）埋入地下的管路不宜穿过设备基础，在穿过建筑物基础是应该加装保护管。
（2）预制加工：根据施工图，加工好各种盒、箱、管弯。钢管煨弯采用冷煨法，管径在20mm及以下的，用手动煨管器，先将管子插入煨管器，均匀用力，逐步煨出所需弯度。管径在25mm以上的，用液压煨管器，煨出所需弯度。切割钢管严禁使用气、电焊，必须用钢锯或砂轮锯，断口平齐不歪斜，再用扁锉将切断处锉平，管口内壁用圆锉锉光，保证管口内壁无尖角、毛刺，管内无铁屑。
接地跨接线长度如下表：
钢管管径
跨接软线长度
要求
DN15-DN25
10mm
除接头长度
DN32-DN50
15mm
除接头长度
DN65-80
管径的两倍
除接头长度
6.镀锌钢管预埋通病及防治措施
由于镀锌钢管暗埋在电气施工中极少采用，以致工人在施工过程中经验积累较少，再加上镀锌钢管在规范有特殊要求，任何情况下都不能焊接，以避免破坏镀锌层；因此特列举镀锌钢管配置过程中可能出现的质量通病及防治措施，请各班组给予重视。
丝扣粗糙，影响使用
套丝不得少于两遍
05
管子套完丝不扫口
管口易产生毛刺，拉线时划伤电线（缆）
用扫口器或手钳扫口，或用圆锉把管口锉光滑
06
管子配好后,管口不作临时封堵
管内很容易流入砂浆或掉入异物
配完管后,立即用塑料塞封堵
07
管长、弯多不加装接线盒
给穿线带来困难
加装过线盒
08
将管子敷设在梁最上层主筋上或二层钢筋网上面
4.作业条件：
（1）暗管敷设：
1）土建模板支撑完毕，梁板底筋铺设成型。
2）在底层钢筋绑扎完后、上层钢筋绑扎之前，根据施工图标注尺寸和位置配合土建施工。
5.质量要点
（1）煨弯时要防止出现凹扁过大或者弯曲半径不够倍数的现象，使用扳手弯管器时，用力不要过猛，管子的焊缝应该在侧面。
（2）暗配管路弯曲过多，敷设管路时，应该按设计图要求及现场情况，沿最近的管路敷设。
（2）镀锌钢管经过建筑变形缝要做柔性连接，并做接地补偿装置，具体做法如下图
（3）靠近看台等区域由于土建主筋直径较大，要采用定制80mm深的86盒，可以不做灯叉弯，但是在土建加完混凝土垫块后再将86盒固定底板上，否则可能导致因外力造成管与接线盒连接处的丝扣损伤。
5.跨接地线连接：
镀锌钢管连接时，管路接头采用专用跨接卡子。将跨接线接头处涮锡，然后将涮锡接头用专用跨接卡子连同钢管连接牢固。
（3）预埋盒、配管连接处歪斜，接线盒偏移严重，应根据具体情况进行修复。
（4）暗配管路堵塞，配管后应该及时扫管，发现管堵及时修复，配管后应及时用专用塑料塞将管口堵严。
（5）管口不能有毛刺，配管时断口要及时用锉刀将管口处理光滑。
二、施工工艺
1.工艺流程
2.暗管敷设
（1）暗管敷设基本要求
1）敷设于多尘、潮湿环境中的电线管路、管口、管子连接处均应做密封处理。
3.管路连接
（1）采用套丝连接，两管口分别插入直管接头中间，套管两端与管子丝接。管口挫光滑平整，以保证以后穿线工作顺利进行。管路跨直接用环形管卡固定4mm2铜导线做接地跨接，为保证可靠连接压接部位要求采用双股线。
（2）管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于15mm，消防管路不得小于30mm。管路超过下列长度，加装接线盒，以便于穿线。无弯时，每隔30m加一接线盒；有一个弯时，每隔20m加一接线盒；有二个弯时，每隔15m加一接线盒；有三个弯时，每隔8m加一接线盒。
管子有可能露出混凝土层面
施工时注意与钢筋工的密切配合,将管子敷设在梁主筋内或钢筋网内
09
接线盒不固定
混凝土振捣时易造成接线盒移位
接线盒安装完毕及时固定
10
在木板上固定接线盒时，钉子钉在盒内
影响穿线，即使剪断钉子的残留部分也易刮伤导线绝缘层
钉子必须钉在盒外面
11
接线盒用干砂填充
干砂流失后,水泥砂浆就会乘虚而入
序号
质量通病症状
质量通病的危害
防治措施
01
管箍处,管与管之间不压接地跨接线
不能形成电气通路,起不到接地保护作用
必须焊接地跨接线,而且不能遗漏
02
弯管器与管子规格不匹配
煨出的管子不美观且易受损
选择合适的弯管器
03
管子煨弯不考虑弯曲半径
弯曲半径过小影响穿线
选择合适的模具,注意弯管半径>10D
04
管子套丝扣,只套一遍
15
接线盒的敲落孔不用的也敲掉，或误敲
易流入水泥砂浆
不用的敲落孔应保留，敲落前仔细检查，防止误敲。
三、安全技术要求
（1）进入现场必须戴好安全帽，安全帽帽带系于下颌。
（2）顶板距地面较高，一层为，作业时注意防止坠落现象发生。登上顶板时必须从土建搭建的楼梯攀登，禁止直接沿脚手架上下。
（3） 电焊工作业要穿戴电焊作业防护服，所有作业人员必须穿劳保鞋。
