家居空间平面图的绘制(精)
室内设计制图与深化设计课件(共5章)3平面布置图的绘制方法
三
绘 章 制 方 法
概要
图块是平面布置图的重要组成部分，如何将不同的图块排列组合，同时还要符合不同功能空间 的需求，是平面布置的重点。同时平面布置图的绘制也要注意人在空间中不同行为所需要的尺寸， 以及整体空间的动线规划，以此达到高效、舒适的目的。
一 图块的绘制 二 客厅图块组合配置 三 餐厅图块组合配置 四 卧室图块组合配置
餐厅中的家具主要是根据餐厅面积和家庭人口数进行选择。一般来说，餐 桌大小不超过整个餐厅的 1/3。 其中，大多数家庭会选用方形餐桌，其优 点是比较方正，容易摆放。餐桌的周围通常都伴有餐边柜辅助收纳，在布 置餐边柜时要注意餐边柜与餐桌之间的拿取距离。
三、餐厅图块组合配置
（1）进餐的常见布置尺寸
平面布置图的 绘制方法
二、客厅图块组合配置
平面布置图的 绘制方法
（1）通行距离尺寸关系
通行距离主要是为保障人能够在家具间顺利行走，保证动线的流畅性， 给居住者更好的居住体验。因此，通常为了满足居住者的需求，在进行 平面布置的时候，沙发与茶几间可留760~910mm 的距离来方便通行， 沙发转角的间距为200mm。
二、客厅图块组合配置
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
三、餐厅图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
平面布置图的 绘制方法
四、卧室图块组合配置
学习目标
基本卧本小室了节图解重块户点的型讲组改解合造 施配工置。方 式 。
学习重点
了解卧室图块的配 置方法。
一、 图块的绘制
平面布置图的 绘制方法
①在构建或者绘制线条时，必须打开“对象捕捉”功能，若不这样设置， 容易发生线与线没有连接或者无闭合的情况。在做剖面线时，会因搜索不 到闭合的范围而无法执行，连编辑多段线也无法执行。
住宅建筑平面图的绘制
住宅图的绘制住宅室内平面图的绘制1，室内空间布局。
2，家具家电布置。
3，装饰元素及细部处理。
4，地面材料绘制。
5，文字，符号标注及尺寸标注。
6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。
装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。
步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。
阳台线宽为0.25。
轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。
2，将所有未剖切到家俱外轮廓线设置为0.25。
点击对象特征中的线宽设其为0.25。
3，将剖切到的轮廓设为0.35。
住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。
（详图符号直径为500，剖切线长度为200，线宽为0.6。
标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。
线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。
楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。
窗下部砖墙填充JIS-LC-20图案。
线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。
吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。
住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。
将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。
在窗洞位置绘制一条虚线表示窗体的位置。
2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。
2绘制休闲空间平面图(精)
2休闲空间平面布置图的绘制1）执行“复制COPY（CO）”命令，将图3-4所示的内容复制一份。
执行“插入INSERT （I）”和“复制COPY（CO）”命令，将门图块插入图形中合适的位置，并将其复制到其他位置，完成门的绘制，如图3-6所示。
图3-6在图中插入/绘制门2）执行“矩形RECTANG（REC）”命令，在图3-6的基础上绘制固定式的家具、壁柜、橱柜的轮廓。
在绘制出的矩形上执行“偏移OFFSE（O）”命令，向内偏移20mm。
执行“直线LINE（L）”命令，在柜类家具中相对角顶点连线，形成交叉的“×”图形。
如图3-7至图3-8所示。
图3-7固定式柜类家具的表示方式图3-8完成固定式柜类家具的绘制3）执行“矩形RECTANG（REC）”命令，绘制1800mm×800mm的矩形，并向内偏移20mm。
执行“直线LINE（L）”命令，在离床头内侧边310mm位置绘制直线，并进一步在该线条相距80mm处继续绘制直线。
执行“椭圆ELLIPSE（EL）”命令，绘制长轴为500mm，短半轴为100mm的椭圆形。
执行“矩形RECTANG（REC）”命令，绘制300mm×650mm的矩形，并在此基础上执行“圆角FILLET（F）”命令，设定半径“100”，对矩形进行圆角处理。
完成按摩床的绘制，如图3-9所示。
图3-9绘制按摩床家具单元4）执行“创建块BLOCK（B）”命令，将绘制得到的按摩床创建为图块。
执行“插入INSERT（I）”命令，在图3-8合适位置插入按摩床图块，获得图3-10所示效果。
图3-10在图中布置按摩床等家具4）执行“矩形RECTANG（REC）”、“直线LINE（L）”、“圆弧ARC（A）”等命令，完成沙发、椅子、茶几、台灯等家具的绘制。
所绘制完成的家具如图3-11所示。
图3-11完成其他家具的绘制5）执行“创建块BLOCK（B）”命令，将绘制得到的沙发等家具创建为图块。
cad绘制室内平面图操作步骤
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
17)室内家具平面图的绘制精品PPT课件
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人：XXXXXX 时 间：XX年XX月XX日
• 室内家具平面图的绘制 • 常用厨卫家具平面图的绘制
电视机的绘制
单人沙发的绘制
双人沙发的绘制
三人沙发的绘制
ห้องสมุดไป่ตู้
茶几的绘制
小茶几的绘制
椅子的绘制
餐桌餐椅的绘制
双人床的绘制
衣柜的绘制
书桌的绘制
常用厨卫家具
冰箱的绘制
冰箱的绘制
燃 气 灶 的 绘 制
洗衣池的绘制
洗脸池的绘制
沐 浴 房 的 绘 制
蹲便器的绘制
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
两居室平面图形的绘制-PPT课件
子情境2：家具的创建
任务3、厨房家具的绘制 矩形工具、椭圆工具、圆角命令
11
子情境2：家具的创建
任务4、卧室家具的绘制 多段线工具、矩形工具、直线命令
12
子情境2：家具的创建
任务5、卫生间家具的绘制 椭圆工具、矩形工具、直线命令、修剪
命令、偏移命令
13
小结
通过两居室平面图的绘制我们既掌握了 较复杂的室内平面结构图的绘制，也知道 了如何以块的方式给平面图中插入相应的 家具。
6
子情境1：平面结构图的绘制
任务4、门窗阳台设置 技能点：椭圆工具、圆弧工具、多线命令。
7
子情境1：平面结构图的绘制
任务5、细部设置 技能点：尺寸标注
8
子情境2：家具的创建
任务1、餐厅家具的绘制 矩形工具、圆弧工具、圆角命令
9
子情境2：家具的创建
任务2、客厅家具的绘制 矩形工具、直线工具、圆角命令、修剪命令

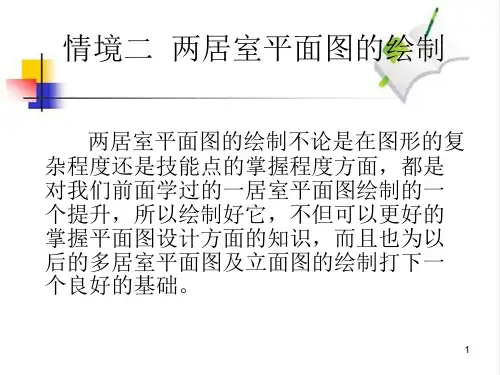

情境二 两居室平面图的绘制
两居室平面图的绘制不论是在图形的复 杂程度还是技能点的掌握程度方面，都是 对我们前面学过的一居室平面图绘制的一 个提升，所以绘制好它，不但可以更好的 掌握平面图设计方面的知识，而且也为以 后的多居室平面图及立面图的绘制打下一 个良好的基础。
1
情境二 两居室平面图的绘制
❖效果图:
2
情境二 两居室平面图的绘制
❖情境构成: 子情境一：平面结构图的绘制
任务1：环境设置 任务2：轴线设置 任务3：墙线设置 任务4：门窗设置 任务5：细部设置
子情境二：家具的创建
任务1：餐厅家具的绘制 任务2：客厅家具的绘制 任务3：厨房家具的绘制 任务4：卧室家具的绘制 任务5：卫生间家具的绘制
cad住宅平面图绘制基础
① 卧室是睡眠休息的主要场所，需要安静、舒适、掩蔽的环境，因此应 与客厅、厨房等公开且嘈杂的部分相隔离。有的住宅在卧室的内部设置有单 独的卫生间和更衣间，以便主人较私密的活动。
画法一：示意性画法
画法三：直接用引出 线注出地面的做法Байду номын сангаас
4.2 绘制住宅建筑平面图
绘图步骤： 该建筑平面图的画法为：① 绘制轴线；② 绘制墙体；③ 绘制 柱子；④ 绘制窗洞和窗子；⑤ 绘 制门洞和门；⑥ 绘制护栏、楼梯 及台阶；⑦ 绘制其他构配件及细 部；⑧ 标注尺寸，并注写相关文 字、图名和比例。
第4章
绘制住宅室内装潢平面图
免费提供
第4章 绘制住宅室内装潢平面图
4.1 室内设计图的主要内容及画法 4.2 绘制住宅建筑平面图 4.3 住宅空间的功能布置及墙体改造 4.4 绘制住宅平面布置图 4.5 绘制住宅地面材料图
4.1 室内设计图的主要内容及画法
室内设计的主要工作是在建筑主体内组织空间，布置家具， 装修地面、墙面、柱面和顶棚等界面，确定照明方式和灯具的位 置，以及布置花草、艺术品等景物和陈设。
相同材料的墙体画法
4.1.3 平面布置图中基本要素的画法
2．门和窗
在绘图比例较小的图样中， 门扇可用单线（中粗线）表 示，且可不画开启方向线
在绘图比例较大的图样中， 为了使图面丰富、耐看，且 富有表现力，可将门扇画出 厚度，并加画开启方向线
4.1.3 平面布置图中基本要素的画法
3．家具与陈设
平面布置图中的家具包括可移动的家具和固定的家具，如桌、椅、床、 马桶等，这些家具与陈设没有统一的图例，在绘图比例较小的图样中，可简 单画出它们的外轮廓；在绘图比例较大的图样中，可绘制出它们的外轮廓平 面图，并视情况加画一些具有装饰意味的符号，如木纹、织物图案等。
(整理)三室两厅建筑平面图画法及说明.
绘制建筑图形的说明一、墻体的绘制1、执行“文件”/“新建”命令，打开“选择样板”对话框，在该对话框中选择“acad.dwt“模板，新建一个图形文件。
2、执行“格式”/“图形界限”命令，在“指定左下角点或[开（ON）\关（OFF）]<0，0>：”提示下，按下回车键保持默认值。
在“指定右上角点<12，9>：”提示下输入20000，15000，按下回车键完成图形界限设置。
3、执行“视图”/“缩放”/“全部”命令，保持图形成为当前界限。
4、执行“格式”/“图层”命令，在“图层特性管理器”对话框设置中线、墙线、标注三个图层。
要求中线图层颜色为红色，线型为“ACAD IS003W100”。
5、将中线图层设置为当前图层，使用直线命令，打开正交，在水平方向上绘制一个长为14750，宽为9660的矩形（或用矩形命令直接画矩形，画完后分解）。
6、采用偏移命令，结合示意图1，完成中线的绘制。
7、将墙线层设为当前层，使用多线命令ML，设置对正为“无”，多线比例为“240mm”，结合示意图1，完成墙线的绘制。
示意图18、让中线图层的灯泡开关为“关”的状态，隐身中线图层，只留下墙体图层。
再用分解命令，将所有多线段分解。
9、使用修剪命令，对多余线段进行修剪处理，完成共通的墙线。
10、结合示意图2，使用偏移命令、修剪命令，完成门、窗洞的绘制。
要求：防盗门（进户门）宽为1000mm，如果尺寸不够，可为800mm；厨房门为1400mm（因用双扇玻璃门），其余门宽统一为750mm；画门时门与墙的门柱没要求的尺寸为自定，但要适中。
示意图211、结合示意图3使用直线命令，捕捉窗户墙线的各端点，绘制垂直线段，表示窗线，再使用偏移命令，依次偏移80mm，完成6个窗洞窗线的绘制。
12、使用矩形命令，捕捉厨房门洞端点，绘制两个700m m×50mm矩形框，表示厨房双扇推拉门；捕捉客厅阳台的门洞点绘制四个750mm×50mm矩形框，表示阳台推拉门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过图片和案例分析等手段对设计要点进行解析，室内设计施工图的原则与方法；
通过大量施工图图的分析，了解设计施工图在室内设计中的应用；
30
通过图片和案例分析等手段对设计要点进行解析，室内设计施工图的原则与方法；
通过大量施工图图的分析，了解设计施工图在室内设计中的应用。
收集相关信息，记录要点，参与互动
3（任务布置）
本组的项目任务计划表一份，
布置任务，强调任务要求与重点
记录，询问不明之处。
10
4（任务开展）
手绘室内空间平面图一张
现场辅导，并根据任务进展与学生共同讨论、商议。
根据项目任务书要求，制订设计流程图表，明确设计定位，与教师进行讨论、交流
30
5（任务评价）
总结任务完成情况
总结设计定位与设计流程制订情况，挑选3-5名同学的任务成果进行点评
时间
第一周星期四
上课
地点
工作室
教学
目标
能力目标
知识目标
素质目标
能够根据任务书，在规定时间内能够根据任务书，独立完成完整规范完成平面布置
。
平面图绘制的内容和流程、绘制规范、绘制要求
绘图工具及其使用方法
通过图片和案例分析等手段对设计要点进行解析，室内设计施工图的原则与方法；
通过大量施工图图的分析，了解设计施工图在室内设计中的应用；
《设计制图》课第二单元
课程单元教学设计
（2014～2015学年第2学期）
单元名称：平面图绘制
所属系部：艺术设计学院
制定人：吴志强
合作人：
制定时间：015年8月
湖南科技职业学院
《设计制图》课程单元教学设计
单元标题：室内设计居室空间平面图绘制
单元教学学时
6
在整体设计中的位置
第2次
授课班级
室内3141
上课
学生提供任务成果，互动参与点评
10
6（总结）
单元课程内容总结
案例分析结果总结
记录
5
任务完成情况总结
记录
作业
手绘室内空间平面图一张
课后
体会
教学
材料
家居空间现场照片分析
室内设计施工图图纸分析
室内设计案例分析
资料：万象新天家居空间施工图
仪器、设备：投影仪、笔记本。
单元教学进度
步骤
教学内容及能力/知识目标
教师活动
学生活动
时间（分钟）
1（案例分析）
能力目标：能够根据任务书，在规定时间内能够根据任务书，独立完成完整规范完成平面布置
知识目标：平面图绘制的内容和流程、绘制规范、绘制要求
1.实践操作时动作规范。
2.具有与人合作能力和沟通能力。
3、具有吃苦耐劳，精益求精的精神。。
能力训练任务
任务1.本组的项目任务计划表一份
任务2.手绘平面布局图天花布置图
本次课使用的外语单词
平面图——plan
施工图——Construction drawing
室内设计——Interior design
案例和
