【生物工程设备】第二章 物料输送设备课件

（5）加料装置和卸料装置 常用矩形漏斗式为好，加料较均匀。 物料可在输送带末端自由落下，不需卸料器。也
可用挡板在中途卸料。 4、优缺点：
优点：工作速度快、输送距离长、生产效率高、构 造简单可靠、使用方便、维护检修容易、无 噪音、能够在全机身中任何地方进行装料和 卸料。
缺点：不密封、输送轻质粉状物料时易飞扬。
输送干燥容且易流动的粒状和块状物料常用深斗； 输送潮湿和流动性不良的物料，一般采用浅斗 沉重的块状物料,一般采用尖角形斗
（3）装料和卸料：
装料方式：
掏取式：适用于磨损性小的松散物料 喂入式：适用于大块和磨损性大的物料
卸料方式：
离心力卸料：料斗松散排列，适用于提升速度较快的场合 定向自流式卸料（重力卸料）：料斗紧密排列，重力起主要

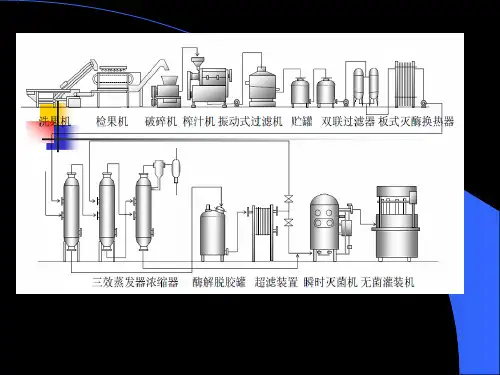

第二章 物料输送机械与设备
►分类： 流体物料输送：泵、空气压缩机
固体物料输送：输送机、气力输送装置
一、液体输送设备
（一）离心泵 1.按离心泵的不同用途分类 清水泵：输送理化性质类似于水的清洁液体 耐腐蚀泵：输送酸、碱等腐蚀性液体 油泵：输送石油产品 杂质泵：用于输送悬浮液及稠厚的浆液
2、装置及结构
1
由泵、吸入系统、排
出系统三部分组成
主要工作部件：
2
叶轮、泵壳
9 76 1 2
3 4
5 5
图3-1 离心泵装置
3、工作原理
► 离心泵在开动之前要先灌满所输送的液体。开动后，叶 轮旋转产生离心力。在离心力的作用下，液体从叶轮中心被 抛向叶轮外周，压力增高；并以很高的速度流入泵壳，在壳 内减速，使大部分动能转化为压力能，然后从排出口进入排 出管路。
改善工作环境。 （2）结构简单，尺寸小，紧凑。 （3）操作安全。 （4）物料输送方向是可逆的，
可同时向两个方向输送物料。 （5）完成物料的输送和混合、
搅拌等工艺。 缺点： （1）叶片、机壳与物料间摩擦
大，动力消耗大，叶片、机 壳易磨损，物料易破碎。 （2）输送距离受到限制
（四）、气力输送系统及设备
6
1
4
5
3
图3-19 带式运输机 1-带 2-主动轮 3-从动轮 4-托棍 5-加料斗 5-张紧装置
3、主要部件 （1）输送带：有橡胶带、塑料带、钢带等，多用橡 胶带。 （2）托辊：目的为限制承载重物 的带下垂。分上下托辊，上托辊有 直形和槽形两种，下托辊只有直形 一种。 （3）鼓轮：卸料端为主动轮，上 料端为从动轮，其作用是拉紧胶带 和转向胶带。 （4）张紧装置：补偿带因工作的 松弛，保持输送带有足够的张力， 防止带与鼓轮间的打滑。
（三）、螺旋输送机
1、螺旋输送机的作用和适用物料
作用：既可输送物料，又起到混合 物料和加料的作用。
适用于松散的粉状或小颗粒物 料，也可输送粘稠物料。
2、结构和原理
主要由旋转的螺旋、料槽以及传动装置构成 当轴旋转时，螺旋把物料沿料槽推动；在运动中物料以滑动形 式沿着槽移动。
螺旋形状：全叶式、带式、叶片式和成型叶四种。 3、优点： （1）密封，防止粉尘飞扬，
► 与此同时，由于叶轮内液体被抛出，叶轮中心形成真空。 泵的吸入管路一端与叶轮中心处相通，另一端则浸没在输送 的液体内，在液面压力（或大气压）和泵内压力（负压）的 压差作用下，液体便经吸入管路进入泵内，填补了被排出液 体的位置。这样，叶轮在旋转过程中，一面不断吸入液体， ，先关闭泵的出口阀，再停电机。 （5）运转时应定时检查泵的运转情况。
（二）、往复泵 1、结构及工作原理
主要部件：泵缸， 活塞，活塞杆，吸入 阀，排出阀 ► 工作原理：
当活塞向右运动时，工 作室的容积增大，形成负压， 将液体经吸入阀吸入工作室； 当活塞向左运动时，工作室的容积缩小，形成高压，
将液体经排出阀排出工作室。
图中1点到2点 ③排气阶段：图中2点到3点 ④吸气阶段：图中4点到1点
三、固体输送设备
按输送方式分为两种： 斗式提升机
机械输送，利用机械运动输送物料；带式输送机 螺旋输送机
气力输送，借助风力输送物料；吸送式 压送式
（一）、斗式提升机
垂直提升物料 1.适用物料：松散型、小颗粒物料。 2.构造和原理
构造：链带、料斗等 原理：用皮带或链条做牵引带，
将一个个料斗用螺钉固定 在牵引带上，牵引带再由 鼓轮张紧并带动运行。
（1）链带：即牵引带。
链条：钢质，具有较强的牵引力；用于速度慢、量大、
料重输送 皮带：由若干层帆布组成的橡胶带；用于速度快、中等输
送量 、粉状或粒状料 （2）料斗分为浅斗、深斗和尖角形斗。
二、气体输送机械
（一）、离心式通风机
1、结构：同离心泵大同小异 2、工作原理：同离心泵相似
2
离心通风机及叶轮 1—机壳; 2—叶轮; 3—吸入口; 4—排出口
（二）、空气压缩机
1、离心式空压机 主要结构与工作原理与离心泵相似，叶轮级数多
2、往复式空压机 结构与工作原理-----与往复泵相似
► 结构：气缸，活塞，吸入活门S，排气活门D ► 工作过程： ①开始时刻：图中1点 ②压缩阶段：活塞由右向左
4、离心泵的安装和使用
（1）泵的安装高度 泵的实际安装高度必须低于理论上计算的最大安装高度，
防止汽蚀现象 （2）启动前先“灌泵”
在泵启动前，向泵内灌注液体直至泵壳顶部排气嘴处在 打开状态下有液体冒出时为止，防止气缚现象； （3）离心泵应在出口阀门关闭时启动
泵启动时要将出口阀完全关闭，等电机运转正常后，再 逐渐打开出口阀，并调节到所需的流量。 （4）关泵的步骤
作用 无定向自流式卸料（混合式卸料）：利用离心力和重力卸
料，适用于低速运送物料，流动性不良的 散状，纤维状和潮湿物料，
（4）优缺点
►优点：结构简单，工作安全可靠，可以垂直 或接近垂直方向向上提升，提升高度大；横 向尺寸小，占地面积小，有良好的密封性， 可减少灰尘污染。
►缺点：过载能力差，须均匀供料，不能水平 输送。
（二）、带式输送机
水平或倾斜方向上提升物料 或 作选择检查台、清洗
和预处理操作台等 1、适用物料：松散状干湿物料及成件制品。 2、结构和原理 由绕在两个鼓轮上的封闭环形组成的运输系统，两鼓
轮一个为主动轮，一个为从动轮，主动轮靠摩擦力带动环
形带运转，环形带再靠摩擦力带动上面的物料，达到运输
的目的。
2
