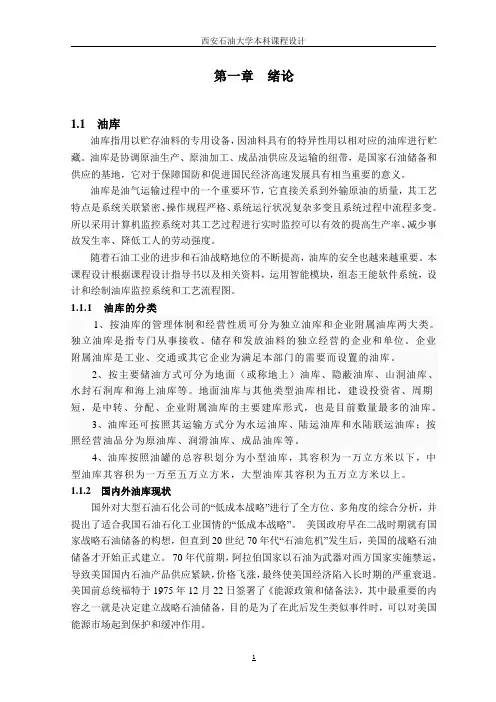

油库安全监测系统传感器设计五(电容式压力传感器方面)
第一章绪论1.1 油库油库指用以贮存油料的专用设备，因油料具有的特异性用以相对应的油库进行贮藏。
油库是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当重要的意义。
油库是油气运输过程中的一个重要环节，它直接关系到外输原油的质量，其工艺特点是系统关联紧密、操作规程严格、系统运行状况复杂多变且系统过程中流程多变。
所以采用计算机监控系统对其工艺过程进行实时监控可以有效的提高生产率、减少事故发生率、降低工人的劳动强度。
随着石油工业的进步和石油战略地位的不断提高，油库的安全也越来越重要。
本课程设计根据课程设计指导书以及相关资料，运用智能模块，组态王能软件系统，设计和绘制油库监控系统和工艺流程图。
1.1.1 油库的分类1、按油库的管理体制和经营性质可分为独立油库和企业附属油库两大类。
独立油库是指专门从事接收、储存和发放油料的独立经营的企业和单位。
企业附属油库是工业、交通或其它企业为满足本部门的需要而设置的油库。
2、按主要储油方式可分为地面（或称地上）油库、隐蔽油库、山洞油库、水封石洞库和海上油库等。
地面油库与其他类型油库相比，建设投资省、周期短，是中转、分配、企业附属油库的主要建库形式，也是目前数量最多的油库。
3、油库还可按照其运输方式分为水运油库、陆运油库和水陆联运油库；按照经营油品分为原油库、润滑油库、成品油库等。
4、油库按照油罐的总容积划分为小型油库，其容积为一万立方米以下，中型油库其容积为一万至五万立方米，大型油库其容积为五万立方米以上。
1.1.2 国内外油库现状国外对大型石油石化公司的“低成本战略”进行了全方位、多角度的综合分析，并提出了适合我国石油石化工业国情的“低成本战略”。
美国政府早在二战时期就有国家战略石油储备的构想，但直到20世纪70年代“石油危机”发生后，美国的战略石油储备才开始正式建立。
70年代前期，阿拉伯国家以石油为武器对西方国家实施禁运，导致美国国内石油产品供应紧缺，价格飞涨，最终使美国经济陷入长时期的严重衰退。

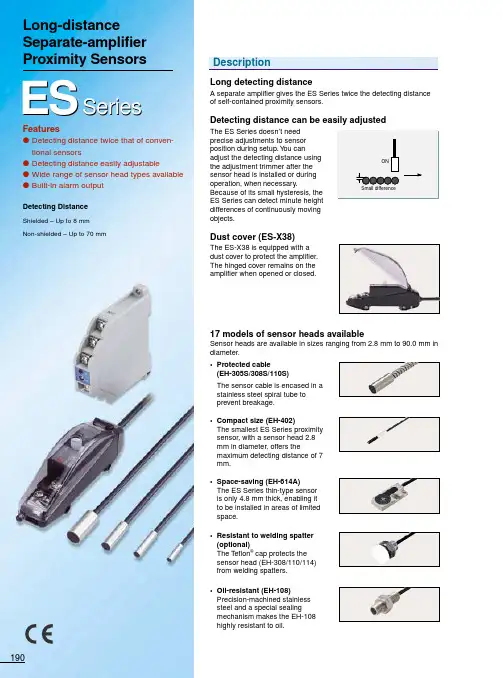

ES系列自动化传感器说明书
190DescriptionONSmall differenceESSeriesLong detecting distanceA separate amplifier gives the ES Series twice the detecting distance of self-contained proximity sensors.Detecting distance can be easily adjustedThe ES Series doesn’t need precise adjustments to sensor position during setup. Y ou canadjust the detecting distance using the adjustment trimmer after the sensor head is installed or during operation, when necessary.Featuresq Detecting distance twice that of conven-tional sensorsq Detecting distance easily adjustableq Wide range of sensor head types available q Built-in alarm outputDetecting DistanceShielded – Up to 8 mm Non-shielded – Up to 70 mmLong-distance Separate-amplifier Proximity SensorsLong-distance Separate-amplifier Proximity Sensors2.8 mm dia.3.8 mm dia.5.4 mm dia.5.4 mm dia.8 mm dia.8 mm dia.M10M10Shape Size Detecting distance ModelEH-110S EH-110EH-108EH-308S EH-308EH-305S EH-305EH-303A EH-3025 mm(2 mm)5 mm(2 mm) 5 mm(2 mm)3 mm(1 mm)3 mm(1 mm)2 mm(0.8 mm)1.2 mm(0.6 mm)5 mm(2 mm)2.5 mm(1.5 mm)Checking of part ID affixed to palletDetermination of transistor placementConfirmation of seating of piston to be drilledLong-distance Separate-amplifier Proximity SensorsPower supply OutputOutput mode Model ES-32DCES-X38N.O./ N.C. selectableN.O./ N.C. selectable NPN 200 mA (40 V) max.NPN 100 mA (40 V) max.10 to 28 VDC12 to 24 VDC de d l e i h S la c i r d n i l y C d e d a e r h T 203-H E A 303-H E 503-H E 803-H E 011-H E m m 6.0o t 0m m 8.0o t 0m m 1o t 0m m 2o t 0m m 5o t 0mm 2.1mm 2mm 3mm 5mm 8)s l a t e m s u o r r e f n o n r o f s c i t s i r e t c a r a h C e e s (s l a t e m s u o r r e F m m 5x 5m m 5x 5m m 5x 5m m 01x 01m m 01x 01m m 200.0m m 200.0m m 200.0m m 500.0m m 500.0m m 40.0mm 50.0mm 50.0mm 40.0mm 40.032+t a e c n a t s i d g n i t c e t e d f o )%02+o t 01-:203-H E (.x a m %01±°06+o t 01-(C °)C 76-P I 76-P I 76-P I 76-P I 76-P I 06+o t 01-°C 06+o t 01-°C 06+o t 01-°C 06+o t 01-°C 06+o t 01-°C g92.x o r p p A g83.x o r p p A g54.x o r p p A g74.x o r p p A g55.x o r p p A de d l e i h S d e d a e r h T n i h T t n a t s i s e r -l i O 411-H E A 416-H E 801-H E .1Long-distance Separate-amplifier Proximity Sensors ebu t l a r i pS;ded le i hS ded le i hs-noNl ac i r dn i l yC dedae r hT l ac i r dn i l yCdnal ac i r dn i l yCdedae r h tS53-HE S83-HE S11-HE24-HE614-HE mm1o t0mm2o t0mm2o t0mm3o t0mm6o t0 mm3mm5mm5mm7mm31)s l a t ems uo r r e f nonr o fs c i t s i r e t c a r ahCee s(s l a t ems uo r r eFmm5x5mm1x1mm1x1mm1x1mm2x2 mm20.0mm50.0mm50.0mm20.0mm210.0Long-distance Separate-amplifier Proximity SensorsBAIndicator lightsOptimal position Detecting range TrimmerTurns off when there is no targetTurns off when target is in placeES-X3810 to 28 VDCBrown Black12 to 24 VDCBlueOrange Sensor headShieldLoadLoad10 to 28 VDCBrownBlue12 to 24 VDCBlackOrange(Control output)(Alarm output)LoadLoad M a i n c i r c u i tInput/Output CircuitsES-X38NPNWith the target in place, turn the trimmer clockwise and find point A at which the output indicator lights. (If the output indicator is already lit, turn the trimmer counterclockwise.)With the target removed, again turn the trimmer clockwise and find point B at which the output indicator lights.Set the trimmer midway between points A and B. The output circuit will now actuate when the output indicator lights.NEAR-OFF operation1.With the target in place, turn the trimmer clockwise and find point A at which the output indicator turns off. (If the output indicator is already off, turn the trimmer counterclockwise.)2.With the target removed, again turn the trimmer clockwise and find point B at which the output indicator turns off.3.Set the trimmer midway between points A and B. The output circuit will now actuate when the output indicator lights.Both NEAR-ON and NEAR-OFF modes are availableNEAR-ON mode uses a normally open relay that closes when the target is detected. NEAR-OFF mode uses a normally closed relay that opens when the target is detected.Long-distance Separate-amplifier Proximity SensorsOperation mode selector switchUse a screwdriver to set the position of the operation mode selector switch, located in the lower part of the BOUTSENSMODEN.O N.CES-X38Output indicator Sensitivity adjustment trimmerNEAR-ON (N.O.)NEAR-OFF (N.C.)Operation mode selector switchB:NEAR-OFFOperation mode (N.C.)ES-X38:Set the operation mode selector switch provided on the panel.Sensor 0-2-1012D e t e c t i n g d i s t a n c e Y (m m )D e t e c t i n g d i s t a n c e Y (m m )Standard TargetX (mm)EH-302EH-303AX (mm)-1.51.5-1-0.50.5010.750.60.450.30.1510.80.60.40.250 %50 %100 %100 %Sensor headSensor headEH-308/308SEH-110/110S21.52.52.521.5100 %100 %t a n c e Y (m m )t a n c e Y (m m )100 %Detecting range (Typical)These graphs show variations in detecting distance measured by moving the target parallel to the sensor head for a distance 50% and 100% of the stable detectingLong-distance Separate-amplifier Proximity SensorsEH-422EH-430-15X (mm)976543211512.5107.552.50X (mm)-10-5510D e t e c t i n g d i s t a n c e Y (m m )D e t e c t i n g d i s t a n c e Y (m m )100 %50 %Sensor head100 %100 %EH-290EH-108504030201.51.2510.750.550 %e t e c t i n g d i s t a n c e Y (m m )e t e c t i n g d i s t a n c e Y (m m )Long-distance Separate-amplifier Proximity SensorsEH-614A654321Detecting distance adjusted to 5 mm using 40 mm steel plateAluminum CopperBrass IronStainless steelD e t e c t i n g d i s t a n c e Y (m m )Detecting distance adjusted to 5 mm using 40 mm steel plateCopperBrass IronStainless steelEH-40243.532.521.510.5D e t e c t i n g d i s t a n c e Y (m m )Detecting distance adjusted to 3 mm using 20 mm steel plateAluminumCopperBrass IronStainless steelAluminum EH-422EH-430161412108610.597.564.56 mm using 40 mm steel plate9 mm using 40 mm steel plate12 mm using 120 mm steel plateAluminum Brass IronStainless steele c t i n g d i s t a n c e Y (m m )Aluminum BrassIronStainless steelBrass IronStainless steel2468101214161820010012025201510540801201602002402803203604001.2510.750.50.25One side of target X (mm)One side of target X (mm)One side of target X (mm)D e t e c t i n g d i s t a n c e D e t e c t i n g d i s t a n c e AluminumCopperBrassStainless steelAluminum CopperBrassStainless steelAluminumHints on Correct UseWhen mounting the threaded-type sensor head, do not tighten beyond the torque specified in the following l e d o M eu q r o t g n i n e t h g i T 801-H E .x a m m •N 8011-H E .x a m m •N 01411-H E .x a m m •N 02614-H E .x a m m •N 02224-H E .x a m m •N 01034-H E .x a m m •N 01044-H E .x a m m •N 015 mm min.M3 screwLong-distance Separate-amplifier Proximity SensorsAmplifier unit (ES-X38)Sensor cable end treatmentSensor cable connectionsT o connect the sensorcable, insert the end of the cable through the entry port (1), tighten the screw (2), connect the core wire to the terminal (3), and then tighten the screw (3).• For connections to the EH-422/430/440/290, contact KEYENCE for more information.Use a coaxial cable to connect the sensor head to the amplifier. Limit the length of extension to within 10 m (5 m for models EH-302 and EH-402).Shielded-type sensors can be flush-mounted in a metal base. Sensors of the non-shielded type, however, should be mounted according to the guidelines given below in order to minimize interference from the surrounding metal.).n i m m m (D ).n i m m m (d 02510301540207520010306203Shield8610*Fold back the shielded cable over the sheath.(2)(3)(1)Long-distance Separate-amplifier Proximity SensorsUnit: mmEH-302EH-303A3 coaxial cable300012ø2 coaxial cableø2.8Long-distance Separate-amplifier Proximity SensorsAmplifier15717535.4686.578702 x ø4.5 mounting hole(1.5)ES-32DC3000ø5.4 coaxial cable Teflon® cap(For protection against welding spatter)Unit: mmOP-3108 (for EH-110) OP-3107 (for EH-114)1ø16ø20130002 coaxial cable3000ø3.2 coaxial cable Across-flats: 21, t = 4。
拓尔500 600原油传感器说明书
if installed.
bottom of sensor.
Install sensor.
Install restrictor in calibration mode.
Do not look directly at the sensor LED or point it at the eyes. Doing so can cause eye damage from UV light emitted by the LED.
2023-11-08 | 0096062
2 Calibrate and deploy.
For best results, use the same sonde to calibrate and deploy the crude oil sensor. See the instrument manual for complete calibration details.
Crude Oil Sensor
Aqua TROLL 500/600 Crude Oil Sensor
The In-Situ crude oil sensor measures crude oil levels in natural water, surface water, groundwater, produced water and aquaculture applications.
1
2
3
4
Go to Instrument Settings.
5
Tap Derived Parameters.
6
Choose a derived parameter. Options vary by installed sensors.
油杆油位传感器说明书
电容式汽车油位传感器说明书电容式汽车油位传感器采用电容传感器和液面感知传感器相结合的技术，不仅具有电容式液位传感器测量精度高、免维护的特点，同时还能消除电容式液位传感器易受温度和介质的影响的缺点。
它可以自动对不同温度和介质引起的测量误差进行精确地补偿，达到精确测量的目的。
该传感器整机无任何弹性部件和可动部件，耐冲击、免维护、长寿命、安装方便，可安装在各种场合，对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。
该传感器是计量级测量仪器，具有很高的分辨率和测量精度。
它无须人工干预，自动校准，不存在温度漂移，且不受介质的变化影响。
也就是说同一支传感器，不管被测量的介质是水还是汽油或柴油，不管温度如何变化，它都能输出精确的液位高度信号。
彻底解决了乙醇汽油、甲醇燃料等介质难测量的问题，也同时解决了不同地区因油的标号不同和温度的巨大差异引起的测量误差问题。
该设备可以和GPS 车载定位终端或者其它终端相配合使用，组成精确的车辆定位及油耗管理系统。
可以评价车辆的使用情况和司机的驾驶水平，监视汽车在外加油情况，精确计算汽车百公里油耗，杜绝盗油、漏油、绕路、拉私活、公车私用、虚开发票等现象。
1、性能指标：● 检测范围：100~3000mm● 分辨率 ：0.1%● 测量精度：0.1%● 测量最大误差：1mm● 探极耐温：-40~150℃● 探极直径：Φ18mm ● 输出信号：4～20mA 、0～5V 、RS485通讯、RS232通讯、CAN 总线● 供电电源：DC7～42V ，需要特殊说明可定制5V 供电，● 额定功率：0.1W● 固定方式：螺纹安装M20×1.5或法兰安装，特殊规格可按要求定制2、使用说明：● 承压范围: -0.1MPa ～0.1MPa ● 环境温度: -30~85℃2.1输出线定义接口输出线采用4芯电缆线，接线定义如下RS232输出方式（YW-201C）：黑线接电源地红线接电源正白线 RXD输入，接车机RS232发送端(TXD)棕线 TXD输出，接车机RS232接收端(RXD)RS485输出方式（YW-201D）：黑线接电源地红线接电源正白线接RS485 A棕线接RS485 B。
油位传感器说明书
ES600操作手册V1.4南京埃森电子科技有限公司目录1.产品介绍 (2)2.外观及规格 (2)2.1外观 (2)2.2规格 (3)3.接线定义 (3)4.截断和校准 (6)4.1截断 (6)4.1.1油箱高度测量 (6)4.1.2细屑清理 (7)4.1.3底塞固定 (8)4.2油位传感器校准 (9)4.2.1按键校准 (9)5.安装及布线 (11)5.1钻孔 (11)5.2安装及固定 (12)5.3布线 (14)附录：通讯协议 (15)1.产品介绍ES600系列油位传感器是南京埃森电子科技有限公司独立研发，具有多项创新技术。
ES600系列传感器能连续的检测位水平高度，分辩率小于1mm。
可截断调节长度以适应油箱的高度；简易的安装法兰，不需要额外的螺丝固定。
宽电压输入，确保在各种情况下不受电压限制。
特色：1．可以根据油箱高度任意截断。
2．一体化结构，无任何弹性元件,并且支持多种信号输出方式。
3．按键式现场校准，方便快捷。
4．宽电压输入2.外观及规格2.1外观单位：mm2.2规格序号名称性能参数1采集原理电容式2尺寸100mm 至1500mm(最小可以检测100mm,最大可以检测1500mm)注意:在传感器底部会有5mm 盲区空间不能检测,特殊可定制。
3电气参数输入电压DC:4—70V 4功耗0.13W/5V,0.19W/12V,0.38W/245信号输出方式（可定制）电压输出:0—5V 数字信号输出:RS-232或RS-485通讯波特率选择:2400,4800,9600,57600,115200模拟电阻输出:10—500Ω电流输出:4—20mA6检测液体类型柴油,生物柴油,煤油,汽油等7使用环境工作环境温度:-40℃~+85℃保存温度:-40℃~+105℃8材料铝合金9防护等级IP6710分辨率1mm 11精度±0.5%3.接线定义各接线孔定义如下表所列:序号项目定义1A/R 电流/电阻输出2Vo 电压输出3RX/B RS232接收/485B 4TX/A RS232发送/485A5V-电源地6V+电源正级模拟信号―电压输出接线：V+,V-,Vo数字信号―RS232接线：V+，V-，RX,TX模拟信号―4-20MA输出接线：V+,V-,A/R模拟信号―电阻信号输出接线：V+,V-,A/R数字信号―RS485接线：V+，V-，A,B4.截断和校准4.1截断注意：油位传感器截断的长度最好不要超过整体长度的30%。
日研计器EC-600型小型一氧化碳监测仪使用说明书
PT2cn-2130小型一氧化碳监测仪EC-600使用说明书邮编：174-8744东京都板桥区小豆泽2-7-6主页：https：//www.rikenkeiki.co.jp/1. 产品概要 (3)前言 (3)使用目的 (3)危险、警告、注意、注记的定义 (3)CE标志认证的确认方法 (4)2. 安全上的重要事项 (5)2-1. 危险事项 (5)2-2. 警告事项 (5)2-3. 注意事项 (6)3. 产品组成 (7)3-1. 主机及标准附件 (7)3-2. 各部名称与作用 (10)4. 安装方法 (13)4-1. 有关安装的注意事项 (13)4-2. 系统设计上的注意事项 (14)4-3. 安装主机 (16)4-4. 有关配线的注意事项 (19)5. 使用方法 (23)5-1. 使用前 (23)5-2. 启动准备 (23)5-3. 基本动作流程 (24)5-4. 接通电源 (25)5-5. 关于各种模式 (26)5-6. 用户模式 (27)5-7. 切断电源 (30)6. 警报动作与各种功能 (31)6-1. 气体警报动作 (31)6-2. 故障警报动作 (32)6-3. 关于抑制功能 (32)6-4. 关于辅助电源的动作 (33)7. 保养检查 (34)7-1. 检查的频度与检查项目 (34)7-2. 维护（定期检查）模式 (35)8. 关于储存及废弃 (50)8-1. 储存或长期不使用时的处理 (50)8-2. 移机或者重新使用时的处理 (50)8-3. 产品的废弃 (50)9. 故障排除 (51)10. 产品规格 (53)10-1. 规格一览 (53)11. 附录 (54)11-1. 恒电位电解式的检测原理 (54)11-2. 术语的定义 (55)1. 产品概要前言1产品概要感谢您购买EC-600型小型一氧化碳监测仪（以下称为“本仪器”）。
请确认购买的产品型号与本使用说明书的规格。
本使用说明书记载了使用方法与规格，以便正确使用本仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ES600操作手册
V1.4
南京埃森电子科技有限公司
目录
1.产品介绍 (2)
2.外观及规格 (2)
2.1外观 (2)
2.2规格 (3)
3.接线定义 (3)
4.截断和校准 (6)
4.1截断 (6)
4.1.1油箱高度测量 (6)
4.1.2细屑清理 (7)
4.1.3底塞固定 (8)
4.2油位传感器校准 (9)
4.2.1按键校准 (9)
5.安装及布线 (11)
5.1钻孔 (11)
5.2安装及固定 (12)
5.3布线 (14)
附录：通讯协议 (15)
1.产品介绍
ES600系列油位传感器是南京埃森电子科技有限公司独立研发，具有多项创新技术。
ES600系列传感器能连续的检测位水平高度，分辩率小于1mm。
可截断调节长度以适应油箱的高度；简易的安装法兰，不需要额外的螺丝固定。
宽电压输入，确保在各种情况下不受电压限制。
特色：
1．可以根据油箱高度任意截断。
2．一体化结构，无任何弹性元件,并且支持多种信号输出方式。
3．按键式现场校准，方便快捷。
4．宽电压输入
2.外观及规格
2.1外观
单位：mm
2.2规格序号
名称性能参数
1
采集原理
电容式2
尺寸100mm 至1500mm(最小可以检测100mm,最大可以检测1500mm)注意:在传感器底部会有5mm 盲区空间不能检测,特殊可定制。
3
电气参数输入电压DC:4—70V 4功耗0.13W/5V,0.19W/12V,0.38W/245信号输出方式
（可定制）电压输出:0—5V 数字信号输出:RS-232或RS-485通讯波特率选择:2400,4800,9600,57600,115200模拟电阻输出:10—500Ω
电流输出:4—20mA
6
检测液体类型柴油,生物柴油,煤油,汽油等7
使用环境工作环境温度:-40℃~+85℃保存温度:-40℃~+105℃8
材料铝合金9
防护等级IP6710
分辨率1mm 11精度±0.5%
3.接线定义
各接线孔定义如下表所列:
序号
项目定义1
A/R 电流/电阻输出2
Vo 电压输出3
RX/B RS232接收/485B 4TX/A RS232发送/485A
5V-电源地6V+电源正级模拟信号―电压输出接线：V+,V-,Vo
数字信号―RS232接线：V+，V-，RX,TX
模拟信号―4-20MA输出接线：V+,V-,A/R
模拟信号―电阻信号输出接线：V+,V-,A/R
数字信号―RS485接线：V+，V-，A,B
4.截断和校准
4.1截断
注意：油位传感器截断的长度最好不要超过整体长度的30%。
4.1.1油箱高度测量
注意：ES600的长度＝L 油箱的高度＝H
ES600的长度L=油箱高度H +6mm.
油箱高度
H 油箱截面图
H
L
4.1.2细屑清理
截断后，油位传感器底端的金属细屑的清理。
用毛刷清除锯断时产生
的细屑，防止内外管短路
在柴油中清理油位
传感器内管和外管
平整和干净
注意：截断后，管子截面应该平整，干净，不能出现锯斜，金属细屑清理不干净的情况。
4.1.3底塞固定
固定密封圈
插入底塞
固定底塞
4.2油位传感器校准
油位传感器的校准即调满，调零。
基本原理为分别在满油箱和空油箱时在油位传感器里记录一个满值和空值，定义油箱满油和空箱位置。
油位发生变化时，油位传感器产生相应的电信号变化，从而计算当前油位的高度。
注意：油位传感器截断后，必须需要重新校准。
调零和调满与检测的介质和液位的高度有关系，与油箱的容积无关。
因此也可以在室内进行此操作。
校准的方式有：
1）按键的方式
2）通过配置软件。
校准的环境:
1）现场校准
2）室内校准（制作一个容器，装满柴油，模拟油箱）
目前介绍通过按键的方式进行对油位传感器校准，校准必须是先调满后调零。
校准前，油位传感器需正常通电。
注意：本款油位传感器，必须需先调满，然后调零。
否则，请重新校准。
4.2.1按键校准
打开油位传感器顶端盖子。
如下图所示。
4.2.1.1按键说明
DOWN
调零键Menu
菜单或退出键UP
调满键1
调零指示灯-蓝色2
工作状态指示灯-红色3调满指示灯-蓝色
4.2.1.2调满
调满步骤：将油箱加满油，然后将油位传感器插入油箱
调满后，测试电压输出线Vo 的电压，应为5V 4.2.1.3调零
注意：本款油位传感器，必须需先调满，然后调零。
否则，请重新校准。
调零步骤：将油位传感器取出油箱，搁置在油箱外面，等待大约1分钟。
然后再对油位传感器进行
调零设置
按UP 键2秒
3-指示灯,每500毫秒闪烁一次
经过一段时间（约20-50秒）,若调频完成后,则3-指示灯2秒闪烁一次
此时按下”UP ”键,记录当前值为满值.3-指示灯熄灭.完成调满
调零后，测试电压输出线Vo 的电压应为0V
操作小技巧：若是不小心按错按键，可短按MEUN 键退出当前状态，重新调试。
4.2.1.4检验
调满和调零后，测量Vo 线的电压：
空箱：Vo
为0V 半箱：Vo
约为2.5V 满箱：Ｖo 约为5V
5.安装及布线
5.1钻孔
钻孔位置的选择，在油箱的中心位置。
钻孔直径为45MM 。
钻孔位置按DOWN 键2秒
1-指示灯,每500毫秒闪烁.
经过一段时间（约5秒）,若油位值稳定后,则1-指示灯2秒闪烁一次
按下”DOWN”键,记录当前值为零值。
1-指示灯熄灭，完成调零
钻孔钻头
5.2安装及固定
截断油位传感器到合适的长度，并对油位传感器进行调满，调零（校准后的油位传感器如果再次截断后必须重新调满，调零）。
钻孔后，然后通过法兰固定油位传感器。
法兰固定油位传感器：
注意：为了方便演示法兰固定，下面油箱为为自制油箱。
室内环境拍摄。
准备工具：4mm、3mm内六角扳手各一，安装附件包里附件。
将法兰与底座之间
先安装一个螺丝
操作小技巧：拧螺丝时应对称轮流加力，以保证各方向受力均匀，避免漏油。
将一孔垫片放在法兰与底座之间将五孔垫片放在底座上
用内六角扳手将法兰拨正，螺丝孔对齐将法兰放入开好孔
的油箱中
放入油箱俯视图
用3mm 内六角将4
个螺丝均匀用力紧固
放入油杆用4mm 内六角紧固4个螺丝安装完成
5.3布线
在车辆工作环境比较恶劣的地方，通过波纹管保护线束，避免线的老化，布线时，尽量沿着车辆的主线，每隔50CM左右用扎带系紧。
安装法兰拆解示意图
附录：通讯协议协议结构
设置波特率
注：传感器默认波特率为9600，若设置的波特率不在此四种范围内，则传感器不予以回应。
查询设置调零值
查询设置调满值
设置邮箱体积
读当前油位值
注：本指令返回当前油位值，高度百分比及当前油位升数，传感器开盖状况等信息。
当前油位升数：根据流量计保存的数值对计算体积或当前油箱大小和。
设置,查询及探测ID号
包头
注：ID号只能是0到99中的一个，设置查询只针对连接单个油位传感器，在对单个油位传感器，可以直接查询ID 号，探测可以向多个发，检测在线的ID号。
查询/设置阻尼
注:当设置小于5秒的，当做5秒，当设置大于600秒的当做600秒处理。
恢复出厂设置参数
注：恢复出厂设置，需重新标定零点值和满点值。
