LTE网络测试和指标介绍1概述1.1网络结构与规模密集城区或典型城区环境测试，无线网络形成比较规则的多层蜂窝结构、成片覆盖。
1.2测试区域与测试路线测试区域为多小区连续覆盖、比较规则的多层蜂窝结构所覆盖区域作为测试区域，在该区域内路测。
网络采用20MHz同频组网。
路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路，并遍历选定测试区域内所有小区；如无特别说明，测试车应视实际道路交通条件以中等速度（30km/h左右）行驶。
1.3测试网络基本配置网络配置如下：1.4测试设备要求路测系统可连接终端、GPS接收设备，能够显示、记录终端的L1、L2和高层信令与控制数据，能够显示、记录GPS时间、经纬度，并能将GPS时间、经纬度与终端记录数据进行正确关联，为终端记录数据提供地理位置。
路测终端支持测量、显示与记录层1、层2和层3信令与控制数据，包括：RSRP、RSRQ、SINR、CQI、MCS、MIMO方式、RRC信令等，其中RSRP、RSRQ、SINR等参数支持每100ms至少输出一次，CQI等参数支持每10ms（无线帧）至少输出一次，MCS、MIMO方式等参数支持每1ms（子帧）输出一次。
GPS接收设备应支持显示、记录时间与经纬度。
并且GPS接收设备记录的时间、经纬度数据应能与扫频仪、路测终端记录数据准确关连，为扫频仪、终端所记录的数据提供绝对时间与地理位置。
测试数据处理上，支持生成测试路线上RSRP/RSRQ/SINR打点图，RSRP/RSRQ/SINR 的PDF/CDF分布曲线等。
考虑到路测终端、GPS接收设备的原始测试数据一般按周期定时记录存储，由于车速不均匀和停车等候等原因，导致不同路段由于速度不一而使得平均每单位距离上的样本点数不一样。
要求生成得到的PDF/CDF分布，单位距离上的样本点数应一样，以准确反映地理上的覆盖性能。
根据杭州深圳的测试情况，成都现场测试工具建议选择为：2测试用例2.1长呼测试2.2短呼测试2.3定点CQT3各项KPI指标3.1RSRP指标定义：RSRP参考信号接收功率，衡量网络覆盖水平。
LTE基本项的测试
LTE基本项的测试CMW500测试的预设置一、LTE Signalling 界面设置1.signal gen →选LTE下面的子项signalling2.进入LTE signalling 界面。
按config 键，进行设置。
1）测试场景设置scenario : 若进入SISO测试选standard cell(基本项测试)，若进行MIMO测试选Two RF out ports. 2）测试端口选择和线损设置RF settings→RF output (RF input), routing 为设置端口。
若进行SISO 测试RF output 和RF input 都选为RF1com.若进行分集测试RF output 选RF1out; RF input 选RF1COM.若进行单分集测试时RF output选RF1COM; RF input 选RF3COM若进行MIMO测试时RF output 选RF1COM和RF3COM；RF input 选RF1COMExternal Attenuation 为设置线损，根据实际情况设置。
3）设置期望功率模式RF setting →RF power uplink →Exp.Nominal Power Mode→According to UL Power Control setting4）设置上行功控Uplink Power Control →PUSCH→Tx Power Contronl→ActiveTPC setup .根据需要进行具体选择（注：Max allowed Power P-Max 需设置为24dbm,避免最大功率上不去）5）设置网络参数进入network 把鉴权设置的前三项打勾。
Network→Security将Authentication / NAS security/As security 都勾上进入connection →Additional Spectrum Emission 设置为NS-01 (默认)二LTE Multi Eval 界面设置1.按仪器右上角Measure 键，勾选LTE 下子项“Multi Evaluation”和“Extended BLER”。
LTE系统时延的分析与研究
LTE系统时延的分析与研究作者：周镇辉来源：《中国新通信》 2017年第11期LTE 系统是一种无线空口技术，是3G 向4G 进行演进的重要技术，系统本身传输速率已经达到了100Mbps，能够有效改善移动宽带用户的使用体验。
该系统不仅能够有效缩短用户等待时间，同时还能切实提升用户数据速率以及系统容量，功能较为庞大。
而时延作为系统的重要指标之一，能够实现用户面时延以及控制面板时延等操作，作用较大。
为对时延技术进行深入，首先应对LTE 系统技术特征进行明确。
一、LTE 系统技术特征第一，其上下行峰值速率分别能够达到50Mbps 以及100Mbps，传输速率相对较高；第二，与以往版本频谱效率相比，该系统上下行链路分别在每赫兹2.5bit/s 与5bit/s，效率有着显著的提升；第三，将分组域业务的承载作为系统的主要工作目标，以分组交换作为基础进行系统架构构建；第四，整体系统部署更加灵活，可以同时支持多种系统宽带进行使用，支持多种频谱分配方式，为系统部署的灵活使用奠定了良好基础；第五，子帧长度在0.5 毫秒以及0.67 毫秒，整体无线网络时延得到了有效降低，可以妥善解决向下兼容存在的弊端，能够对网络时延进行有效控制；第六，能够有效提高小区边缘比特速率数值，能够在保证基站位置不发生变化的基础上，对小区边缘比特速率进行提升，小区整体数据速率会得到显著提高；第七，更加注重系统的向下兼容性能，强调对3G 系统以及非3GPP 系统的协调式使用，整体系统运作更加规范化，系统技术优势更加明显。
二、LTE 系统时延分析2.1 控制面时延所谓“控制面时延”是指，控制面在驻留状态向激活状态转化过程中，界面由睡眠状态转向激活状态需要经历的时间。
通常LTE 系统控制面睡眠状态转向激活状态的时间在50 毫秒以内，而驻留状态迁移到激活状态的时间在100 毫秒以内。
此时系统的状态通常会呈现出三种协议状态：1）“DETACHED”状态：在这种状态之中，并没有相应的IP地址，系统也无法对UE位置进行确定，通常UE 也会处于关机或者去附着的状态。
LTE系统时延分析
LTE系统时延分析前言LTE不仅可以提供更高的频谱效率．对于服务质量。
特别是对实时业务时延的控制都是其设计目标。
LTE系统采用由eNode B构成的单层结构，这种结构有利于简化网络和减小延迟，实现了低时延、低复杂度和低成本的要求。
为使用户能够获得“Always Online”的体验．LTE对时延的具体要求为：用户平面内部单向传输时延(UE—eNode B)小于5ms。
控制平面从睡眠状态到激活状态迁移时间小于50ms．从驻留状态到激活状态的迁移时间小于100ms。
1 用户面时延用户面时延是指在UE IP层与RAN边缘节点IP层之间的数据包的单向传输时间．其中RAN边缘节点是指与核心网络直接进行通信连接的基站。
LTE系统要求对于小IP包(仅含IP帧头)，在空载(单用户但数据流时)条件下用户面时延应小于5ms。
另外，E—UTRAN系统的带宽也影响实际的传输时延。
用户面时延如图l所示。
实际网络中LTE系统的用户面时延主要包括处理时延、TTI长度以及帧调整。
整个时延的构成如图2所示。
以下用户面时延的计算是在预调度模式下．基于0％-30％的HARQ重传情况下计算的。
所有计算结果表明RAN内部双向(从下行PDCP至上行PDCP)时延小于10ms的要求是可以达到的，时延计算过程如下：a)无重传情况下的单向用户面时延为Dupl=1(编码)+0.5(帧调整)+1(TTI)+l(解码)=3.5msb)考虑30％的HARQ重传的单向用户面时延为Dupl+nx5(帧调整)=3.5ms + n×5ms式中，n——重传次数c)从而可以得到平均的用户面时延计算方法。
Dup=3.5ms + P×5ms式中：P--第一次HARQ重传时发生的错误概率d)P=30％时的环回时延为3．5+3.5+2×0.3×5=10mse)P=20％时的环回时延为3.5+3.5+2×0.2×5=9msf)P=0％时的环回时延为3.5+3.5+2×0×5=7ms表l列出了当HARQ最初的错误概率为30％时用户面的时延情况。
网优文档94：LTE路测优化指导书三(测试项解释说明篇)

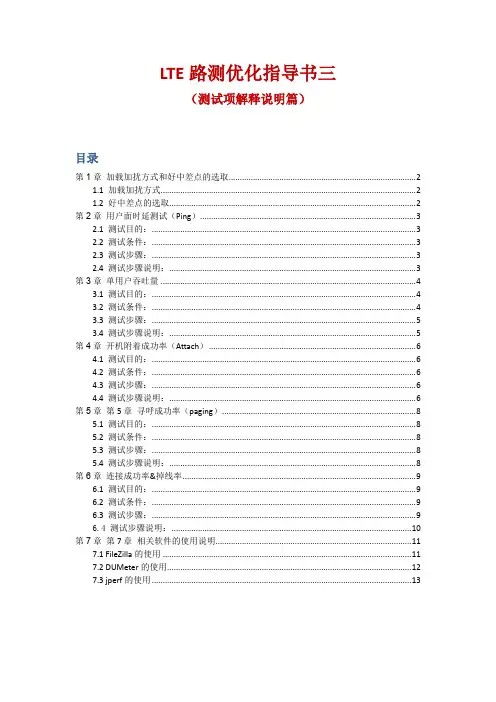

LTE路测优化指导书三（测试项解释说明篇）目录第1章加载加扰方式和好中差点的选取 (2)1.1 加载加扰方式 (2)1.2 好中差点的选取 (2)第2章用户面时延测试（Ping） (3)2.1 测试目的： (3)2.2 测试条件： (3)2.3 测试步骤： (3)2.4 测试步骤说明： (3)第3章单用户吞吐量 (4)3.1 测试目的： (4)3.2 测试条件： (4)3.3 测试步骤： (5)3.4 测试步骤说明： (5)第4章开机附着成功率（Attach） (6)4.1 测试目的： (6)4.2 测试条件： (6)4.3 测试步骤： (6)4.4 测试步骤说明： (6)第5章第5章寻呼成功率（paging） (8)5.1 测试目的： (8)5.2 测试条件： (8)5.3 测试步骤： (8)5.4 测试步骤说明： (8)第6章连接成功率&掉线率 (9)6.1 测试目的： (9)6.2 测试条件： (9)6.3 测试步骤： (9)6.4测试步骤说明： (10)第7章第7章相关软件的使用说明 (11)7.1 FileZilla的使用 (11)7.2 DUMeter的使用 (12)7.3 jperf的使用 (13)第1章加载加扰方式和好中差点的选取1.1 加载加扰方式外场区域分为（若干）主测小区与非主测小区，主测小区加入真实终端进行数据传输称为加载，而非主测小区引入的真实终端干扰或模拟干扰均称为加扰。
