认识铝电解电容与钽电解电容
钽电容与铝电容比较
•
2．钽电解电容。阳极由钽构成。目前很多钽电解电容都用贴片式安装，其 外壳一般由树脂封装（采用同样封装的也可能是铝电解电容）。但是，钽电容 的阴极也是电解质。
•
以往传统的看法是钽电容性能比铝电容好，因为钽电容的介质为阳极氧化 后生成的五氧化二钽，它的介电能力（通常用ε表示）比铝电容的三氧化二铝 介质要高。因此在同样容量的情况下，钽电容的体积能比铝电容做得更小。 （电解电容的电容量取决于介质的介电能力和体积，在容量一定的情况下，介 电能力越高，体积就可以做得越小，反之，体积就需要做得越大）再加上钽的 性质比较稳定，所以通常认为钽电容性能比铝电容好。钽电容与 Nhomakorabea电容比较
•
我们用在高频旁路（去藕）的电容是MLCC电容,也就是多层层级陶瓷电容。 主要是高频特性好，通过使用SIPCAP软件可以方真出其电容的限带频点。 钽电容与铝电容比较如下: 电解电容的分类，传统的方法都是按阳极材质，比如说铝或者钽。所以， 电解电容按阳极分，为以下几种：
• •
•
1．铝电解电容。不管是SMT贴片工艺的，还是直插式的，只要它们的阳极材 质是铝，那么他们就都叫做铝电解电容。电容的封装方式和电容的品质本身并 无直接联系，电容的性能只取决于具体型号。
钽电解电容和铝电解电容
钽电解电容和铝电解电容钽电解电容和铝电解电容是两种常见的电子元件，它们在电路中起着重要的作用。
本文将从材料特性、工作原理、应用领域等方面对钽电解电容和铝电解电容进行介绍。
一、钽电解电容1. 材料特性钽电解电容的正极材料是钽金属，而负极材料是钽酸盐。
钽金属具有良好的化学稳定性和高的电导率，能够有效地传递电流。
而钽酸盐则具有优异的电解性能，使得钽电解电容具有较大的电容值和低的ESR（等效串联电阻）。
2. 工作原理钽电解电容的工作原理是基于电解液中的离子迁移和钽金属表面的氧化还原反应。
当外加电压施加在钽电解电容上时，电解液中的离子会在正负极之间迁移，并在钽金属表面发生氧化还原反应，形成氧化物膜。
这种氧化物膜具有良好的电介质性能，将正负极隔离开来，从而实现了电容的功能。
3. 应用领域钽电解电容主要应用于高性能电子产品中，如通信设备、计算机、音频设备等。
由于钽电解电容具有体积小、容量大、工作稳定等优点，能够满足高频和高温环境下的要求，因此在这些领域得到广泛应用。
二、铝电解电容1. 材料特性铝电解电容的正极材料是铝金属，而负极材料是铝酸盐。
铝金属具有良好的导电性和可塑性，能够方便地制造出各种形状和尺寸的电容器。
而铝酸盐则具有较高的电解性能，使得铝电解电容具有较大的电容值和低的ESR。
2. 工作原理铝电解电容的工作原理与钽电解电容类似，都是基于电解液中的离子迁移和金属表面的氧化还原反应。
当外加电压施加在铝电解电容上时，电解液中的离子会在正负极之间迁移，并在铝金属表面发生氧化还原反应，形成氧化物膜。
这种氧化物膜具有良好的电介质性能，将正负极隔离开来，实现了电容的功能。
3. 应用领域铝电解电容广泛应用于各种电子产品中，如电源、电路板、电机驱动等。
铝电解电容具有体积小、成本低、容量大等特点，能够满足大部分低频和中频电路的需求。
总结：钽电解电容和铝电解电容是两种常见的电子元件，它们在电路中起着不可替代的作用。
钽电解电容适用于高性能电子产品，而铝电解电容适用于各种电子产品。

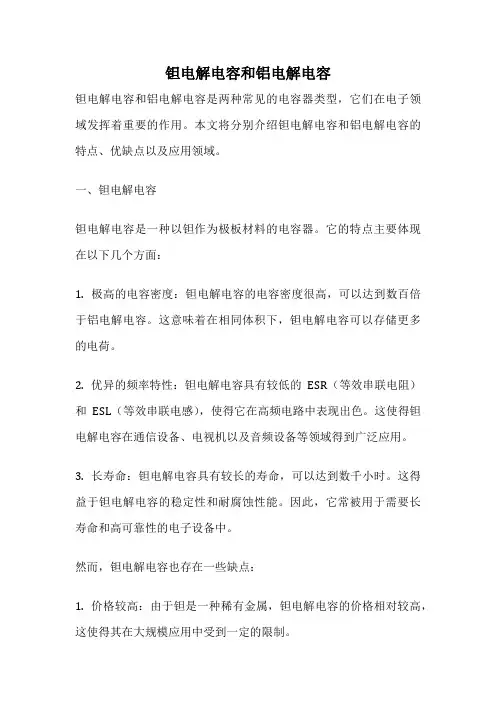

钽电解电容和铝电解电容
钽电解电容和铝电解电容钽电解电容和铝电解电容是两种常见的电容器类型，它们在电子领域发挥着重要的作用。
本文将分别介绍钽电解电容和铝电解电容的特点、优缺点以及应用领域。
一、钽电解电容钽电解电容是一种以钽作为极板材料的电容器。
它的特点主要体现在以下几个方面：1. 极高的电容密度：钽电解电容的电容密度很高，可以达到数百倍于铝电解电容。
这意味着在相同体积下，钽电解电容可以存储更多的电荷。
2. 优异的频率特性：钽电解电容具有较低的ESR（等效串联电阻）和ESL（等效串联电感），使得它在高频电路中表现出色。
这使得钽电解电容在通信设备、电视机以及音频设备等领域得到广泛应用。
3. 长寿命：钽电解电容具有较长的寿命，可以达到数千小时。
这得益于钽电解电容的稳定性和耐腐蚀性能。
因此，它常被用于需要长寿命和高可靠性的电子设备中。
然而，钽电解电容也存在一些缺点：1. 价格较高：由于钽是一种稀有金属，钽电解电容的价格相对较高，这使得其在大规模应用中受到一定的限制。
2. 温度特性较差：钽电解电容的电容值会随着温度的升高而下降，这在某些高温环境下可能会影响电容器的性能。
二、铝电解电容铝电解电容是一种以铝作为极板材料的电容器。
它的特点如下：1. 价格较低：相比于钽电解电容，铝电解电容的价格较低，这使得它在大规模应用中更加经济实惠。
2. 体积较小：铝电解电容可以在较小的体积内存储较大的电荷，这使得它在一些空间受限的应用中得到广泛应用。
3. 耐高温性能较好：相比于钽电解电容，铝电解电容在高温环境下的性能更为稳定。
这使得它在一些高温应用中具有优势。
然而，铝电解电容也存在一些缺点：1. 寿命较短：相比于钽电解电容，铝电解电容的寿命较短，通常为数千小时。
这限制了它在一些需要长寿命和高可靠性的应用中的使用。
2. 频率特性较差：铝电解电容的ESR和ESL较高，使得它在高频电路中的性能相对较差。
三、应用领域钽电解电容和铝电解电容在不同的应用领域中发挥着重要作用。

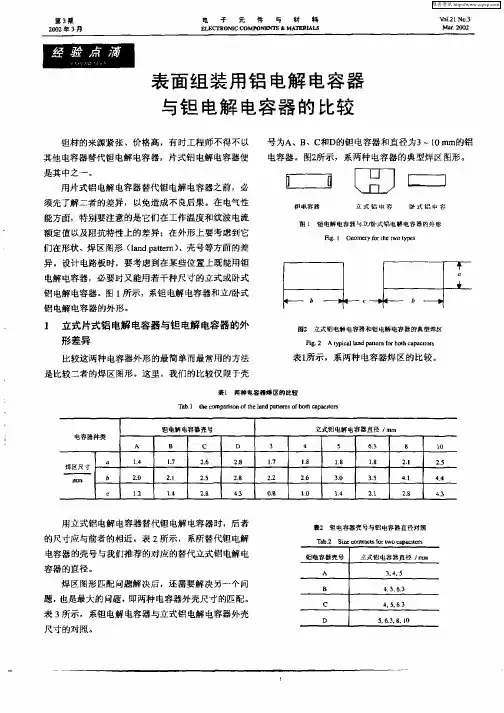

表面组装用铝电解电容器与钽电解电容器的比较
， ｌ ｌ－ 一 ｌｓ － ｏ ｓ ｌ ｓ
注 ：Ｌ 为钽 电解 电容 器长 度或 铝 电解 电容器 焊接 区 底 部长度 ：Ｗ 为钽 电解 电容 器 宽度 或铝 电解 电容 器焊 接 区底 部 宽度
图３ 所示，系钽电解电容器和立式铝电解电容器 ２ 卧式 片式铝 电解电容器 与钽 电解 电容器的外 焊 接 区的底 部 。 形 差异
立式 铝 电解 电 窖嚣 直 径 ，ｌ ｌｍ ｌ
５ １８ ３Ｏ ． １４ ６３ １８ ３５ ２１ Ｂ ２１ ． ４１ ２Ｂ １ ０ ２５ ４４ ． ４３
焊 区尺 寸
用立式铝电解电容器替代钽电解 电容器时 ，后者 的尺寸应与前者的相近 表 ２ 所示，系所替代钽 电解 电容器的壳号与我们推荐的对应的替代立式铝 电解 电
容器 的直 径 。
裹 ２ 钽 电 容嚣 壳 号与 铝 电容 器直 径对 照
Ｔ ｂ， Ｓ ｚ ｏ￣ ａ Ｘ ａ ２ ｉｅｏ ｔｒ ｃ ｓ如【 ｗｏｃ ｐ ｉｏ ｓ ｔ １ ａ ￣ ｌｒ
钽 电容 器 壳号
Ａ
Ｂ
立 式 铝 电容器 直径 ， ｍｍ
３４ ５ ， ，
４ ５ ６３ ． ．
异 。设计 电路 板 时 ，要考 虑到 在 某些 位 置上 既 能用钽
［ ］
钽电 容器 立 式 铝 电 容
口
卧 式 铝 容
圈 １ 钽 电解 电 容 器 与蓟 卧 式 铝 电解 电容 器 的外 形
Ｆ ｇ Ｇｅ ｉ ．１ ｏｍｅ ｙｆ ｒｔ ｅｔ ｒ ｏ ｈ ｗｏｔ ｐ ｓ ｙ ｅ
●
Ⅱ
电解 电容器，必要时又能用若干种尺寸的立式或卧式 铝电解电容器。图 １ 所示，系钽电解电容器和立旭｝ 式
铝电解电容和钽电容
铝电解电容和钽电容哎呀，咱们聊聊这个铝电解电容和钽电容，这俩玩意儿在电子产品里可是出了名的“配角”，但就是这两个配角，它们的作用可大着呢。
你们知道我为什么对它们感兴趣吗？还不是因为最近电子产品里的这些小家伙儿闹腾得欢实。
先说说铝电解电容。
这玩意儿长得有点儿胖乎乎的，就像个气球一样，表面是铝制的，里面装满了电解质，就像是人体的肾脏，负责过滤电流。
它便宜，容量大，用在电路里稳定电流，就像给电路加了个“保险杠”，让电路平稳地运行。
但问题也来了，这东西怕热，一热就“爆表”，有时候还特别“娇气”，你得小心翼翼地对待它。
再说说钽电容。
这小家伙儿呢，长得有点儿像小豆豆，体积小，容量小，但它的“寿命”长，稳定性好，就像咱们人年轻时候的身体，虽然弱，但经得起折腾。
而且，它不怕热，可以在高温环境下工作，就像人体在烈日下也能正常运转。
不过，这小家伙儿价格不菲，用不起啊。
说回电子产品，这两个家伙儿各有各的长处，有时候还得互相“搭把手”。
比如，在手机里，铝电解电容用来稳定电流，而钽电容则用来给手机屏幕提供稳定的电压，保证屏幕正常工作。
说到这里，我突然想到一个场景。
有一次，我去看一个电子产品展览，看到一个手机屏幕突然“花”了，原来是铝电解电容出了问题。
旁边一个工程师急得满头大汗，一边拆手机，一边骂道：“这破铝电解电容，又给我添麻烦！”我走过去拍了拍他的肩膀，说：“别急，这玩意儿虽然娇气，但关键时候还得靠它。
”生活中就是这样，有时候我们会抱怨这些小家伙儿，但正是它们，让我们的生活更加便捷。
所以，下次再看到这些小玩意儿，不妨多给它们一点关爱，它们也会回报我们的。
嘿，说起来，你们知道吗？其实，这些电子元件和人一样，都有自己的脾气和性格。
只要我们用心去了解它们，就会发现它们也有可爱的一面。
铝电解基本知识
L X LO A
TO TX 10
其中： L0：最高使用温度的有效寿命（hrs） LX：使用温度时的推算寿命（hrs） T0：产品的最高使用温度（℃） TX: 使用温度（℃） A : 寿命延长率或称温度加速系数 这里,如果在最高使用温度以下,可以用温度加速系数 A≈2 ,用来计算,每 10℃温升就 有 2 倍的寿命延长率或称加速率,因此使用温度越低就越可以期待长的使用寿命。 例如：某铝电解电容器，其标称寿命为 105℃ 1000 小时，但实际使用环境温度不超 过 45℃，按上式可以推断出这只铝电解电容器实际寿命为：
Z r jL
一般讲 L 很小，所以 jωL 11 变化，当 C 值一定时
1 jC
1 将随着 C 值越大小而值在 j C 1 jC 值也成定值。所以决定 Z 值大小，关键是 r 值。式中的损
可以忽略不计,
耗电阻 r 是由三部分组成的：①氧化膜介质损耗的等效串联电阻 r 介；②代表工作电解 液的等效串联电阻 r 液；③代表金属电极、引出线、以及接触电阻等组成的 r 金即： r= r介 + r液 + r金 r 被称为等效串联电阻，英文缩写为 ESR（equivalent series resistance）故
)下的电压为目的用途，为调谐、振荡用。
特定频率 f (
⒌移相、调相用： 为了使单相马达旋转，为改善其转矩特性，必须使用移相电容器。另外，为了缩 小频率 f 的迟相电流，必须并联固定电容器为其调相。 ⒍降压用： 有必要在不引起发热损耗的情况下，降低电压或分割电压时必须用电容器。 ⒎积分用： 若计算机求微积分方程的解时，也必须使用构成积分常数的电容器。 ⒏记忆用： 若了解脉动电荷的积累时，必须使用漏电流极小的记忆电容器。 ⒐特效网络用： 和电阻或电感串、并联连接，而使用发生特有效果的网络中的电容器。
钽电容和电解电容的区别
钽电容和电解电容的区别钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像一般电解电容那样使用电解液。
钽电容寿命比电解电容更长一些，但是目前钽电容没有电解电容的容量做的大，也没有电解电容电压做的高。
钽电容全称是钽电解电容，也属于电解电容的一种，由于使用金属钽做介质，不需要像一般电解电容那样使用电解液，另外，钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
此外，钽电容内部没有电解液，很适合在高温下工作。
钽电容的特点是寿命长、耐高温、精确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流力量相对较弱。
它被应用于大容量滤波的地方，像CPU插槽四周就可以看到钽电容的身影，多同陶瓷电容，电解电容协作使用或是应用于电压、电流不大的地方。
电解电容是最常见的电容，它的容量比较大，而且有极性，一般应用在低频滤波和信号耦合、输入输出。
电解电容不相宜用在温度变化较大的地方。
电解电容可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平常所称的电解电容，一般我们平常用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，依据其耐压不同，贴片电容又可分为A、B、C、D四个系列，详细分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB 系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，其次个数字表示电容形状的尺寸，单位为“英寸”。
钽电解电容和铝电解电容
钽电解电容和铝电解电容钽电解电容和铝电解电容是两种常见的电容器类型，它们在电子电路中起着重要的作用。
本文将分别介绍钽电解电容和铝电解电容的特点、应用领域以及优缺点。
一、钽电解电容钽电解电容是一种以钽作为正极材料的电解电容器，它具有以下特点：1. 高容量密度：钽电解电容器能够提供相对较高的电容值，使其在电路中起到储存能量的作用。
这使得它在体积有限的电子设备中得到广泛应用。
2. 低ESR：ESR（Equivalent Series Resistance，等效串联电阻）是电容器内部所具有的电阻，它会导致电容器在高频电路中表现出不理想的性能。
钽电解电容的ESR相对较低，能够更好地适应高频电路的要求。
3. 长寿命：钽电解电容器具有较长的使用寿命，可以达到几千小时甚至更长。
这使得它在需要长时间运行的电子设备中被广泛使用。
钽电解电容在许多电子设备中都有广泛的应用，例如通信设备、计算机、音频设备等。
它常常被用于储存电荷、平稳电流以及滤波等方面。
由于其容量密度高、ESR低的特点，钽电解电容在高性能电子设备中发挥着重要作用。
然而，钽电解电容也存在一些缺点。
首先，钽电解电容的成本较高，相比于其他类型的电容器，价格相对较贵。
其次，钽电解电容在过压或逆向电压的情况下会发生热失控，甚至引发爆炸。
因此，在设计电路时需要特别注意其工作电压范围，以避免潜在的安全风险。
二、铝电解电容铝电解电容是一种以铝作为正极材料的电解电容器，它具有以下特点：1. 低成本：相比于钽电解电容，铝电解电容的成本较低，适用于大规模生产和应用。
2. 容量范围广：铝电解电容的容量范围从几微法到几千法，能够满足不同电子设备的需求。
3. 高工作电压：铝电解电容能够承受相对较高的工作电压，适用于电压要求较高的电路。
铝电解电容在电子设备中也有广泛的应用，特别是在功率电子领域。
它可以用于电源滤波、电流平衡、功率耦合和直流隔离等方面。
由于其低成本和可靠性，铝电解电容在电子设备中得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识铝电解电容与钽电解电容
推荐前些天画一个板子，搞错了一个电解电容的封装，本来应该用铝电解电容，
由于以前从没有用过贴片的铝电解电容，画封装时想当然地画成了贴片钽电容的封装。
当师傅告诉我说封装是直径*高度时，我还纳闷。
明明是一个长方体的，
怎么还有直径、高呢？最后拿到了实物，第一次见到了贴片的铝电解，
也知道了我画的是贴片的钽电解，丢人啊……
所以顺便查了下资料，总结下两种的区别：
1、体积与容量比：
由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比
铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大，
但容量较小，容量误差小。
2、耐压：
铝电解电容的的耐瞬态尖峰电压和瞬态大电流放电性能，强于钽电容，
所以一般用于电源主滤波。
3、温度性能：
钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在
－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，
但电性能远远不如钽电容。
4、漏电流：
钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能，
所以寿命长、绝缘电阻高、漏电流小。
5、ESR(等效串联电阻)
电解电容的ESR较小，所以电流也较大。
6、ESL(等效串联电感)：
钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，
ESL很小，所以适用于高频滤波和去耦。
7、阻抗频率特性：
对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗（tgδ）也急剧上升。
但固体电解电容器可工作在50kHz以上。
钽电容随频率上升，也要出现容量下降现象，
但下降幅度较小，有资料表明，工作在10kHz时钽电容容量下降不到20％，
而铝电解电容容量下降达40％。
最后介绍了两种封装的不同：
铝电解：封装名称是?（直径）*L（高度），直径一般有三种：4mm、
5mm、6.3mm，容量越大，直径越大。
钽电解：
分为：A、B、C、D、E型，具体尺寸见下图。
希望下次不要在搞错了。
