电子汽车衡传感器的原理与故障检修
电子汽车衡的检定维修要点及常见故障分析
电子汽车衡的检定维修要点及常见故障分析电子汽车衡是一种以电子技术为基础的自动化称重设备，主要用于对汽车和其他运输工具进行称重。
它通过传感器测量车辆的重量，并将数据传输到计算机中进行处理和显示。
电子汽车衡具有精确、高效、自动化等特点，广泛应用于物流、仓储、交通运输等领域。
电子汽车衡的检定维修要点主要包括以下几个方面：1. 传感器检定：传感器是电子汽车衡的核心部件，其测量精度直接影响称重结果的准确性。
传感器的检定应包括测量准确度、线性度、稳定性等方面的测试。
检定过程中需注意传感器与被称重物体之间的接触情况，确保信号传输的质量。
2. 线路检修：电子汽车衡的线路系统包括传感器、放大器、数据处理器等部分，线路的连接状态、传输质量对称重结果具有重要影响。
检修过程中需要关注线路的稳定性、绝缘状况，及时排除接触问题、松动问题等。
3. 车载设备检修：车载设备包括显示屏、遥控器等，对称重结果的观测及控制操作主要依赖于这些设备。
检修过程中应注意设备的电源稳定性、触摸屏的灵敏度、按键的可靠性等问题，及时更换有缺陷的设备。
4. 软件检修：电子汽车衡的软件部分主要包括数据处理程序、测量算法等，对称重结果的计算及显示主要依赖于软件的运行。
软件的检修主要包括升级、修复故障、优化运行等方面，确保称重结果的准确性和稳定性。
常见故障分析：1. 传感器失灵：传感器是电子汽车衡的核心部件，如果传感器失灵，将导致称重结果不准确甚至无法测量。
传感器失灵的原因可能是电路故障、传感器损坏等，需要及时更换或修复。
2. 线路断开：电子汽车衡的线路连接状态对称重结果具有重要影响，如果线路中出现断开，将导致数据传输中断，无法获得准确的称重结果。
线路断开的原因可能是线路老化、接触不良等，需要及时检修和更换。
3. 显示屏故障：显示屏是电子汽车衡的观测和操作设备，如果显示屏故障，将无法正常显示称重结果，影响操作使用。
显示屏故障的原因可能是电路故障、触摸屏磨损等，需要及时更换或修复。
电子汽车衡结构原理安装维护故障分析防作弊
电子汽车衡结构原理安装维护故障分析防作弊电子汽车衡是一种将计量技术与电子技术相结合的新型电子衡器，它主要用于对汽车货物的重量进行测量和计量。
电子汽车衡具有许多优点，如准确度高、方便快捷、自动化程度高等，因此在现代物流运输中得到了广泛的应用。
一、电子汽车衡的结构1.称重传感器：是衡器的核心部件之一，主要通过应变片、压力传感器等原理，将所测得的压力变化转化为电信号，并输出给计量显示装置。
2.计量显示装置：采用液晶显示屏或LED显示屏，用于显示汽车的重量信息。
同时计量显示装置还可以具备打印功能，可以将所测出的重量信息打印出来。
3.数据采集和处理系统：负责接收和处理称重传感器传来的电信号，并进行分析计算，最终得到汽车的重量信息。
同时数据采集和处理系统还可以与其他设备进行通信，比如和电子地磅管理系统进行数据传输。
二、电子汽车衡的工作原理1.当汽车行驶到电子汽车衡上时，汽车所受的重力会通过轮胎传递到地面，地面再将重力传递到称重传感器上。
2.称重传感器通过应变片、压力传感器等装置将汽车所受的压力转化为电信号。
3.电信号被传输到数据采集和处理系统，并经过处理计算后得到汽车的重量信息。
4.重量信息会通过计量显示装置显示出来，同时也可以通过数据采集和处理系统进行打印或者与其他设备进行通信。
三、电子汽车衡的安装与维护1.安装：电子汽车衡的安装需要选址平坦、土壤坚实的地方。
同时还需要有足够的空间供汽车驶入和驶离。
安装时还需要根据实际情况进行地基处理与加固。
2.维护：电子汽车衡需要定期进行维护和保养，如清洁传感器和显示装置、检查传感器的连接和固定问题、校准衡器的准确度等。
四、电子汽车衡的故障分析1.传感器失灵：可能是由于传感器内部元件损坏、接线松动或锈蚀等原因引起的。
需要检查传感器的外观和内部连接情况，并更换损坏的元件。
2.数据采集和处理系统崩溃：可能是由于系统软件故障、设备老化等原因引起的。
需要重新安装系统软件或更换设备。
电子汽车衡的检定维修要点及常见故障分析
电子汽车衡的检定维修要点及常见故障分析电子汽车衡是用于汽车称重和检测汽车轴重的设备。
它主要由称重传感器、控制器和显示屏等组成。
在使用过程中，电子汽车衡需要定期进行检定和维修，以确保其准确性和可靠性。
以下是电子汽车衡的检定维修要点及常见故障分析。
一、检定要点1. 定期检定：电子汽车衡应定期进行检定，通常建议每年进行一次。
检定频率可以根据使用情况和精度要求进行调整。
2. 温度校正：电子汽车衡工作时应保持在较为稳定的温度范围内。
在进行检定时，需要进行温度校正，以确保测量结果的准确性。
3. 轴重检测：电子汽车衡在使用过程中需要检测车辆的轴重，以确保车辆的合理负荷。
在检定时，需要对不同轴重进行测量，并与标准值进行比对。
4. 线性度校准：电子汽车衡的线性度是指测量结果与实际轴重之间的偏差。
在线性度校准时，需要对不同负荷进行测量，并与标准值进行比对，以确定线性度。
5. 零点校准：电子汽车衡在测量之前需要进行零点校准，以确保测量结果的准确性。
在检定时，需要对各个称重传感器进行零点校准，并将其调整到合适的位置。
二、常见故障分析1. 传感器损坏：传感器是电子汽车衡的核心部件，如果传感器损坏或出现故障，将直接影响测量结果的准确性。
传感器常见的故障包括线路松动、灵敏度降低等。
此时需要对传感器进行检修或更换。
2. 控制器故障：控制器负责接收和处理传感器的信号，并将结果显示在屏幕上。
如果控制器出现故障，将导致测量结果不准确。
此时需要对控制器进行检修或更换。
3. 电源故障：电子汽车衡的稳定性和可靠性与电源有关。
如果电源出现故障，可能导致衡器不能正常工作。
此时需要检查电源线路和电源设备，排除故障。
4. 信号干扰：电子汽车衡在工作时会受到外界的干扰，比如电磁干扰、无线信号干扰等。
这些干扰可能导致测量结果波动或不准确。
对于信号干扰，可以采取屏蔽措施或增加滤波器来进行处理。
电子汽车衡的检定和维修是确保其准确性和可靠性的重要环节。
在使用过程中，需要定期进行检定，并及时处理常见故障，以保证其正常工作。
汽车衡常见故障分析

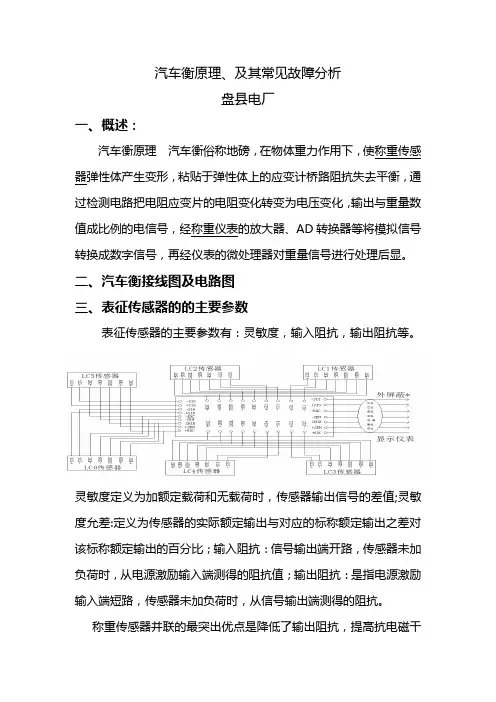

汽车衡原理、及其常见故障分析盘县电厂一、概述：汽车衡原理汽车衡俗称地磅，在物体重力作用下，使称重传感器弹性体产生变形，粘贴于弹性体上的应变计桥路阻抗失去平衡，通过检测电路把电阻应变片的电阻变化转变为电压变化，输出与重量数值成比例的电信号，经称重仪表的放大器、AD转换器等将模拟信号转换成数字信号，再经仪表的微处理器对重量信号进行处理后显。
二、汽车衡接线图及电路图三、表征传感器的的主要参数表征传感器的主要参数有：灵敏度，输入阻抗，输出阻抗等。
灵敏度定义为加额定载荷和无载荷时，传感器输出信号的差值;灵敏度允差:定义为传感器的实际额定输出与对应的标称额定输出之差对该标称额定输出的百分比；输入阻抗：信号输出端开路，传感器未加负荷时，从电源激励输入端测得的阻抗值；输出阻抗：是指电源激励输入端短路，传感器未加负荷时，从信号输出端测得的阻抗。
称重传感器并联的最突出优点是降低了输出阻抗，提高抗电磁干扰的能力，缺陷是调压范围很小，在并联式多传感器的模拟电子汽车衡中，对于秤体安装的的水平度有着严格要求，目的是使各称重传感器在承载主轴线上均匀受力，以免产生横向分力及弯矩，给称量带来较大误差。
在水平满足要求的前提下，对于出现的微量误差就可通过调节接线盒中对应的可调电位器，即调节传感器的输出信号，使仪表显示的数值一致。
四、常见故障1、显示漂移现象：仪表显示不稳定，少则几十kg，多则成百上千kg不停地变动。
原因：仪表模拟部分损坏，电源故障，传感器、接线盒、电缆等有故障引起的信号变化，秤台与基础出现杂物堵塞、限位螺栓与基础无间隙等。
2、称量不准现象：称量误差较大。
原因：秤台与基础有问题，仪表调校不准确，仪表模拟部分坏，传感器、接线盒有问题、四角有误差等。
3、显示正超载或负超载现象：如仪表显示【Err03】正超载或显示【Err02】负超载。
原因：仪表损坏，供桥电源不正常，传感器、接线盒、DB-9插头等有问题引起信号大幅度变化，若是一台未经调试的秤，调试后故障自动消除，注：其它保留。
电子汽车衡的检定维修要点及常见故障分析
电子汽车衡的检定维修要点及常见故障分析电子汽车衡是一种使用电子技术和传感器来测量汽车重量的设备，它在物流运输行业和汽车维修站中都得到了广泛的应用。
电子汽车衡的准确性和稳定性对于准确计算货物的重量至关重要，因此对其进行定期的检定维修是非常重要的。
本文将就电子汽车衡的检定维修要点以及常见故障进行分析，希望能为维修人员提供一些帮助。
一、电子汽车衡的检定要点1. 定期校准电子汽车衡的准确性需要定期校准来保证。
校准的频率取决于使用情况和环境条件，一般建议每年至少进行一次校准。
校准包括零点校准和量程校准，通过专业的校准设备和方法来确保电子汽车衡的准确性。
2. 清洁保养定期清洁电子汽车衡的传感器和连接部分，避免灰尘和污垢的积累影响传感器的灵敏度和准确性。
保持周围环境的清洁，避免杂物进入影响称重结果。
3. 环境监测定期检查电子汽车衡周围的环境条件，确保其在适宜的温度、湿度和气压条件下工作。
过高或过低的温度都会对电子汽车衡的准确性产生影响，需要及时调整或改善环境条件。
4. 数据记录建立电子汽车衡的数据记录系统，将校准和维修的记录详细地保存下来，以便随时查阅。
这不仅有利于及时发现问题并进行处理，也可以为设备的长期稳定运行提供参考。
5. 定期维护进行定期的维护工作，包括检查连接线是否松动、传感器是否损坏、仪表是否正常等，及时发现问题并进行处理。
二、电子汽车衡的常见故障分析1. 传感器故障电子汽车衡的传感器是测量汽车重量的核心部件，一旦传感器出现故障，将会影响电子汽车衡的准确性。
常见的传感器故障包括灵敏度下降、漂移、断路和短路等问题，需要及时更换或修理传感器。
2. 连接线故障连接线是传感器与仪表之间的关键部件，一旦出现松动、断路或短路问题，都会严重影响电子汽车衡的工作。
定期检查连接线的状态，确保连接可靠。
3. 仪表故障电子汽车衡的仪表是显示重量数值的部件，如果仪表出现故障，将无法正常显示重量。
常见的仪表故障包括显示不准、显示不清晰等问题，需要及时更换或修理仪表。
浅谈电子汽车衡故障分析及解决方法
浅谈电子汽车衡故障分析及解决方法浅谈电子汽车衡故障分析及解决方法摘要：电子汽车衡的应用非常广泛，但由于其使用频率高、安装环境恶劣等原因导致故障也较多。
本文就电子汽车衡易发故障产生的原因进行分析、主要故障的判断，从而采取积极措施提高电子汽车衡使用的可靠性，并对几种典型故障的现象、产生原因及解决方法进行举例说明。
关键词：电子汽车衡故障检查处理电子汽车衡是一种较大型的电子平台秤，具有称量迅速准确、数字显示、直观易读、稳定可靠、容易维护等许多优点。
超薄型结构平台秤体本身自重小，可以采用无基坑或浅基坑形式，安装调试和维护简单。
电子汽车衡系统有稳定可靠的高精度传感器和智能化仪表显示，仪表有高灵敏度、高分辨率、稳定可靠、便于打印的优点，如果与计算机、称重软件组成称重管理系统，还能够实现称重的远距离传输、集中自动化管理。
一、电子汽车衡工作原理将被称重物或载重汽车置于秤台上，在重力作用下，秤台将重力传递至称重传感器的弹性体产生变形，粘贴于弹性体应变梁上的应变计桥路失去平衡，输出与质量值成正比的电信号，经线性放大器将信号放大，然后经过A/D转换为数字信号，由微处理器（CPU）对质量信号进行处理后直接显示质量值。
二、电子汽车衡故障原因分析电子汽车衡主要由秤台、称重传感器、接线盒、引线及称重显示仪表组成，其故障原因主要由这五部分组成，出现故障时，应采用排除法逐一查找故障原因。
1、秤体1.1查看限位装置是否顶死秤体，多秤体之间连接件是否松动。
1.2查看秤体下部是否有异物顶住，秤台与引坡之间有无接触，秤体卡有异物可能阻碍秤体的自由活动，发现异物时，应及时清除。
1.3查看横向限位间隙和纵向限位间隙是否正常，一般情况下，横向限位头部与传感器侧面间隙保持在3mm左右，纵向限位螺栓头部与预埋件侧面间隙保持在3mm左右。
2、称重传感器称重传感器根据工作原理不同可分为电阻应变式、电容式、半导体式传感器等多种类型。
其中，电阻应变式称重传感器因制造方便、统一性好、互换性强的特点得到广泛的应用，其在国内衡器系统中应用越来越普遍。
电子汽车衡工作原理及常见故障判断
电子汽车衡工作原理及常见故障判断1、工作原理图1 电子汽车衡主要由承载器（秤台）、称重显示仪表（下简称仪表）、称重传感器（下简称传感器）、连接件、限位装置及接线盒等零部件组成, 还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。
它是当被称重物或载重汽车置于承载器台面上, 在重力作用下, 通过承载器将重力传递至称重传感器, 使称重传感器弹性体产生变形, 贴附于弹性体上的应变计桥路失去平衡输出与重量数值成正比例的电信号, 经线性放大器将信号放大。
再经A/D转换为数字信号，由仪表的微处理机（CPU对重量信号进行处理后直接显示重量数据。
配置打印机后, 即可打印记录称重数据, 如果配置计算机可将计量数据输入计算机管理系统进行综合管理。
电子汽车衡按传感器输出信号分类可分为模拟式汽车衡和数字式汽车衡；按称量方式分为静态汽车衡和动态汽车衡；按安装方式可分为地上衡和地中衡。
2、常见故障判断2.1 电子汽车衡使用注意事项（1）称重显示仪、打印机、计算机的维护保养见各自的使用说明书或操作手册。
（2）汽车衡秤台四周的间隙不得有异物卡死, 如有垃圾、煤块、石子卡入缝隙内则必须清除干净方可称量。
（3）传感器秤体的限位间隙必须经常检查,发现间隙不合适, 立即调整（间隙控制在2〜3mm ,如果间隙不符合要求，会严重影响称量。
季节变更后由于秤体热胀冷缩以及长期使用, 限位装置反复撞击等原因, 因此半年左右应及时调整纵横向限位。
（4）暴雨或积水后,应及时检查接线盒,采取干燥措施后方可通电使用。
（5）过衡车辆最高时速不得大于5km/h。
（6）做好防鼠工作,防止小动物咬传感器电缆或信号电缆。
（7）严禁在秤台上进行电焊作业或将秤台作为地线使用。
（8）秤台、仪表做好接地, 以防雷击。
2.2 电子汽车衡故障判断步骤如下（1）判断仪表好坏的方法怀疑仪表故障, 可用下列方法判断。
1）用模拟器接上仪表,观察示值变化情况,例如是否有漂移,有无显示等,如果示值稳定则说明仪表是好的。
电子汽车衡的故障分析及处理
电子汽车衡的故障分析及处理一、引言淮北矿区现有近50 台SCS—50/60/100 系列全电子无基坑汽车衡，作为用于煤炭等大宗物料销售用的称重计量设备，其称重系统具有称重计量简便、分辨率高、称重数字显示、功能完善、性能稳定可靠、重量信号可远传等优点。
但由于矿区电子汽车衡所处的工业环境比较恶劣复杂，加之称重频繁，超载使用、缺乏必要的维护保养，经常出现故障，严重影响了煤炭的正常销售。
下面谈谈对电子汽车衡故障处理的一些体会。
二、电子汽车衡的构成及工作原理1 ．系统构成SCS 系列全电子汽车衡主要由称重显示仪表、称重传感器、秤体等三部分组成。
其中，秤体是被称物体与转换元件之间的机械、传力复位系统，包括接受被称物体载荷的承载器、传力复位机构、限位装置等。
它是汽车衡的主要承载部件，秤台和传力机构负责将物体的重量准确地传递给称重传感器；一次仪表――称重传感器位于秤台与基础之间，将被称物体的重量按一定的函数关系转换为相应的mV级电信号，通过接线盒信号电缆输出至二次仪表——称重显示仪表；经处理后仪表直接显示被称物体的重量数据。
2 ．工作原理当称重物体或载重汽车停放在秤台上时，载荷通过秤体将重量传递给称重传感器，传感器将重量信号转换为相应的mV电压信号。
该信号经前置放大器放大、滤波器滤波、A/D转换，由微处理器对重量信号处理后，数字显示器直接显示出重量。
三、故障分类电子汽车衡在使用过程中故障现象多种多样，若按引起故障的原因一般可分为机械故障和电子故障两大类。
1 ．机械故障：秤体永久变形、限位装置顶死秤体、秤体移位、秤体底部及其与护边框缝隙之间有异物卡住、连接件断裂（剪切梁式传感器）、秤体水平度破坏、多段秤体之间连接松动、传感器移位和基础下沉等。
2 ．电子故障：仪表、传感器、接线盒（接线电路板）故障，总信号电缆的接插件松动、焊点虚焊或脱落、信号电缆折断和绝缘性能下降等。
四、故障诊断由于引发故障的原因很多，一般处理过程是先查机械故障，再查电子故障。
