电脑主机组装(图解)
电脑机箱内部连线安装-有图
第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。
目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。
目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。
因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。
这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。
电脑组装教程全过程详细教学(配清晰图解)
电脑组装教程全过程详细教学（配清晰图解）温馨提示：看完这篇图文科普，你就是装机高手了。
（配件配置根据实际）在开始之前先准备一套螺丝刀，然后检查一下配件，看看有没有遗漏的地方，然后去洗个手，释放静电，不放心的还可以戴个手套，这样准备工作就完成了。
首先取出主板，盒子先不要扔，因为主板需要放置在不导电的平面上，主板盒子就是一个不错的选择，静电袋可以垫在主板下面，然后我们来看主板，先认识一下上面的各个接口，方便接下来的操作。
以这块TUF-B450M为例，最上面这里是CPU供电，根据主板的不同，分为4 PIN和8PIN接口，对应电源上的单4PIN或者4+4PIN接口。
这里就可能会遇到一个问题，如果主板上CPU是8PIN供电，但是电源只有一个4PIN接口，该怎么办，这个看CPU，功耗不是很大的CPU，只插一个4PIN 也是能亮的。
CPU供电旁边是小4PIN的CPU风扇供电接口，主板上的其他位置可能会有相同的接口，用于机箱风扇供电。
上面白色的是RGB灯效接口。
（5v3 12v4）不同主板提供的RGB接口会有所不同，大致是5V3针和12V4针两种。
（12v5 5v3）但是技嘉主板除外，它是独特的12V 5针，5V 3针的接口也和常规的不一样，所以购买RGB风扇等设备的时候需要注意。
CPU供电下面是CPU插槽，根据不同平台，CPU插槽也是不一样的。
CPU插槽右侧是内存插槽，不同主板的内存插槽数量可能会不一样，只要记住长这样的是内存插槽就行，不同代的内存理论上是不能够混用的，比如DDR3的内存是肯定是不能插在DDR4的插槽上的，接口都不一样，怎么用，当然，或许有我不知道的特殊姿势。
再右边，这里是主板供电，一般是大24PIN接口，对应电源的24PIN接口。
下面是SATA接口，用于连接SATA硬盘。
这边这个是主板电池，用于CMOS供电，以记录BIOS信息以及时间信息等，电池型号一般是CR2032，不可充电。
如果是BIOS设置错误导致的无法开机，可以取下这块电池等待一段时间，这个过程会重置BIOS，然后再安装上去开机即可。

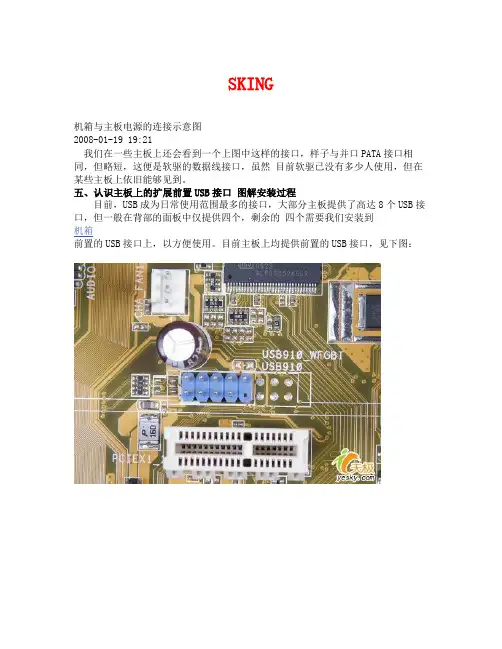

电脑机箱内部主板连接示意图(详细图文版)-SKING
SKING机箱与主板电源的连接示意图2008-01-19 19:21我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接口，虽然目前软驱已没有多少人使用，但在某些主板上依旧能够见到。
五、认识主板上的扩展前置USB接口图解安装过程目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。
目前主板上均提供前置的USB接口，见下图：上图中便是主板上提供的前置USB接口。
以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们只要接好一组即可）。
上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线。
在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。
下图是主板与USB接口的详细连接方法。
为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。
六、认识主板上的扩展前置音频接口图解安装过程如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去单独购买声卡的必要。
为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。
电脑主机板详细解剖图
电脑主机板详细解剖图（清洗电脑有用）分类：硬件知识 | 转自帅龙55 | 被7人转藏 | 2010-01-04 09:42:38来“口袋推推”看有多少人在关注你！大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
计算机硬件系统组装(图解)
计算机硬件系统组装(图解)（一）、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。
由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。
那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。
另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。
②平口解刀：平口解刀又称一字型解刀。
如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。
③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。
④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。
它可以用来拆断机箱后面的挡板。
这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。
建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。
⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。
2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。
②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。
③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。
④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。
3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。
图解电脑主机安装过程
图解电脑主机安装过程注意：在双手接触到硬件之前，首先要去除自体所带的静电，方法是用手去触摸大块金属或用流水洗手。
或有条件的话穿戴静电服或手套。
第一步：安装CPU处理器当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿处理器是英特尔采用0.65制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。
由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。
32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。
由于两者价格差距已不再明显，因此小编推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流。
上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。
这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。
在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。
接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。
在安装处理器时，需要特别注意。
大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。
在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。
这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处理器的压杆。
至此CPU便被稳稳的安装到主板上，安装过程结束。
计算机组装流程图
1. 选择合适的液冷系统，通常根据CPU和GPU的规格和 散热需求来选择。
2. 将液冷系统的冷头安装在CPU或GPU上，并确保紧密 接触。
3. 将冷却液泵和冷排安装在机箱内，通常是在机箱的前 面板或顶部。
4. 连接冷却液泵和冷排的管道，确保它们紧密连接且没 有漏液。
准备所需工具
01
准备螺丝刀、钳子、尖嘴钳等必 要的工具。
02
准备主板、CPU、内存、硬盘、 显卡等必要的硬件部件。
了解部件性能与兼容性
根据使用需求选择合适的硬件配置， 了解各部件的性能指标和兼容性要求 。
根据硬件配置选择合适的操作系统和 软件。
02
硬件安装
主板与CPU安装
01
02
03
04
准备主板和CPU
连接声卡与主板的电源线和音频线 启动电脑，安装声卡驱动程序
05
机箱前置面板与线缆连接
前置面板连接
1 2
确定前置面板连接位置
找到机箱上的前置面板连接位置，通常在机箱的 前侧。
连接电源线
将前置面板的电源线连接到机箱电源上。
3
连接信号线
将前置面板的信号线连接到主板上的对应接口上 。
线缆连接与整理
连接USB线
1. 选择合适的风扇，通常根据机箱的尺寸和通风需求来 选择。
3. 连接风扇电源线并将其插入主板的电源插座。
详细描述：散热风扇的安装包括以下步骤
2. 将风扇安装在机箱的适当位置，通常是在机箱的前 面板或顶部。
4. 根据需要调整风扇的速度，以确保机箱内的温度保 持在适当的范围内。
液冷系统安装
总结词：液冷系统是一种高效的散热技术，它通过将冷却 液流过CPU和GPU等主要部件来吸收并散发其产生的热 量。
针对初学者的电脑硬件安装过程全图解(大量图)
针对初学者的电脑硬件安装过程全图解(大量图)家用电脑的硬件安装（图解）1．装机准备：工具、备齐全部配件准备好装机所用的配件：机箱、电源、主板、CPU、内存、显卡、硬盘、软驱、光驱、声卡、网卡、键盘、鼠标、显示器、各种数据线，电源线、各种螺丝等。
工具主机箱电源主板显卡及内存CPU 网卡声卡软驱硬盘光驱各种数据线２.安装主板部件：CPU（1G、1.7G、2.0G…．）、散热片和风扇安装好后的CPU 将散热风扇安装在散热片的顶部最后一步，将CPU风扇的电源线接到主板上3针的CPU风扇电源接头上即可。
如下图所示。
3. 安装内存（128M、256M、512M……）现在常用的内存有168线的SDRAM内存和184线的DDR SDRAM内存两种，其主要外观区别在于SDRAM 内存金手指上有两个缺口，而DDR SDRAM内存只有一个缺口。
下面给出了两种内存条的图例。
SDRAM DDR SDRAM图中圆圈表示缺口下面就以184线的DDR SDRAM内存安装为例讲解。
第一步，安装内存前先要将内存插槽两端的白色卡子向两边扳动，将其打开，这样才能将内存插入。
然后再插入内存条，内存条的1个凹槽必须直线对准内存插槽上的1个凸点（隔断）。
第二步，再向下按入内存，在按的时候需要稍稍用力，如下图所示。
第三步，以使紧压内存的两个白色的固定杆确保内存条被固定住，即完成内存的安装。
4. 安装电源（AT、ATX电源如下面如示）一般情况下，我们在购买机箱的时侯可以买已装好了电源的机箱。
不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。
安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。
然后再先拧上一颗螺钉（固定住电源），最后将3颗螺钉孔对正位置，再拧上剩下的螺钉即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P4电脑主机组装(图解)说到自己动手组建电脑，很多朋友都是既兴奋又担心。
其实只要对配件有足够认识和了解，严格按照规范来作，一般是不会损坏硬件的。
现在我们就以组建一套最基本的P4系统为例，来看看一台计算机究竟是如何组装起来的。
首先我们知道，一台最基本的PC是由CPU、主板、内存、硬盘、光驱、软驱、显卡、声卡、显示器、音箱、机箱电源、键盘鼠标所构成。
首先要记住的是无论安装什么，一定要确保系统没有接通电源。
其次是注意，虽然各PC接口依照严格的规范要求，理论上不会发生接口方向接反的现象；但是如果你使用蛮力强行插入，当然也可能把一些配件安装到其他的插槽上面。
这样造成的后果就相当严重，笔者周围就有朋友把内存插反而使其烧毁的例子。
另外需要注意的就是防止静电，人体在干燥天气积聚的静电很轻易地就能将集成电路块击穿而导致整个配件报废，因此在装机前最好去洗手间触摸一下金属水管，这样就能释放身上所带的静电了。
上面我们说到了一些注意事项，但是用户朋友千万把装机想象成是一件极其困难的事情，只要您按照我们下面的说明和示意图的步骤来进行，装机就是一件非常简单的事情，至少在硬件的安装上是相当容易的。
组装电脑使用的最基本也是唯一要使用到的工具就是螺丝刀，在这里笔者建议用户最好采用带有磁性的螺丝刀，这样将会为您在安装各种部件的时候带来极大的方便；电脑中的大部分配件都是用十字螺丝（图1 带有磁性的十字螺丝刀）1来将其固定的。
选用带磁性的螺丝刀是为了吸住螺丝使安装方便，另外螺丝落入狭小空间后也容易取出。
下面让我们来依次看看安装步骤：安装机箱电源目前的市场上有相当一部分机箱厂商是搭配了电源出售的，也就是说已经将电源安装在了机箱的相应位置，但是我们这里向用户介绍的机箱和电源是分离的。
如果电源（图2 P4专用电源）是另配的，那么我们就得动手将其安装在机箱上（图3 普通机箱）安装时要留意机箱后部预留的开口与电源背面螺丝位置要对应好，否则容易把电源装反。
一般机箱上带有2个5.25英寸及2个3.5英寸的设备安装空间（图4 5.25英寸和3.5英寸设备安装处）3以及电源开关指示灯和讯号指示灯，机箱内部还应有一排指示灯信号线接口（图5 信号线）都会有白色文字注名各自用途。
另外机箱附带的安装配件有铜柱螺丝、绝缘垫片、白色的塑胶固定柱、细牙螺丝、粗牙螺丝、ATX专用后面板（图6 ATX专用后面板）界面卡预留的L型挡板、跳线帽、电源线（图7 电源线）安装主板首先把主板（图8 P4主板）5悬在机箱底板上方，对准主板和底板的固定孔，确定哪几个孔需要铜柱螺丝或塑胶固定柱。
如果主板和底板同时有处对应的小孔，就说明此处需要一个固定元件。
如果底板上对应的小孔是圆形螺丝孔，就代表此处应加装铜柱螺丝；如果底板上对应的小孔是呈漏斗状滑孔，所们此处需要采用白色塑胶固定柱。
接着把铜柱螺丝和白色塑胶固定柱一一对应的安装在机箱底板上。
然后将主板直接平行朝上压在底板上，使每个塑胶固定柱都能穿过主板的固定孔扣住。
然后将细牙螺丝拧到与铜柱螺丝相对应的孔位上。
切忌螺丝上的过紧，以防止主板变形。
CPU和散热器的安装先检查P4 CPU（图9 P4处理器）的针脚是否有弯曲现象，如果有弯曲得先用镊子小心地拨正。
然后把主板的ZIF插座旁杠杆抬起，把CPU的针脚与插座针脚一一对应，对应的方法也很简单，一般Socket 478的P4处理器的一个角是少几根针的（图10 P4处理器针脚部分）7而在主板的CPU插槽上也有相对应的“缺口” （图11 Socket 478的P4处理器插槽）只要将它们对准就可以将CPU插入插座，（图12 P4 CPU和插槽）检查CPU是否完全平稳插入插座，然后将杠杆复位，锁紧CPU。
目前的P4 CPU大多使用Socket 478结构，所以散热器也是专为这种结构而设计的，只要先将卡具的一端固定在CPU插座侧边的塑料卡子上，再放平散热片，使其能完全贴附在CPU核心表面上，然后再按下卡具的固定锁，使其缩在CPU插座另一端的塑料卡子上即可。
9另外为达到更好的散热效果，可以将CPU核心表面涂抹一些散热硅脂或者散热硅胶。
在散热风扇（图13 P4处理器专用风扇）安装好后，将它的电源插头插在主板的风扇电源接口上就完成其安装。
（图14 风扇安装妥当）光驱硬盘软驱的安装接着来安装光驱和软驱，先将机箱上为安装软驱而预留的挡板（图15 机箱上的挡板）拆除，再将软驱又外向里的推入机箱下方为软驱预留的软驱固定架内。
将四颗细牙螺丝都轻轻拧上。
调整软驱的位子，使它与机箱面板对齐，拧紧螺丝。
通常，我们都将硬盘（图16 IDE硬盘）11装到软驱下方。
将硬盘专用的粗牙螺丝都轻轻拧上去，调整硬盘的位子，使它靠近机箱的前面板，拧紧螺丝（图17 硬盘和软驱安装妥当）拆掉机箱前面板上为安装5.25英寸设备而预留的挡板，将光驱（图18DVD光驱）由外向内推入固定架上。
拧上细牙螺丝，调整光驱的位子，使它与机箱面板对齐，拧紧螺丝（图19 光驱的安装位置）。
将ATX专用的背部挡片安装在机箱后面板的相应位置上。
内存条的安装内存（图20DDR内存）13的安装比较简单，不过这里还是提一下。
目前的P4处理器可支持的内存有SDARM、DDR SDRAM、RAMBUS三种，这得根据具体的主板芯片组来确定购买哪种内存。
不论是哪种内存，在内存的金手指上都有防呆设计，用户仔细对比内存金手指部分和插槽就可以找到正确的安装方法（图21内存安装示意图）连接各类连线接下来将主板上各种连线接好，将主板上所带的数据排线取出来，可看到最宽的一根是硬盘数据线（图22 硬盘数据线）较窄的一根是软驱数据线（图23 软驱数据线）一般主板内只附送一根硬盘数据线，而除硬盘外，还有光驱也是IDE设备，所以最好向商家索取一根硬盘数据线，让硬盘和光驱分别接在IDE1和IDE2接口。
找到主板的IDE接口，一般在接口旁边都标明有IDE1（或PRIMARY IDE）15和IDE2（或SECONDARY IDE）字样（图24 主板上的IDE接口）确定IDE1的位置，再观察数据排线，在一边有一根红色的数据线，这是数据排线的一号线。
所以将数据排线的一号线和接口上的一位置对应起来就不会插错。
然后安装第二根排线（接光驱用）。
安装软驱的数据排线方法与按照硬盘数据排线方法相同，也需要注意红线对数字1。
对于硬盘和光驱的安装来说，它需要事先确定硬盘和光驱的跳线是否设置正确（图25，光驱的跳线设置处）最常见的跳线方案有三种：主盘，不挂从盘；主盘，挂一个从盘；从盘。
如果选择第一个方案，那它就应该当做主盘成为数据线上的唯一设备，整个数据通道由它独享。
如果还有挂一个从盘，即方案二，就是和另外一个设备同时用一根数据通道。
大多数情况都是把硬盘和光驱都使用主盘设置，各占用一条数据通道和数据线。
另外要注意，随着硬盘转速的提高，运行时的温度也在相应的增高，因此将硬盘装在机箱内通风条件良好、有利于散热的位置为佳。
然后接上电源线，硬盘和光驱都使用相同、由电源引出的4针D型电源线（图26，硬盘电源线连接示意图）17另外光驱还要接上CD音频线与声卡相连，否则不能用声卡来播放CD。
然后再安装软驱排线。
软驱只需要接上电源线和数据线即可。
注意软驱的电源线接头较小（图27 软驱电源线接头）接入时要避免蛮力以防损坏。
在主板的IDE接口旁就是软驱数据接口（图28 软驱接口）和光驱硬盘一样，只需要留意数据线一号线和接口的数字1对齐即可。
安装主板的电源线。
找到电源上的主板电源接头，它一般是20针的接头（图29 主板电源接头）把它插在主板相应的插座上就好了；但是需要注意的是，一般普通主板都会为AGP显卡提供单独的4针供电接口（图30 AGP单独供电接19口）如果用户没有将其和电源连接上，那么系统将点不亮，因此凡是提供了AGP 单独供电接口的主板，用户都必须将其和电源连接上，在电源上提供有相应的4针接头。
无论是主板供电的接口还是AGP供电接口，它们都提供了一个用于固定电源接头的小扣，用户必须将其和电源接头上的向对应才能插入。
下面来连接机箱的连接线。
首先看一下说明书，上面应该有详细的图例表示。
（图31主板上的机箱面板接口）SPEAKER表示这接机箱喇叭（一般是四针）；POWER LED表示接机箱上的电源指示灯（一般是三针）；KEYLOCK表示接机箱上的键盘锁（一般是三针）；HDD LED表示接硬盘指示灯；POWER SW表示电源开关；RESET SWITCH表示接重启开关，这三个插头一般是二针。
除喇叭的针脚无极性之分外，二极管都是有极性的，所以POWER LED和HDD LED旁边都有个“+”号，表示必须有一根线接在正极，灯才会亮。
一般来说，黑色和白色的是负极，其它是正极。
现在，整个机箱里的内部连线都连接好了。
显卡声卡网卡等设备的安装鉴于目前的P4主板几乎都没有了ISA插槽，因此我们这里只向大家介绍一下显卡（AGP）和声卡、网卡等PCI设备的安装。
根据需要拆下插卡相对应的挡片（图32 机箱防尘挡片）也可以将显卡或声卡实际比划一下。
目前市场上销售的显卡一般是AGP接口的；而声卡则通常是PCI接口的，用户在安装这两种设备之前，茸邢腹鄄煜钥ɑ蛏ǖ慕鹗种覆糠郑缓笤俟鄄煊胫喽杂Φ腁GP或PCI接21口；一般来说，显卡或者声卡的金手指部分都有防呆设计（图33 显卡的金手指部分）呈凹槽状，这和主板上的AGP或者PCI接口上的凸出部分是对应的，用户只要观察到这点，再将AGP显卡和PCI声卡安装到相应的插槽中去，用螺丝上好就行了。
（图34、35分别是显卡、网卡）连接外部接口首先来看看外部接口体形最大的显示器，它有一根电源接口和一根数据接口（图36 显示器背面的接口）将电源接头接在电源插座上，然后把15针D-sub接口接在机箱后部的显卡输出接23口上。
再来看看声卡接头，一般声卡都带有AUDIO OUT\LINE IN\MIC接口（图37 声卡上的接口）我们一般把音箱都接在AUDIO OUT接口上。
通常声卡还带有一个15针的MIDI/GAME接口，我们可以用它连接MIDI设备和游戏手柄。
接着来看看机箱背部ATX面板（图38 机箱背部的ATX面板）ATX面板带有PS/2鼠标键盘接口、USB接口、一个并口和两个串口。
由于目前市面上的鼠标和键盘采用的是PS/2或者USB接口，因此用户在连接鼠标和键盘的时候，需要看清楚自己外设的接口种类；接上鼠标、键盘，盖上机箱盖就可以享受成功的乐趣了，如图所示的就是一部装好的电脑的内部情况。
一些经验这里笔者将自己的一些装机经验告诉大家，虽然比较简单，但是非常实用，希望对大家有所帮助。
1. 最好不要将各种配件统统装入机箱之后再装作系统，因为这样一旦发现配件有兼容性问题的话，拆卸和安装都比较麻烦。
