通用变频器调试步骤和参数设置
变频器如何调试
安伟，致力成为变频器中的“戴尔”变频器行业专用，特价，维修，方案系统，咨询尽在ｈｔｔｐ；／／ｗｗｗ．ｙａｐｕｄａ．ｃｏｍ变频器调试的工作步骤一、通电前的准备工作1、先检查变频器的接线和配线。
a、检查进出线主电源连接是否正确、可靠。
电源电压的等级是否符合变频器使用说明的要求，连接是否牢固。
绝缘层有无破损。
仔细检查端子排有无松脱，是否存在短路等隐性故障。
接地是否良好。
b、检查变频柜内控制回路的进线连接和电压等级是否符合变频柜的应用要求。
各连接线连接是否牢固，绝缘层有无破损，各电路板连接插头接插是否牢固。
c、清理变频柜内部杂物，再次确认主电源进线、控制回路线路、接地线、零线的连接有无不当之处.保持变频器周围的环境清洁、干燥，严禁在变频器附近放置杂物。
认真检查有无遗漏的螺丝及导线等，防止小金属物品造成变频器短路事故。
2、咨询用户的系统控制要求（控制方式）及管网压力设定要求（通俗的说就是了解用户要求的供水压力是多少），记录下来。
3、如果变频柜控制的是潜水泵，咨询用户明确潜水泵的电机相关参数：额定功率、额定转速、额定电流等，确认后纪录下来。
如果控制的是离心泵或风机就将电动机铭牌上的参数记录下来，以便在进行变频器的程序设定时能将电动机的参数准确输入，从而实现变频器保护的准确和控制的精确。
4、检查用户的管网安装连接是否符合我们的安装图，如果用户未按照我们的图纸安装施工，特别要注意的是单流阀和检测仪表的安装位置。
我们要向用户陈述让其明白不当安装的利害关系。
其一，如果控制的是深井潜水泵，不安装单流阀（单向阀）在停泵的时候，管道中的水会往井内倒流（从井中抽出来的水，又回流到了井内）这样不仅造成了电能的白白浪费。
又因潜水电泵（其他类型的泵也是如此）是禁止反转运行的（祥见使用说明书）而水在回流的过程中会引起潜水电泵的反向运转，常期会造成潜水电泵内的紧固件松动，发生机械故障。
其次，因为我们的供水管道是个全密闭的系统，管道中的水在往井内回流的过程中，会在管道内部形成近似真空的状态，而我们安装在管道上的压力检测仪表会因为管道内的真空负压反吸而造成损坏，进而造成我们的设备因检测仪表的失灵而无法启动。
更改变频器参数的步骤
变频器参数设置操作步骤
变频器参数设置的操作步骤如下：
1.连接电源：首先，您需要将变频器连接到电源，并确保它的输入电压与您的设备的电压相匹配。
2.连接马达：将您的电机连接到变频器的输出端口。
3.进入参数设置模式：根据您的变频器型号和品牌，在手册中查找相应的参数设置指南，了解如何进入参数设置模式。
4.设置基本参数：您需要设置基本参数，例如电压、电流和频率等参数，以确保变频器可以正确地控制电机并适应您的应用需求。
4.设置高级参数：您还需要设置更高级的参数，例如加速度、减速度、电流限制和保护等参数，以确保变频器可以在适当的范围内控制电机并保护它们免受损坏。
5.保存参数设置：设置参数后，您需要将设置保存在变频器中。
根据您的设备型号和品牌，在手册中查找如何保存参数设置的说明。
6.调试和测试：完成参数设置后，您需要进行调试和测试，确保变频器可以正常工作并满足您的应用需求。
需要注意的是，这是一个基本的参数设置步骤，具体操作步骤可能会因设备型号和品牌而异。
变频器常用参数设置步骤图解
变频器常用参数设置步骤图解（变频器）的设置菜单分为一级菜单、二级菜单等，菜单后面是参数。
Altivar31变频器一级菜单的访问如左图所示，参数的设置如右图所示。
右图是待机（准备运行）状态开始，将FUn-PSS-SP2参数设定为15Hz，然后又返回到待机状态的操作过程。
在实际设置时，可能从中间某一步开始。
若还有其它的参数需要设置，不需要返回到待机状态，只要返回到相应的一级继续设置即可。
全部参数设置完毕需要返回到待机状态准备开车。
有些参数还可以在变频器有些过程中进行设置。
错误的设置可能损坏变频器！没有弄清楚的参数不要随意设置！常用参数是经常使用的一些参数，主要包括以下内容（以Altivar31变频器为例）：1、上限频率（高速）SEt－HSP与下限频率（低速）SEt－LSP上限频率是最大给定所对应的频率，下限频率是最小给定所对应的频率。
上下限频率的设定是为了限制电动机的转速，从而满足设备运行控制的要求。
2、加速时间（加速斜坡时间）SEt－ACC与减速时间（减速斜坡时间）SEt－dEC加速时间是变频器从0Hz加速到额定频率（通常为50Hz）所需的时间，加速斜坡类型由FUn—rPC－rPt设置。
减速时间是变频器从额定频率减速到0Hz所需的时间。
设定加、减速时间必须与负载的加、减速相匹配。
（电机）功率越大，需要的加、减速时间也越长。
一般11kW以下的电机，加、减速时间可设置在10s以内。
对于大容量的电机，若设置加速时间太短，可能会使变频器过流跳闸；设置减速时间太短，可能会使变频器过压跳闸。
对于多电机同步运行的情况，若设置加速时间太短，可能会使变频器过流跳闸，设置加速时间太长，会使开车时同步性能变坏；设置减速时间太短，可能会使变频器过压跳闸，设置减速时间太长，由于各电机功率不同，负载差异较大，可能会使各电机不能同时停转，造成下次开车困难。
因此，多电机同步运行时，需要精确设置加、减速时间，这也是设备调试的主要项目之一。

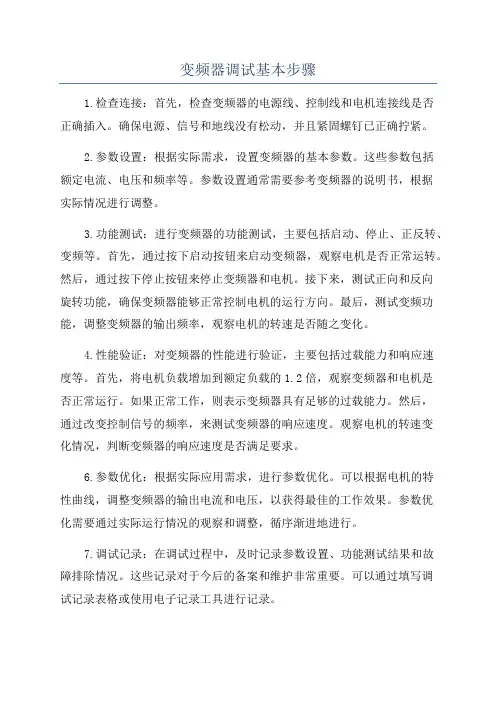

变频器调试基本步骤
变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。
确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。
2.参数设置：根据实际需求，设置变频器的基本参数。
这些参数包括额定电流、电压和频率等。
参数设置通常需要参考变频器的说明书，根据实际情况进行调整。
3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。
首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。
然后，通过按下停止按钮来停止变频器和电机。
接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。
最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。
4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。
首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。
如果正常工作，则表示变频器具有足够的过载能力。
然后，通过改变控制信号的频率，来测试变频器的响应速度。
观察电机的转速变化情况，判断变频器的响应速度是否满足要求。
6.参数优化：根据实际应用需求，进行参数优化。
可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。
参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。
7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。
这些记录对于今后的备案和维护非常重要。
可以通过填写调试记录表格或使用电子记录工具进行记录。
总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。
正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。
在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。
同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

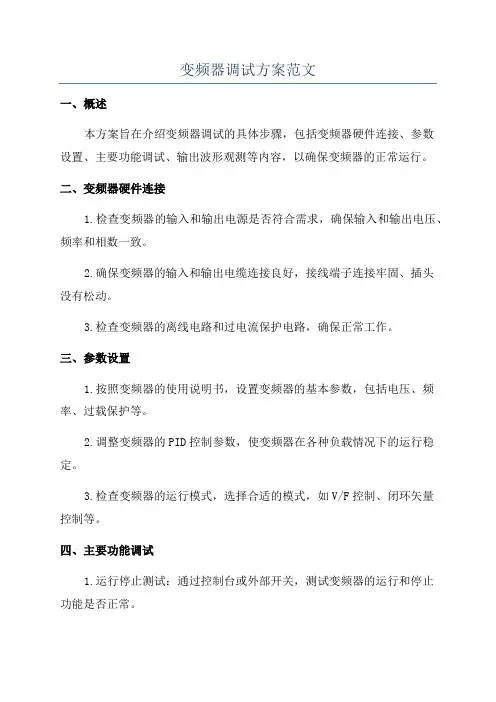

变频器调试方案范文
变频器调试方案范文一、概述本方案旨在介绍变频器调试的具体步骤，包括变频器硬件连接、参数设置、主要功能调试、输出波形观测等内容，以确保变频器的正常运行。
二、变频器硬件连接1.检查变频器的输入和输出电源是否符合需求，确保输入和输出电压、频率和相数一致。
2.确保变频器的输入和输出电缆连接良好，接线端子连接牢固、插头没有松动。
3.检查变频器的离线电路和过电流保护电路，确保正常工作。
三、参数设置1.按照变频器的使用说明书，设置变频器的基本参数，包括电压、频率、过载保护等。
2.调整变频器的PID控制参数，使变频器在各种负载情况下的运行稳定。
3.检查变频器的运行模式，选择合适的模式，如V/F控制、闭环矢量控制等。
四、主要功能调试1.运行停止测试：通过控制台或外部开关，测试变频器的运行和停止功能是否正常。
2.转速调节测试：调整变频器的转速设置，观察变频器的输出电压和频率是否随之改变。
3.加/减速测试：通过连续调节变频器的输出频率，测试变频器的加速和减速功能是否正常。
4.紧急停止测试：通过急停按钮、断电测试变频器的急停功能是否正常。
5.稳定性测试：在不同负载情况下，测试变频器的运行稳定性和输出波形是否正常。
五、输出波形观测1.连接示波器和变频器的输出端子，选择合适的测试模式，观测输出波形的电压、频率和相位。
2.观测输出波形的失真程度，检查是否存在谐波和干扰。
3.根据观测结果调整变频器的输出滤波器和控制参数，以提高输出波形的质量。
六、安全措施1.在调试过程中，确保所有人员已经了解并遵守相关安全操作规程，佩戴个人防护装备。
2.在操作变频器时应先断开电源，确保操作的安全。
3.在急停测试时，应用急停按钮或者直接断电操作，确保操作及时有效。
七、小结通过以上调试步骤，可以确保变频器在使用前能够正常工作。
在实际操作过程中，应注意安全措施，合理选择测试方法和参数，按照调试方案进行操作。
如有需要，可以通过观测输出波形来优化调整参数，以提高变频器的性能和稳定性。
变频器调试步骤和规程
变频器调试步骤和规程变频器是一种改变电源频率以实现电机调速的电气设备。
在使用变频器之前，需要进行调试工作，以确保其正常运行和满足工作需求。
下面是变频器调试的一般步骤和规程：步骤一：检查安装和接线1.检查变频器安装是否符合相关要求，如变频器与驱动电机之间的电缆选择和接线是否正确。
2.检查变频器主电源电压和频率是否满足要求，并根据实际情况调整变频器的参数设置。
步骤二：变频器电源供电1.连接变频器电源，并根据变频器参数手册中的说明进行电源接线工作。
2.检查变频器电源是否正常工作，确认变频器的指示灯是否亮启动是否正常。
步骤三：执行恒力矩运行1.设置变频器的运行模式为恒力矩运行，将输出频率设置为低值。
2.逐渐增加输出频率，观察电机的运行情况，确保运行平稳。
步骤四：执行变频调速运行1.设置变频器的运行模式为变频调速运行，设置目标转速。
2.逐渐增加输出频率，观察电机的运行情况，检查转速是否与目标转速相匹配。
步骤五：检查反馈信号1.检查变频器接收的反馈信号，如转速、电流等，以确保其准确性和稳定性。
2.对于无反馈信号的情况，需要配置相关的传感器，并确保其信号正常。
步骤六：测试负载情况1.在变频器正常运行的情况下，逐渐加大负载，观察电机的运行情况。
2.检查电机承受负载时的电流、温度等参数，确保其运行安全。
步骤七：记录参数设置1.在调试过程中，记录所使用的参数设置以及相应的运行情况。
2.在调试完成后，保存最终的参数设置，以备日后维护和调整使用。
规程：1.调试人员必须首先熟悉变频器的使用说明和相关的调试要求，确保具备必要的技术知识和操作能力。
2.在进行变频器调试前，必须检查变频器和驱动电机的安装是否符合要求，并进行维护工作，确保设备的安全和可靠运行。
3.变频器调试工作必须根据需要进行，不能随意更改参数和设置。
4.在调试过程中，必须仔细观察变频器的工作状态和指示灯的变化，及时发现并解决问题。
5.调试过程中，必须严格按照规定的步骤进行，并记录相关的参数设置和运行情况，以备日后维护和调整参考。
变频器调试和操作方法
变频器调试和操作方法
变频器是一种电气设备，用于调节交流电机的转速和电压。
以下是变频器的调试和操作方法：
1. 连接变频器和电机：首先将变频器与电源相连，然后将变频器的输出端与电机连接。
确保连接正确并紧固好。
2. 设置变频器参数：根据实际需求，设置变频器的参数。
这些参数包括输入电压、输出电压、输出频率、过载保护等。
可以通过变频器上的面板或者专门的调试软件进行设置。
3. 启动变频器：打开变频器的电源开关，然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。
此时，变频器会将电源的直流电转换为交流电，并输出给电机。
4. 调试电机转速：通过调整变频器的输出频率，可以控制电机的转速。
可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。
根据需要，逐步提高或降低输出频率，直到达到所需的电机转速。
5. 监测电机运行状态：在电机运行过程中，可以通过变频器的显示屏或者软件界面来监测电机的运行状态，包括电流、转速、温度等。
如果发现异常，可以及时采取措施进行处理。
6. 停止变频器：当不需要使用变频器时，可以按下停止按钮或者使
用遥控器停止变频器的运行。
然后关闭变频器的电源开关。
需要注意的是，变频器的调试和操作需要具备一定的电气知识和经验，如果不熟悉操作，请寻求专业人员的帮助。
此外，操作变频器时，要注意安全，避免触电和其他意外事故的发生。
变频器调试的基本步骤
变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。
例如，确定所需的输出频率范围、电压范围和额定电流等。
2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。
包括输入电压、电流、输出频率、过载保护参数等。
3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。
确保电源稳定并符合要求。
4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。
确保电机的连接正确并能够工作。
5.启动试运行：在调试之前，首先进行试运行。
通过控制变频器的启动和停止来检查变频器和电机的运转情况。
观察电机是否正常启动，转速是否稳定。
6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。
可以通过变频器的菜单界面或者参数设置软件进行调整。
逐步逼近目标频率，确保输出频率稳定。
7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。
根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。
8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。
根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。
9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。
根据实际情况，设置比例、积分和微分参数，调整PID参数值。
10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。
通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。
11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。
通过找出故障原因，采取相应的措施进行调整和修复。
12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。
检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。
总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用变频器调试步骤和参数设置快速调试
当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。
这一参数也可以用来选择由用户定义的进行快速调试的参数表。
在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必要的电动机数据的计算，并将其它所有的参数（不包括P0010=1）恢复到它们的缺省设置值。
一、快速调试步骤和参数设置
二、功能调试
1、开关量输入功能
可以将变频器当前的状态以开关量的形式用继电器输出，通过输出继电器的状态来监控变频器的内部状态量。
而且每个输出逻辑是可以进行取反操作，即通过操作P0748的每一位更改。
3、模拟量输入功能
1电压信号2～10V作为频率给定，需要设置:
以模拟量通道2电流信号4~20mA作为频率给定，需要设置：
注意：对于电流输入，必须将相应通道的拨码开关拨至ON的位置。
4、模拟量输出功能
MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0～20mA输出，可以标定为4～20mA输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500Ω电阻。
需要输出的物理量可以通
5、加减速时间
加速、减速时间也称作斜坡时间，分别指电机从静止状态加速到最高频率所需要的时间，和从最高频率设置过小可能导致变频器过电流。
P1121设置过小可能导致变频器过电压。
6、频率限制
多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。
可通过如下三种方法实现：
1）直接选择（P0701～P0706 = 15）
在这种操作方式下，数字量输入既选择固定频率（见上表），又具备起动功能。
3）二进制编码选择+ON命令（P0701～P0704 = 17）
使用这种方法最多可以选择15个固定频率。
各个固定频率的数值根据下表选择：
停车指的是将电机的转速降到零速的操作，在MM440变频器支持的停车方式包括：
MM4变频器的闭环控制，是应用PID控制，使控制系统的被控量迅速而准确地接近目标值的一种控制手段。
实时地将传感器反馈回来的信号与被控量的目标信号相比较，如果有偏差，则通过PID的控制作用，使偏差为0，适用于压力控制，温度控制，流量控制等。
MM440变频器PID控制原理简图：
通用变频器
压力传感器
水泵
由BOP面板作为压力给定，由模拟量通道2接入压力反馈信号，具体参数如下：
P0700＝2 控制命令源于端子
P0701＝1 5# 端子作为启动信号
P0756.1＝2 反馈信号为电流信号
P1000＝1 频率给定源于BOP面板
P2200＝1 使能PID
P2253＝2250 PID目标给定源于面板
P2240＝X 压力设定值的百分比
P2264＝755.1 PID反馈源于模拟通道2
P2265＝5 PID反馈滤波时间常数
P2280＝0.5 比例增益设置
P2285＝15 积分时间设置
P2274＝0 微分时间设置（通常微分需要关闭）
10、通信
1. MM440变频器可以通过PROFIBUS模块，DeviceNet 模块，CANopen 模块连接到相应的控制系统当中。
2. MM440变频器本身具备RS485通讯端口，用户根据USS协议通过西门子S7 PLC控制变频器，也可以根据USS协议自行编制程序，对变频器无需增加任何硬件，即可构成一个控制系统。
3. MM440变频器可以通过PC至变频器的连接组合件，连接到RS232接口，通过随机软件STARTER调试变频器，实现参数的上传、下载以及参数备份。
11、故障诊断
MM440变频器非正常运行时，会发生故障或者报警。
当发生故障时，变频器停止运行，面板显示以F字母开头相应故障代码，需要故障复位才能重新运行。
当发生报警时，变频器继续运行，面板显示以A字母开头相应报警代码，报警消除后代码自然消除。
