变频器参数设定方法及基本功能操作
变频器操作方法讲解
变频器操作方法讲解
变频器是电机控制设备，用于控制交流电动机的转速、转向和停止等操作。
下面是变频器的操作方法讲解：
1. 开机准备：
a. 检查变频器和电机的供电电压和频率是否匹配；
b. 确保变频器、电机和外部设备的连接正确可靠；
c. 打开电源开关，确保变频器供电正常。
2. 参数设定：
a. 打开变频器面板上的参数设置界面；
b. 根据实际需求，设置变频器的相关参数，包括电机的额定功率、额定电流、额定转速等。
3. 启动电机：
a. 将变频器的运行模式设置为启动模式；
b. 按下启动按钮，变频器会向电机输出变频信号，使电机逐渐加速；
c. 监视电机的运行状态，确保电机正常启动。
4. 控制转速：
a. 可通过变频器面板或外部控制信号调节变频器的输出频率，从而控制电机的转速；
b. 调节输出频率时，需注意不要超出电机的额定参数范围。
5. 转向控制：
a. 通过变频器面板或外部控制信号，可实现电机的正转、反转和停止操作；
b. 设定变频器的转向参数，即可控制电机的转向。
6. 监测和保护：
a. 变频器内部通常会设置多种保护功能，用于监测电机和变频器的运行状态；
b. 监视变频器的报警指示灯和显示屏，如果出现异常情况，及时停止电机运行，并检查故障原因；
c. 定期检查变频器的运行参数和温度，以保证其正常运行。
以上是变频器的基本操作方法，具体操作步骤和参数设置可能会因不同型号和品牌的变频器而有所差异，因此在实际操作时应参考相关的产品说明书和操作指南。
变频器常用参数设置步骤图解
变频器常用参数设置步骤图解（变频器）的设置菜单分为一级菜单、二级菜单等，菜单后面是参数。

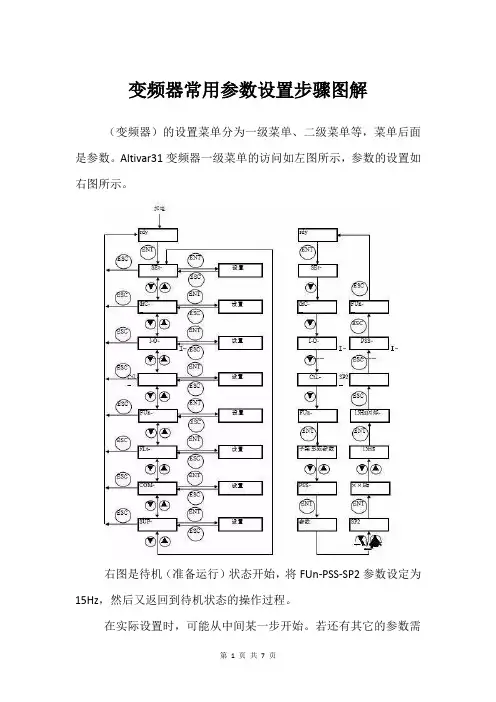

Altivar31变频器一级菜单的访问如左图所示，参数的设置如右图所示。
右图是待机（准备运行）状态开始，将FUn-PSS-SP2参数设定为15Hz，然后又返回到待机状态的操作过程。
在实际设置时，可能从中间某一步开始。
若还有其它的参数需要设置，不需要返回到待机状态，只要返回到相应的一级继续设置即可。
全部参数设置完毕需要返回到待机状态准备开车。
有些参数还可以在变频器有些过程中进行设置。
错误的设置可能损坏变频器！没有弄清楚的参数不要随意设置！常用参数是经常使用的一些参数，主要包括以下内容（以Altivar31变频器为例）：1、上限频率（高速）SEt－HSP与下限频率（低速）SEt－LSP上限频率是最大给定所对应的频率，下限频率是最小给定所对应的频率。
上下限频率的设定是为了限制电动机的转速，从而满足设备运行控制的要求。
2、加速时间（加速斜坡时间）SEt－ACC与减速时间（减速斜坡时间）SEt－dEC加速时间是变频器从0Hz加速到额定频率（通常为50Hz）所需的时间，加速斜坡类型由FUn—rPC－rPt设置。
减速时间是变频器从额定频率减速到0Hz所需的时间。
设定加、减速时间必须与负载的加、减速相匹配。
（电机）功率越大，需要的加、减速时间也越长。
一般11kW以下的电机，加、减速时间可设置在10s以内。
对于大容量的电机，若设置加速时间太短，可能会使变频器过流跳闸；设置减速时间太短，可能会使变频器过压跳闸。
对于多电机同步运行的情况，若设置加速时间太短，可能会使变频器过流跳闸，设置加速时间太长，会使开车时同步性能变坏；设置减速时间太短，可能会使变频器过压跳闸，设置减速时间太长，由于各电机功率不同，负载差异较大，可能会使各电机不能同时停转，造成下次开车困难。
因此，多电机同步运行时，需要精确设置加、减速时间，这也是设备调试的主要项目之一。
变频器常用参数设置方法
MM440变频器参数设置方法基本面板控制1、恢复出厂设置(控制方式、控制参数全部恢复出厂设置)常按Fn可跳到电机电机参数界面，再按P来调用各参数。
P0010 0 30P0970 0 12、电机参数设置参数代码默认值设定值说明P0003 1 1 设定用户访问级别为标准级(设置等级：标准级、扩展级、专家级) P0010 0 1 快速调试（1：快速调试；30：工厂值的设定）自行查找数值含义P0100 0 0 功率单位：kw*P0304 230 380 额定电压*P0305 3.25 1.05 额定电流*P0307 0.75 0.37 额定功率*P0310 50 50 工作频率*P0311 0 1400 电机转速P3900 0 1 结束设置之后可以调用以下参数设置：P0003 1 1 设定用户访问级别为标准级P0004 0 7 命令和数字I/OP0700 2 1 由键盘输入设定值（选择命令源）P0003 1 1 设定用户访问级别为标准P0004 0 10 设定值通道和斜坡函数发生器P1000 2 1 由键盘（点动电位计）输入设定值P1080 0 0 电动机运行的最低频率HzP1082 50 50 电动机运行的最高频率HzP0003 1 2 设定用户访问级别为扩展级P0004 0 10 设定值通道和斜坡函数发生器*P1040 5 20 设定键盘所能控制的电机频率最大值*P1058 5 10 正向点动频率Hz*P1059 5 10 反向点动频率Hz*P1060 10 5 点动斜坡上升时间s*P1061 10 5 点动斜坡下降时间s设置完毕后常按Fn回到监视界面，按绿色启动即可。
端口控制(端口可接PLC数字输出实现PLC控制)看电路图，找到数字量可编程端口：5，6，7，8，15，165号端子：P07016号端子：P07027号端子：P07038号端子：P0704可设定值的含义：1正转；2反转；3自由；4快降；9故障；10正转点动；11反转点动；17固定频率；25直流制动；….通过5，6，7，8各端口选择不同的控制对象（1，2，3，4，9，10，11，17，25），从而组合出一组控制模式；端口外部接线由PLC连接，即可实现PLC控制。
三菱D700变频器设置基本操作步骤

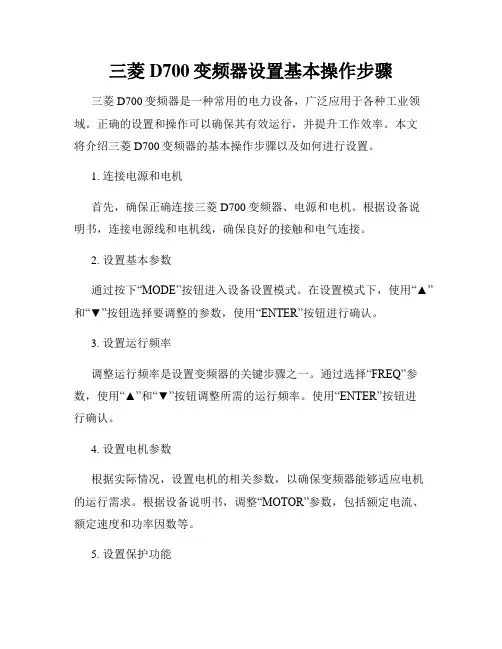

三菱D700变频器设置基本操作步骤三菱D700变频器是一种常用的电力设备，广泛应用于各种工业领域。
正确的设置和操作可以确保其有效运行，并提升工作效率。
本文将介绍三菱D700变频器的基本操作步骤以及如何进行设置。
1. 连接电源和电机首先，确保正确连接三菱D700变频器、电源和电机。
根据设备说明书，连接电源线和电机线，确保良好的接触和电气连接。
2. 设置基本参数通过按下“MODE”按钮进入设备设置模式。
在设置模式下，使用“▲”和“▼”按钮选择要调整的参数，使用“ENTER”按钮进行确认。
3. 设置运行频率调整运行频率是设置变频器的关键步骤之一。
通过选择“FREQ”参数，使用“▲”和“▼”按钮调整所需的运行频率。
使用“ENTER”按钮进行确认。
4. 设置电机参数根据实际情况，设置电机的相关参数，以确保变频器能够适应电机的运行需求。
根据设备说明书，调整“MOTOR”参数，包括额定电流、额定速度和功率因数等。
5. 设置保护功能为了保护电机和变频器的安全运行，设置保护功能是必要的。
根据设备说明书，调整相关的保护参数，如过载保护、温度保护和短路保护等。
6. 设置控制方式根据实际需求，选择合适的控制方式。
三菱D700变频器支持多种控制方式，如键盘控制、外部信号控制和通信控制等。
根据设备说明书，选择相应的控制方式，并进行相关设置。
7. 检查并保存设置在完成基本设置后，仔细检查参数设置是否准确，并使用“SAVE”按钮保存设置。
保存设置后，可以将设备调整为运行模式。
8. 监控和调试启动三菱D700变频器后，可以通过监控和调试功能实时监测设备的运行状态。
根据需要，可以对参数进行微调和调整，以提高设备的性能。
总结：通过以上基本操作步骤，可以正确设置和操作三菱D700变频器。
在实际应用中，根据具体需求和设备说明书，可能会有一些额外的设置步骤和注意事项。
建议用户在使用设备之前详细阅读设备说明书，并根据实际需求进行设置和调试。
变频器的参数设置
变频器的参数设置
1、对于变频器参数的设置，有很多不同的设置参数，其中常用的有以下几种：
2、初始化：在变频器参数设置前，需要先进行初始化操作，将变频器中所有设置参数清除，以保证参数设置的准确性。
3、输入电压和频率：在变频器的参数设置中，需要先设置输入电压和电流的相关参数，以确保变频器的运行稳定，防止出现过载或电源损坏的情况发生。
4、转速控制：在变频器参数设置中，需要进行转速控制的设置，以设定电机的转速，保证电机的最佳运行效果。
5、增量频率设置：增量频率是指在其中一固定频率时每次变频器启动所增加的频率值，一般设置在0.2HZ~2HZ之间，可以根据实际的电机工作需求，进行具体的设置。
6、启动减速：变频器需要设置启动减速功能，以避免电机启动时出现大电流瞬间加载，导致损坏变频器。
7、坐标调整：设置变频器时，需要根据电机的实际坐标进行调整，以实现电机的最佳运行效果。
8、输出电流调整：在变频器参数设置中，需要调整输出电流，以使电机在不同工况下都能正常工作，同时保证变频器的正常运行。
9、温度控制：变频器需要进行温度控制的设置。
变频器功能参数设置
变频器功能参数设置变频器的参数设定较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象。
以下为变频器参数设置的步骤：1、加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸。
减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
2、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围F/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过实验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载启动时电流大，而转速上不去的现象。
3、电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用与“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值（%）=[电动机额定电流（A）/变频器额定输出电流（A）]×100%。
4、频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出的频率过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
变频器的参数设定及运行
变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。
在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。
本文将介绍变频器的参数设定和运行过程，以及一些注意事项。
一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。
如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。
2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。
在设定输出电压和频率时需要考虑电机的额定电压和频率。
3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。
加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。
4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。
5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。
过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。
6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。
二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。
启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。
2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。
3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。
三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。
变频器操作说明
引言概述：正文内容：一、变频器的基本操作步骤1.1供电和连接：将变频器与电源连接，并确保供电电源稳定。
注意接线的正确性，以避免电路短路或其他安全问题。
1.2开机和复位：按下变频器的开关按钮，启动变频器。
同时，进行系统的复位，将所有参数恢复到出厂设置。
1.3设定运行模式：根据实际需求，选择适当的运行模式。
常见的运行模式包括手动、自动和外部控制模式等。
1.4设置运行参数：根据设备的特点和工作要求，调整变频器的运行参数。
包括频率、电流、转速等参数的设置。
1.5监控和调试：启动运行后，定期监控变频器的运行状态，及时发现和解决问题。
同时，进行必要的调试，以保证系统的正常运行。
二、变频器参数的设置和调整方法2.1频率设置：根据实际工况，合理设置变频器的输出频率。
同时，需要考虑电机类型、负载特性等因素。
2.2电压和电流设置：根据电机的额定电压和电流参数，设置变频器的输出电压和电流。
确保电机的正常运行。
2.3加速和减速曲线设置：调整变频器的加速和减速曲线，使电机在启动和停止过程中能够平稳运行，避免冲击和损坏。
2.4制动设置：对于某些需要快速制动的设备，需要设置制动模式和制动电阻，确保设备能够快速停止。
2.5通信设置：对于需要与其他设备进行通信的系统，需要设置通信参数，以实现设备之间的数据交互和控制。
三、变频器的故障排除和维护3.1常见故障类型：介绍常见的变频器故障类型，包括过载、短路、过热等，并分析故障原因。
3.2故障排除步骤：提供一般性的故障排除步骤，包括排查故障现象、分析故障原因、采取合适的措施解决故障。
3.3维护和保养：介绍变频器的定期维护和保养措施，包括清洁、检查连接线路、定期更换电解电容等。
四、变频器在不同应用场景的操作说明4.1电梯变频器的操作：详细介绍电梯变频器的操作步骤和注意事项，确保电梯的安全和正常运行。
4.2水泵变频器的操作：阐述水泵变频器的操作方法，包括自动控制、远程控制等功能，以及应对突发故障的措施。
