专题1. 光路综合作图题专练
光学作图专项训练(教师版)
专项训练光学作图——三年（2021—2023）中考真题分项精编一、作图题1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。
请在图中画出人眼A经平面镜MN看到吸顶灯的完整光路图。
【答案】【详解】人眼A经平面镜MN看到吸顶灯，是由于吸顶灯发出的光经平面镜反射后浸入人的眼睛，作点S 关于平面镜的对称点S′，连接S′A与镜面的交点O即为入射点，连接SO即为入射光线，如图所示2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
【答案】【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。
请根据平面镜成像特点画出OB在平面镜中成的像。
【答案】【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。
分别作O、B关于平面镜对称的点O'和B'，分别用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示：4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像A B''。
【答案】【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。
如图所示：5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
【答案】【详解】光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，过O点作分界面MN的垂线即法线，由光的反射定律可知，反射角等于入射角，入射光线和反射光线分别位于法线两侧，画出入射光线AO；由光的折射规律可知，入射光线和折射光线分别位于法线两侧，折射角大于入射角，故折射光线应远离法线，据此画出折射光线OB，如图所示：6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。
光路作图专项训练

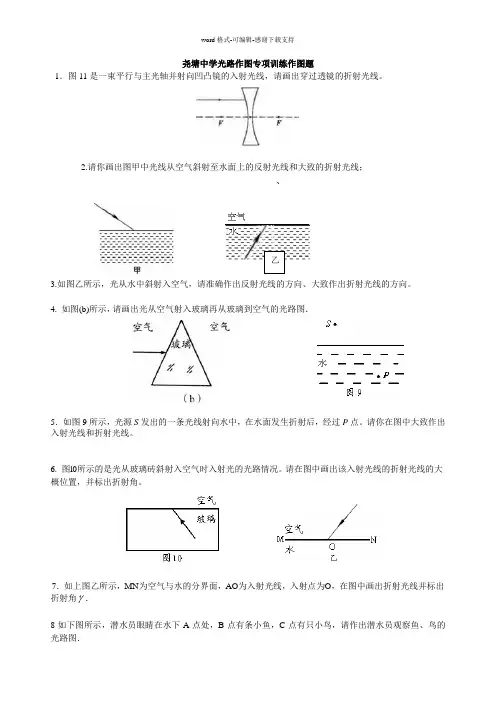

尧塘中学光路作图专项训练作图题1．图11是一束平行与主光轴并射向凹凸镜的入射光线，请画出穿过透镜的折射光线。
2.请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；、乙3.如图乙所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向。
4.如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．5．如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。
请你在图中大致作出入射光线和折射光线。
6. 图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
7．如上图乙所示，MN为空气与水的分界面，AO为入射光线，入射点为O，在图中画出折射光线并标出折射角 ．8如下图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图．第9题图9．在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）10．一束光从空气射入水中，用箭头标出光前进的方向，注明入射光线和折射光线。
11．(1)一束光线从空气射入水中(如图甲所示)，请画出其折射光线的大致方向。
第11题图第10题图12．图10是一束从空气斜射向玻璃的光线。
请在图中标出入射角i，并画出反射光线和折射光线（注：折射光线只需画出大致方向）。
第13题图13．光线从水中射入空气，在图上画出反射光线和折射光线的大致光路。
14．如图９为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15．如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示方向射向A镜，请在图中完成光路图。
16．请在答题卡图1中画出折射光线。
17．请在图17中大致画出光从空气进入水中后的折射光线。
18.如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。
(完整word版)光路图专项练习题
八年级物理------光路图专项练习
1 •作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角
或折射角。
A
2•根据平面镜成像特点画出镜中的像（或镜前的物体）
s
*
•
/
A
B;
■/
\
X
X
\
I/
IZ
1Z
IZ
\
A
4、有一束光通过A点射到镜面反射后过B点，请画出入射光线和反射光线。
7•完成下列五个光路图
5 •完成下列各透镜的光路
6•在下图方框中填入适当的透镜，并完成光路
10画出物体AB通过凸透镜所成像的大致位置及成像情况。
f
V
12.A ' 是AB通过凸透镜所成的像，请你用作图法确定光心和两个焦点的位置
A
i
B. Bl
A;
1。
专题一 光学作图(课件)-2023年中考物理专练(全国通用)
气中的角比其它介质中的角大，方法是作出已知光 线过入射点的延长线为辅助线，若果是空气中，则 在辅助线与法线的夹角外作出光线，反之，在内作 出光线。
2023年中考物理重难点突破
四、关于透镜的作图 作图依据：透镜的六条特殊光线 【例题4】（2022重庆A）请在图中画出平行于主光
专题一 光学作图
2023年中考物理重难点突破
一、光的反射作图 作图依据：光的反射定律 【例题1】（2022黔西南）阳光与水平面成60°角
射向地面，用平面镜使阳光竖直射入井底，在图中 画出平面镜的位置，并标明反射角的度数。
2023年中考物理重难点突破
【分析】因为太阳光竖直射入深井内，所以反射光线竖直向下，画 出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线 与水平面成60°，而反射光线是竖直向下的，所以入射光线与反射 光线的夹角为60°+90°＝150°，则入射角、反射角为75°。如 图所示：
2023年中考物理重难点突破
7.（2022六盘水）如图所示，一束光从空气斜射入 水中，同时在水表面发生反射，请画出反射光线及 折射光线的大致位置。
2023年中考物理重难点突破
8.（2022新疆）一束光经过凸透镜后的折射光线如 图所示，请在图甲中画出其入射光线。
2023年中考物理重难点突破
9.（2022百色）如图所示，请完成图中两条入射光 线通过凸透镜后的光路图。
【突破】对于综合性作图，按照前面的方法，分别 做出相应的光线即可。但是要注意一些特殊的点， 比如对称点、焦点的位置。
2023年中考物理重难点突破
1.（2022临沂）按要求作图。如图所示，请作出反 射光线对应 入射光线。
八年级物理光路图专项练习
光路图专项练习一、作图题（本大题共31小题，共62.0分）1.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图2.完成下列作图：(1)画出图甲中入射光线AO的反射光线并标出反射角大小．(2)在图乙中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．(3)如图丙所示是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数．3.画出物体AB在平面镜中所成的像．4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点．5.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置．6.如图所示，画出入射光经互相垂直的两个平面镜反射的光路．7.根据图中的入射光线和法线，画出对应折射光线的大致方向．5 6 78.如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．9.如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中.请画出它经平面镜发生反射及进入水中发生折射的光路图．10.如图所示，一束光射向玻璃三棱镜并穿过玻璃砖，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)．11.画出图中入射光线通过透镜后的折射光线．12.如图所示，F为凸透镜的焦点，OOˈ为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OOˈ成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．13.13请补充完整通过凹透镜两条光线的光路图．14.将一平面镜斜放在装有水的水槽中，有一束光线垂直射入水中，如图所示，请画出这束光线在水中行进最后射出水面的光路图．15.根据图中的入射光线和法线，画出对应折射光线的大致方向．16.如图所示，一束光射向一块玻璃砖，并穿过玻璃砖.画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．17.根据光的传播光路，在图中虚线框内，填上适当的光学镜．18.请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．19.如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．20.如图所示，MN是竖直放置的平面镜，请画出△ABC在平面镜中的像A′B′C′．21.甲图中O为玻璃砖的圆心，OA是入射光线，请在图中画出它透过玻璃砖折射光线大致路径。
光路图练习题大全
光路图练习题大全光路图是光学研究中重要的实验工具，通过绘制和分析光线的传播路径，可以帮助我们理解光的传播规律和光学器件的工作原理。
下面是一些光路图的练习题，帮助读者巩固对光学知识的理解。
一、单透镜光路图1. 在纸上绘制一个坐标系，坐标原点处放置一个凸透镜，透镜的焦距为20厘米。
一束平行光射向透镜，绘制光线的入射和折射路径，并标出入射和折射光线的角度。
2. 绘制一个双凸透镜光路图，两个透镜的焦距分别为10厘米和15厘米。
一束平行光射向第一个透镜，绘制光线的入射、折射、与第二个透镜的折射路径，并标出所有光线的角度。
二、光的衍射和干涉1. 利用光栅进行干涉。
绘制一个光栅的光路图，光栅的间距为0.1毫米，入射光的波长为500纳米。
标出入射角、反射角、衍射角和干涉级数。
2. 利用单缝衍射实验测量光波长。
绘制一个单缝衍射的光路图，入射光的波长为600纳米，单缝的宽度为0.02毫米。
标出入射角、衍射角和观察屏上的干涉条纹。
三、光的偏振1. 观察和解释偏振片的工作原理。
绘制一个偏振片的光路图，入射光是非偏振光，偏振片的透光方向为垂直于入射光的方向。
标出入射光和透射光的偏振方向。
2. 利用偏振片测量光的偏振方向。
绘制一个测量光的偏振方向的光路图，入射光是非偏振光，透射光通过一个偏振片。
标出入射光、透射光和偏振片的偏振方向。
四、光的散射1. 利用散射测量液体的浓度。
绘制一个散射测量浓度的光路图，入射光是单色光，经过一个散射样品后，被一个探测器接收。
标出入射光、散射光和探测器的位置。
2. 解释为什么天空是蓝色的。
绘制一个天空的散射光路图，太阳光经过大气层散射后形成的天空光，标出入射光和散射光的路径。
以上是一些光路图的练习题，通过绘制和分析光线的传播路径，我们可以加深对光学现象和光学器件的理解。
希望这些练习题能够帮助读者巩固光学知识，并且提升解决实际问题的能力。
如果读者对光学知识还有其他问题，可以进一步深入学习和研究，拓宽自己的知识领域。
光路作图专项练习
Bʹ Aʹ
二、光的折射作图练习
1、一束光沿AO方向从水中射向空气中，画 出它的反射光线和折射光线。
2、一束光线从空气中斜射到空气和水的分界 面上，请在图上画出反射光线和在水中折射的 大致方向。
3、发光点S发出一束光投射到水面上，其中一 条光线反射后经过A点，请作出入射光线、反射 光线和大致的折射光线。
0
1
2
3
4
5
6
7
8
cm
4、平面镜前有一点光源s，做出一条从光源s射 出的光线，使它经平面镜反射后，恰好经过A点。
Sʹ
5、如图S是发光点，S′ 是S在平面镜中的像， SO是射向平面镜的一条入射光线，在图中画出 平面镜的位置和SO的反射光线。
6、如图所示的两条反射光线是同一发光点 S发出的光经平面镜反射后形成的，请你画出 发光点S的位置。
Sʹ
11、点光源S发出的一条光线AB射在镜面MN， 光线CD是由S发出的另一条入射光线的反射光线， 如图所示，请在图中画出点光源S的位置。
S
Dʹ
12、 为了把竖直照射的太阳光经平面镜反射 后，沿水平方向射入涵洞中，请在图中画出平面 镜的位置，并完成光路图.
13、 如下图所示，小孔前有一物体AB，请画 出AB经过小孔成像的光路图，并在光屏MN上 标出。
光路作图专项练习
1、图中入射光线与镜面成30度角，请你完成 光路图并标出反射角。
1 2 3 4 5
6
0
30O(
1
2
3
4
5
6
7
8
cm
0
0 4 5
1 3
2ቤተ መጻሕፍቲ ባይዱ2
50O(
3
4
5
八年级物理上册光现象作图专题训练(含答案)精选全文完整版
可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。
4．根据光的反射定律，在图中完成潜望镜中的光路。
5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。
6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。
下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。
8．图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。
M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。
10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。
11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。
12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。
（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光路作图专练
考点归纳：
1.光的反射现象作图：
（1）反射光线（或入射光线）作图：将法线画出，确定入射角（或反射角），根据两角相等的关系作出反射光线（或人射光线）。
（2）平面镜位置作图：先画出入射光线与反射光线夹角的平分线，即法线，然后过角的顶点（入射点）画法线的垂线，即为平面镜的位置。
2.平面镜成像作图：
（1）找像点（或发光点）：
①如图所示，过S（或S）点向平面镜作垂线（用虚线画）；
②截取S（或S）点，使S（或S）点到镜面的距离等于S（或S'）到镜面的距离；
③画出像点S'（或发光点S）。
（2）根据入射光线画反射光线：①根据物像关系确定像点（虚线）；
②连接像点与入射点（虚线），并延长（实线），标上箭头。
（3）根据反射光线画入射光线：
①将反射光线反向延长（虚线），交点即为像点；
②根据物像关系，找到发光点；③画出入射光线，并标上箭头。
1.光的折射成像光路图：
（1）从发光点A引出两条入射光线，射到界面上。
（2）作出两条入射光线的法线。
（3）根据折射规律，光线由水中斜射入空气中折射光线远离法线，作出折射光线。
（4）作出折射光线反向延长线（用虚线画），交点为像点A'。
2.光的折射成像作图要点：
（1）根据“光速大（密度小），光线与法线的夹角大”的规律确定折射光
线（或入射光线）。
（2）虚像点、折射点、折射光线（或折射光线上的任意一点）在同一直
线上。
（3）光的折射成像时，虚像点始终在物体的上方。
（4）光垂直入射时，传播方向不变，反射和折射同时发生，入射角、反射角、折射角均为0°。
同步练习：
一、光的直线传播
1.室内有一盏电灯S（电灯可看作一点光源），请画出不透明物体AB在墙壁上形成影子的光路，并标出影子的位置。
2.室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）
二、光的反射
1.如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点进入人眼的反射光线、入射光线和法线。
2.小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机。
下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹。
3.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
三、平面镜成像
1.如图所示，请作出物体AB在平面镜MN中所成的像A'B'。
2.如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此
现象的光路图。
3.如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。
4.某同学在做平面镜成像的实验中，白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）
5.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
四、光的折射光路
1.空杯底部有一枚硬币A。
由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）。
2.如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。
四、光路综合作图
1.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
2.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
3.光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲。
现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。
4.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
5.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
6.如图甲所示，潜水员眼睛在水面下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C 点的小鸟
“撞”在了一起。
请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线。
7.如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
