低压软启动调试作业指导书
低压软启动调试作业指导书解析
独山子石化电网标准化作业指导书1、适用范围本作业指导书适用于独山子石化大炼油第一联合装置ABB低压软启动PSTB570-600-70调试作业。
2、引用文件本作业指导书引用以下标准：ISXF132001C2005 07-2007 ABB低压软启动使用手册3、作业流程检修标准化作业施工流程图说明：独山子石化电网标准化作业指导书A、独山子石化电网标准化作业指导书B、独山子石化电网标准化作业指导书C、独山子石化电网标准化作业指导书4、作业准备阶段4.1准备工作安排独山子石化电网标准化作业指导书4.2人员要求及人员分工独山子石化电网标准化作业指导书4.3 作业工器具及材料试验设备准备准备人：DX-( )DS-( )收回人：DX-( )DS-( )独山子石化电网标准化作业指导书4.4作业危险点分析及安全控制措施独山子石化电网标准化作业指导书5、标准化作业阶段独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书独山子石化电网标准化作业指导书附件：开停机操作1 励磁设备完好性检查A、开机前给励磁装置送入~380V、直流220V电源，励磁装置“交流电源”、“直流电源”灯亮；B、调节方式旋钮置“手动”位；C、合空气开关LZK，WHK置“调试”位，触摸屏上“COM”灯闪烁，有正常数据显示；经延时自动投励，“励磁工作”灯亮，励磁电压表、电流表出现指示，励磁电流为初始值；D、按“增磁”、“减磁”按钮，观察励磁电压表、电流表指示应随之均匀变化；E、将WHK置“0”位，励磁电压表、电流表回零，触摸屏关。
2 开机操作A、WHK置“工作”位，触摸屏上“COM”灯闪烁，有正常数据显示；B、调节方式旋钮置“自动”位（也可在“手动”位）；C、1DL开关合闸后，定子电流表指针摆向满刻度，电机开始启动，“电机运行”灯亮，功率因数表严重滞后；D、静态励磁装置自动投励（延时方式或定子电流降低方式），仪表板“励磁工作”灯亮，励磁电压表、电流表指示励磁初始值；E、电机加速并进入亚同步状态，定子电流表指示减小；F、旋转整流器控制模块投励，电机进入同步，功率因数表超前，定子电流减小到额定值以下，启动结束；3 停机操作A、1DL开关分闸后，励磁装置会自动灭磁，励磁电压表、电流表指示回零，仪表板“电机运行”灯灭、“励磁工作”灯灭；B、WHK置“0”位，分断空气开关LZK。
低压开关柜调试运行和维护操作手册(顺特)资料
低压开关柜调试、运行和维护操作手册顺特电气设备有限公司一、低压开关柜正常使用条件1．安装使用地点海拔高度：不高于2000米，当安装使用地点海拔超过2000米时，要进行特殊设计。
2．空气温度：-5°C~+40°C。
3．空气湿度：在最高温度为+40°C时，相对湿度不超过50%；在较低温度时，允许有较大的相对湿度（如＋20℃时允许为90%），但要考虑到由于温度变化可能产生的凝露。
4．无火灾、爆炸危险，没有足以破坏绝缘的腐蚀性气体，没有激烈震动和冲击，如安装场所有爆炸危险，应采用防爆电器，如安装场所污染较严重，设计时要加以特殊考虑。
5．设备安装时与垂直面的倾斜度不超过5°。
二、低压开关柜的分类按系统分类：1.一级配电设备：紧靠变压器，输出容量较大，如进线、联络柜。
2.二级配电设备：与变压器有一定距离，和进线柜有一段母线或电缆，如配电柜。
3.末级配电设备：远离供电中心，如电动机控制柜、终端配电箱及照明箱。
按结构特性和用途分类：1．开启式屏、固定面板式2．封闭式柜3．封闭式箱按供用途分类：1．动力中心（PC）2．电动机控制中心（MCC）按连接方式分类：1．固定式2．抽出式3．插拔式4．抽屉式三、低压开关柜的主要技术指标1．额定电压GB156-19932．额定频率3．额定电流GB/T762-19964．短路分断能力5．防护等级GB4208-1993IP□□固体(正负0.05) N(正负10%N) 液体0 无防护无防护1 φ50mm 50 90°垂直滴水2 φ12.5mm 10 15°滴水3 φ2.5mm 3 淋水4 φ1mm 1 溅水5 尘埃75μm 喷水6 密封浸水6．隔离度四、GCS低压成套开关设备1. 基本柜架：低压成套开关设备的柜架采用专用材料，配有模数为25毫米的安装孔，通过连接部件用自攻螺钉连接而成。
柜架有足够的机械强度，能承受所安装元器件的自重以及操作和短路时所产生的机械应力，同时不因成套开关设备的吊装、运输等情况损坏或影响成套柜及元器件性能。
ABB软启动器检修作业指导书
ABB软启动器检修作业指导书编制：审核：批准：XX年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述 (3)2. 设备组成及主要技术参数 (3)二、检修周期及内容 (6)1.检修周期 (6)2.检修内容 (6)三、检修准备 (6)1.人（作业人员资格及类别） (6)2.机（工器具） ......................................................................错误!未定义书签。
3.料（备品备件） (7)4.法（文件） (7)5.环（安全措施） (7)四、检修方法 (8)五、验收标准 (8)1.日常维护验收标准 (8)2.检修验收标准 (9)六、试车验收标准 (9)七、维护保养事项 (9)八、常见故障处理 (9)一、设备描述1.设备概述ABB软启动器尺寸小巧、崭新魅力的设计，是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，可以实现现场总线控制，易于设定、调试。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
2.设备组成及主要技术参数2.1设备示意图ABB软启动器参数设置方法软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
ABB PSS系列软启动器有3个旋转设定开关合一个2位拨动开关，对于各种不同的应用场合都能完成基本的参数设定。
1.启动曲线--设定启动时电压提升的时间说明:斜坡升压软起动。

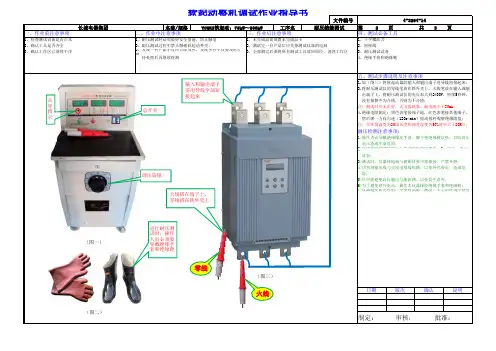

软起动整机调试作业指导书(75-500kW)
文件编号名称/规格工序名日期版次确认说明软起动整机调试作业指导书长城电器集团第 2 页 共 3 页一、作业前注意事项二、作业中注意事项三、作业后注意事项四、测试必备工具YCQR2软起动：75kW～500kW 4-3294-14五、测试步骤说明及注意事项1.如（图三）将软起动器的输入和输出端子用导线短接起来；2>连接被测体或拆卸时，必须保证高压输出“0”即在“复位” 状态；3>测试时，仪器接地端与被测体要可靠相接，严禁开路；4>切勿将输出线与交流电源线短路，以免外壳带电，造成危 然后朝一方向匀速（120r/min）摇动摇杆观察绝缘阻值；注：在环境温度为20摄氏度和相对湿度为90%时应大于20M Ω；1>操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压 电击造成生命危险；制定： 审核： 批准：耐压绝缘测试1、检查测试设备是否正常2、确认工具是否齐全3、确认工作区已清理干净1、耐压测试时必须做好安全措施，防止触电2、耐压测试过程中禁止触碰软起动外壳；3、发现一台产品不良应立即反应，发现多台不良要及时汇报， 待处理后再继续检测1、未完成品需放置未完成品卡2、测试完一台产品后应关掉测试仪器的电源3、全部测完后要将所有测试工具放回原位，清理工作区1、十字螺丝刀2、短接线3、耐压测试设备4、绝缘手套和绝缘靴7>仪器避免阳光直射，不要再高温、潮湿、多尘的环境中使用。
耐压检测注意事项：险；5>尽可能避免高压输出与地短路，以免发生意外；6>为了避免意外电击，操作本仪器橡胶绝缘手套和绝缘靴；3.将耐压测试仪的零线笔放在铁外壳上，火线笔放在输入或输 出端子上，将耐压测试仪的电压加大到2400V，持续5秒钟， 没有报警声为合格，否则为不合格；注：测试时应无击穿、无飞弧现象，漏电流小于30mA；4.绝缘电阻测定：黑色表笔接端子地，红色表笔接其他端子，（图一）（图二）（图三）调压旋钮击穿指示总开关进行耐压测试时，操作人员必须要穿戴绝缘手套和绝缘靴输入和输出端子需用导线全部短接起来火线零线火线搭在端子上，零线搭在铁外壳上。
软启动操作说明Microsoft-Word-文档
DGQ-C系列软起动装置使用说明书- １-●警示事项：●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品，我们将以优异的产品性能回报您的信任和厚爱！●本软起动器产品在安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本说明书。
必须由专业技术人员安装本软起动器。
严禁本软起动器输出部（U.V.W）接补偿电容器。
不得用兆欧表测量软起动器输入输出之间的绝缘电阻，否则可能因过压而损坏起动器内元器件。
软起动器或相关的其它设备应可靠接地。
设备维修时必须切断输入电源。
非专业人士不要自行拆卸、改装、维修本产品。
DGQ-C系列软起动装置使用说明书- ２-1 序1．1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。
该装置控制系统以DSP 为控制核心，采用最先进的电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。
为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。
DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。
通常情况下将电机的起动电流控制在额定电流的三倍左右。
并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。
不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。
1．2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。
（图一）DGQ-C系列软起动装置使用说明书- ３-1．3主要特点◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用；◆采用哈佛总线及整体化设计，减少系统连线，DSP 芯片生产工艺采用SMT 贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量；◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩；恒流起动方式可限制最大起动电流，但起动时间稍长。

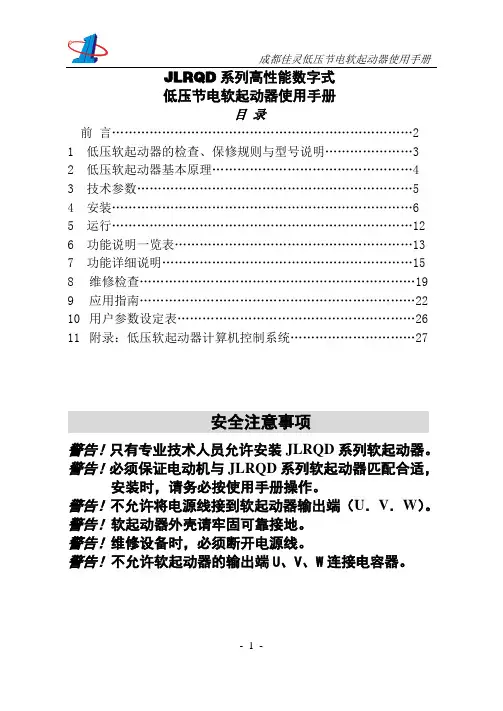

JLRQ系列低压软起动器说明书
JLRQD系列高性能数字式低压节电软起动器使用手册目录前言 (2)1 低压软起动器的检查、保修规则与型号说明 (3)2 低压软起动器基本原理 (4)3 技术参数 (5)4 安装 (6)5 运行 (12)6 功能说明一览表 (13)7 功能详细说明 (15)8维修检查 (19)9应用指南 (22)10用户参数设定表 (26)11附录：低压软起动器计算机控制系统 (27)安全注意事项警告！只有专业技术人员允许安装JLRQD系列软起动器。
警告！必须保证电动机与JLRQD系列软起动器匹配合适，安装时，请务必按使用手册操作。
警告！不允许将电源线接到软起动器输出端（U．V．W）。
警告！软起动器外壳请牢固可靠接地。
警告！维修设备时，必须断开电源线。
警告！不允许软起动器的输出端U、V、W连接电容器。
前言JLRQD系列高性能数字式软起动器是成都佳灵电气制造有限公司继中压、高压IGBT变频器后开发的新产品，采用高压大电流 SCR 模块作电力电子开关，16位单片机数字波形自动生成技术，先进的电压双斜坡型和限流型软起动方式。
其特点是起动电流平滑，起动时间可设定或自动调整，起动力矩可设定选择，具有软起动和软停车功能，节能运行功能，防振荡功能，可直接控制电动机运行，不需另加配电控制柜，同时控制板上配臵了微机通讯接口，便于实现群控。
JLRQD系列软起动器在节能运行时，最大节电率可达60％，平均节电15％。
有效地解决了电动机轻载节能运行问题。
成功解决了电动机起动时造成的较大起动电流对电网的影响和供电线路损耗增大以及对机械设备冲击等问题。
广泛应用于冶金、化工、建筑、水泥、矿山、环保等所有工业领域的电机传动设备，是传统的星三角起动、电抗器起动、自耦减压起动器最理想的更新换代产品。
JLRQD系列软起动器以其功能强大、产品可靠、体积小巧、安装方便、适用、实惠。
已经成功应用于各种行业的各类负载：水泵风机、抽油机、压缩机、橡胶搅拌机、传送带、深井泵破碎机、挤压成型机、球磨机等。
低压软启动调试作业指导书
低压软启动调试作业指导书作业指导书：低压软启动调试1. 背景介绍低压软启动是一种常用的电气控制设备，用于控制电动机的启动过程，以减少电动机的起动电流和启动冲击，保护电动机和电网设备。
本作业指导书旨在提供详细的低压软启动调试步骤和注意事项，确保调试过程顺利进行。
2. 调试前准备2.1 确认低压软启动设备的技术规格和参数，包括额定电流、额定电压、控制方式等。
2.2 确保调试现场安全，佩戴个人防护装备，确保电源和设备接地良好。
2.3 准备必要的工具和设备，如电压表、电流表、频率表、接地电阻测试仪等。
3. 调试步骤3.1 检查电气连接3.1.1 检查低压软启动设备的电源供应是否正确并稳定。
3.1.2 检查软启动器和电动机之间的电气连接是否正确，包括控制线路和电源线路。
3.1.3 检查低压软启动设备的接地是否良好，确保设备安全可靠。
3.2 软启动器参数设置3.2.1 根据实际需求，设置低压软启动设备的启动时间、加速时间、减速时间等参数。
3.2.2 配置软启动器的控制方式，如手动控制、自动控制或远程控制等。
3.3 软启动器基本功能测试3.3.1 手动控制测试：通过操作软启动器的按钮，检查电动机是否能正常启动、停止和反转。
3.3.2 自动控制测试：通过外部信号（如按钮、传感器等）触发软启动器，检查电动机是否能按预设的逻辑进行启动、停止和反转。
3.4 软启动器保护功能测试3.4.1 过载保护测试：通过增加电动机负载，检查软启动器是否能及时响应并保护电动机免受过载损坏。
3.4.2 短路保护测试：模拟电动机线路短路情况，检查软启动器是否能及时切断电源，保护电动机和电网设备。
3.4.3 缺相保护测试：模拟电动机供电相线缺失，检查软启动器是否能及时停止电动机，避免供电不平衡导致的故障。
3.5 软启动器通讯功能测试（如适用）3.5.1 配置软启动器的通讯参数，如通讯地址、通讯协议等。
3.5.2 通过上位机或监控系统，测试软启动器与其他设备之间的通讯是否正常，如数据传输、状态监测等。
SOLCON中压软起动器现场调试指导书
北京东方欣博通机电工程技术有限公司编号：ONBQCTD004NewBaronSOLCON中压软起动器现场调试规约(依据：GB/T19001-2000 idt ISO9001:2000标准)版本/修改： A/0编制：审核：批准：受控号：受控状态：年月日发布年月日实施1目的本作业指导书的目的是为东方欣博通公司现场服务人员调试-启动SOLCON中压软起动器提供指导。
2适用范围本作业指导书涵盖现场调试全过程活动。
3职责执行本文件是现场服务工程师的职责。
4工作流程4.1 调试准备工作：4.1.1 接收任务：由部门主管或协调员向指定现场服务人员分发任务书。
服务人员得到口头或书面通知。
4.1.2 任务核对：现场服务人员在接到任务后，应仔细阅读该项目技术协议书及相关图纸，资料等。
了解技术协议规定的服务范围，核对设备等级，控制方式，提供资料数目，所需备件或其它元器件等。
4.1.3 确认任务：现场服务人员在收到任务后应立即向相应的客户确认调试任务。
请用户应填写“SOLCON 中压软起动器现场调试确认书”确认内容包括软启动台数，安装情况，现场是否具备调试及带负载条件。
调试条件：现场室内环境及照明条件，低压控制电源是否具备，请用户准备4-20KW低压电机等。
带载条件：高压柜应调试完毕，高压电缆已做好并通过耐压试验，高压电机应具备运行条件，负载及工艺装置应符合运行条件等。
4.1.4准备调试计划及培训计划等文件：在得到用户调试确认后，根据机器数量及现场情况准备调试计划，日程安排及培训计划等文件，并通知用户安排人员协助调试。
4.1.5 准备资料及调试工具：准备该项目相关资料，图纸及向用户提供的资料，准备调试工具，准备备件或其它元器件。
4.1.6 填写出差申请现场服务人员在完成以上工作后，应填写出差申请。
出差申请表应体现：项目号，调试任务，调试确认，调试计划，准备工作等内容。
4.2 现场软启动器的检查确认4.2.1现场调试前确认项目a)软起动器控制方式的确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
独山子石化电网标准化作业指导书
1、适用范围
本作业指导书适用于独山子石化大炼油第一联合装置ABB低压软启动PSTB570-600-70调试作业。
2、引用文件
本作业指导书引用以下标准：
ISXF132001C2005 07-2007 ABB低压软启动使用手册
3、作业流程
检修标准化作业施工流程图说明：
独山子石化电网标准化作业指导书
A、
独山子石化电网标准化作业指导书B、
独山子石化电网标准化作业指导书C、
独山子石化电网标准化作业指导书
4、作业准备阶段
4.1准备工作安排
独山子石化电网标准化作业指导书4.2人员要求及人员分工
独山子石化电网标准化作业指导书
4.3 作业工器具及材料试验设备准备
准备人：DX-( )DS-( )收回人：DX-( )DS-( )
独山子石化电网标准化作业指导书4.4作业危险点分析及安全控制措施
独山子石化电网标准化作业指导书
5、标准化作业阶段
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
独山子石化电网标准化作业指导书
附件：
开停机操作
1 励磁设备完好性检查
A、开机前给励磁装置送入~380V、直流220V电源，励磁装置“交流电源”、“直流电源”灯亮；
B、调节方式旋钮置“手动”位；
C、合空气开关LZK，WHK置“调试”位，触摸屏上“COM”灯闪烁，有正常数据显示；经延时自动投励，“励磁工作”灯亮，励磁电压表、电流表出现
指示，励磁电流为初始值；
D、按“增磁”、“减磁”按钮，观察励磁电压表、电流表指示应随之均匀变化；
E、将WHK置“0”位，励磁电压表、电流表回零，触摸屏关。
2 开机操作
A、WHK置“工作”位，触摸屏上“COM”灯闪烁，有正常数据显示；
B、调节方式旋钮置“自动”位（也可在“手动”位）；
C、1DL开关合闸后，定子电流表指针摆向满刻度，电机开始启动，“电机运行”灯亮，功率因数表严重滞后；
D、静态励磁装置自动投励（延时方式或定子电流降低方式），仪表板“励磁工作”灯亮，励磁电压表、电流表指示励磁初始值；
E、电机加速并进入亚同步状态，定子电流表指示减小；
F、旋转整流器控制模块投励，电机进入同步，功率因数表超前，定子电流减小到额定值以下，启动结束；
3 停机操作
A、1DL开关分闸后，励磁装置会自动灭磁，励磁电压表、电流表指示回零，仪表板“电机运行”灯灭、“励磁工作”灯灭；
B、WHK置“0”位，分断空气开关LZK。
