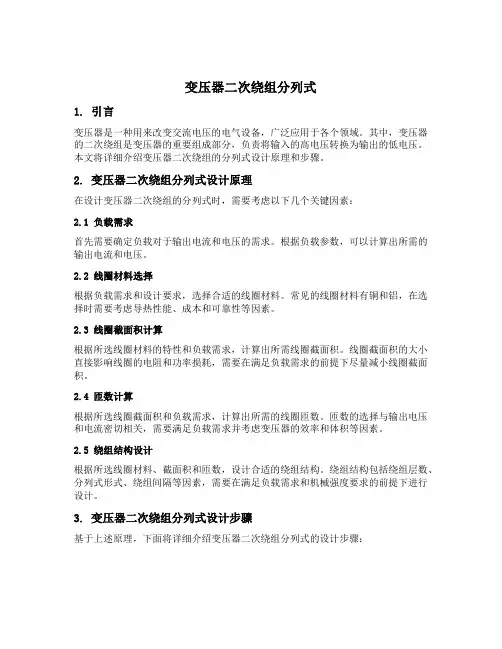

变压器二次绕组分列式
变压器二次绕组分列式1. 引言变压器是一种用来改变交流电压的电气设备，广泛应用于各个领域。
其中，变压器的二次绕组是变压器的重要组成部分，负责将输入的高电压转换为输出的低电压。
本文将详细介绍变压器二次绕组的分列式设计原理和步骤。
2. 变压器二次绕组分列式设计原理在设计变压器二次绕组的分列式时，需要考虑以下几个关键因素：2.1 负载需求首先需要确定负载对于输出电流和电压的需求。
根据负载参数，可以计算出所需的输出电流和电压。
2.2 线圈材料选择根据负载需求和设计要求，选择合适的线圈材料。
常见的线圈材料有铜和铝，在选择时需要考虑导热性能、成本和可靠性等因素。
2.3 线圈截面积计算根据所选线圈材料的特性和负载需求，计算出所需线圈截面积。
线圈截面积的大小直接影响线圈的电阻和功率损耗，需要在满足负载需求的前提下尽量减小线圈截面积。
2.4 匝数计算根据所选线圈截面积和负载需求，计算出所需的线圈匝数。
匝数的选择与输出电压和电流密切相关，需要满足负载需求并考虑变压器的效率和体积等因素。
2.5 绕组结构设计根据所选线圈材料、截面积和匝数，设计合适的绕组结构。
绕组结构包括绕组层数、分列式形式、绕组间隔等因素，需要在满足负载需求和机械强度要求的前提下进行设计。
3. 变压器二次绕组分列式设计步骤基于上述原理，下面将详细介绍变压器二次绕组分列式的设计步骤：3.1 确定负载需求首先需要明确负载对于输出电流和电压的要求。
根据负载参数，可以计算出所需输出电流和电压。
3.2 选择合适的线圈材料根据负载需求和设计要求，选择合适的线圈材料。
常见的线圈材料有铜和铝，在选择时需要考虑导热性能、成本和可靠性等因素。
3.3 计算线圈截面积根据所选线圈材料的特性和负载需求，计算出所需的线圈截面积。
线圈截面积的大小直接影响线圈的电阻和功率损耗，需要在满足负载需求的前提下尽量减小线圈截面积。
3.4 计算线圈匝数根据所选线圈截面积和负载需求，计算出所需的线圈匝数。
双分裂变压器一次绕组容量和二次绕组容量
双分裂变压器一次绕组容量和二次绕组容量一个双分裂变压器是一种特殊类型的变压器，它包含两个独立的一次绕组和两个独立的二次绕组。
这种设计允许用户将不同的电压或频率应用于不同的绕组。
在本文中，我们将详细介绍双分裂变压器的一次绕组容量和二次绕组容量。
首先，让我们了解一下双分裂变压器的基本原理。
双分裂变压器由两个相同或不同的独立绕组组成，这些绕组通常由独立的线圈构成。
一次绕组通常连接到输入电源，而二次绕组可以连接到输出负载。
一次绕组容量是指变压器在其一次绕组上能够承受的最大电压或电流。
容量通常以单位安培（A）或千伏安（kVA）表示。
容量的选择与需求相关，取决于一次绕组上的电压和电流要求。
一次绕组的容量应根据电源的供应能力以及所需的负载电流进行选择。
二次绕组容量是指变压器在其二次绕组上能够承受的最大电压或电流。
与一次绕组一样，二次绕组的容量也以单位安培（A）或千伏安（kVA）表示。
容量的选择取决于所需的输出电压和电流以及连接的负载要求。
在选择双分裂变压器的一次绕组和二次绕组容量时，我们需要考虑以下几个因素：1. 输入电源的容量：一次绕组的容量应与输入电源的容量相匹配，以确保变压器能够承受输入电源提供的最大电压和电流。
2. 输出负载的容量：二次绕组的容量应与连接的负载的容量相匹配，以确保变压器能够提供所需的输出电压和电流。
3. 安全因素和备用容量：为了确保变压器的可靠性和安全性，我们通常会选择稍微超过电源和负载容量要求的容量。
这种超出的容量称为备用容量，可以提供一些余量来应对突发负载或电源波动等情况。
此外，还应考虑变压器的效率和温升。
容量选择过小会导致变压器在负载过重时过热，而容量选择过大则会导致变压器效率低下。
因此，容量的选择应综合考虑多个因素来实现最佳性能。
综上所述，双分裂变压器的一次绕组容量和二次绕组容量应根据输入电源和输出负载的要求进行选择。
容量的选择应综合考虑电源容量、负载容量、安全因素和备用容量，以及变压器的效率和温升等因素。
双分裂变压器总体方案
附件一 10kV 双分裂欧式箱变技术参数
序号 高压
1 单元
2 低压单元
变压器单 3
元
4
外壳
名称
负荷 开关பைடு நூலகம்
熔断器 避雷器
环网柜 框架断
路器 浪涌保
护器 低压柜
变压器 箱变 壳体
项目 额定电压 额定频率 主回路额定电流 主回路额定短时耐受电流 主回路额定峰值耐受电流 工频耐受电压、相间、对地及 普通断口/隔离断口 雷电冲击耐受电压、相间、对 地及普通断口/隔离断口 额定电压 额定电流 短路分断能力 额定电压 持续运行电压 标称放电电流 标称放电电流残压
-4-
⑽阻抗电压（主分接）、短路阻抗和负载损耗的测量 ⑾空载损耗及空载电流的测量 ⑿外施耐压试验 ⒀感应耐压试验 ⒁雷电冲击试验 ⒂局部放电试验 现场试验 ⑴外观检查 ⑵线圈直流电阻测量； ⑶检查所有分接头的电压比； ⑷检查变压器的三相接线组别； ⑸线圈的绝缘电阻、吸收比或极化指数； ⑹线圈的交流耐压试验； ⑺测量与铁芯绝缘的各紧固件及铁芯接地引出线对外壳的绝缘电阻； ⑻相序检查； ⑼控制保护设备调试和试验； ⑽在正式投运前进行 5 次空载投运观察运行情况； ⑾卖方安装说明书规定的其他试验项目。

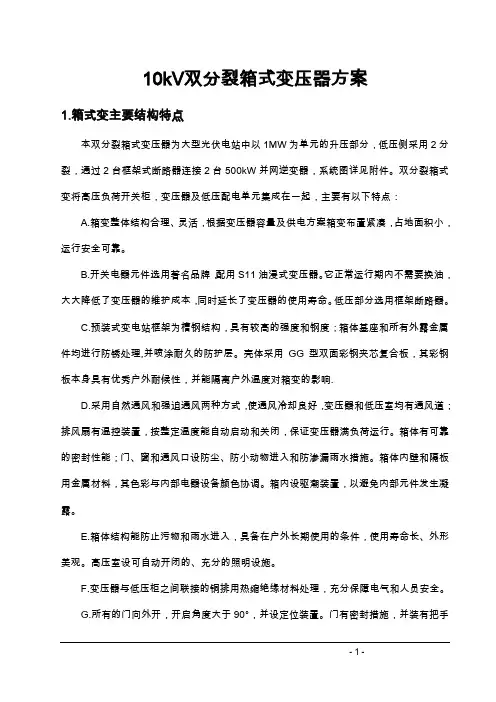

10kV双分裂箱式变压器方案
1.箱式变主要结构特点
本双分裂箱式变压器为大型光伏电站中以 1MW 为单元的升压部分，低压侧采用 2 分 裂，通过 2 台框架式断路器连接 2 台 500kW 并网逆变器，系统图详见附件。双分裂箱式 变将高压负荷开关柜，变压器及低压配电单元集成在一起，主要有以下特点：
A.箱变整体结构合理、灵活，根据变压器容量及供电方案箱变布置紧凑，占地面积小， 运行安全可靠。
箱式变的金属骨架、高、低配电装置及变压器部分的金属支架均有符合技术条件的接 地端子，并与专用接地导体可靠地连接在一起。箱式变高、低压配电装置及变压器部分的 专用接地导体应相互联接，否则应通过专用的端子可靠地连接在一起，箱式变的所有高、 低压设备的非带电金属裸露部分均应可靠接地，门及在正常运行条件下可抽出部分应保证 在打开或隔离位置时仍可靠接地。 2.4 箱式变的电气设备
双绕组变压器共12页文档
双绕组变压器变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。
在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。
因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。
因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。
一般提供60Hz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。
电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。
各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。
分裂变与双绕组的区别
分裂变与双绕组变压器的区别引言：在电力系统中，变压器是实现电能传输和分配的关键设备。
根据不同的设计和构造，变压器可分为多种类型，其中分裂变（又称分裂绕组变压器）和双绕组变压器是两种常见的形式。
本文将详细探讨分裂变与双绕组变压器的定义、结构特点、工作原理以及它们之间的主要区别。
一、分裂变（分裂绕组变压器）1. 定义：分裂变是一种特殊类型的变压器，它具有至少两个独立的高压绕组或低压绕组，这些绕组可以串联或并联使用，以适应不同的电网运行条件。
2. 结构特点：- 分裂变的每个绕组都可以独立承载一部分负荷。
- 它通常用于需要高灵活性和可靠性的场合，如大型发电厂或变电站。
- 分裂变的设计允许它在绕组之一发生故障时，仍能继续运行，从而提高了系统的可靠性。
3. 工作原理：- 分裂变的两个绕组可以单独或同时工作，提供灵活的连接方式。
- 当两个绕组并联时，它们共同承担负荷；串联时，电压相加，电流保持不变。
二、双绕组变压器1. 定义：双绕组变压器是一种常规的变压器，具有一个高压绕组和一个低压绕组，用于实现电压的升高或降低。
2. 结构特点：- 双绕组变压器设计简单，广泛应用于各种电力系统。
- 它有一个主绕组和一个副绕组，两者之间通过磁芯耦合。
- 双绕组变压器通常不具备分裂变那样的冗余能力。
3. 工作原理：- 双绕组变压器通过电磁感应原理工作，高压侧输入的电能转换为低压侧的输出电能。
- 它的转换比例取决于绕组的匝数比。
三、分裂变与双绕组变压器的区别1. 绕组结构：- 分裂变具有多个独立的绕组，可以灵活配置；而双绕组变压器只有两个绕组，结构相对固定。
2. 可靠性和灵活性：- 分裂变由于其独特的设计，可以在部分绕组出现故障时继续运行，提高了系统的可靠性。
- 双绕组变压器在绕组故障时通常需要停机维修，可靠性相对较低。
3. 应用场合：- 分裂变适用于对可靠性要求极高的场所，如大型电站或重要配电网。
- 双绕组变压器则因其结构简单、成本较低而广泛应用于各种规模的电力系统。

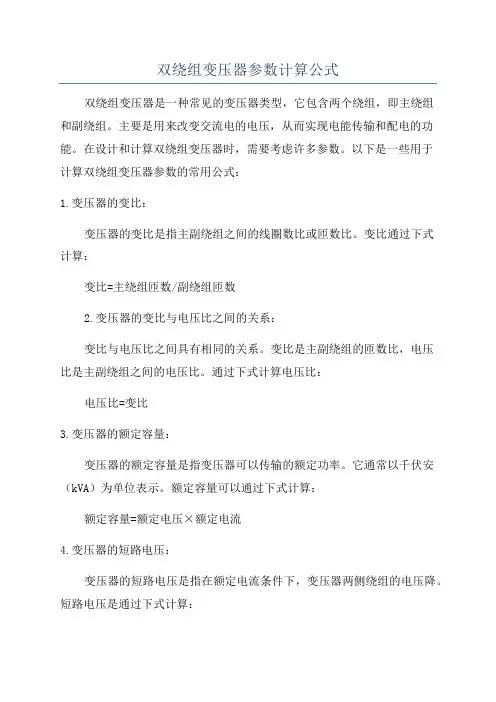

双绕组变压器参数计算公式
双绕组变压器参数计算公式双绕组变压器是一种常见的变压器类型，它包含两个绕组，即主绕组和副绕组。
主要是用来改变交流电的电压，从而实现电能传输和配电的功能。
在设计和计算双绕组变压器时，需要考虑许多参数。
以下是一些用于计算双绕组变压器参数的常用公式：1.变压器的变比：变压器的变比是指主副绕组之间的线圈数比或匝数比。
变比通过下式计算：变比=主绕组匝数/副绕组匝数2.变压器的变比与电压比之间的关系：变比与电压比之间具有相同的关系。
变比是主副绕组的匝数比，电压比是主副绕组之间的电压比。
通过下式计算电压比：电压比=变比3.变压器的额定容量：变压器的额定容量是指变压器可以传输的额定功率。
它通常以千伏安（kVA）为单位表示。
额定容量可以通过下式计算：额定容量=额定电压×额定电流4.变压器的短路电压：变压器的短路电压是指在额定电流条件下，变压器两侧绕组的电压降。
短路电压是通过下式计算：短路电压=（实际测量的短路电压）/（额定电流）5.变压器的效率：变压器的效率是指变压器从输入端到输出端的电功率的比例。
它可以通过下式计算：效率=(输出功率/输入功率)×100%6.变压器的电流比：变压器的电流比是指主绕组和副绕组之间的电流比。
电流比可以通过下式计算：电流比=主绕组电流/副绕组电流7.变压器的无载损耗：变压器的无载损耗是变压器在无负载条件下的损耗。
它可以通过下式计算：无载损耗=铁损耗+铜损耗8.变压器的电压调节率：变压器的电压调节率是指变压器副绕组输出电压相对于额定电压的变化百分比。
它可以通过下式计算：电压调节率=(额定电压-输出电压)/额定电压×100%9.变压器的短路阻抗：变压器的短路阻抗是指变压器在短路状态下的阻抗。
它可以通过下式计算：短路阻抗=（短路电压）/（短路电流）这些公式可以帮助工程师在设计和计算双绕组变压器时确定各个参数。
在实际应用中，还需要考虑其他因素，如温升、冷却方式、绝缘等级等。
分裂式绕组变压器
分裂式绕组变压器
变压器的高压侧只有一个绕组，而低压侧有两个电压相同、阻抗相同、容量相同、接线组别相同的绕组，从高压绕组到低压绕组之间的阻抗较小，但是两个低压绕组之间的阻抗很大。
主要用于向大型发电机厂用电供电，两台互相备用的电机可以接在两个低压绕组上，由于两个低压绕组之间的阻抗很大，所以互相之间的影响也比较小。
如果一个低压绕组故障，另一个低压绕组还能继续运行。
待研究
分裂变压器的阻抗计算
二线圈双分裂变压器，它有一个高压线圈和两个分裂的低压线圈。
穿越阻抗指的是两个低压线圈并联时，高低压线圈间的阻抗。
半穿越阻抗指的是当两个低压线圈中的任一个开路，另一个低压线圈对高压的阻抗。
分裂阻抗是指两个低压线圈之间的阻抗。
分裂系数是分裂阻抗与穿越阻抗之比。
分裂变压器低压侧的短路电流计算
先按高低压绕组容量的比例，把以高压绕组额定容量为基准的半穿越短路电抗折算为低压分裂绕组的电抗值，再根据双卷变压器短路电流估算法。
某分裂变压器容量63/35-35MVA ，低压侧额定电压为10KV ，以高压绕组额定容量为基准的半穿越短路电抗为17%，求变压器低压侧的短路电流。
低压侧绕组的电抗值 =0.17x35/（35+63）=0.0607 低压侧额定电流 =35000/ =2020A 低压侧短路电流 = =2020/0.0607=33.29KA X
d I
e
103x I "
X I d
e /。
(word完整版)分裂变压器运行特点
分裂变压器的特点：是多绕组变压器中的一种型式，和普通多绕组变压器的不同点：它的低压绕组中分裂成容量相等的几个支路,这几个支路没有电气上的联结，而仅有较弱的磁的联系.运行方式有三种：穿越运行，半穿越运行，分裂运行.分裂变压器的优势：1)分裂变压器低压绕组的一个分支发生短路时，另一个分支的负载仍可在接近90%的电压下维持运行。
2)制造成本低3)同容量时，体积小常用于：发电厂厂用电，电炉厂移相整流变压器，1）轴向分裂式双绕组变压器的运行原理接线图：2）轴向分裂式双绕组变压器的等效图3）轴向分裂式双绕组变压器的运行特点：如果忽略变压器的负载损耗，可以近似地认为各分支的阻抗Z等于电抗。
当高压绕组的电压为额定值时，可以写出低压绕组两个分支的电压降△U31(%）=U3 （%）—U1 (％)〔（1+K F/4) β1 sinφ1+（1-K F/4）β2 sinφ2〕 =U K (％）△U32（％）=U3 （%) –U2 （%）〔(1+K F/4) β2 sinφ2+（1—K F/4) β1 sinφ1〕=U K （％)β1=I1/ I nβ2=I2/ I nI n= I1n+ I2n式中β1β2—低压绕组两个分支的负载系数。
I n—低压绕组两个分支的额定电流之和(A）;φ1 φ2—低压绕组两个分支的负载功率因数角；U K (％）—穿越阻抗电压百分数。
将上述两式相减,得出低压绕组两个分支的电压差△U21（％）=U2 (％)－U1 （%）＝U K （％) K F (β1 sinφ1－β2 sinφ2) /2当低压绕组一个分支短路时，可以写出该分支的短路电流倍数βk=100/ U B （%）＝100/(1+K F/4) /U K (％)式中U B （％）―半穿越阻抗电压百分数当分支1短路时，U1＝0, sinφ1＝1，β2=βk，可以写出低压绕组另一个分支2的残压U2 （%）＝△U21（%)＝U K （%)（K F/2)〔 100/（1+K F/4）/U K （％）－β2sin φ2〕＝200 K F /（4+K F)－U K (％)（K F/2) β2 sinφ2举列:对于220kV级分裂变压器，通常U K (％)≤14， 3.2<K F<3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绕组变压器和双分裂变压器的方案对比
1.双分裂变压器的优缺点：
A.能有效地限制低压侧短路电流，可以选轻量级断路器。
但是即使双绕组短路电流也就30KA左右，而1MW变压器的使用交流断路器最小50KA，所以双绕组和双分裂断路器的规格是一样的。
B.分裂变压器在制造上复杂，例如当低压绕组产生接地故障时，很大的电流流向一侧绕组，
在分裂变压器铁芯中失去磁的平衡，在轴向上产生巨大的短路机械应力，必须采取坚实的支撑机构。
因此，在造价上分裂变压器约比同容量普通变压器贵15~%20%。
C.在配电系统中，在应用分裂变压器对两段母线供电时，当一段母线发生短路时，除能有
效地限制短路电流外，还能使另一段母线上电压保持一定水平，不致影响用户的运行。
但是光伏是发电系统，这个优势不存在。
一个逆变器短路，在断路器保护之前，短路点会从另一台逆变器和电网吸收能量，另一台逆变器的电能也不能输到电网，和双绕组一样。
断路器保护后，双绕组和双分裂都可以继续工作，保护是一样的。
但是双绕组保护时间更短，更安全。
D.双绕组和双分裂在其他方面具有相同的可靠性
变压器偶发性过流可靠性：
《GB 17211干式变压器负载导则》中定义：三相额定容量不超过100MVA变压器电流可以允许过载到1.5倍额定电流。
当在1.5倍变压器额定电流下允许，所经历的的时间为变压器寿命的3%时，有载分接开关可不作分接变换。
变压器偶发性过压可靠性：
《GB 1094.1-2007 电力变压器第1部分：总则》中定义：电压110~500KV级电力变压器（包括自耦变压器）关于额定电压的短时工频电压升高倍数的持续时间应符合下表：
由此，10KV/20KV/35KV配电变压器过电压能力可以参考上表。
《JB/T 10217-2000 组合式变压器》中定义：10KV组合式变压器设备最高电压为12KV，即为额定电压的120%。
2.双分裂变压器与双绕组变压器价格差异：
以油户外浸箱式变压器（目前户外用变压器主流类型，成本较箱式干变有优势）为列，除变压器本体双绕组比双分裂价格少5%左右外，户外箱式变压器其余部件的价格双绕组变压器依然比双分裂变压器有优势（主要原因为双分裂变压器次级线圈比双绕组变压器多1支，由此双分裂变压器次级线圈的电气元件数量为双绕组变压器的2倍），一般双绕组变压器依然比双分裂变压器其余部件价格少5%左右，以下具体举例比较：
2022-4-26 华为保密信息,未经授权禁止扩散第3页, 共6页
2022-4-26 华为保密信息,未经授权禁止扩散第4页, 共6页
综合分析：相同容量的双绕组变压器比双分裂变压器节省大约2分/W。
2022-4-26 华为保密信息,未经授权禁止扩散第5页, 共6页
3.具体应用场合对价格的影响
以上面的报价规格为基础，当因为具体应用场合导致规格变化时，对价格的影响如下：
2022-4-26 华为保密信息,未经授权禁止扩散第6页, 共6页。
