发电机碳刷更换注意事项

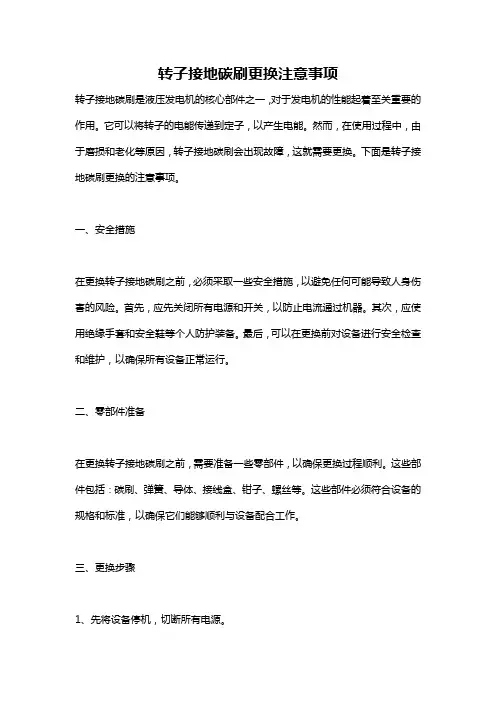

转子接地碳刷更换注意事项
转子接地碳刷更换注意事项转子接地碳刷是液压发电机的核心部件之一，对于发电机的性能起着至关重要的作用。
它可以将转子的电能传递到定子，以产生电能。
然而，在使用过程中，由于磨损和老化等原因，转子接地碳刷会出现故障，这就需要更换。
下面是转子接地碳刷更换的注意事项。
一、安全措施在更换转子接地碳刷之前，必须采取一些安全措施，以避免任何可能导致人身伤害的风险。
首先，应先关闭所有电源和开关，以防止电流通过机器。
其次，应使用绝缘手套和安全鞋等个人防护装备。
最后，可以在更换前对设备进行安全检查和维护，以确保所有设备正常运行。
二、零部件准备在更换转子接地碳刷之前，需要准备一些零部件，以确保更换过程顺利。
这些部件包括：碳刷、弹簧、导体、接线盒、钳子、螺丝等。
这些部件必须符合设备的规格和标准，以确保它们能够顺利与设备配合工作。
三、更换步骤1、先将设备停机，切断所有电源。
2、找到旧的碳刷，用钳子将其取出。
3、检查旧碳刷的磨损程度和缩短长度。
如果它们比规定值短，则必须更换。
4、将新碳刷导体插入接线盒中，然后将其固定。
5、使用弹簧将新的碳刷与导体连接。
6、将新的碳刷插入碳刷座中，然后确保碳刷接触良好，有弹性。
7、固定新碳刷。
8、最后，重新连接电源和开关。
四、检查和测试安装新的转子接地碳刷后，需要进行一些检查和测试，以确保所有部件正常工作。
对于测试，可以进行一些静态测试，如电阻测量、测试回路等。
还可以进行一些动态测试，如电压测试、负载测试等。
只有在所有测试和检查通过后，设备才能启动正常工作。
综上所述，更换转子接地碳刷是液压发电机维护的一项重要工作，它关系到设备的性能和效率。
在更换时，我们必须注意安全，准备好必需的零部件，按照正确的步骤进行更换，进行测试和检查，以确保设备能够正常工作。
发电机集电环碳刷的工作原理介绍及维护建议
发电机集电环碳刷的工作原理介绍及维护建议摘要：分析发电机集电环碳刷的工作原理，提出碳刷维护建议。
关键词：集电环；碳刷；磨损；电流；压力1、概述对于汽轮发电机来说，集电环碳刷一直是一个薄弱环节。
它是静止部件（碳刷）和滑动部件（集电环）的直接接触部位，是励磁调节器向转子绕组输送电流的关键部件，受到多方面因素的影响。
我厂二期4×600MW和三期2×1000MW汽轮发电机组励磁系统都采用机端自并励有刷励磁形式。
自去年以来，二期、三期发电机碳刷和集电环接触面温度偏高，特别是三期的发电机碳刷和滑环接触面温度高达134℃，影响到发电机的正常运行。
本文主要从发电机集电环碳刷的工作原理介绍入手，分析集电环碳刷磨损发热的途径和原因，提出碳刷在运行中的维护建议。
2、发电机集电环碳刷的工作原理碳刷是旋转机械的固定部分和转动部分之间传递能量或信号的装置。
在同步发电机上，碳刷是把同步发电机转子运行所需的励磁电流通过集电环导入转子线圈，起传导励磁电流的作用。
碳刷总成由刷架、刷盒、压簧、碳刷（包括刷辫）等组成，励磁电流从正极直流母排流经刷架、碳刷，并通过集电环正极进入转子线圈后从负极流出。
转子集电环以热套形式固定在转子大轴上，集电环下装有绝缘套筒，用以和转子本体隔离。
转子正负集电环之间装有离心风扇，刷架两端装有绝缘隔板。
运行中，集电环以每分钟3000转的速度旋转，碳刷则与集电环滑动接触导通励磁电流。
集电环结构示意图如下：3、集电环碳刷磨损的几种途径碳刷和集电环工作面的磨损有两种：一种是纯机械磨损；还有一种是在电流作用下的电气磨损和机械磨损。
（1）纯机械磨损：碳刷和集电环表面相接触，由于压簧压力作用和材料弹性变形的缘故，使直接接触部分相互嵌入。
当相对滑动时，碳刷和集电环摩擦作用而形成磨损，碳刷磨损面会出现粉粒脱落后而划出的纹道，而集电环也会出现金属纹路。
（2）电流作用下的电气磨损和机械磨损：碳刷在电流作用下，不仅有机械磨损，还有电气磨损。
电气规程题库
规程试题库一、填空：1、我公司共装设两台C135（抽汽）/N150MW（纯凝）凝汽式燃煤单元制汽轮发电机组，最高电压等级为110kV，母线采用双母室内配电装置无人值守的升压站，共有七回出线。
2、我公司设有一台启动备用变压器作为机组的启动电源。
3、升压站配置有NCS控制系统，运行人员由操作员站完成对升压站开关、隔离开关的远方操作监视、电量的计量及与调度的通讯。
4、发变组单元有发电机、主变、厂高变和励磁变，发电机采用WX21Z-085LLT型汽轮发电机组，发电机出口电压为15.75KV。
5、发电机定子线圈、转子线圈、定子铁芯及其它部件采用空气冷却，发电机配置有6组空气冷却器，并配置泄漏检测装置。
6、主变采用SFP10-180000/110强迫油循环风冷变压器，厂高变采用SF9-25000/15.75自然循环风冷变压器，启备变采用SFZ9-25000/110自然循环风冷变压器，励磁变采用干式变压器。
7、发电机励磁方式采用机端自并励方式，发电机启动时由外部交流电源整流为直流电源启励。
8、6KV高压厂用系统采用三角形接线的双绕组变压器供电，正常运行时由发电机出口15.75KV系统通过厂高变降压供电，机组启动或停机时由110kV母线经启动备用变压器降压供电。
9、发电机的额定容量176.471 MVA；额定功率150MW；定子额定电压15.75KV；定子额定电流6468.9A；额定功率因数0.85滞后；额定励磁电压248.3 V；额定励磁电流1344.2A；定转子绝缘等级F。
10、发电机进口风温40℃；发电机出口风温90℃；定子线圈极限温度125℃；定子铁芯极限温度120℃；转子线圈极限温度105℃；轴承润滑油进口温度45℃；轴承润滑油回油温度65℃；空气冷却器进水温度≤33℃；空气冷却器出水温度≤38℃；额定进水压力0.17-0.4Mpa(g)。
11、励磁变压器型号ZSCB9—1250∕15.75；额定容量1250 kVA；初级电压15.75 kV；次级电压0.49kV；接线组别Yd-11；励磁电流1344.2A；冷却方式自然风冷。
更换励磁机碳刷操作步骤及注意事项
更换碳刷操作规定
一、碳刷冒火的处理
1、调整弹簧及碳刷间隙检查电流是否分布平衡；
2、更换较短碳刷；
3、用白布蘸酒精或凡士林轻轻擦拭滑环；
4、适当调整弹簧压力，使之均匀；
5、采取以上措施无效时，汇报值长，通知检修处理。
二、更换碳刷注意事项
1、更换碳刷时应遵守安规中的有关规定：工作中要戴绝缘手套和使用有绝缘把手的工具，穿绝缘靴或站在绝缘垫上。
2、一组刷架每次更换一块，每个电极上电多不超过两块；
3、新旧碳刷型号必须一致，并检查其硬度符合要求，刷辩连接牢固，接触面积应在70%以上，接触面积太小时，应用纱纸等工具修整；
4、更换碳刷前，应在发电机保护柜上解除发电机转子接地保护压板15XP和16XP；
5、更换碳刷时，应减小发电机无功到2KVa左右，励磁电流较小时进行；
6、更换碳刷时，特别注意不要使带电的碳刷部分，通过工具或人体，与设备外壳或大地短路。
三、碳刷更换步骤
（一）拆除碳刷
1、打开励磁机滑环防护罩；
2、解除碳刷弹簧；
3、小心拆除碳刷刷辫；
4、将碳刷提出。
（二）安装碳刷
1、碳刷装入刷握内，用手轻压后提出，检查碳刷与滑环接触情况，若接触面积太小，应进行修整。
2、装好碳刷后，压好刷辩；
3、压好碳刷弹簧，碳刷在刷窝无卡涩及跳动现象。
4、恢复励磁机滑环防护罩。
发电机碳刷维护标准1.
发电机碳刷维护标准一、检查维护方法：1、检查碳刷是否接触良好，无卡塞，在刷握内能自由活动，电刷在刷框内应有0.1~0.2mm的间隙，更换摇摆和滞涩的电刷。
2、电刷软线连接完整，接触牢固，无接地现象。
3、检查碳刷与铜辫的接触及励磁回路中各部螺丝是否松动。
4、用弹簧称检查电刷压力,，正常碳刷压力应该为1.5—2.0公斤，各碳刷压力差别不应超过10%，1—3#发电机不符合要求时对恒压簧进行更换，4#发电机调整压力使其均匀。
5、边缘无破碎，不能过短，剩1/3高度（低于20mm）应更换碳刷。
6、使用红外线测温仪检查各碳刷及刷辫连接线等处温度，各处温度没有显著差别，不超过100℃,连接线不发热，温度不超过75℃。
7、刷握、刷架清洁无垢，必要时用毛刷清扫。
每天4点班对1—4#发电机用干净白布侵少许酒精擦试滑环。
8、查出有破碎、研磨不良、压力不均匀、牌号不对等现象，应予以消除9、检查碳刷的振动、跳动不应过大10、检查汽轮机油有无外泄，甩到集电环上及碳刷上。
二、注意事项：1、进行碳刷调整前，应尽量降低发电机无功，减少励磁电流，必要时可转移部分负荷，以减少碳刷冒火。
2、进行碳刷调整时，应有专人监护，工作人员应穿绝缘鞋，工作服袖口应扣好，注意防止转动机械及异物飞出伤人，同时应特别注意防止励磁回路发生短路和接地，工器具不能相互传递，女工应将长发或辫子卷在帽子内。
3、工作时不得同时接触两极或一极与接地部份，也不能两个人同时进行工作。
调整、清扫碳刷及滑环时，须有实践经验的人员进行。
4、碳刷必须逐个进行调整，禁止用两手同时碰触励磁回路和接地部分，或两个不同极的带电部分。
发现碳刷严重发热或火花较大时，严禁直接提起该碳刷，必须先从未冒火及发热不很严重的碳刷开始调整，待火花减小，碳刷烧红开始转暗后方可调整该碳刷。
5、若检查转子碳刷刷框、刷架及转子滑环表面炭末、灰尘较多，引起碳刷冒火时，应及时报告车间，用干净的压缩空气进行吹扫。
6、同一台机组使用的碳刷必须一致，不可掺插使用，每次更换碳刷时必须使用同一厂家，同一型号的碳刷。
发电机碳刷的常见问题和日常维护
发电机碳刷的常见问题和日常维护良好的运行维护方式可延长发电机碳刷的使用寿命，降低碳刷引起的机组故障，本文就发电机碳刷常见问题及日常维护进行分析。
标签：碳刷问题维护引言碳刷用于电机的换向器或滑环上，作为导出或导入电流的滑动接触体，是电机动静接触和交换能量的设备，碳刷的良好维护，对机组的安全运行起着至关重要的作用。
碳刷在发电机滑环上运行时，在其接触面上形成一层均匀、适度、稳定的氧化膜，这是运行良好的主要标志之一。
因为这层氧化膜的存在，改变了碳刷与滑环的接触特性、减少了摩擦、降低磨损、延长使用寿命。
氧化膜是一种复合薄膜，其组成成分与碳刷型号及滑环的材料成分有关。
碳刷与滑环接触面积的大小，由发电机的转速、滑环材质的硬度、加工精度、偏摆度、碳刷的材质、碳刷上的压力大小等因素来决定。
一、碳刷选型的基本原则1.滑环振摆问题由于存在振摆，且振摆随转速的增加而加大，影响碳刷与滑环的良好接触。
在大振摆的前提下，对碳刷提出一个严峻的考验，为此，在振摆大的场合下，适当增加弹簧压力，或在碳刷压板之间选择良好的减震衬垫，对于改善换向有一定效果。
2.机械上的原因由于滑环偏心，转轴轴向串动，刷盒不正或碳刷与刷盒配合间隙不当，造成碳刷在刷盒内浮动受阻或卡住，弹簧压力不均，造成碳刷与滑环接触不稳定等。
3.电气上的原因由于滑动接触面间的导电微粒分布不均匀，氧化膜厚度不均匀等造成接触电阻大小不同。
有研究发现，外加电压小时，氧化膜绝缘，当电压升高到一定值时，氧化膜被击穿。
当击穿后，不管电流如何增加，由于导电点的增加、导电面积的扩大，则接触电压保持恒定。
4.滑动接触面间气体压力的影响碳刷滑动接触面与滑环表面作高速相对滑动时，由于碳刷在刷盒内晃动，造成碳刷弧面大于滑环弧面，形成了楔形空间。
在滑入边，当电机在高速运转时，粘附于滑环或滑环表面上且随之旋转的空气层进入楔形空间，对碳刷产生一个向上的作用力；而在碳刷滑出边同样也存在一个楔形空间，在电机高速旋转时，楔形空间里的空气同样会粘附于滑环表面被带走，对碳刷的弧面造成气吸现象，使碳刷受到一个向下的吸力。
发电机滑环故障检查及碳刷更换注意事项
发电机滑环故障检查及碳刷更换注意事项
1.外观检查：检查滑环的外观是否有裂纹、磨损或变形等情况。
如果有明显损坏，应及时更换滑环。
2.磨损检查：使用测微器等工具，测量滑环的磨损程度。
如果磨损超过允许范围，应更换滑环。
3.清洁检查：清洁滑环表面的灰尘和油污。
使用无水酒精或特殊清洁剂擦拭滑环表面，确保电流和信号的传递畅通。
4.润滑检查：检查滑环是否有足够的润滑油。
如果需要，可以添加适量的润滑油，以减少滑环磨损和摩擦。
碳刷更换注意事项：
1.断电操作：更换碳刷之前，务必先将发电机断开电源，避免触电危险。
同时，要等待发电机完全停止运转，确保安全。
2.确定位置：在更换碳刷之前，要确定碳刷的位置和方向。
通常，碳刷会有标记，应该正确对准碳刷槽，并保证方向正确。
3.清洁槽口：更换碳刷之前，应先将碳刷槽口内的灰尘和油污清除干净，以确保碳刷能够正常接触到滑环表面。
4.碳刷的选择：选择合适的碳刷进行更换。
不同规格的发电机可能需要不同类型和尺寸的碳刷。
在购买碳刷时，要选择与原有碳刷相同规格的产品。
5.安装调整：将新的碳刷插入碳刷槽中，确保与滑环表面保持适当的接触。
可以通过调整碳刷弹簧的紧度来控制接触力。
接触力过大或过小都会影响发电机的性能，因此要进行适当的调整。
总结：。
发电机滑环故障检查(处理)及碳刷更换注意事项
密级：工厂秘密目录一、滑环问题 (1)1 运行正常的滑环 (1)2 运行不正常的滑环 (2)二碳刷问题 (3)1 碳刷灼伤 (3)2 碳刷接触面积不够 (3)三碳刷的更换 (4)1 相碳刷更换 (4)附件1：典型碳刷表面 (9)附件1：发电机碳刷型号列表 (11)一、滑环问题1 运行正常的滑环运行正常的发电机滑环表面，滑道上有均匀的或深或浅的棕褐色的一层氧化膜，不仅保护了滑环的表面，同时亦保证了导电性。
如下图所示：或许某些滑道的表面颜色看起来有一些较浅色的痕迹，只要均匀，亦是正常的。
如下图所示：2 运行不正常的滑环对于如下图所示的，滑道班驳、痕迹严重不均匀、有电灼伤的痕迹（摸起来有突起或凹点）的滑环表面，则是不合格的，必须要处理，否则会导致：● 相滑道——不同相间产生电弧短路，烧坏滑环；变频器励磁接触器拉弧烧坏或烧断励磁回路500A 保险；变频器同步困难，无法并网；引发发电机振动或加剧轴系振动，导致因振动而停机。
● 接地碳刷滑道——变频器直流母线电压高，报故障；发电机轴承因电灼伤而损坏，需要更换发电机。
处理方法：● 按下紧急停机按钮（刹车200，以确保风机彻底停机）；● 取出碳刷；● 将200#以上金相砂纸裁剪成与比碳刷尺寸稍大的尺寸；● 将砂纸装在滑道表面，用碳刷压住（需安装好弹性卡子）；如果是相滑道需要打磨，必须三相同时进行，所有滑道必须同时打磨；● 启动风机，维持低速旋转（通过修改额定转速实现），如转速稳定在600rpm ，打磨3分钟左右；停机后检查滑道表面是否将原氧化层全部打磨干净，同时滑环表面露出金属亮色、表面光滑，否则，需要重复打磨，直至合格。
处理方法如右图所示：注意：通常运行不正常的滑环，必然伴随碳刷问题，因此，必须接下来检查所有碳刷。
二碳刷问题注意：更换碳刷时，必须使用发电机滑环配套的碳刷，即不同的滑环必须使用规定厂家、规定材料及尺寸的碳刷！否则会因碳刷厂家不同而导致的材料差异导致的膨胀系数不同、硬度不同而导致滑环及刷架烧毁，已经发生过两起以上的该故障；尺寸不同会因导电面积差异而无法满足通流要求，或因长度不一而使压紧力有差异，同样无法满足通流要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机碳刷更换维护注意事项
发电机碳刷更换维护工作应按规程规定时间进行，当运行中发现碳刷磨损到极限线时也应及时更换。
为了保证碳刷更换维护工作的正确性，特做如下要求：
一当碳刷磨损到极限线时（短边为15mm时）应予更换。
二发电机碳刷更换维护前应准备以下工器具：绝缘手套、螺丝刀、专用扳手、手电。
三更换时应由有经验的值班人员担任；装取发电机刷架及更换发电机碳刷时必须严格执行操作监护制度，操作人为副值班员以上岗位运行人员，监护人为值班员或值班员以上岗位运行人员。
四工作时站在绝缘垫上，工作人员应特别小心，扣紧袖口，防止衣服及擦拭材料被转动部分挂住。
五不得同时接触两极或一极与接地部分，也不能两人同时进行工作。
六更换碳刷时，要使其型号与旧碳刷相一致。
七更换碳刷应逐一进行，严禁两块及以上碳刷同时更换。
八在更换时，首先将压簧取下在用改锥松动刷辫紧固螺丝，松动紧固螺丝时不宜松动过度，防止螺丝脱落；取下碳刷刷辫；在取出碳刷。
装碳刷时，先将碳刷放入刷握；再用专用扳手紧固刷辫紧固螺丝，紧固螺丝时不宜用力过大，防止将螺丝损坏；再将弹簧压紧；检查碳刷在刷握内活动自如，弹簧应压在碳刷中心位置，压力正常，运行正常。
九装、取均压弹簧时，动作应缓慢，要用力捏住均压弹簧严防其滑落。
十发电机碳刷每极一次更换：2期不得超过2块1期不得超过1块（运行中更换），碳刷接触面积应大于70%。
十一更换下部碳刷时特别注意防止碳刷脱落。
十二发现发电机大轴碳刷短或发电机转子正负极对地电压偏差大时（8V），应及时对发电机大轴碳刷进行维护或更换，维护或更换后，应检查发电机大轴碳刷运行情况和发电机转子正负极对地电压情况。
如何更换和调整发电机碳刷？
一、更换和调整发电机碳刷应注意的事项：
（1）严禁两人同时工作；
（2）工作时必须将衣服和袖口扣好，以免被转动部分绞伤；
（3）工作时站在绝缘垫上；
（4）严禁同时触摸两极或一极对地；
（5）同一机组应使用同一型号碳刷；来源困难，可使用不同型号的碳刷（同一级仍然保证同一型号），但是必须事先征的领导同意；
（6）在碳刷上部低于刷握或与刷握一样平时应立即更换。
二、如何打磨发电机碳刷：
（1）从目前所进D172型碳刷，使用前需进行打磨——打磨至碳刷在刷握内能上下自如（一般经验碳刷在刷握内与四周间隙均在0.2mm即可）：如打磨过多，碳刷在刷握内晃动，易破损，还可造成接触面过小而发热，打磨过少时又容易造成碳刷膨胀后卡涩；
（2）打磨碳刷底部弧形用专用磨具，在打磨底部弧形时，用砂布垫在磨具上进行打磨；（3）打磨好的碳刷放入相应的刷极握内用手顶紧，检验接触面是否合适——直至接触面大于70%即认为合格。
三、如何更换碳刷？
（1）先取下需更换碳刷的弹簧夹，再用工具将接头螺栓拧松后取下；
（2）将打磨好的碳刷放在刷握内活动自如，且接触面大于70%时，取回手中将其软线与碳刷紧固螺丝上紧后，才能将碳刷放入刷握中，再上紧簧夹，以免更换碳刷时造成冒火；四、碳刷冒火时的调整
碳刷冒火的原因——主要有两种：
7一是因流过碳刷的电流过大引起，二是因碳刷卡涩间断与滑环接触引起，所以针对不同原因进行调整：
（1）因电流过大引起冒火处理——先视情况：若有温度低、不冒火、不卡涩的碳刷，在其间换上新的弹簧夹，增大压力，强迫冒火碳刷的电流转移，这样冒火现象基本消失；若有温度低、不冒火但有卡涩的碳刷，则先逐个取下打磨至其在刷握内能活动自如，碳刷冒火也基本消失； "
（2）碳刷卡涩、间断与滑环接触面冒火的处理：先检查其他碳刷接带负荷正常（主要用手触摸软线温度正常即可），取下卡涩碳刷进行打磨至在刷握内活动自如，又不要在刷握中晃动过大，或碳刷重新换方向放入刷握内，这样冒火也基本能消除。
五、发电机碳刷温度高和破损的处理
1、发电机碳刷温度高的原因：
（1）碳刷与滑环产生的热量不能及时散出温度高；
（2）励磁系统过负荷使碳刷温度高；
（3）碳刷与滑环接触面过小造成温度高；
（4）碳刷本身质量问题引起温度高。
2、处理方法：
（1）可先采用外部冷却方式强制冷却后；
（2）励磁系统过负荷时应立即联系调整励磁系统电流；
（3）因碳刷与滑环接触面过小时，先将碳刷仔细调整和打磨，使接触面增大；
（4）采用压缩空气进行吹扫或用外部其他冷却方式进行降温，待停机后采用酒精清洗滑环；（5）因碳刷质量原因引起因尽快将新碳刷换上，并严格把好质量关。
碳刷破损处理，针对引起原因分别进行处理：
（1）碳刷温度高发生破损——立即查找温度高的原因并消除，将破损碳刷换下后，必须精心进行调整；
（2）碳刷未打磨好发生破损——如打磨时碳刷弧度小，应重新打磨，使碳刷在刷握内活动自如，无振动现象；
（3）因机组振动大，碳刷有卡涩现象导致碳刷破损，应尽快重新打磨和调整碳刷，使碳刷在刷握内活动自如，机组冲转达临近界转速时应尽快仔细检查碳刷情况，保证不能有跳动现象；
（4）碳刷质量差发生的破损——应尽快进行更换，保证碳刷质量。
六、对于碳刷跳动时的处理——针对不同原因分别进行不同处理
（1）因碳刷有破裂细块掉在刷握中——立即将破损的细碳刷块清除，若破损严重，及时更换碳刷；
（2）弹簧压力不够——应更换新的弹簧夹；
（3）刷握变形——将碳刷上下方向调换，若还有跳动现象应更换刷握。
发电分厂
2012年7月23日。
