常用气动元件使用及维护
气动气缸使用方法说明书
气动气缸使用方法说明书使用方法说明书1. 产品概述气动气缸是一种常用的气动执行元件，用于将空气能转化为机械能，推动工作机构实现直线运动。
本使用方法说明书旨在帮助用户正确操作气动气缸，确保其正常使用和延长使用寿命。
2. 安全注意事项在使用气动气缸前，请务必注意以下安全事项：- 请确保工作场所通风良好，防止气体积聚。
避免使用于易燃、易爆、有害气体的环境中。
- 在操作气缸之前，请确保供气系统处于关闭状态，并检查供气压力是否符合气缸的额定工作压力。
- 气缸安装和维护操作应由经过培训并具备相关知识的人员进行。
- 在操作过程中，请不要用手直接触摸气缸以及相关连接部件，以避免意外伤害。
3. 气缸安装正确的气缸安装是保证其正常使用的基础。
请按照以下步骤进行安装：1) 将气缸与工作台面或设备固定装置连接，并确保紧固件牢固可靠。
2) 连接气缸的进气接头与供气系统，确保接头连接处无泄漏，并使用正确的密封件。
3) 根据工作需要，调整气缸的安装位置和方向，并确保其他零部件（如传感器、阀门等）正确安装。
4. 气缸操作正确的操作可以提高气缸性能和使用寿命。
请遵循以下操作规范：1) 在供气系统通电前，确保工作台面或设备上无障碍物，以免影响气缸行程。
2) 打开供气系统，调整供气压力，应根据气缸额定工作压力进行设置。
3) 控制气缸的运动方向，可通过控制阀门或电磁阀来实现。
请确保控制信号稳定可靠。
4) 在气缸运动过程中，避免超过其额定行程范围，以免损坏机械结构或引起意外。
5) 当气缸不需要工作时，请及时关闭供气系统，并确保排空气体，以避免气体积聚导致意外情况。
5. 气缸维护定期维护可有效延长气缸的使用寿命，并确保其性能稳定可靠。
请根据以下建议进行维护：1) 定期清洁气缸表面，去除尘土和污垢，并使用干净软布擦拭，切勿使用化学溶剂。
2) 定期检查气缸固定装置和连接件，确保紧固件无松动或损坏。
3) 检查气缸活塞密封件是否磨损或老化，如有问题应及时更换。
气动系统使用与维护介绍
气动系统使用与维护介绍气动系统是一种基于压缩空气传递能量的工程系统，广泛应用于工业生产中的压力传递、控制和动力驱动等方面。
本文将从气动系统的基本原理、主要组成部分、使用注意事项和系统维护方面进行介绍。
一、气动系统的基本原理气动系统主要利用压缩空气传递和控制能量，其基本工作原理是通过压缩空气从气源中产生动力，并通过管路、阀门、气动执行器等组成的控制部件将能量传递给被控制的机械装置实现相应的动作。
气动系统的工作过程中，压缩空气经过减压阀进行调节，然后通过气动阀控制进出流路，最后通过气动执行器实现动力传递。
二、气动系统的主要组成部分1.气源：气源是气动系统中产生压缩空气的装置，常见的气源设备有空气压缩机、气体储气罐等。
2.减压阀：减压阀主要用于调节气源中的压力，确保压缩空气稳定在所需的工作压力范围内，保证气动系统的正常运行。
3.气动阀：气动阀是气动系统中的重要控制元件，可根据控制信号的输入，控制气源的进出流量，实现气动系统的开关、位置和方向控制。
4.气动执行器：气动执行器是气动系统中的动力驱动元件，负责将压缩空气的能量转化为机械运动。
常见的气动执行器有气缸和气动马达等。
三、气动系统的使用注意事项1.气动系统的设计要充分考虑工作环境的特点，选择适合的气源设备和控制元件，确保系统的可靠性和稳定性。
2.在使用气动系统前，应检查气路管道是否完好，气源压力是否符合工作要求，并保持气源设备的正常运行。
3.气动系统在安装和调试过程中，应注意管路的连接和维护，确保气源和气动执行器之间的连通性和正常工作。
4.使用气动系统时，应注意气体泄露的问题，及时修复漏气点，减少能量损失，确保系统的高效运行。
五、气动系统的维护方法1.定期检查气源设备和控制元件的工作状态，如压缩机的润滑油和滤芯的更换，减压阀和气动阀的密封性能等。
2.保持气动系统的清洁，定期清理管路和元件上的污垢和异物，防止堵塞和泄漏。
3.定期检查气动执行器的活塞密封圈和活塞杆的磨损程度，必要时更换密封件和润滑剂。
电磁阀系列气动元件安全操作及保养规程
电磁阀系列气动元件安全操作及保养规程电磁阀是一种常见的气动元件，广泛应用于机械、化工、冶金、电子、轻工等行业。
为了保证安全使用和提高使用寿命，本文将介绍电磁阀系列气动元件的安全操作及保养规程。
一、安全操作规程1.电磁阀必须在正确的电源电压范围内使用，不得超过额定电压范围。
2.在安装和使用电磁阀时，必须预留足够的通风空间，防止电磁阀过热和故障。
3.在安装和更换电磁阀时，必须先切断电源并排空余压，避免意外损伤。
4.在使用电磁阀时，必须留意其外部是否有水、油等液体的积聚并及时清理，防止短路和故障。
5.在电磁阀停用或空置时，必须关闭电源并向其内部注入少量润滑油，保护其内部零件免受腐蚀。
二、保养规程1.定期进行电磁阀的清洗和维护，保持其工作环境清洁卫生。
2.定期进行电磁阀的润滑维护，使用润滑油和脂等润滑物，保持其零件的灵活性和耐磨性。
3.定期检查电磁阀的连接管路、弹簧和膜片等部件是否有松动或疲劳，发现问题及时更换。
4.定期检验电磁阀的电气线路、绝缘性能和触点等部件是否正常工作，发现问题及时排除。
5.定期检验电磁阀的动作性能和流量特性，发现问题及时修理。
三、保养常见问题1.电磁阀工作不正常，可以清洗和更换电磁铁或弹簧等部件。
2.电磁阀卡住或漏气，可以检查连接管路和膜片，更换损坏的零件。
3.电磁阀维护困难，可以使用负载为0V的电源进行试通，检验其是否正常工作。
4.电磁阀使用寿命短，可以在使用过程中注意安全操作和定期维护，延长其使用寿命。
总之，正确的安全操作和定期的保养维护是保证电磁阀系列气动元件正常工作和延长使用寿命的关键。
希望广大用户能够重视电磁阀的保养和维护，有效实现工业自动化和良好的工作效果。
气动元件的正确使用和维护保养
气动元件的正确使用和维护保养一套气动装置，如果不注意维护保养工作，就会过早损坏或频繁发生故障，使装置的使用寿命大大降低，在对气动装置进行维护保养时，应针对发现的事故苗头，及时采取措施，这样可减少和防止故障的发生，延长元件和系统的使用寿命。
因此，企业应制定气动装置的维护保养管理规范，加强管理教育，严格管理。
维护保养工作的中心任务是保证供给气动系统清洁干燥的压缩空气，保证气动系统的气密性，保证油雾润滑元件得到必要的润滑，保证气动元件和系统得到规定的工作条件（如使用压力，电压等），以保证气动执行机构按预定的要求进行工作。
油雾器最好选用一周补油一次的规格，补油时，要注意油量减少情况。
若耗油量太少，应重新调整滴油量，调整后滴油量仍减少或不滴油，应检查油雾器进出口是否装反，油道是否堵塞，所选油雾器的规格是否合适。
每月每季度的维护工作应比每日和每周的维护工作更仔细，但仍限于外部能够检查的范围。
其主要内容是：仔细检查各处泄露情况，紧固松动的螺钉和管接头，端子台检查换向阀排出空气的质量，检查各调节部分的灵活性，检查指示仪表的正确性，检查电磁阀切换动作的可靠性，检查气缸活塞杆的质量以及一切从外部能够检查的内容。
维护工作可以分为经常性的维护工作和定期的维护工作。
前者是指每天必须进行的维护工作，后者可以是每周，每月或每季度进行的维护工作。
维护工作应有记录。
维护工作应有记录，以利于今后的故障诊断和处理。
检查漏气时应采用在各个检查点涂肥皂液等办法，因其显示漏气的效果比听声音更灵敏。
//检查换向阀排出空气的质量时应注意如下三方面：一是了解排气中所含润滑油是否适度，其方法是将一张清洁的白纸放在换向阀的排气口附近，阀在工作三至四个循环后，若白纸上只有很轻的斑点，表明润滑良好，二是了解排气中是否含有冷凝水，三是了解不该排气的排气口是否有漏气。
少量漏气预示着元件的早期损伤（间隙密封阀存在微漏是正常的）。
若润滑不良，化工泵应考虑油雾器的安装位置是否合适，所选规格是否恰当，滴油量调节得是否合理及管理方法是否符合要求，若有冷凝水排出，应考虑过滤器的位置是否合适，各类除水元件实际和选用是否合理，冷凝水管理是否符合要求。

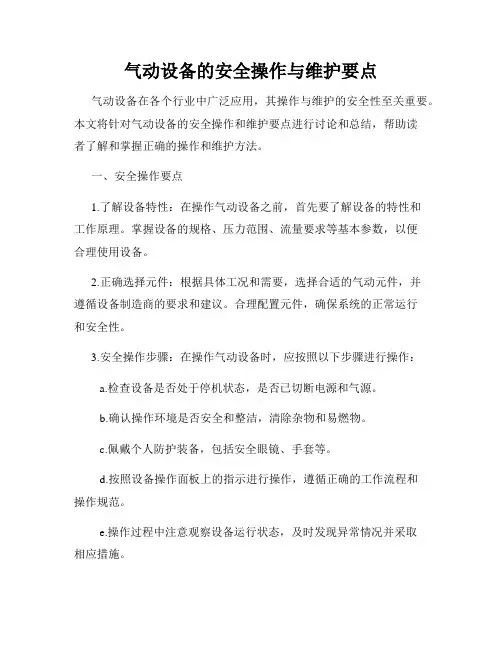

气动设备的安全操作与维护要点
气动设备的安全操作与维护要点气动设备在各个行业中广泛应用，其操作与维护的安全性至关重要。
本文将针对气动设备的安全操作和维护要点进行讨论和总结，帮助读者了解和掌握正确的操作和维护方法。
一、安全操作要点1.了解设备特性：在操作气动设备之前，首先要了解设备的特性和工作原理。
掌握设备的规格、压力范围、流量要求等基本参数，以便合理使用设备。
2.正确选择元件：根据具体工况和需要，选择合适的气动元件，并遵循设备制造商的要求和建议。
合理配置元件，确保系统的正常运行和安全性。
3.安全操作步骤：在操作气动设备时，应按照以下步骤进行操作：a.检查设备是否处于停机状态，是否已切断电源和气源。
b.确认操作环境是否安全和整洁，清除杂物和易燃物。
c.佩戴个人防护装备，包括安全眼镜、手套等。
d.按照设备操作面板上的指示进行操作，遵循正确的工作流程和操作规范。
e.操作过程中注意观察设备运行状态，及时发现异常情况并采取相应措施。
f.操作完成后，及时关闭气源和电源，清理操作现场，保持设备的整洁和安全。
4.遵循操作规范：严格按照操作手册和操作规范进行操作。
不得随意更改设备的设置和参数，以免引发安全隐患。
5.注意气源质量：保证供气系统的气源质量良好，避免杂质、湿气等对设备和元件的损坏。
二、维护要点1.定期检查：对气动设备进行定期检查，包括检查管道、阀门、气缸等元件的连接是否牢固，是否有渗漏现象。
检查滤油器是否干净，并及时更换。
检查电源线、控制线等是否有裂纹、磨损等，及时修复或更换。
2.润滑保养：对气动设备进行定期的润滑保养，保证设备的正常运行。
根据设备和元件的要求，选择适用的润滑剂进行润滑。
注意润滑点的清洁和润滑量的控制。
3.清洁维护：保持气动设备的清洁和整洁，防止灰尘、杂质等对设备的影响。
定期清理设备外表面和内部的污垢，保证设备的散热和通风良好。
4.故障排除：对于设备故障和异常情况，及时进行排除。
根据故障现象和可能的原因，进行逐一排查和诊断，并采取相应的修复措施。
气动工具的正确使用维护及保养PPT课件
考虑气动工具的功率 和转速，以满足作业 要求。
使用前的准备工作
检查气动工具的外观和紧固件，确保无损坏 和松动。
按照说明书要求安装好气动工具的附件，如 钻头、锯片、气缸等。
检查气源的清洁度和压力，确保气动工具的 正常运行。
安操作规范
使用气动工具时，应佩戴适当的 防护装备，如手套、眼镜、耳塞
等。
避免在易燃易爆等危险环境下使 用气动工具。
气动工具的正确使用维护 及保养ppt课件
目录
• 气动工具简介 • 气动工具的正确使用 • 气动工具的维护保养 • 气动工具的存储与保管 • 气动工具的发展趋势与未来展望
01
气动工具简介
气动工具的定义与分类
定义
气动工具是指利用压缩空气作为 动力源，通过气缸或气马达等机 构进行工作的工具。
分类
气动工具按用途可分为气动夹具 、气动钻、气动切割机、气动砂 轮机等，按驱动方式可分为气动 马达和气动阀。
磨损件更换
定期检查易损件磨损情况，如发现磨损严重 应及时更换。
密封圈更换
检查气动元件如气缸、阀等是否正常工作， 如有异常及时维修或更换。
气动元件检查
检查密封圈是否老化、损坏，如有需要应及 时更换。
电气元件检查
检查电气元件如开关、插头等是否正常工作 ，如有异常及时维修或更换。
常见故障排除与维修方法
工具无动作
提高产品质量
严格把控产品质量，提升气动工具 的可靠性和耐用性。
拓展应用领域
积极开拓新的应用领域，将气动工 具应用到更广泛的行业和领域中。
感谢您的观看
THANKS
气动工具应按照类型和规 格进行分类存放，避免混 放和相互碰撞，以保持工 具的完整性和性能。
气动元件气动元件气缸安全操作规定
气动元件气动元件气缸安全操作规定气动元件气缸是工业控制中普遍使用的机械与电气联合设备之一，其作用是将有压缩空气驱动气缸活塞来完成机械运动，包括推力、拉力、旋转等。
气缸广泛应用于机械制造、冶金、机床、印刷、包装、轻工等领域。
然而，操作气缸的过程中，如果不遵守安全操作规定，就可能造成人员伤害和设备损坏。
因此，本文将介绍气动元件气动元件气缸安全操作规定，希望大家能够在操作气缸的时候注意安全。
一、工作前的安全准备在操作气缸之前，需要进行安全准备工作，以确保操作过程中的安全有保障。
具体措施如下：1. 开启机器上的安全装置操作气缸之前需要确保机器上的所有安全装置都已经开启。
例如，安全门、紧急停止按钮、光幕等，都需要确认已经正常开启，并且能够正常工作。
2. 确认气源的压力是否正常使用气缸的前提条件是需要有足够的压缩空气做为动力源。
在操作气缸前要确认气源的压力是否满足使用气缸的需求，若压力不足或无法满足需要时，切勿进行强行使用。
3. 检查工作环境是否安全在操作气缸时，需要确保工作环境安全。
在进行操作前，应当检查机器和周围环境的安全情况，若存在任何安全隐患，需保障操作人员的安全，及时进行安全措施和修缮等。
二、操作时需要注意什么在气缸操作过程中，需要注意一些安全事项，以确保操作人员及其他人员的安全。
具体措施如下：1. 学习气缸的工作原理在操作气缸之前，需要了解气缸的工作原理以及使用规则。
理解气缸的工作原理有助于避免误操作和产生不必要的风险。
2. 正确选择气缸型号在选择气缸时，需要按照实际需求及气源压力来选择合适的型号。
若使用不合适的型号，则可能出现使用过程中受力过大而导致气缸损坏的问题。
3. 避免气缸受到外力的影响在操作气缸的时候，需要避免外力对气缸的影响，例如需防止撞击、磨损等，以保证气缸的机械性能稳定。
4. 操作时保持正确的姿态在操作气缸的时候，需要保持正确的姿态。
一般情况下，需要维持稳定的身体姿势，并且使用适当的操作工具。
气动系统主要元件常见故障及排除方法
气动系统主要元件常见故障及排除方法气动系统是指利用压缩空气作为动力源来控制和驱动机械设备的系统。
气动系统主要由压缩空气发生装置、气源处理装置、执行元件以及控制元件等组成。
在使用气动系统的过程中，常会出现一些故障，影响系统的正常运行。
下面将介绍气动系统常见的故障以及相应的排除方法。
1.压力不稳定：气源压力不稳定会导致执行元件无法正常工作、速度不稳定等问题。
可能的原因包括：气源压力波动、气源处理装置故障等。
解决方法包括：检查气源压力是否稳定，调整气源处理装置中的调压阀、过滤器等设备。
2.气源漏气：气源漏气会导致压力下降，影响系统的工作效果。
常见的漏气问题包括：接头松动、密封圈老化、气管破裂等。
解决方法包括：检查接头是否紧固、更换老化的密封圈、修理或更换破裂的气管。
3.气缸无法正常工作：气缸无法正常工作可能是由于气缸内部积尘、润滑不良、活塞密封不好等原因引起的。
解决方法包括：清洁气缸内部，确保气缸的活塞、密封圈等部件完好无损，适当给气缸加润滑油。
4.相邻气动元件间干扰：当气动元件工作频率较高时，可能出现相邻气动元件之间的干扰问题，导致其中一个元件无法正常工作。
解决方法包括：增加中间储气器、调节气源压力、增加输出气管直径等。
5.阀门失灵：气动系统中的阀门是控制气体流动的关键元件，当阀门失灵时会导致气流无法控制，造成系统故障。
常见的阀门故障包括：卡阀、漏气等。
解决方法包括：清洁阀门内部、更换损坏的部件。
6.油水分离器堵塞：气源处理装置中的油水分离器用于分离气源中的液态水和油，防止其进入系统。
当油水分离器堵塞时，会导致润滑不良、气缸内部腐蚀等问题。
解决方法包括：定期清洗油水分离器，检查油水分离器是否漏气。
7.控制元件故障：控制元件如电磁阀、气动阀等是气动系统中的核心部件。
当控制元件故障时，会导致系统无法正常控制。
解决方法包括：检查控制元件的电路连接是否松动、更换故障的控制元件。
最后，为了避免气动系统的故障，需要定期对系统进行维护和保养，确保系统中的各个元件都正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先导式电磁阀
SO L-a A B 偽偹
通电
R1 P R2
不通电
Ｐ
Ａ（供气）
Ｐ Ａ
Ｂ（供气） Ｒ1 (排气）
Ｂ
Ｒ２（排气）
五通阀的分类
五通阀
二位双电控动作
右側电源ON時
电源ON時
三位中压式回路
其他故障的分析及对策
空气过滤器
1
2
使用目的：将过滤器设置位置 之前产生的对气动系统有害的 不纯物质去除。（但是，以水 蒸气状态存在的水分、油分不 能去除） 设置位置：尽可能靠近所使用 的气动元件，并设置在比供气 管道低一些的位置。
气动回路的图形符号
管路安装之一
管路安装之二
管路安装之三
缠生产胶带要注意
气缸之安装示例
气缸之安装方式种类图示
推荐使用的附件
换向阀的安装
过滤器安装
!过滤器的下端 要留出足够维 护的空间
减压阀的安装
!减压阀的手柄尽量向下安装， 便于有冷凝水排出
油雾器的安装
!油雾器不可设置过高， 不便加油。 !油雾器的出口端管路 尽量减少弯曲（特别是 向上弯曲），否则会引 起油的积聚，不能到达 气路的末端
过滤器结构
过滤器的故障原因及对策
压力控制阀
•使 用 目 的 ： 供 给 气 动元件所必要的空气 压力 •设置位置：基本上 应给每一个气动执行 元件都设置一个，如 果供给的压力相同也 可共通使用
Байду номын сангаас
减压阀的动作
减压阀的故障原因及对策
油雾器
• 使用目的：以压缩空气为动力，将润滑油喷射成雾状 并混合于压缩空气中，使该压缩空气具有润滑气动元 件的能力。 • 设置位置：尽可能安装在需要供油的气动元件附近
油雾器结构
油雾器的故障原因及对策
定期点检（每日） 毎日
１：运转前确认各处的过滤器、气罐等处 的冷凝水是否排出 ２：重要场所的压力确认
定期点检（半年）
过滤器 ： 滤芯是否阻塞 减压阀 ：检查压力调整是否正常 换向阀 ：线圈是否嗡鸣 气 缸 ：有无漏气・缓冲是否正常
气缸构造
漏气 破损
气缸
动作不稳定 输出力不足
气缸之缓冲方式
气缓冲 缓冲机构 垫缓冲 气・垫双缓冲
常用气动元件 使用及维护
内容说明
1、气动故障原因分析 2、气动管路与元件的安装 3、气动元件的定期维护 4、气缸的原理及维护 5、换向阀的原理及维护 6、气动辅助元件的原理及维护
气动故障常因
冷凝水 与压缩空气相关 灰尘杂质 焦油、润滑油 电压、电流
使用条件
外力、安装 环境因素
气动回路的基本构成
外置缓冲
气缓冲解析
①进入气缓冲前
缓冲密封圈
④离开缓冲行程
缓冲针阀
活塞
②缓冲行程中
③压力切换
进气节流与排气节流
阀心构造的分类
滑柱式
截止式
滑块式
五通阀动作原理
换向阀的动作方式
直动式
换向阀
先导式
直动式电磁阀
通电 不通电
SO L-a
R1 A
P
B R2
Ｐ Ｂ
Ａ（供气） Ｒ２（排气）
Ｐ Ａ
Ｂ（供气） Ｒ1 (排气）
