电动式动力转向系统简称EPS
汽车eps简介介绍
eps的组成
• EPS系统主要包括转向盘、转向器、电机、控制器 等组成。
eps的特点
节能环保
相比传统的液压助力转向系统，EPS系统能够显著降低能 源消耗和排放，因为它是通过电机来产生助力的，而不是 通过液压系统。
高效稳定
EPS系统的电机可以根据车辆行驶状态和驾驶者的转向操 作来实时调整助力大小，使得转向操作更为准确、稳定、 高效。
eps的执行器
助力电机
根据电子控制单元的指令，产生 助力扭矩，辅助驾驶员转向操作 。
电磁阀
控制助力油液的流动，实现助力 扭矩的调节。
eps的工作流程
01
02
03
04
驾驶员转动转向盘时，转向盘 角度传感器将信号传递给电子
控制单元。
电子控制单元根据车速和横摆 角速度传感器的信号，判断车 辆的行驶状态和驾驶员的转向
THANK YOU
轻量化
为了提高车辆的燃油效率和性能，轻量化成为EPS行业的重要发展方向。轻量化的EPS能够减少车辆的重 量，提高车辆的操控性和燃油效率。
eps面临的挑战
01
技术壁垒
EPS技术含量较高，存在一定的技术壁垒。由于技术水平的限制，部分
企业难以生产出性能优良、质量可靠的EPS产品。
02 03
市场竞争
随着汽车市场的竞争加剧，EPS企业的竞争压力也越来越大。为了在激 烈的市场竞争中脱颖而出，企业需要不断提高产品的性能和质量，同时 降低成本，提高市场竞争力。
04
eps发展趋势和挑战
eps的发展趋势
电动化
随着环保意识的提高和新能源汽车的快速发展，电动化成为EPS行业的发展趋势。电动转向系统具有节能、环保、性 能优良等优点，未来将逐渐取代传统的液压转向系统。
EPS故障分析及解决方案
EPS故障分析及解决方案引言概述：EPS（Electric Power Steering）是一种电动助力转向系统，它通过电机代替传统的液压助力转向系统，提供更加轻便和灵敏的转向操控。
然而，EPS系统也存在一些故障问题，本文将从四个方面进行分析和解决方案的探讨。
一、电源供应问题1.1 电池电量不足：电池电量不足是导致EPS系统故障的常见原因之一。
这可能是由于电池老化、充电系统故障或长时间停车导致的。
解决方案是及时充电或更换电池。
1.2 电源线路故障：电源线路损坏或接触不良也会导致EPS系统失效。
检查电源线路的连接情况，修复或更换故障线路。
1.3 电源控制模块故障：电源控制模块是EPS系统的核心部件，如果出现故障，EPS系统将无法正常工作。
通过检查故障码，修复或更换电源控制模块。
二、传感器问题2.1 转向角传感器故障：转向角传感器用于检测驾驶员的转向操作，如果传感器出现故障，EPS系统将无法准确感知转向操作，导致转向失控。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
2.2 车速传感器故障：车速传感器用于感知车辆的速度，EPS系统根据车速来调整转向助力的力度。
如果车速传感器故障，EPS系统可能会提供错误的转向助力，影响操控性能。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
2.3 转向力矩传感器故障：转向力矩传感器用于感知驾驶员施加在方向盘上的力矩，以调整转向助力的大小。
如果传感器出现故障，EPS系统可能无法正确感知驾驶员的力矩输入，导致转向操控不稳定。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
三、电机故障3.1 电机过热：EPS系统的电机在长时间高负荷工作时可能会过热，导致系统失效。
解决方案是检查冷却系统的工作情况，确保电机正常散热。
3.2 电机损坏：电机的损坏可能是由于长时间高负荷工作、电压过高或电流过大等原因引起的。
解决方案是检查电机的工作情况，修复或更换故障电机。
EPS工作原理
EPS工作原理EPS（Electric Power Steering），即电动助力转向系统，是一种通过电机来提供辅助转向力的转向系统。
它取代了传统的液压助力转向系统，具有更高的效率和可靠性。
EPS系统的工作原理如下：1. 动力源：EPS系统的动力源是一台电机，它通常安装在汽车的转向柱上，与转向机构相连。
2. 转向传感器：EPS系统通过转向传感器来检测驾驶员的转向意图。
转向传感器通常位于转向柱上，可以感知驾驶员转动方向盘的力度和方向。
3. 控制单元：EPS系统的控制单元是一个电子控制模块（ECU），它接收来自转向传感器的信号，并根据这些信号来控制电机的工作。
4. 助力调节器：控制单元通过助力调节器来调节电机输出的转向力。
助力调节器通常是一个伺服阀，它根据控制单元的指令来调节电机的转向力大小。
5. 转向力输出：电机通过与转向机构相连的传动装置，将转动力传递给车轮，从而实现转向。
EPS系统的优势：1. 节能环保：与传统的液压助力转向系统相比，EPS系统不需要使用液压泵，减少了能源消耗和液压油的使用，从而降低了对环境的影响。
2. 操控灵活：EPS系统可以根据驾驶员的转向意图，提供适当的转向辅助力，使驾驶更加轻松和灵活。
3. 故障自诊断：EPS系统具有故障自诊断功能，可以检测转向传感器、控制单元和电机等部件的工作状态，一旦发现故障，系统会发出警报并切换到备用模式，确保驾驶的安全。
4. 可调节性：EPS系统可以根据驾驶员的喜好和驾驶条件进行调节，例如调整转向力的大小和灵敏度，以适应不同的驾驶需求。
5. 可靠性高：EPS系统采用了电子控制和电机驱动，相对于传统的液压助力转向系统，具有更高的可靠性和稳定性。
总结：EPS系统通过电机提供辅助转向力，取代了传统的液压助力转向系统。
它具有节能环保、操控灵活、故障自诊断、可调节性和可靠性高等优势。
EPS系统的工作原理包括动力源、转向传感器、控制单元、助力调节器和转向力输出。
动力转向系统的分类
动力转向系统的分类动力转向系统主要分为以下几种类型：1. 液压助力转向系统（Hydraulic Power Steering, HPS）：这是最常见的动力转向类型，它通过一个液压泵产生的压力来辅助驾驶员转动方向盘。
当驾驶员转动方向盘时，泵会增加转向系统中的压力，从而减轻驾驶员所需施加的力量。
液压助力转向系统需要一个液压泵，通常由发动机驱动，并且依赖于转向液来传递压力。
2. 电动助力转向系统（Electric Power Steering, EPS）：这种系统使用电动机来提供转向助力，而不是液压泵。
EPS 系统可以根据车速调整助力水平，通常更加高效且对环境友好，因为它们减少了能量消耗和液体泄漏的可能性。
电动助力转向系统也允许更精确的控制，并且可以集成到车辆的其他电子系统中。
3. 电动液压助力转向系统（Electro-Hydraulic Power Steering, EHPS）：这种系统结合了液压和电动助力的特点。
它使用电动机来驱动液压泵，从而减少了对发动机的依赖并提高了能效。
EHPS系统可以在不同的驾驶条件下提供优化的助力。
4. 电动助力随速转向系统（Speed-Sensitive Electric Power Steering, S-EPS）：这是电动助力转向系统的一种，它能够根据车速自动调整助力的大小。
在低速行驶时提供更多的助力，以减轻驾驶员在倒车或停车时的负担；在高速行驶时减少助力，以确保稳定的操控性能。
每种系统都有其独特的优点和应用场景，选择哪一种系统取决于车辆设计、成本考量、性能需求以及对环境影响的关注程度。
随着技术的发展，电动助力转向系统因其高效、节能和易于集成的特点而越来越受到青睐。
电子控制动力转向系的英文简写
Electronic Power Steering System
(EPS)
随着社会的进步，人们希望通过各种最先进的
技术对汽车系统的改进和升级，使其更方便、更安全。
其中，电子控制动力转向系统（ElectronicPowerSteeringSystem，简称EPS），
就是广泛用于轿车、SUV、皮卡和卡车上的一款转向
系统。
电子控制动力转向系统是将汽车原有的液压动
力转向系统（HydraulicPowerSteering System，HPS）和电子技术有机结合，提高汽车转向系统的整体性
能的一项新技术。
EPS系统包括机械和电子系统的
组件，如电动助力位置传感器（EPAS）、转向柱、电
动控制单元（ECU）、电动控制阀、电动控制减速器（DCM）、电机和电池等。
EPS系统的优越性体现在：
（1）性能可靠：EPS系统能够自动感知汽车的
动态状态，根据不同条件自动调节转向角度，使制
动更迅速，操控更轻松，安全可靠；
（2）节能高效：EPS系统采用电动控制，避免了发动机和泵的消耗，不仅减少了发动机的油耗，而且还提高了发动机的燃油效率；
（3）轻巧紧凑：EPS系统采用先进的传感器和电动机，不仅轻巧紧凑，还可以广泛用于不同类型的汽车；
（4）舒适性强：EPS系统可自动施加力度，使转弯操控较轻松，实现汽车舒适和便捷的行车；
（5）安全可靠：EPS系统可以自动改变操控力度，使汽车行驶稳定，有利于行人和车辆的安全。
电子控制动力转向系统的出现，不仅使得车辆的操控变得轻松，而且可以更有效地提升汽车的整体性能，备受购车者和车主的欢迎。

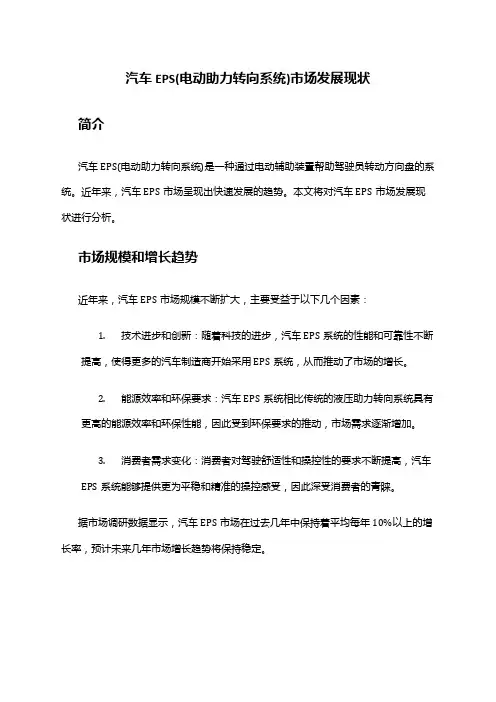

2024年汽车EPS(电动助力转向系统)市场发展现状
汽车EPS(电动助力转向系统)市场发展现状简介汽车EPS(电动助力转向系统)是一种通过电动辅助装置帮助驾驶员转动方向盘的系统。
近年来，汽车EPS市场呈现出快速发展的趋势。
本文将对汽车EPS市场发展现状进行分析。
市场规模和增长趋势近年来，汽车EPS市场规模不断扩大，主要受益于以下几个因素：1.技术进步和创新：随着科技的进步，汽车EPS系统的性能和可靠性不断提高，使得更多的汽车制造商开始采用EPS系统，从而推动了市场的增长。
2.能源效率和环保要求：汽车EPS系统相比传统的液压助力转向系统具有更高的能源效率和环保性能，因此受到环保要求的推动，市场需求逐渐增加。
3.消费者需求变化：消费者对驾驶舒适性和操控性的要求不断提高，汽车EPS系统能够提供更为平稳和精准的操控感受，因此深受消费者的青睐。
据市场调研数据显示，汽车EPS市场在过去几年中保持着平均每年10%以上的增长率，预计未来几年市场增长趋势将保持稳定。
市场竞争态势汽车EPS市场竞争激烈，主要的竞争者包括市场领导者和新兴的本土制造商。
市场领导者通过其先进的技术和广泛的市场渠道保持竞争优势，而新兴本土制造商通过低成本和本土化优势进一步加剧了市场的竞争。
此外，市场中还涌现出许多创业公司，它们专注于开发特定类型的汽车EPS系统，如高端豪华车型、新能源汽车等，以满足不同细分市场的需求。
市场竞争的主要关注点包括产品性能、价格、售后服务和品牌认知度。
在这些方面，市场领导者通常具有一定的优势，但随着新兴本土制造商和创业公司的崛起，市场竞争格局可能会发生变化。
市场前景和发展趋势未来，汽车EPS市场有以下几个发展趋势：1.智能化和自动化：随着智能驾驶技术的发展，汽车EPS系统有望实现更高级的自动化功能，如自适应转向、自动泊车等。
这将进一步提升驾驶安全性和操控体验，同时也为汽车EPS市场带来更大的增长潜力。
2.新能源汽车的快速增长：随着新能源汽车市场的快速增长，汽车EPS系统在新能源汽车中的应用也将逐渐增加。
EPS故障分析及解决方案
EPS故障分析及解决方案一、背景介绍EPS（Electric Power Steering）是电动助力转向系统的简称，它通过电机来提供转向力，取代了传统的液压助力转向系统。
然而，EPS系统也可能会出现故障，导致转向困难或失灵。
本文将对EPS故障进行分析，并提供解决方案。
二、故障分析1. 故障现象EPS故障可能表现为转向力过大、转向轮回正困难、转向轮回不稳定等现象。
车辆在行驶过程中，驾驶员会明显感觉到转向困难，甚至需要用力才能完成转向操作。
2. 故障原因EPS故障的原因可能包括以下几个方面：a. 电源故障：EPS系统需要电能供应，如果电源出现故障，会导致系统无法正常工作。
b. 电机故障：EPS系统的关键部件是电机，如果电机损坏或电机控制模块出现故障，会影响转向力的输出。
c. 传感器故障：EPS系统依赖于多个传感器来感知车辆的转向情况，如果传感器出现故障，会导致系统无法准确判断转向力的输出。
d. 电子控制单元（ECU）故障：ECU是EPS系统的控制中枢，负责控制电机输出的转向力，如果ECU出现故障，会导致系统无法正常工作。
三、解决方案1. 检查电源a. 检查EPS系统的电源线路是否接触良好，排除电源线路接触不良的可能性。
b. 检查电瓶电压是否正常，如果电瓶电压过低，可能导致EPS系统无法正常工作，需要及时更换电瓶。
2. 检查电机和控制模块a. 检查电机是否正常工作，可以通过检查电机的电阻值来判断电机是否损坏，如果电机电阻值异常，需要更换电机。
b. 检查电机控制模块是否正常工作，可以通过检查控制模块的电压和信号是否正常来判断控制模块是否故障，如果控制模块故障，需要更换控制模块。
3. 检查传感器a. 检查转向传感器是否正常工作，可以通过检查传感器的电压和信号是否正常来判断传感器是否故障，如果传感器故障，需要更换传感器。
b. 检查转向角度传感器是否正常工作，可以通过检查传感器的电压和信号是否正常来判断传感器是否故障，如果传感器故障，需要更换传感器。
EPS工作原理
EPS工作原理EPS（Electronic Power Steering）是一种电动助力转向系统，它通过电子控制单元（ECU）和电动助力转向电机来提供转向力。
EPS工作原理是基于车辆转向需求的感应和控制。
1. 传感器感应EPS系统通过安装在转向柱上的转向角传感器来感应驾驶员的转向动作。
转向角传感器会测量转向柱的旋转角度，并将这些数据传输给ECU。
2. ECU计算ECU会根据转向角传感器提供的数据，计算出车辆的转向需求。
ECU还会考虑到车辆的速度、负载以及其他相关因素，以提供最佳的转向助力。
3. 电动助力转向电机根据ECU的计算结果，电动助力转向电机将提供相应的转向助力。
电动助力转向电机通常位于转向柱附近，通过与转向机构相连来产生转向力。
4. 助力转向当驾驶员转动方向盘时，电动助力转向电机会提供适当的助力来帮助转向。
助力的大小取决于驾驶员的转向力和ECU计算出的转向需求。
5. 转向力反馈EPS系统还可以通过电动助力转向电机提供转向力的反馈。
这种反馈可以让驾驶员感受到路面的情况，提高驾驶的准确性和舒适性。
6. 故障检测和安全措施EPS系统通常还具有故障检测功能，可以监测系统的工作状态。
如果系统出现故障，ECU会发送警报并切换到备用模式，以确保驾驶员的安全。
总结：EPS工作原理是通过转向角传感器感应驾驶员的转向动作，ECU计算转向需求并控制电动助力转向电机提供相应的转向助力。
EPS系统可以提供转向力的反馈，并具有故障检测和安全措施，以确保驾驶员的安全。
这种电动助力转向系统在现代汽车中得到广泛应用，提供了更轻便、灵敏和舒适的转向体验。
