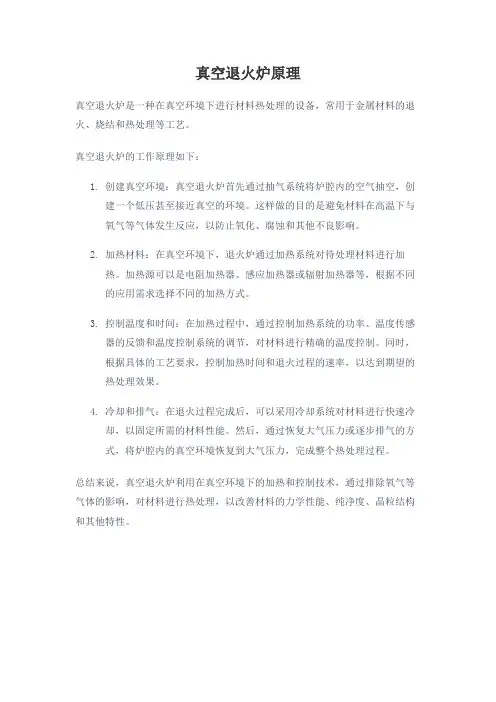

真空退火炉原理
真空退火炉原理
真空退火炉是一种在真空环境下进行材料热处理的设备，常用于金属材料的退火、烧结和热处理等工艺。
真空退火炉的工作原理如下：
1.创建真空环境：真空退火炉首先通过抽气系统将炉腔内的空气抽空，创
建一个低压甚至接近真空的环境。
这样做的目的是避免材料在高温下与氧气等气体发生反应，以防止氧化、腐蚀和其他不良影响。
2.加热材料：在真空环境下，退火炉通过加热系统对待处理材料进行加
热。
加热源可以是电阻加热器、感应加热器或辐射加热器等，根据不同的应用需求选择不同的加热方式。
3.控制温度和时间：在加热过程中，通过控制加热系统的功率、温度传感
器的反馈和温度控制系统的调节，对材料进行精确的温度控制。
同时，根据具体的工艺要求，控制加热时间和退火过程的速率，以达到期望的热处理效果。
4.冷却和排气：在退火过程完成后，可以采用冷却系统对材料进行快速冷
却，以固定所需的材料性能。
然后，通过恢复大气压力或逐步排气的方式，将炉腔内的真空环境恢复到大气压力，完成整个热处理过程。
总结来说，真空退火炉利用在真空环境下的加热和控制技术，通过排除氧气等气体的影响，对材料进行热处理，以改善材料的力学性能、纯净度、晶粒结构和其他特性。
箱式退火炉的工作原理
箱式退火炉的工作原理箱式退火炉是一种常用于金属加工和热处理工艺中的热处理设备。
其工作原理是利用高温环境对金属材料进行加热和冷却，以改变其组织结构和性能。
下面将详细介绍箱式退火炉的工作原理。
一、箱式退火炉的结构和组成箱式退火炉主要由炉体、加热元件、隔热材料、控制系统等部分组成。
炉体一般采用钢板焊接而成，具有一定的强度和刚性。
加热元件通常是电加热器或燃气加热器，能够提供足够的热量。
隔热材料主要用于炉体内部的保温，一般采用耐高温的纤维材料。
控制系统则用于控制箱式退火炉的温度、时间等参数，以实现对金属材料的精确加热和冷却。
二、箱式退火炉的加热过程箱式退火炉的加热过程一般包括预热、加热和保温三个阶段。
首先，在预热阶段，炉体内的金属材料被加热到一定温度，以去除表面的氧化物和其他杂质，并提高材料的可塑性。
然后，在加热阶段，炉体内的金属材料被加热到所需的退火温度，以改变其晶体结构和组织状态。
最后，在保温阶段，炉体内的金属材料在一定温度下保持一段时间，使其内部组织得到均匀的恢复和改善。
三、箱式退火炉的冷却过程箱式退火炉的冷却过程一般包括自然冷却和强制冷却两种方式。
在自然冷却中，炉体内的金属材料在退火结束后，会逐渐冷却到室温。
这种冷却方式一般用于对材料要求不高的情况。
而在强制冷却中，炉体内的金属材料在退火结束后，会通过外部冷却系统或水淬等方式迅速冷却。
这种冷却方式可以有效地控制材料的组织和性能，常用于对材料要求较高的情况。
四、箱式退火炉的应用范围箱式退火炉广泛应用于金属加工和热处理工艺中的退火、淬火、回火等工艺。
它可以对各种金属材料进行加热处理，如钢铁、铝合金、铜合金等。
通过箱式退火炉的加热和冷却过程，可以改变金属材料的结构和性能，提高其硬度、强度、韧性等方面的性能，满足不同工艺和产品的需求。
箱式退火炉通过控制加热和冷却过程，对金属材料进行精确的热处理，以改变其组织结构和性能。
它在金属加工和热处理工艺中起着重要的作用，广泛应用于各个行业。

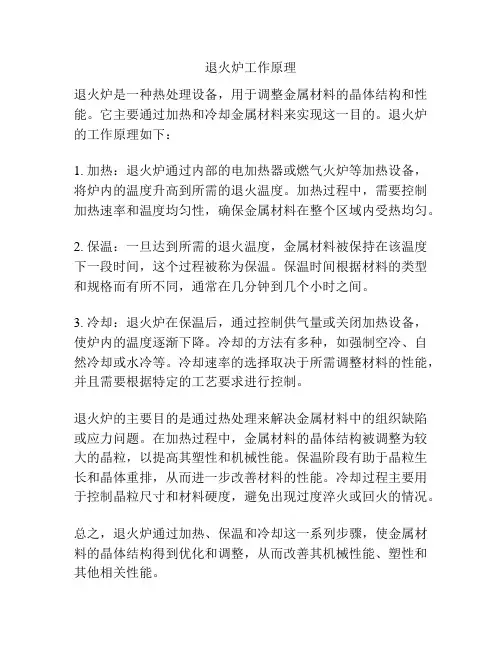

退火炉工作原理
退火炉工作原理
退火炉是一种热处理设备，用于调整金属材料的晶体结构和性能。
它主要通过加热和冷却金属材料来实现这一目的。
退火炉的工作原理如下：
1. 加热：退火炉通过内部的电加热器或燃气火炉等加热设备，将炉内的温度升高到所需的退火温度。
加热过程中，需要控制加热速率和温度均匀性，确保金属材料在整个区域内受热均匀。
2. 保温：一旦达到所需的退火温度，金属材料被保持在该温度下一段时间，这个过程被称为保温。
保温时间根据材料的类型和规格而有所不同，通常在几分钟到几个小时之间。
3. 冷却：退火炉在保温后，通过控制供气量或关闭加热设备，使炉内的温度逐渐下降。
冷却的方法有多种，如强制空冷、自然冷却或水冷等。
冷却速率的选择取决于所需调整材料的性能，并且需要根据特定的工艺要求进行控制。
退火炉的主要目的是通过热处理来解决金属材料中的组织缺陷或应力问题。
在加热过程中，金属材料的晶体结构被调整为较大的晶粒，以提高其塑性和机械性能。
保温阶段有助于晶粒生长和晶体重排，从而进一步改善材料的性能。
冷却过程主要用于控制晶粒尺寸和材料硬度，避免出现过度淬火或回火的情况。
总之，退火炉通过加热、保温和冷却这一系列步骤，使金属材料的晶体结构得到优化和调整，从而改善其机械性能、塑性和其他相关性能。

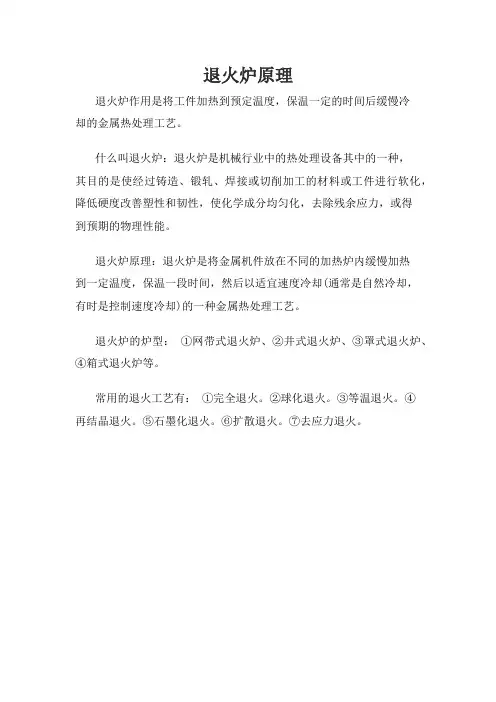

退火炉原理
退火炉原理
退火炉作用是将工件加热到预定温度，保温一定的时间后缓慢冷
却的金属热处理工艺。
什么叫退火炉：退火炉是机械行业中的热处理设备其中的一种，
其目的是使经过铸造、锻轧、焊接或切削加工的材料或工件进行软化，降低硬度改善塑性和韧性，使化学成分均匀化，去除残余应力，或得
到预期的物理性能。
退火炉原理：退火炉是将金属机件放在不同的加热炉内缓慢加热
到一定温度，保温一段时间，然后以适宜速度冷却(通常是自然冷却，
有时是控制速度冷却)的一种金属热处理工艺。
退火炉的炉型：①网带式退火炉、②井式退火炉、③罩式退火炉、④箱式退火炉等。
常用的退火工艺有：①完全退火。
②球化退火。
③等温退火。
④
再结晶退火。
⑤石墨化退火。
⑥扩散退火。
⑦去应力退火。
不锈钢退火炉原理
不锈钢退火炉原理引言：不锈钢是一种耐腐蚀、美观大方的金属材料，被广泛应用于制造业中。
然而，在不锈钢的制造过程中，由于冷加工或热加工等工艺，会导致不锈钢产生应力和组织的变化，这会影响不锈钢的性能和使用寿命。
为了恢复不锈钢的性能和组织结构，提高其机械性能和耐腐蚀性，需要进行退火处理。
本文将介绍不锈钢退火炉的原理和工作过程。
一、不锈钢退火的目的：不锈钢退火的主要目的是通过加热和冷却的过程来消除不锈钢中的应力，改善组织结构，提高材料的塑性和韧性，减少晶界的碳化物析出，从而提高不锈钢的耐腐蚀性和机械性能。
具体来说，不锈钢退火的目的包括：消除应力、改善塑性、恢复组织、提高硬度均匀性、减少晶界腐蚀等。
二、不锈钢退火的原理：不锈钢退火炉是通过加热和冷却工艺来实现退火处理的。
不锈钢在加热过程中，晶界和晶内的金属原子开始运动，晶界的原子迁移会消除晶界应力，晶内的原子迁移会减少晶内应力。
随着温度的升高，不锈钢中的晶界和晶内原子开始重新排列，原先的应力得到释放，组织结构得到改善。
冷却过程中，不锈钢的晶界和晶内原子再次重新排列，使得晶界和晶内的应力得到进一步消除，从而达到退火的目的。
三、不锈钢退火炉的工作过程：1. 加热阶段：不锈钢材料被放入退火炉中，炉内温度逐渐升高。
加热的过程要控制温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。
在加热过程中，不锈钢材料的晶界和晶内原子开始运动，应力逐渐释放。
2. 保温阶段：当温度达到退火温度后，保持一定的时间，使得晶界和晶内的原子重新排列，组织结构得到改善，应力进一步释放。
3. 冷却阶段：将退火炉内的温度逐渐降低，使得不锈钢材料的晶界和晶内原子再次重新排列，进一步消除应力。
在冷却过程中，也需要控制温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。
四、不锈钢退火炉的特点：1. 温度控制精确：不锈钢退火炉能够精确控制退火温度，确保退火过程中温度的均匀性，避免不锈钢材料受到局部过热或过冷的影响。

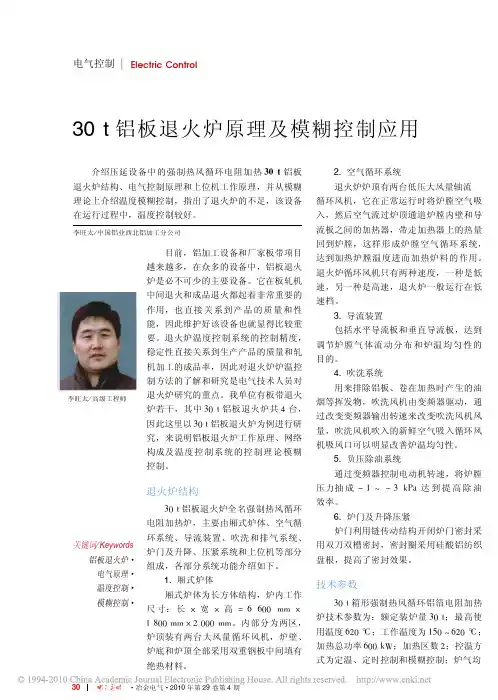

30t铝板退火炉原理及模糊控制应用
FH$-- = :IJ ’K@L(KM 为温控模块主要作为炉温控 制，包括模数转换、给定值与测量值比较和偏差 值模糊控制等重要的温度控制功能，它是退火炉 最重要的控制模块；模拟量输入板 BI, 4 5& Q+L 为 温度显示模块，主要作为炉温测试时接入铠装热 电偶，然后在 触 摸 屏 上 显 示，在 上 位 机 上 记 录； 人机界面采用 =+?3?@A 触摸屏 S:&7) ；变频器选用 BGG 公司 B’=-5) —)5 ；上位机使用研华工控机作 为上位机，通过以上选择很好地实现了系统和炉 温的控制。 )/ 软件 退火炉使用的控制软件 =CS:7 N-" $ ，触摸屏 S:&7) 使 用 :(KLKKM 为 控 制 软 件，工 控 机 通 过 以 /+@TKUA&))) 为操作平台，以 /+@’’ N-" & 为控制 软件，同时上位机安装 :<’ —=CS:7 -" $ V =:$ 编 程软件。
*1 空气循环系统 退火炉炉顶有两台低压大风量轴流 循环风机，它在正常运行时将炉膛空气吸 入，然后空气流过炉顶通道炉膛内壁和导 流板之间的加热器，带走加热器上的热量 回到炉膛，这样形成炉膛空气循环系统， 达到加热炉膛温度进而加热炉料的作用。 退火炉循环风机只有两种速度，一种是低 速，另一种是高速，退火炉一般运行在低 速档。 /1 导流装置 包括水平导流板和垂直导流板，达到 调节炉膛气体流 动 分 布 和 炉 温 均 匀 性 的 目的。 .1 吹洗系统 用来排除铝板、卷在加热时产生的油 烟等挥发物，吹洗风机由变频器驱动，通 过改变变频器输出转速来改变吹洗风机风 量，吹洗风机吹入的新鲜空气吸入循环风 机吸风口可以明显改善炉温均匀性。 21 负压除油系统 通过变频器控制电动机转速，将炉膛 压力抽 成 / , 0 / $ 123 达 到 提 高 除 油 效率。 31 炉门及升降压紧 炉门利用链传动结构开闭炉门密封采 用双刀双槽密封，密封圈采用硅酸铝纺织 盘根，提高了密封效果。
退火炉的构造原理
■ 热处理退火炉的节能改造：
■ 全电玻璃制品退火炉
·
·
·
·
·
·
·
·
·
·
■ RTD推杆式等温退火炉
型号
额定功率KW
额定电压V
最高工作温度℃
炉膛尺寸
长*宽*高MM
外形尺寸
长*宽*高MM
RTD-160-9
160
900
11800*720*516
????
生产率400Kg/h
RTD-300-9
2T
100
380
500
1500*1050*950
6224*2950*2746
1T80Βιβλιοθήκη 3805001400*800*750
5820*2260*2400
■ RCWT系列网带式铜管光亮退火炉
型号规格
额定温度(℃)
额定功率(KW)
工作尺寸
长×宽×高(mm)
RCWT-90-8
800
90
5000×600×200
1150
1150
1150
炉管数量（根）
5
10
20
炉子长度（m）加热段＋冷却段
9
12
12
生产能力（kg/h）不锈钢丝
50
120
240
■ 喷氢冷却式不锈钢带光亮退火炉
型 号
NS-200
NS-400
NS-600
马弗管直径(mm)
Φ200
Φ400
Φ600
加热功率(kw)
120
180
300
工作温度(℃)
≤1150
750/1500
燃气罩式退火炉的结构
1、燃气罩式退火炉采用75%氢气+25%氮气为保护气体。通过中央操作系统（COS）运行。除了装炉和出炉、移动内罩以及加热和冷却罩外，整个过程设备均自动控制。
2、炉壳为焊接钢板，用型钢加固，与顶部联结，便于用天车吊装。
3、加热罩下部为耐火和隔热材料、以及成型的纤维模块，上部为毡层。
10、选择退火程序后，有关设定值传输到炉子的PLC，操作工就可以启动退火程序。然后，直到退火完成，操作工不信息，从而对设备的状态取得理想的观察。可以手动干预系统，改变自动运行程序，而不会影响安全性能。
主要技术经济指标均达到国家先进水平，它成功地解决了材料表面质量要求与内在性能要求之间的矛盾，该产品适用于黑色金属、有色金属的带材、线材等材料的中间退火和成品退火，材料的性能质量可优于国家标准，达到国际先进水平。
4、加热罩底部边缘围有密封框，使加热室密封。
5、加热罩燃烧系统包括数个高速烧嘴，沿加热罩圆周上布置。
6、烧嘴通过炉台PLC工艺点火系统自动监控。
7、火焰探测仪采用的是UV传感头。
8、每次烧嘴故障和火焰误差都分别记录。必要时，可手动脱开一个烧嘴，退火工艺少一个烧嘴继续进行。
9、加热过程有两个监测环路保护：一个由PLC监控；另一个由单独的温度监控器进行。
