海底钻机的高可靠绳索取心钻具的结构优化与仿真分析
绳索取心钻进在水利水电勘探中存在的问题及解决思路
绳索取心钻进在水利水电勘探中存在的问题及解决思路周晓;易学文;李守圣;郭明【摘要】钻探是水利水电工程勘探中获取地下信息最直接、最重要的手段，钻探质量对水利工程的投资和安全具有极其重大的影响。
绳索取心是提高钻探质量十分重要的技术，在国土资、金、煤炭等部门得到了广泛的应用。
但是将该技术应用水利水电工程勘探还存在压水试验、绳索取心钻具不匹配、冲洗液限制等问题。
通过对上述问题的分析和研究，提出了解决思路和方法，且在工程实践中取得了良好的效果。
特别是研究设计的不提大钻压水试验方法，将压水试验和绳索取心钻进有机地结合在一起，很好地解决了绳索取心钻进难以适应水利水电勘探的关键技术难题。
%Drilling is a direct and important method of gaining the underground information in the water resources and hy-dropower engineering exploration, and the quality of drilling is very important for the water resources engineering's invest-ment and safety.The wire-line coring drilling is a key technology in improving drilling quality, which is widely used in land resources, metallurgy and coal.But there are some problems in water pressure test, unsuitable specification of wire-line co-ring drilling tools and the flushing fluid limitation.By the analysis and study on the above problems, the solution was put forward and good effects were received.By the designed method of water pressure test with no-hoisting drill, the combina-tion of water pressure test and wire-line coring drilling solved the technical difficulties in wire-line coring drilling to adapt water conservancy and hydropower exploration.【期刊名称】《探矿工程-岩土钻掘工程》【年(卷),期】2013(000)003【总页数】4页(P24-27)【关键词】绳索取心钻进;水利水电工程勘探;压水试验;冲洗液【作者】周晓;易学文;李守圣;郭明【作者单位】黄河勘测规划设计有限公司地质勘探院，河南洛阳471002;黄河勘测规划设计有限公司地质勘探院，河南洛阳471002;黄河勘测规划设计有限公司地质勘探院，河南洛阳471002;黄河勘测规划设计有限公司地质勘探院，河南洛阳471002【正文语种】中文【中图分类】P634.50 引言在水利水电工程勘察中，钻探是获取工程区域地层信息最直接、最准确的不可替代的勘探手段。
水文地质勘查孔钻探中绳索取芯钻进工艺的应用分析
水文地质勘查孔钻探中绳索取芯钻进工艺的应用分析摘要：绳索取芯钻进工艺有助于降低劳动强度，提升岩矿芯采取率，降低孔斜，对于钻杆、钻头等工具的消耗较少，整体经济效益较高，可将其运用到水文地质勘查孔钻探工作中。
本文结合具体项目，分析了绳索取芯钻进工艺的应用要点，以此来为该工艺的实践应用提供参考思路。
关键词：水文地质勘查钻探；绳索取芯钻进工艺；应用要点水文地质钻探是当前水文地质勘探、普查工作中常用的技术手段，主要是为了获取地下水文地质信息，在物探与测绘工作的基础上，针对含水层的厚度、构造、层次、岩性、水温、水质等进行勘查。
水文地质勘探孔具有垂直度要求严苛、岩屑排出量较大、钻孔直径偏大的特点，同时施工地层极易发生破碎、漏失以及坍塌等情况，必须选择钻孔质量与效率都比较高的钻进工艺。
现对绳索取芯钻进工艺在水文地质勘查孔钻探中的应用情况展开研究。
1项目概况袁店一井煤矿2021-观1孔终孔深度为1351.76m，终孔层位为奥灰，需在三隔以下完成取芯任务，获取煤层煤样，针对奥灰层进行抽水试验并完成取样，下入套管同时进行隔离止水。
钻孔结构一开：孔深0～270.13m，孔径为Φ250mm，下置Φ177.8×8.05mm套管；二开：孔深0～1189.81m，孔径为Φ152mm，下置Φ127×6.50mm套管；三开：奥灰段，孔径为Φ94mm裸孔。
2水文地质勘查孔钻探中绳索取芯钻进技术参数分析2.1钻压面对强研磨性、软硬互层、破碎松散、产状陡立等地层，节理发育岩石或者遭遇钻孔超径、弯曲等情况后，需适当进行减轻钻压。
经过初磨的断钻头，仅通过正常钻研即可保持高钻速。
钻进期间，金刚石因被磨钝，其钻速降低后，需以平稳的方式提高钻压[1]。
绳索取芯钻头的钻压略大于双管钻头，本孔钻压控制在10KN到12KN之间。
2.2钻速面对产状陡立易斜地层、软硬互层、裂隙破碎地层以及坚硬弱研磨性地层时，需要将转速降低；在软岩层中进行钻进作业时，需要对转速进行限制。

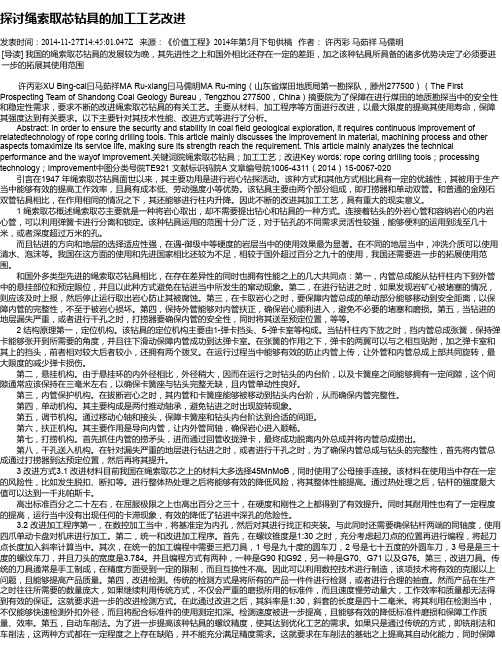

探讨绳索取芯钻具的加工工艺改进
探讨绳索取芯钻具的加工工艺改进发表时间：2014-11-27T14:45:01.047Z 来源：《价值工程》2014年第5月下旬供稿作者：许丙彩马茹祥马儒明[导读] 我国的绳索取芯钻具的发展较为晚，其先进性之上和国外相比还存在一定的差距，加之该种钻具所具备的诸多优势决定了必须要进一步的拓展其使用范围许丙彩XU Bing-cai曰马茹祥MA Ru-xiang曰马儒明MA Ru-ming（山东省煤田地质局第一勘探队，滕州277500）（The First Prospecting Team of Shandong Coal Geology Bureau，Tengzhou 277500，China）摘要院为了保障在进行煤田的地质勘探当中的安全性和稳定性需求，要求不断的改进绳索取芯钻具的有关工艺。
主要从材料、加工程序等方面进行改进，以最大限度的提高其使用寿命，保障其强度达到有关要求。
以下主要针对其技术性能、改进方式等进行了分析。
Abstract: In order to ensure the security and stability in coal field geological exploration, it requires continuous improvement of relatedtechnology of rope coring drilling tools. This article mainly discusses the improvement in material, machining process and other aspects tomaximize its service life, making sure its strength reach the requirement. This article mainly analyzes the technical performance and the wayof improvement.关键词院绳索取芯钻具；加工工艺；改进Key words: rope coring drilling tools；processing technology；improvement中图分类号院TE921 文献标识码院A 文章编号院1006-4311（2014）15-0067-020 引言在1947 年绳索取芯钻具面世以来，其主要功用是进行岩心钻探活动。
浅谈绳索取心钻具结构及优点
浅谈绳索取心钻具结构及优点作者：牛金山来源：《中国集体经济》2011年第10期摘要：绳索取心是不提钻取心钻进方法之一。
目前，绳索取心不仅在石油钻井中应用，已广泛用于地质岩心钻探和其他工程钻探。
文章主要介绍这种钻探工艺的结构及优点。
关键词：钻探；取心；优点绳索取心钻具是一种用钢丝绳将打捞器从钻杆中下到孔内，把容纳岩心的内管打捞提升上来进行取心，不必提升钻杆的单动双管钻具。
绳索取心钻进是一种先进的钻探方法，是岩心钻探领域的一次重大的技术革命，目前在国内外得到了广泛的应用。
一、绳索取心钻具结构和工作原理（一）双管部分双管部分由外管总成和内管总成组成。
1、外管总成它由变径接头、上扩孔器、弹卡挡头、弹卡室、座环、外管、扶正环、下扩孔器、钻头等件组成，其作用是传递钻压和扭矩，带动钻头进行钻进。
其中：上扩孔器对钻具起着导正作用。
外管下端安有扶正环，提高了内管的稳定性和与钻头的同轴度，使岩心顺利地进入内管，从而提高了采取率。
2、内管总成内管总成的作用主要是单动通水、容纳和提取岩心。
为此设有如下机构：（1）打捞机构打捞机构由捞矛头、矛头座、销、回收管等件组成。
当打捞钩抓住捞矛头向上提升时，带动回收管上移，迫使弹卡合拢，脱离了弹卡挡头的限制，继而将内管总成提升上来。
当提升到地面时，捞矛头与矛头座转成90°，把内管总成平稳地放在地面上。
（2）弹卡机构弹卡机构由弹卡、弹卡架、圆锥杆、弹卡挡头、弹卡室、弹簧及其一些附件组成。
其作用是内管总成到位后，弹卡在弹簧和圆锥杆的作用下张开，并贴在弹卡室的内壁上被锁定，其上端受弹卡挡头的限制，使内管总成不会向上窜动。
当打捞内管总成时，圆锥杆在矛头座的带动下上行，解除了对弹卡的限制，与此同时回收管将弹卡合拢，脱离了弹卡挡头的限制，继而提升内管总成。
（3）悬挂机构悬挂机构由座环、悬挂环、悬挂接头组成。
其作用是内管总成到位后，悬挂环坐落在座环上，把内管总成悬挂起来，从而保证了卡簧座与钻头内台阶的间隙。
