高二电子电工期中考试
电工电子期中考试题及答案
电工电子期中考试题及答案第一节：选择题1. 下面哪个选项是关于欧姆定律的描述？A. 电压与电流之间的比值称为电阻。
B. 电压与电阻之间的比值称为电流。
C. 电流与电阻之间的比值称为电压。
D. 电流与电压之间的比值称为电阻。
2. 以下哪个元器件是用来存储电荷的？A. 电容器B. 电感器C. 电阻器D. 二极管3. 下列哪种逻辑门的输出信号为低电平时，只有一个或两个输入信号也为低电平？A. 与门B. 或门C. 非门D. 异或门4. 以下哪个选项是关于直流电机的描述？A. 直流电机只能转动一个方向。
B. 直流电机在工作时电枢绕组通常是唯一加热的部分。
C. 直流电机无法改变转速。
D. 直流电机主要应用于交流电路中。
5. 以下哪个选项是关于三相交流电的描述？A. 三相电是由三条单独的交流电线组成的。
B. 三相电的相位差为120度。
C. 三相电无法通过变压器进行转换。
D. 三相电的频率是固定的。
第二节：填空题1. 欧姆定律的数学公式为电压（U）等于电流（I）乘以电阻（R），表示为________。
2. 一个电源的正极为电压的________极，负极为电压的________极。
3. 电感器的单位是________。
4. 在数字电路中，使用的最基本的逻辑门是________门。
5. 三相交流电的相位差是________度。
第三节：简答题1. 请简要解释欧姆定律的含义及公式的用途。
欧姆定律是描述电压、电流和电阻之间关系的重要定律。
根据欧姆定律，电压等于电流乘以电阻，其数学公式为U = I * R。
这个公式可以用于计算电路中任意两个参数已知时的第三个参数，例如确定电流大小或电阻值。
2. 分别解释直流电机和交流电机的工作原理。
直流电机的工作原理是利用直流电流通过电枢绕组和磁极之间的电磁相互作用来产生转动力矩。
当电流通过电枢绕组时，它会在磁场中受到力的作用，从而导致电枢绕组和电刷转动。
交流电机的工作原理是利用交流电流的变化来产生转动力矩。
江苏省如皋中专高二机电第二学期《电工基础》期中试卷170414
ZZZZ ZZ 1江苏省如皋中专高二机电第二学期《电工基础》期中试卷1．在三相星形接法电路中，中线的作用是A ．维持三相负载平衡B ．维持三相电压平衡C ．维持三相电流平衡D ．维持三相功率平衡 2．在右图所示电路中，各灯泡的规格相同，工作中若W 相灯泡因故断路，则产生的现象是 。
A ．U 相、V 相灯泡都更亮B ．U 相、V 相灯泡都变暗C ．U 相灯泡更亮，V 相灯泡变暗D ．U 相、V 相灯泡亮度都不变 3．某三相电路中的三个线电压分别为u 12=3802sin(100πt + 30°)V,u 23=3802sin(100πt一90°)V, u 31=3802sin(100πt 一210°)V,当t=0．8s 时,应为A ． 380VB ．3802V C ． 3803V D ． 04．某理想变压器匝数比为2：1，则变压器工作时输入功率和输出功率之比为 A ．20：1 B ．1：20 C ．1：40 D ．1：15． 并联适当容量的电容器，可对感性负载进行功率因数补偿。
下列相关表述中，正确的是： A ．并联电容器后，电路的有功功率增大 B ．并联电容器后，电路的无功功率增大C ．并联电容器后，电路的有功功率增大，无功功率减小D ．并联电容器后，电路的无功功率减小，有功功率不变，电流减小6．题6图所示三相电路中，当开关S 闭合时电流表读数为1A ，若将开关S 打开,则电流表读数 。
A ．不变B ．变小C ．变大D ．为零题6图 题7图7． 在题7图所示电路中，L 1、L 2、L 3、L 4、L 5是5个完全相同的灯泡，要使它们均正常发光，则变压器的原、副线圈匝数比N 1∶N 2∶N 3为 。
A ． 1∶2∶1B ． 2∶1∶2C ． 4∶2∶1D ． 4∶1∶28．对电压互感器，下列表述中正确的是_________。
A ．一次绕组与被测线路并接，二次绕组接电压表，铁壳及二次绕组的一端必须接地B ．一次绕组与被测线路并接，二次绕组接电压表，铁壳及二次绕组的一端可不接地C ．一次绕组与被测线路串接，二次绕组接电压表，铁壳及二次绕组的一端必须接地D ．一次绕组与被测线路串接，二次绕组接电压表，铁壳及二次绕组的一端可不接地二、填空题1． 一变压器，一次电压380V ，二次电压36V ，在接有电阻性负载时，测得二次电流5A ,2． 在三相四线制中，线电压U 线与相电压U 相之间的关系为 。
《电工电子》期中考试卷
《电工电子》期中考试卷班级学号姓名一、单项选择题〔对的打√，每题3分，共30分〕1、三个阻值相同的电阻，并联后的等效电阻为2Ω，现将其串联，那么等效电阻为：A、2ΩB、6ΩC、12ΩD、18Ω2、某圆形平均导线长为50米，电阻为2Ω，现将其平均拉长到200米，那么现在的电阻为：A、2ΩB、8ΩC、32ΩD、64Ω3、两个正弦量的波形图如图1所示，那么e A和e B的相位关系是：A、e B超前e Aπ/300B、e A超前e Bπ/300C、e B超前e Aπ/3D、e A超前e Bπ/34、如图2所示电路中，R=200Ω, Xc=200Ω,那么：A、u i超前u oπ/4B、u o超前u iπ/4C、u i超前u oπ/2D、u i超前u oπ/25、如图3所示电路中，I R、I c、I L三者的相位关系是：A、I c与I L反相，I R超前I L90ºB、I c与I L反相，I R超前I C90ºC、I c与I R反相，I L超前I R90ºD、I c与I R反相，I R超前I L90º6、在一个截面积相同、但材料不同的磁路里，它们各处的磁通φ、磁感应强度B、磁场强度H的关系是：A、φ相同，B、H不同 B、φ、B相同，H不同C、φ、B、H均相同D、φ、B、H均不同7、单相变压器原绕组额定电压为220V，电压比K=6，那么空载时副绕组的额定电压U20以及当副方电流I2为3A时的原方电流I1分别是：A、U20=1320V，I1=18AB、U20=1320V，I1=0.5AC、U20=36.7V，I1=18AD、U20=36.7V，I1=0.5A8、假如三相异步电动机定、转子之间的空气隙增大，那么电动机的空载电流及功率因数的变化情形是：A、两者均增大B、两者均减少C、电流增大，功率因数减少D、电流减少，功率因数增大9、三相异步电动机的工作磁场是：A、恒定磁场B、旋转磁场C、脉动磁场D、前三种磁场均可10、现有熔断器、自动开关、接触器、热继电器、操纵继电器等几种低压电器，它们各属于：A、熔断器、自动开关、热继电器属于低压爱护电器；接触器、操纵继电器、自动开关属于低压操纵电器。

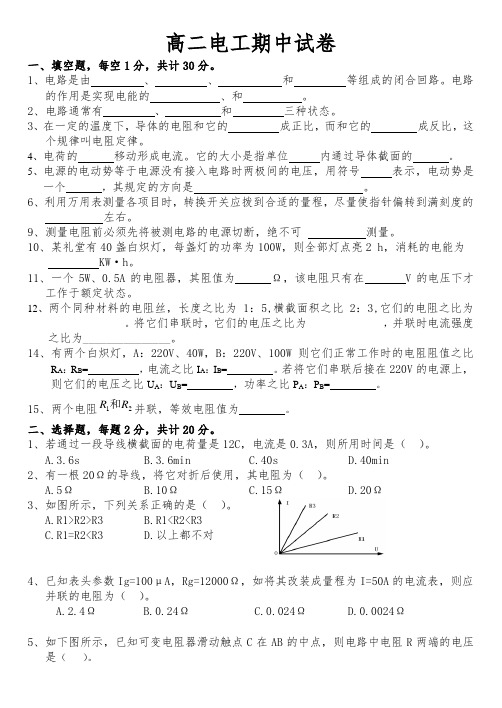

高二电工期中试卷选择填空
高二电工期中试卷一、填空题，每空1分，共计30分。
1、电路是由、、和等组成的闭合回路。
电路的作用是实现电能的、和。
2、电路通常有、和三种状态。
3、在一定的温度下，导体的电阻和它的成正比，而和它的成反比，这个规律叫电阻定律。
4、电荷的移动形成电流。
它的大小是指单位内通过导体截面的。
5、电源的电动势等于电源没有接入电路时两极间的电压，用符号表示，电动势是一个，其规定的方向是。
6、利用万用表测量各项目时，转换开关应拨到合适的量程，尽量使指针偏转到满刻度的左右。
9、测量电阻前必须先将被测电路的电源切断，绝不可测量。
10、某礼堂有40盏白炽灯，每盏灯的功率为100W，则全部灯点亮2 h，消耗的电能为KW·h。
11、一个5W、0.5A的电阻器，其阻值为Ω，该电阻只有在V的电压下才工作于额定状态。
12、两个同种材料的电阻丝，长度之比为1：5,横截面积之比2：3,它们的电阻之比为_______________。
将它们串联时，它们的电压之比为_______________，并联时电流强度之比为_______________。
14、有两个白炽灯，A：220V、40W，B：220V、100W则它们正常工作时的电阻阻值之比R A ：R B = ，电流之比I A ：I B = 。
若将它们串联后接在220V 的电源上，则它们的电压之比U A ：U B = ，功率之比P A ：P B = 。
15、两个电阻21R R 和并联，等效电阻值为 。
二、选择题，每题2分，共计20分。
1、若通过一段导线横截面的电荷量是12C ，电流是0.3A ，则所用时间是（ ）。
A.3.6sB.3.6minC.40sD.40min2、有一根20Ω的导线，将它对折后使用，其电阻为（ ）。
A.5ΩB.10ΩC.15ΩD.20Ω3、如图所示，下列关系正确的是（ ）。
A.R1>R2>R3B.R1<R2<R3C.R1=R2<R3D.以上都不对4、已知表头参数Ig=100μA ，Rg=12000Ω，如将其改装成量程为I=50A 的电流表，则应并联的电阻为（ ）。
高二电工与电子技术第一学期期中试卷
高二电工与电子技术第一学期期中试卷（7-11章）班级学号姓名得分一、填空题（30分，每空2分）1、在电气控制电路中，熔断器作保护，热继电器作保护。
2、交流接触器的铁心由硅钢片叠成，主要是为了减少损耗。
3、PN结的正向接法是P型区接电源的极，N型区接电源的极。
4、三极管是由两个PN结构成的一种半导体器件，其中一个PN结称为，另一个称为。
5、在三相异步电动机正反转控制电路中互锁的方法有互锁和互锁。
6、二极管在电路中地特性经常表现为。
7、三极管在电路中工作的状态可以，，。
二、选择题（30分，每题3分）1、白炽灯内充有少量惰性气体或抽成真空，目的是（）A、提高发光效率。
B、降低温度。
C、保护灯丝。
D、防止白炽灯发黑。
2、在操作闸刀开关时，拉闸和合闸的动作应当是（）A、迅速B、缓慢C、先缓慢后迅速D、先迅速后缓慢3、三相异步电动机直接启动造成的危害主要是（）A、启动电流大，使电动机绕组被烧毁。
B、启动时功率因数较低，造成很大浪费。
C、启动时在电路上引起较大的电压降，使同一电路负载无法正常工作。
D、启动时启动转矩较低，无法带负载工作。
4、当三极管的发射结正偏，集电结反偏时，三极管处于（）A、饱和状态。
B、截止状态C、放大状态。
D、无法判断5、如果二极管的正、反向电阻都很大则该二极管（）A、已被击穿。
B 正常、C内部短路 D 、内部断路6、当三极管饱和时会飞发生（）A、Ic随Ib增加。
B、Ic不随Ib增加C、Ic随Ib减小7、NPN型三极管处于放大状态时各极电位关系是（）A Vc>Ve>Vb BVc>Vb>Ve CVc<Ve<Vb DVc<Vb<Ve8、在二极管特性的正向导通区，二极管相当于（）A、接通的开关。
B、断开的开关。
C、大电阻D大电容9、二极管正向导通的条件是其正向电压值（）A、大于0.B、大于0.3C、大于0.7D、大于死区电压10、变压器中起传递电能作用的是（）A、漏磁通。
高二1电子线路期中考卷
江苏省沭阳中等专业学校2017—2018学年第一学期期中月考试卷高二(1)《电子线路》1．差分放大电路的最大特点是A ．稳定放大倍数B ．提高输入电阻C ．抑制零点漂移D ．扩展通频带 2．集成运放的内部电路耦合方式是A ．直接耦合B ．变压器耦合C ．阻容耦合D ．电容耦合 3．同相比例运算电路属于负反馈类型A ．电压并联B ．电压串联C ．电流并联D ．电流串联4．题4图所示电路中，R P 的总阻值为10 kΩ，则电路电压放大倍数io u uA u =的可调范围是A ．-1.5～-3B ．0～3C ．1.5～3D ．1～210 k Ω题 10 图io题11图题4图 题5图5．在题5图所示电路中，o u 与i u 的关系是A ．o i u u =-B ．o i u u =C ．o i 2u u =-D ．o i 2u u =6．差分放大电路A VD 越大， A VC 越小说明A ．漂移越大B ．对有用信号的放大能力越强C ．对无用信号的放大能力越弱D ．抑制零漂能力越强7.题7图所示差分放大电路中，已知静态工作点合适，u 11=10 mV ，u 12=20 mV ，且双端输出的差模电压放大倍数A ud =-50。
则该电路的共模输入电压u Ic 和差模输出电压u Od 分别为 A.30mV 250mV B.30mV 500mV C.15mV 250mV D.15mV 500mV题7图8．双回路调谐放大器的性能比单回路调谐放大器优越，主要在于A ．前者电压增益高B ．前者选择性好C ．前者电路稳定性好D ．前者具有较宽的通频带，且选择性好 9．电路如题9图所示，以下说法正确的是A ．电路不满足振幅平衡条件，故不能自激振荡B ．电路不满足相位平衡条件，故不能自激振荡C ．电路不满足振幅及相位平衡条件，故不能自激振荡D ．电路满足相位平衡条件，且结构合理，故有可能自激振荡ccX 3题9图 题10图10．设题10图所示交流通路满足振荡的振幅起振条件A ．若X 1、X 2和X 3同为电容元件，则构成电容三点式振荡电路B ．若X 1、X 2和X 3同为电感元件，则构成电感三点式振荡电路C ．若X 1、X 2为电感元件，X 3为电容元件，则构成电感三点式振荡电路D ．若X 1、X 2为电容元件，X 3为电感元件，则构成电感三点式振荡电路二、判断题11．理想运放工作时，它并不都具有“虚短”和“虚断”的特点。
高二电工测量期中试卷(刘延松)25份
江苏省沭阳中等专业学校高二电子专业《电工测量》期中试卷答题卡1．磁电系测量机构可动部分的稳定偏转角与通过线圈的。
A 、电流成正比 B 、电流的平方成正比 C 、电流成反比 D 、电流的平方反正比2.一只量程为50μA,内阻为10K Ω的电流表,若要改装成2.5A 的电流表,需要 A.串联一0.2Ω电阻 B.串联一0.02Ω电阻 C.并联一0.2Ω电阻 D.并联一0.02Ω电阻 3．万用表欧姆中心值为25Ω，则A ．其有效测量范围为0—50ΩB ．其有效测量范围为2.5Ω—250ΩC ．其有效测量范围为0.25Ω—2500Ω4．某电压表盘上标有“20kΩ/V”字样，其意义为A ．电压表各量程的内阻与相应量程值的比值B ．内阻为20kΩC ．每伏电压对应了20kΩ电阻5.一只内阻为500Ω,满刻度电流为100μA 的磁电系测量机构，改装为5V 量程的直流电压表时，需要串联___Ω的电阻。
A 、495B 、4950C 、49500D 、49.56. 使用万用表测量直流电压时，应使它的指针工作在刻度值的几分之几的位置？ A 三分之二 B 三分之一 C 二分之一7.万用表电流档测量被测电路的电流时，万用表应与被测电路：A.串联B.并联C.短接D.断开8.用1.0级，量程为100V 的电压表去测量某一电压时，测得电压值为50V ，则该测量可能出现的最大相对误差为A.±0.5%B. ±1%C. ±1.5%D.2% 9.用万用表欧姆挡测量晶体管性能时，一般选择R ×100或R ×1k 倍率挡，这是因为R ×10k 高倍率挡电压较高，而欧姆挡的低倍率挡的A.内阻较小，电流较大B.内阻较大，电流较小C.内阻较小，电流较小D.内阻较大，电流较大10．各种测量机构中，游丝导流的有（ ）。
A ．磁电系和电磁系B ．磁电系和电动系C ．电磁系和电动系D ．电磁系和铁磁电动系 11．按有效数字运算规则：1.2+3.445+12.655-7.2501和13.65×17.36×0.0025×168.501的运算结果对应为A ．10和99B ．10.0和100C ．10.0和1.0×102D ．10.1和99 12．指针式万用表直流电压挡的测量线路根据附加电阻接入方式不同，分为单用式附加电阻电路和共用式附加电阻电路。
高二对口电子电工专业《电子线路》期中试卷
如皋中专2019-2020年度第一学期18对口高二期中考试试卷专业：电子电工科目：电子线路分值：105分一、判断题（6*2）( )1、在串联型石英晶体振荡器中，电路利用石英晶体相当于一个电感来构成振荡器的。
( )2、桥式全波整流电容滤波电路中，若有一个二极管出现虚焊，则输出电压为原来的一半。
( )3、实用型差动放大电路中，增大发射极电阻Re，不仅增大了对共模信号的负反馈作用，同时降低了共模放大倍数，降低了共模抑制比。
( )4、振荡器产生的振荡信号是单一频率的信号。
( )5、自激振荡器起振后，应满足AuF＞1。
( )6、只要处于线性工作状态的理想运放，其反相输入端均可按“虚地”处理。
二、选择题（7*4）( )1、由理想集成运放构成的电路如下图所示。
下列表述中，正确的是A、只要适当设置元件参数，该电路就能构成LC振荡电路B、该电路中有负反馈存在，一定不是振荡电路C、该电路一定不满足相位平衡条件，不能产生振荡D、该电路一定不满足振幅平衡条件，不能产生振荡( )2、如下图所示各电路中，符合“虚地”条件的是A、(a)图所示电路B、(b)图所示电路C、(c)图所示电路D、(d)图所示电路3、如下左图所示电路，R＝0.5kΩ，当ui＝1mV时，则电流I的值为( )A、2μAB、0μAC、－2μAD、1μA4、某反馈放大器的交流通路如上右图所示，该电路中的级间反馈类型为A、电压串联正反馈B、电压串联负反馈C、电流串联正反馈D、电流串联负反馈5、如下左图所示电路，能产生自激振荡的连接为A、1-2；3-5B、1- 3；2-5C、1- 4；2–5D、1-5；2-36、如上右图所示电路，以下说法正确的是( )A、该电路由于无选频网络，不能产生正弦波振荡B、该电路由于不满足相位平衡条件不能产生正弦波振荡C、该电路由于放大器不能正常工作，不能产生正弦波振荡D、该电路能产生正弦振荡7、当负载发生变化时，欲使输出电流稳定，且提高输入电阻，应引入( )A、电压串联负反馈B、电流串联负反馈C、电流并联负反馈D、电压并联负反馈三、填空题（10*2）1、如下左图所示为具有放大作用的半波整流电路，V1、V2为理想二极管。
电工电子技术期中试题
电工电子技术期中试题一、选择填空(1)、下图方框代表电源或负载，已知U = 220V，I = -1A，其中哪一个方框是电源？（）(2)、下面说法正确的是（）。
a、电源的实际输出功率一定等于其额定功率b、电源的实际输出功率决定于负载的大小c、电源的实际输出功率与负载的大小无关(3)、图１所示的电路中Ａ点的电位V A为（）。
a、12Vb、- 4Vc、+4V(4)、在ＲＣ串联的交流电路中，下列表达式正确的是（）。
(5)、在两个阻抗串联的交流电路中，以下表达式正确的是（）。
a、Z = Z1+Z2，b、|Z|=|Z1|+|Z2|，c、(6)、正弦交流电路的电压= 30∠15ºV，= -3∠-160ºV , 该电路的性质是（）。
a、阻性b、感性c、容性(7)、三相交流电路的有功功率为（）。
(8)、当电路发生换路时，下面的说法中正确的是（）。
a、电感元件上的电压和电容元件中的电流不能突变b、电感元件中的电流和电容元件上的电压不能突变d、电阻元件的端电压和流过电阻的电流都不能突变I I Ia、Ub、Uc、Ua、P =√3 U L I L sinφb、P = √3 U L I L cosφc、P =√3 U p I p sinφ-12V5kΩ4kΩ A图18kΩ+12VZ = Z12 + Z22(9)、关于三相异步电动机下面的说法正确的是（ ）。
a 、 在电源电压一定时，电动机起动转矩与负载的大小无关b 、 如保持电源电压不变，负载转矩增加，电动机转速上升c 、 电动机转速的大小与电源电压的高低有关(10)、变压器绕组的极性下面判断正确的是（ ）。
二、计算图２所示的电路中的电流I 。
三、在图３所示的电路中，已知： E = 50V ， Is = 3A ， R 1 = 10Ω， R 2 = 5Ω，R 3 = 5Ω，R 4 = 10Ω，试求各支路电流。
四、正弦交流电路如图４，已知 I 1 = 10A ，U 1 = 100V ，求电流Io ，电压Uo 。
电工电子技术与技能期中试卷
电工电子技术与技能期中试卷学号姓名一、填空题1、物质按导电能力的大小可以分为，,二极管属于2、晶体二极管加一定的正向电压时，加反向电压时，这一导电特性，称为晶体二极管的。
3、硅管的门坎电压约为V，锗管约为V；硅管的导通电压约为V，锗管约为V.4、二极管的正向电阻，反向电阻.5、PN结的主要特性是。
6、晶体三极管按半导体材料可分为管和管；按PN结的组合方式不同可分为型和型。
7、晶体三极管实现电流放大作用的偏置条件是：发射结、集电结.电流分配关系是。
8、通常把晶体三极管的输出特性曲线分成三个区域,它们分别是、和。
9、晶体三极管集电极输出电流I C=9mA,该管的电流放大系数为β=50，则输入电流I B=mA。
10、晶体三极管的穿透电流I CEO随温度的升高而增大，由于锗三极管的穿透电流比硅三极管，所以热稳定性三极管较好.二、判断题：1、晶体三极管具有能量放大作用。
(）2、当发射结正偏，集电结反偏时，晶体三极管工作在放大状态。
（）3、当集电极电流I C值大于集电极最大允许电流I CM时，晶体三极管一定损坏。
（）4、二极管和三极管都属于非线性器件。
（）5、晶体三极管的集电极和发射极可以对调使用。
(）6、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位.（）7、晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。
(）8、对于NPN型三极管,当V BE〉0时，V BE〉V CE，则该管工作状态处于饱和状态。
（）三、选择题1、在P型半导体中（）A．空穴是多数载流子，电子是少数载流子 B．空穴的数量略多于电子C．电子是多数载流子，空穴是少数载流子D．没有电子2、二极管两端加上正向电压时（ )A．一定导通 B．超过死区电压才能导通C．超过0。
7伏才导通 D．超过0.3伏才导通3、用万用表的"R×10”挡和”R×100”挡测量同一个二极管的正向电阻，两次测量得的值分别是R1和R2,则二者相比( ）A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二电子技术基础期中考试题
班级姓名 .
一、选择题（3分*10=30分）
1、送回到放大器输入端的信号是（）
A电流反馈B电压反馈
C并联反馈D串联反馈
2、晶体管放大电路的三种接法中，没有电压放大作用但有电流放大作用的是（）
A共集电极接法B共基极接法
C共发射极接法
3、负反馈使放大电路（）
A放大倍数降低，放大电路稳定性提高
B放大倍数降低，放大电路稳定性降低
C放大倍数提高，放大电路稳定性提高
D放大倍数提高，放大电路稳定性降低
4、给乙类功率放大电路设置适当的静态工作点，其目的是（）
A消除饱和失真B减小放大倍数
C消除交越失真
5、在多级放大器中，对零点漂移影响最大的是（）
A前级B后级
C前后级一样D中间级
6、差动放大器是利用（）抑制零点漂移的。
A电路的对称性
B共模反馈
C电路的对称性和共模负反馈
D差模负反馈
7、集成运放在运算电路中，工作在（）状态。
A开环B闭环
C深度负反馈
8、在单门限比较放大器中，集成运放工作在（）状态。
A放大B开环放大
C闭环放大
9、要提高放大器的输入电阻，并且使其输出电压稳定，可采用（）
A电压串联负反馈B电压并联负反馈
C电流串联负反馈D电流并联负反馈
10、交流负反馈是指（）
A只存在阻容耦合电路的负反馈
B还存在变压器耦合电路中的负反馈
C放大正弦信号时才有的负反馈
D交流通路中负反馈
二、填空题（2分*20=40分）
1、负反馈有、、和
四种基本形式。
2、在放大电路中为了稳定静态工作点应该引入负反馈，为了提高电路的输入电阻，应该引入负反馈。
为了稳定输出电压，应该引入负反馈。
3、负反馈对放大电路性能的影响有：使波形失真，使放大倍数的稳定性。
4、两个大小且极性的输入信号称为共模信号，两个大小且极性的输入信号称为差模信号。
5、衡量差动放大电路性能优略的主要指标是。
6、集成运算放大器一般由、、和
几部分组成。
7、利用和概念分析工作在线性区的集成运放电路，可大大简化分析和计算过程。
三、判断题（2分*10=20分）
( )1..负反馈可提高放大器放大倍数的稳定性。
( )2..负反馈对放大器的输入的输入电阻和输出电阻都有影响。
( )3.电流反馈送回到放大器输入端的信号是电流。
( )4.直接耦合放大电路是把第一级的输出直接加到第二级的输入端进行放大电
路。
( )5.差动放大电路对共模信号没有放大作用，放大的只是差模信号。
( )6.集成运算放大器是具有高放大倍数的直接耦合放大电路。
( )7.共模输入电阻是指集成运放的两个输入端加入差模信号时的交流输入电阻。
( )8.加法运算电路有反相加法电路和同相加法电路。
( )9.电压比较器是集成运放的线性应用。
(
)10.比较器能实现波形的变换。
四、 综合题（10*3=30）
1、画出能实现下列运算关系的运算电路。
(1)2i 1i 0u 2u 3u --= ( 2 ) 2i 1i 0u 3u 2u +=
2、 系统的输出电压与一些测量信号（1i u 、2i u 、3i u ）的关系为
3i 2i 1i 0u 4u 5.0u 2u ++=，试用集成运放构成信号处理电路，若取Ω=K 100R f ,求各电阻值。
0u。
