微机原理实验二
微机原理实验报告册(3篇)
第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。
二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。
2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。
3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。
4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。
5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。
6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。
微机原理实验2 JW
上机报告
2011 / 2012 学年第 1 学期
课程名称：微型计算机原理及其应用
上机项目：汇编语言程序设计
专业班级：电子信息工程0904班
姓名：姜伟学号：090402113 机房号：信息220 机号： 10 上机时间： 2011.12.8 批阅时间：
指导教师：刘革成绩：
一．上机项目：
汇编语言程序上机
二．上机目的：
1.了解上机操作过程。
2.掌握上机调试程序方法。
3.掌握程序结果查找方式。
三．上机过程:
1．准备源程序和工具软件
源程序要已知运行结果。
工具软件包括 MASM.EXE LINK.EXE DEBUG.EXE COMMAND.EXE 2．操作步骤：
（1）用EDIT建立源程序文件。
程序1
程序2
（2）用MASM汇编，找出语法错误。
（3）用LINK连接，生成目标文件
（4）执行程序
（5）用DEBUG调试程序（找出算法错误）使用U命令——反汇编命令
G命令——执行命令
R命令——显示与修改寄存器命令
D命令——显示内存单元的内容命令
程序1
程序2
四．上机结论：
程序调试结果程序1为28H,程序2结果为9C4H。
通过上机操作，我学会了用汇编语言，掌握了上机调试程序的方法，也学会了查找结果。
五．上机心得与体会：
在上机过程中，源程序在汇编时发生语法错误，我学会了查找并排除错误。
还掌握了查
找程序结果的方法，掌握了汇编语言的调试方法，熟悉了上机环境和上机过程。
实验二(微机原理实验)

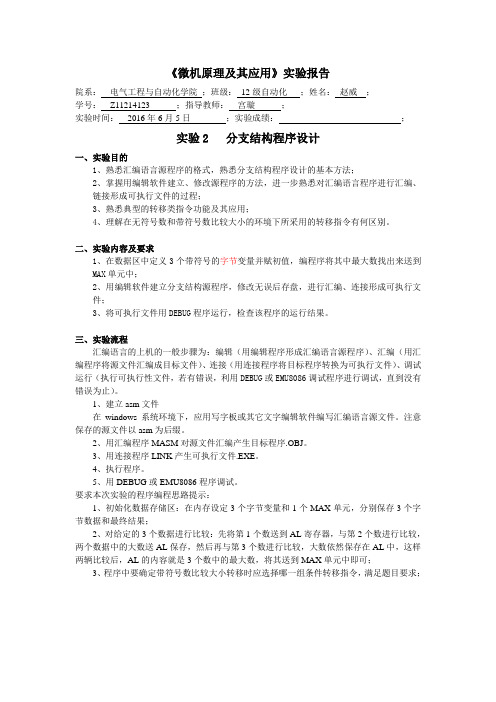

《微机原理及其应用》实验报告院系：电气工程与自动化学院；班级：12级自动化；姓名：赵威；学号：Z11214123 ；指导教师：宫璇；实验时间：2016年6月5日；实验成绩：；实验2分支结构程序设计一、实验目的1、熟悉汇编语言源程序的格式，熟悉分支结构程序设计的基本方法；2、掌握用编辑软件建立、修改源程序的方法，进一步熟悉对汇编语言程序进行汇编、链接形成可执行文件的过程；3、熟悉典型的转移类指令功能及其应用；4、理解在无符号数和带符号数比较大小的环境下所采用的转移指令有何区别。
二、实验内容及要求1、在数据区中定义3个带符号的字节变量并赋初值，编程序将其中最大数找出来送到MAX单元中；2、用编辑软件建立分支结构源程序，修改无误后存盘，进行汇编、连接形成可执行文件；3、将可执行文件用DEBUG程序运行，检查该程序的运行结果。
三、实验流程汇编语言的上机的一般步骤为：编辑（用编辑程序形成汇编语言源程序）、汇编（用汇编程序将源文件汇编成目标文件）、连接（用连接程序将目标程序转换为可执行文件）、调试运行（执行可执行性文件，若有错误，利用DEBUG或EMU8086调试程序进行调试，直到没有错误为止）。
1、建立asm文件在windows系统环境下，应用写字板或其它文字编辑软件编写汇编语言源文件。
注意保存的源文件以asm为后缀。
2、用汇编程序MASM对源文件汇编产生目标程序.OBJ。
3、用连接程序LINK产生可执行文件.EXE。
4、执行程序。
5、用DEBUG或EMU8086程序调试。
要求本次实验的程序编程思路提示：1、初始化数据存储区：在内存设定3个字节变量和1个MAX单元，分别保存3个字节数据和最终结果；2、对给定的3个数据进行比较：先将第1个数送到AL寄存器，与第2个数进行比较，两个数据中的大数送AL保存，然后再与第3个数进行比较，大数依然保存在AL中，这样两辆比较后，AL的内容就是3个数中的最大数，将其送到MAX单元中即可；3、程序中要确定带符号数比较大小转移时应选择哪一组条件转移指令，满足题目要求；四、实验过程原始记录：）（1）、程序流程图（2）、程序：程序流程图和汇编程序思路一致，给X、Y、Z三个变量赋初值，将X值首先传送到AL 寄存器中，对AL中的值和Y进行比较，利用JLE转移指令实现转移，此步的目的是将X 与Y中较大值放在AL寄存器中，再比较AL中的值和Z的大小，利用JLE转移指令进行转移，此步骤的目的是将三个数中的最大值寄存在AL寄存器中，利用无条件转移指令JMP 最终执行将AL中的值传送到预留的存储单元MAX中，返回到DOS系统。
微机原理实验报告2g(参考答案)
实验步骤及结果记录： 实验步骤： （1） 打开 DVCC-598JH 实验箱电源。 （2） 启动计算机，运行 DVCC-598JH 实验系统。 （3） 新建文件、输入程序并保存文件。 （4） 按 F9 键调试程序。 （5） 按 Ctrl+F9 键编译链接并传送文件至 DVCC-598JH 实验箱。 （6） 打开内部数据区，将 20H 单元的值更改为 00H 运行，观察程序运行情况。 （7） 分别将 20H 单元的值更改为正数（01H~7FH） 、负数（80H~0FFH）运行， 观察程序运行情况。 结果记录： 将 20H 单元的值更改为 00H 运行，观察到 21H 单元的值为 00H; 将 20H 单元的值更改为 08H 运行，观察到 21H 单元的值为 01H; 将 20H 单元的值更改为 87H 运行，观察到 21H 单元的值为 0FFH;
实验步骤及结果记录： 实验步骤： （1） 新建文件、输入程序并保存文件。 （2） 按 F9 键调试程序。 （3） 按 Ctrl+F9 键编译链接并传送文件至 DVCC-598JH 实验箱。 （4） 打开内部数据区，更改从 20H 单元的 8 个数据，观察程序运行情况。 （5） 打开外部数据区，观察从 2000H 开始的 16 个单元数据，检查运行结果的正确性。 结果记录： 20H 给定值 观察值 观察值 87H 2000H 07H 2001H 08H 21H 54H 2002H 04H 2003H 05H 22H 36H 2004H 06H 2005H 03H 23H 23H 2006H 03H 2007H 02H 24H 19H 2008H 09H 2009H 01H 25H 43H 200AH 03H 200BH 04H 26H 77H 200CH 07H 200DH 07H 27H 69H 200EH 09H 200FH 06H
微机原理实验报告_2
实验一汇编语言的编译、链接和调试一、实验目的1、学会使用masm对汇编源程序进行编译、链接、调试、运行。
2、掌握汇编语言的程序格式。
3、巩固所学的汇编语言指令。
二、实验环境１、硬件：PC 微机２、软件：宏汇编MASM 软件三、实验原理1、汇编语言程序的上机与处理过程2、汇编语言的程序格式（1）汇编程序一般由若干段组成，每个段都有一个名字，以SEGMENT作为段的开始，以ENDS作为段的结束，这两者前要冠以相同的名字作为段名。
（2）代码段和堆栈段必不可少，数据段和附加段可根据需要设置。
堆栈段的SEGMENT之后有关键字STACK。
代码段中有伪指令ASSUME告诉汇编程序，在各种指令执行时所要访问的各段寄存器将分别对应哪一段。
（3）源程序的每一段是由若干行汇编语句组成，每一行只有一条语句，且不能超过128个字符，但一条语句允许有后续行，最后均以回车结束。
（4）整个源程序必须以END语句结束，它通知汇编程序停止汇编。
四、实验内容进入DOS环境中相应的目录下。
如汇编软件的文件来为：D:\MASM，则对应的操作为（1）选择windows的“开始”→“程序”→“附件”→“命令提示符”（2）在DOS命令提示符下输入如下命令（其中带下划线部分为输入内容）。
C:\Documents and Settings\new>D:D:\>CD MASMD:\MASM>EDIT TEXT.ASM进入编辑程序，在其环境下输入编好的源程序，然后在盘上生成一个扩展名为.asm的文件。
程序示例DATA SEGMENTDA1 DB 10H,20H,30H,40HDA2 DB 0F0H,0B0H,0A0H,90HDA3 DB 00H,00H,00H,00HDATA ENDSSTACK1 SEGMENT PARA STACKDB 10 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1START: MOV AX,DATAMOV DS,AXMOV AL,[DA1]ADD AL,[DA2]MOV [DA3],ALMOV AL,[DA1+1]ADC AL,[DA2+1]MOV [DA3+1],ALMOV AL,[DA1+2]ADC AL,[DA2+2]MOV [DA3+2],ALMOV AL,[DA1+3]ADC AL,[DA2+3]MOV [DA3+3],ALCODE ENDSEND START3. 用宏汇编程序MASM，将扩展名为.ASM的源程序汇编成目标程序，即生成盘上扩展名为.OBJ的文件。
北京理工大学微机原理实验报告二
本科实验报告实验名称：利用中断方式设计数字时钟课程名称：实验时间：任课教师：实验地点：实验教师：实验类型：□原理验证■综合设计□自主创新学生姓名：学号/班级：组号：学院：同组搭档：专业：成绩：实验二利用中断方式设计数字时钟一、实验目的1、掌握PC 机中断处理系统的基本原理。
2、熟悉定时/计数器8254 工作原理及其编程方法。
3、利用实验板上的8254 定时器为中断源发中断申请，中断请求用IRQ3（系统总线区的IRQ）。
4、熟悉数码管显示原理，掌握数码管显示接口技术。
5、学习数字时钟原理，实现数字时钟。
6、掌握中断控制器8259 管理。
二、实验内容与步骤接线：三、实验原理1、PC 机用户可使用的硬件中断只有可屏蔽中断，由8259 中断控制器管理。
中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU 发出可屏蔽中断请求。
IBMPC、PC/XT 机内有一片8259 中断控制器对外可以提供8 个中断源：中断源中断类型号中断功能IRQ0 08H 时钟IRQ1 09H 键盘IRQ2 0AH 保留IRQ3 0BH 串行口2IRQ4 0CH 串行口1IRQ5 0DH 硬盘IRQ6 0EH 软盘IRQ7 0FH 并行打印机8 个中断源的中断请求信号线IRQ0～IRQ7 在主机的62 线ISA 总线插座中可以引出，系统已设定中断请求信号为“边沿触发”，普通结束方式。
对于PC/AT 及286 以上微机内又扩展了一片8259 中断控制，IRQ2 用于两片8259 之间级连，对外可以提供16 个中断源：中断源中断类型号中断功能IRQ8 070H 实时时钟IRQ9 071H 用户中断IRQ10 072H 保留IRQ11 073H 保留IRQ12 074H 保留IRQ13 075H 协处理器IRQ14 076H 硬盘IRQ15 077H 保留实验系统总线区的IRQ 接到了3 号中断IRQ3 上，即进行中断实验时，所用中断类型号为0BH。
微机原理与接口技术实验报告二
微机原理与接口技术实验报告（二）1、实验内容一:实验目的:(1) 阅读《实验操作.ppt》, 学习汇编工具的使用(2) 学习附录的程序代码, 理解并输入、编译和查错3) 学习利用编译错误信息进行附录的程序修改；（程序包含一个语法错误和一个逻辑错误）4)学习程序流程控制: (条件跳转指令ja jb (call指令, 观察程序执行时堆栈的变化（学会用debug –g命令设置断点）；5 )学习程序中有限的寄存器的使用。
2.实验内容:（1）打开masm for windows软件, 在其中输入实验要求附给的程序, 保存后运行, 程序报错：(2)经分析发现, “noneeded”没有定义, 改为“notneeded”后正常运行（3）运行过程中发现当字母或数字个数达到两位数时, 统计结果的各位与十位对调了。
如下图, 字母数应为13, 但显示为31（4）经检查, 发现第80行程序有误, inc指令应改为dec指令。
运行后程序正常, 调试完毕。
如下图程序框图如下:实验内容二:1.实验目的及内容:编写完整程序, 实现功能：统计以下字符串STR中空格的数目, 结果保存在COUNT中, 并把个数在屏幕上显示出来。
STR DB ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9'L EQU $-STRCOUNT DB ?（字符串STR可以从这里直接拷贝到程序中）实验结果:程序如下:dispmsg macro messgemov ah,9lea dx,messgeint 21hendmDATA segmenttishi db 0dh,0ah,'the original string is:' string db ' AB CDE FG H I J K L MNOPQ RST UV W XYZ 12 34 56 78 9' STRINGLEN= $-stringnewline db 0dh,0ahNspace db 0dH,0aH,'Number of char space is:',?,?Nsp db ?,'$'DATA endsSTACK segment stack 'stack'sta db 100 dup(?)stack endsCODE segmentASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,seg DATAMOV DS,AXxor cx,cxxor dl,dlmov cl,stringlenlea bx,stringcnt:mov al,[bx]cmp al,' 'jz yesspinc blloop cnt jmp shijinzhiyessp:inc dlinc blloop cntjmp shijinzhishijinzhi:lea bx,Nspmov ah,02hint 21hcall char2asc dispmsg tishiMOV AH,4CHINT 21Hchar2asc procmov dl,10 next: xor ah,ahdiv dladd ah,'0'mov [bx],ahdec bxor al,aljnz nextretchar2asc endpcode endsend startEND START运行结果如下:程序流程图如下:实验中遇到的问题及解决方法:1.汇编语言中寄存器有限, 在使用时注意是否保存寄存器中原有的值, 防止在使用寄存器时将原值改变。
北京工业大学微机原理实验报告2
北京工业大学微机原理实验报告2微机原理实验报告—实验二熟悉汇编程序建立及其调试方法姓名：学号：一、实验目的1、熟悉汇编语言源程序的框架结构，学会编制汇程序。
2、熟悉汇编语言上机操作的过程，学会汇编程序调试方法。
二、实验内容1、学习编写汇编语言源程序的方法，了解数据存放格式。
2、阅读给出的程序，找出程序中的错误。
3、通过调试给出的汇编语言源程序，了解并掌握汇编语言程序的建立、汇编、链接、调试、修改和运行等全过程。
三、实验预习1、阅读实验指导第一章的内容，了解汇编语言程序建立、汇编、链接、调试的全过程。
2、下面的汇编语言源程序有错误的，试给程序加注释。
通过调试手段找出程序中的错误并修改之。
写出程序的功能，画出程序流程图。
（1）程序修改前：STACKSG：SEGMENT PARA STACK ‘STACK’ ；不能有冒号DB 256 DUP(?)STACKSG ENDSDATASG: SEGMENT PARA ‘DATA’；不能有冒号BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG: SEGMENT ；不能有冒号ASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV DS, DATASG ；BEGIN: 应改为MOV AX , DATASG MOV DS, AX LEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX ADD SI,2 ；应加冒号CHKMAX: CMP [SI] , AXJLE NEXTMOV AX , [SI]DEC CX ；删除NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN（2）程序修改后：STACKSG SEGMENT PARA STACK ‘STACK’DB 256 DUP(?)STACKSG ENDSDATASG SEGMENT PARA ‘DATA’BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000COUNT EQU 20MAX DW ?DATASG ENDSCODESG SEGMENTASSUME SS:STACKSG , CS:CODESGASSUME DS:DATASGORG 100HBEGIN MOV AX , DATASGMOV DS, AXLEA SI ,BLOCKMOV CX, COUNTDEC CXMOV AX , [SI]CHKMAX：ADD SI,2CMP [SI] , AXJLE NEXTMOV AX , [SI]NEXT: LOOP CHKMAXMOV MAX ,AXMOV AH, 4CHINT 21HCODESG ENDSEND BEGIN（3）程序注释：STACKSG SEGMENT PARA STACK 'STACK'DB 256 DUP(?)STACKSG ENDS ；定义堆栈段DATASG SEGMENT PARA 'DATA' ；数据段定义BLOCK DW 0,-5,8,256,-128,96,100,3,45,6,512DW 23,56,420,75,0,-1024,-67,39,-2000 ；定义变量BLOCK包含20个字COUNT EQU 20 ；COUNT=20MAX DW ? ；定义字变量MAX并不赋值DATASG ENDSCODESG SEGMENT ；代码段定义ASSUME SS:STACKSG , CS:CODESG ；说明STACKSG是堆栈段ASSUME DS:DATASG ；CODESG是代码段，DATASG是数据段ORG 100HBEGIN: MOV AX, DATASGMOV DS, AX ；DS指向DATASGLEA SI ,BLOCK ；取BLOCK的有效地址给SIMOV CX, COUNT ；CX=20DEC CX ；CX=CX-1MOV AX , [SI] ；将DS:[SI]里的值送到AX CHKMAX : ADD SI, 2 ；SI=SI+2CMP [SI] , AX ；比较DS:[SI]与AX值的大小JLE NEXT ；如果DS:[SI]的值小于AX里的值，则跳转到NEXT MOV AX , [SI] ；将DS:[SI]的值送到AXNEXT: LOOP CHKMAX ；循环CHKMAXMOV MAX ,AX ；将AX的值送到变量MAXMOV AH, 4CH ；结束INT 21HCODESG ENDSEND BEGIN（4）程序的流程图：Y NNY（5）程序的功能：找出20个数中的最大值并保存。
微机原理第二次实验报告
微机原理第二次实验报告实验二：加法及判断程序调试实验实验报告健行理工1402班 陈丽红 201424450202一、实验目的1. 掌握编写汇编语言源程序的基本方法和基本框架。
2. 学会编写顺序结构、分支结构和循环结构的汇编程序，掌握宏定义与宏调用的方法。
3.掌握程序中数据的产生与输入输出的方法。
二、实验内容1. 用汇编语言编写一个加法程序: 1325十9839，用ASCII 码的形式将加数与被加数存放在数据区DATA1和DATA2中，并将相加结果显示输出。
2. 设有一组数据: 5，-4，0，3，100，-51，编程判断:每个数是>0、=0、还是<0 ？并输出其判断结果。
即：⎪⎩⎪⎨⎧<-=>=010001x x x y 当当当三、程序说明3.1实验内容一:(1) 两个数据先以相反的顺序以ASCII 码的形式存放在数据段的DATA1和DATA2中，相加时从DATA1和DATA2的起始字节开始相加，也就是从数的个位数开始相加。
相加后的结果存放在DATA2开始的存储单元中，同时用DL 保存进位位。
（2）对于本题来说，题目为两个四位数相加，所以定义循环数为4。
（3） 程序中的加法运算是ASCII 码运算，后面应加一条ASCII 码加法调整指令AAA ，经AAA 调整的加法指令，将ASCII 码的数据高4位清“0”，因此要将结果每位数高4位拼成3，变成ASCII 码存到DATA2中。
（4）一位运算结束后将用于保存进位位的DL 复原，进入循环，进行下一位求和计算。
（5）由于计算是从个位数相加开始，所以存入DATA2中的数据应该以相反的顺序输出，故再进行一轮循环输出，得到最终的计算结果。
3.2实验内容二：（1）首先将原始数据(5，-4，0，3，100，-51)装入起始地址为VAR 的字节存储单元中。
（2）将判断结果以字符串的形式分别存放在数据区中，以便在显示输出时调用。
（3）判断部分采用CMP 指令。
微机原理第二次实验报告-董东启
实验二定时器实验一、实验目的与要求利用定时器控制产生占空比可变的PWM波，通过实验验证进一步加强对定时器功能的认识，掌握定时器的使用方法。
1、用P1.0口输出PWM波，利用按键控制占空比的增加和降低，用示波器查看P1.0口的输出波形。
2、引导学生进行利用现有程序演示定时器动态显示数码管实验，了解数码管动态扫描方式。
二、实验注意事项1、启动KEIL软件，选择菜单“工程\新建工程”以建立工程（扩展名为.uv2，如T2a.uv2）。
2、选择菜单“文件\新文件”以建立一个新的文本编辑窗口，在窗口中输入参考源程序1并保存(扩展名为.asm)，如test2a.asm,然后将其加入到源程序组1中。
3、在工程菜单的选项“目标1属性”中设置相应的选项，包括“输出\产生hex文件”选项以便汇编生成HEX代码供编程器使用，在“调试\使用KeilMonitor-51 Driver”的设置中选择相应的串口号。
4、使用“工程”中的“编译全部文件”完成相应的文件编译，如果程序格式正确将生成相应HEX代码文件，如T2a.hex。
如果提示有编译错误请自行修改源程序然后再重新编译。
5、用单根连线将P1.0（JP44）连接到8路指示灯部分(JP32)的LED0，将P1.6、P1.7（JP44）分别连接到JP37的K01、K02。
6、完成仿真器与计算机之间的连线并通电。
7、在KEIL软件中启动“调试\开启仿真模式”，然后用“运行”命令实现全速运行的仿真。
8、观察实验现象并分别依次按下K01、K02，观察并记录实验现象然后在KEIL软件中启动“中断运行－调试（debug）\关闭仿真模式”退出仿真，选择“工程\关闭工程”可关闭当前工程。
9、参考步骤1－4完成参考源程序2的建立与输入，如新项目T2b.uv2和新的源程序test2b.asm，完成编译与仿真设置。
10、用8PIN连线将P0口连接到数码管数据输入端,P2口连接到数码管控制端。
11、输入程序并仿真运行，注意数码管的显示内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
院系名称：数学与信息学院2014年11 月 4 日
一、实验目的与任务
1.熟悉CPU内部的寄存器和存储器的结构；
2.利用Debug环境下的相应命令完成对寄存器和存储单元的修改。
二、实验涉及的相关知识点
1.debug相关命令。
三、实验内容与过程
例1 －A CS：0106 MOV AX,1234
MOV BX,2345
2
MOV CX,0 ADD AX,BX MOV CX,AX INT 20
运行程序
（注：执行程序时IP应指向要执行的指令，需要修改时－RIP 当前值
输入需要值该处为0106
当然也可以在T或G命令中指出程序起始地址）－R 显示各寄存器当前内容及首条指令
－T 3 跟踪执行三条赋值传送指令，观察寄存器及标志位变化
－T 2跟踪执行相加及送和数指令，观察寄存器及标志位变化
－G 执行软件中断指令INT 20，机器将显示“程序正常终止”的信息，并显示“－”，表明仍处在DEBUG的调试控制状态下，注意未用T命令，因为我们不想进入到20H中断处理程序中去，P命令也可实现相同操作
实验现象记录：观察每条指令执行后各相关寄存器值及标志位状态
例2 －A CS：116
MOV AX,[0124] MOV BX ,[0126] ADD AX,BX MOV [0128],AX INT 20 DW 2222 DW 8888 DW 0
设置断点分段运行程序
－G＝CS：116 11D 从指定入口运行程序，至断点11D停，可见两个数已取至AX，BX，但还没有求和
3
－G122 从上一断点运行至新断点停，已完成求和并存入指定结果单元
－G 完成程序观看内存内容
－DCS：116 12A 显示本程序小段目标代码和数据单元内容
－UCS：116 12A 反汇编指定范围的内存内容
-
实验现象记录：通过反汇编，记录程序执行前指定范围的内存内容，并记录每条指令执行后各相关寄存器值及指定范围的内存内容）
例3 －A CS：0192
MOV DX,19B MOV AH,9 INT 21 INT 20
DB ?HELLO,WORLD! $? －P 命令单步执行
实验现象记录：观察每条指令执行后各寄存器的变化，记录DX，AX的变化。
4
思考：根据程序输入情况，考虑‘HELLO，WORLD！$’在内存中的ASCⅡ码和地址范围
－D 0194 01a7
ASCⅡ码为：
48 45 4c 4c 4f 20 57 4f 52 4c 44 21 ；
例4 自己设计一段小程序验证补码的加法、进位、溢出的概念；参考程序（可对数据进行修改）：－A CS：0100 MOV AL,74 ADD AL,70 MOV AL,7A ADD AL,94 MOV AL,43 ADC AL,65 INT 20
－P命令单步执行
实验现象记录：记录每条指令执行后AX及标志位变化
四、实验结果及分析
由举例结果
五、实验相关说明。
