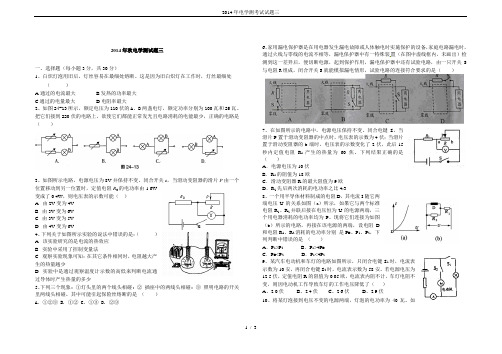

2014年秋电学测试题三
一、选择题（每小题3分，共30分）
1、白炽灯泡用旧后，灯丝容易在最细处熔断。
这是因为旧白炽灯在工作时，灯丝最细处
（）
A.通过的电流最大
B.发热的功率最大
C.通过的电量最大
D.电阻率最大
2、如图24-13所示，额定电压为110伏的A、B两盏电灯，额定功率分别为100瓦和25瓦。
把它们接到220伏的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电路是（）
3、如图所示电路，电源电压为8V并保持不变。
闭合开关s，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由1.6W
变成了0.4W，则电压表的示数可能（）
A. 由2V变为4V
B. 由3V变为6V
C. 由3V变为5V
D. 由4V变为6V
4、下列关于如图所示实验的说法中错误的是：（）
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法
C. 观察实验现象可知：在其它条件相同时，电阻越大产
生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通
过导体时产生热量的多少
5、下列三个现象: ①灯头里的两个线头相碰; ②插座中的两线头相碰; ③照明电路的开关里两线头相碰。
其中可能引起保险丝熔断的是（）
A. ①②③
B. ①②
C. ①③
D. ②③
6、家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S 与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）
7、在如图所示的电路中，电源电压保持不变。
闭合电键S，当
滑片P置于滑动变阻器的中点时，电压表的示数为4伏；当滑片
置于滑动变阻器的b端时，电压表的示数变化了2伏，此后15
秒内定值电阻R1产生的热量为60焦。
下列结果正确的是
（）
A．电源电压为10伏
B．R1的阻值为18欧
C．滑动变阻器R的最大阻值为9欧
D．R1先后两次消耗的电功率之比4:3
8、一个用半导体材料制成的电阻D，其电流I随它两
端电压U的关系如图（a）所示，如果它与两个标准
电阻R1、R2并联后接在电压恒为U的电源两端，三
个用电器消耗的电功率均为P。
现将它们连接为如图
（b）所示的电路，再接在该电源的两端，设电阻D
和电阻R1、R2消耗的电功率分别是P D、P1、P2，下
列判断中错误的是（）
A．P1>P2B．P1>4P D
C．P D<P2D．P1<4P2
9、某汽车电动机和车灯的电路如图所示，只闭合电键S1时，电流表
示数为10安，再闭合电键S2时，电流表示数为58安。
若电源电压为
12.5伏，定值电阻R的阻值为0.05欧，电流表内阻不计，车灯电阻不
变，则因电动机工作导致车灯的工作电压降低了（）
A、2.0伏
B、2.4伏
C、2.6伏
D、2.9伏
10、将某灯泡接到电压不变的电源两端，灯泡的电功率为40瓦。
如
果将灯泡和某电阻R串联后再接到上述电源的两端，电阻的电功率为3.6
瓦，不考虑灯泡的
电阻随温度而发生变化，且灯泡的电阻小于R，则此时灯泡的电功率为 ( ) A．14.4瓦 B．32.4瓦 C．0.4瓦 D．0.9瓦
二、填空题（每空2分，共20分）
11、甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图像关系图像如图所示，
则甲灯的额定功率为⎽⎽⎽⎽⎽⎽W；若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗
的总电能为⎽⎽⎽⎽⎽⎽J。
12、如图所示，均匀圆环电阻R0=8欧，电压恒定为6伏，定值电阻R=1欧。
导电滑臂OA
的电阻不计，可以在圆环上无摩擦地滑动。
圆环可以产生的最大电功率为_________瓦；电源
可以产生的最小电功率为_________瓦。
13、如图所示，当电键S闭合后，A、B、C三个灯泡的亮度相同。
则三灯泡中电阻最大的是
灯泡．电阻最小的是
14、（2009年）通常情况下，电阻的阻值会随温度的变化而改
变，利用电阻的这种特性可以制成电阻温度计，从而用来测量
较高的温度。
在图21所示的电路中，电流表量程为O～25毫安，
电源电压恒为3伏，R为滑动变阻器，电阻R t作为温度计的测温探
头。
当t≥0℃时，R t的阻值随温度t的变化关系为R t=20+0.5t（单位为欧）。
先把R t放入0℃环
境中，闭合电键中S，调节滑动变阻器R
，使电流表指针恰好满偏，然后把测温探头
R
t放
到某待测温度环境中，发现电流表的示数为10毫安，该环境的温度为℃；当把测
温探头R，放到480℃温度环境中，电路消耗的电功率为瓦。
15、如图22 (a)所示是某生产流水线上的产品输送及计数装置示意图。
其中S为一激光源，
R1为光敏电阻 (有光照射时，阻值较小；无光照射时，阻值较大)， R2为定值保护电阻，
a、 b间接一“示波器”(示波器的接入不影响电路)。
光敏电阻两端的电压随时间变化的
图象，可由示波器显示出来。
水平传送带匀速前进，每当产品从传送带上通过S与R1之间
时，射向光敏电阻的光线会被产品挡住，示波器显示的电压随时间变化的图象如图22 (b)
所示。
已知计数器电路的电源电压恒为6伏，保护电阻R2的阻值为20欧，则光敏电阻在有
光照和光被挡住两种状态下的电阻值之比为；光敏电阻在 1 小时内消耗的电能
为焦。
图22
三、综合题（每题10分，共30分）
16、一只标有“6V、3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，
求：
（1）小灯泡正常发光时的电阻是多少？
（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电
压是多少？
（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中
点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P∶P′＝16∶9，求所换电源的电压？（设所换电源电
压和灯丝电阻均不变）
17、在如图所示的电路中，电源电压保持不变，R0是阻值为10Ω的定值电阻，小灯泡L上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响。
（1）求小灯泡灯丝的电阻；
（2）当开关S接1，滑动变阻器的滑片P位于a端
时，定值电阻R0消耗的电功率为8.1W。
求电源电
压。
（3）当开关S接2，移动滑动变阻器滑片P在某一
位置时，灯消耗的电功率为1.08W。
求此时滑动变
阻器连入电路的阻值。
18、如图所示的电路中，电源电压E=6伏，R=2欧；S为电键；其他8个电阻一个未知，设为R x。
剩下的7个电阻的阻值均为1欧。
若闭合电键S以后，电源的输出功率为12瓦，则R x的阻值为多少？通过R x中的电流为多少？。
