多效蒸馏水设备的工作原理
多效蒸馏水机工作原理
多效蒸馏水机工作原理
多效蒸馏水机是一种通过多级蒸馏的方法来净化水的设备。
其工作原理可以描述如下：
1. 进水阶段：将待处理的原水流入多效蒸馏水机的进水口。
2. 加热蒸发阶段：原水经过预热器加热后，进入第一效蒸发器。
在蒸发器内，原水被加热并转化为蒸汽，而其中的杂质和固体颗粒则被留在蒸发器中。
3. 凝结阶段：从第一效蒸发器释放出的蒸汽进入冷凝器，冷凝器通常是一个管道，内部充满冷却水。
蒸汽在冷凝器中冷却，并逐渐凝结为液态水。
此时，水中的少量杂质会随着蒸汽而被淘汰出去，形成的凝结水则收集起来。
4. 二次蒸发阶段：凝结水从冷凝器流入第二效蒸发器，然后被再次加热。
这一阶段与第一效蒸发器的过程类似，但是只有少量残留的杂质和微小颗粒在这一阶段被过滤掉。
5. 再次凝结阶段：从第二效蒸发器释放的蒸汽进入第二个冷凝器，同样通过冷却水的作用，使其凝结为液态水。
在这个过程中，任何剩余的杂质都会被排除。
6. 储水阶段：这样经过多次蒸发和凝结循环后，最终得到高纯度的蒸馏水。
这水被集中存储起来，以备使用。
需要注意的是，多效蒸馏水机的工作利用了蒸汽与水在不同温
度下的气相/液相相互转化的特性，从而实现了水中杂质的去除。
通过多个蒸发和凝结的阶段，该设备可以达到很高的水质净化效果。
多效蒸馏水机培训教材(PPT54张)【精品】
3、本装置的核心设备是蒸发器，根据装置大小的不同，多效蒸馏水机可 能包含3-8个蒸发器。设计为一个能够生产高质量纯蒸汽、并将其冷 凝为蒸馏物的机械设备。蒸发和冷凝过程将从第一效蒸发器到末效蒸 发器逐级进行。每一个蒸发器都能够产生纯蒸汽，并被冷凝为蒸馏物。 因此蒸馏物在每一效中被生成，第二效到末效的蒸馏物是通过冷凝所 生成的纯蒸汽而产生的。所产生的蒸馏物将被送入一个收集管道中， 直接引入冷凝器中，通过冷却水调节阀自动调节，达到设定为蒸馏水 温度值，由电导率仪检测蒸馏水的电导率来判断蒸馏水是否合格。
多效蒸馏水机MWS-2900-TC-5工艺流程图
纯蒸汽发生器PSG-1600-TC工艺流程图
14
二、多效蒸馏水机工艺流程
多效蒸馏水机的工艺步骤
15
二、多效蒸馏水机工艺流程
一、初始化
1、将主断开开关打到 ‘ON’，将按键开关打到 ‘ON’ 位置，控制 系统就开始了其初始化程序 (EPROM 和闪存测试等)。
3
一、多效蒸馏水机的工作原理
给水蒸发
• 给水在进入第一效之前，从水预处理系统流经流量表和一 个冷凝器，之后经过预热器。给水和蒸馏水之间的温差有 效地提高了给水的温度，并相应地降低了蒸馏水的温度。
• 给水进入第一效顶部的喷嘴，被雾化，同时将不凝性气体 分离。
• 给水通过一个扩散板被分散到蒸发器的管束内，在内管表 面形成了一层薄薄的降膜时，被工厂蒸汽加热，这样导致 降膜立即蒸发为含有液滴的水蒸汽。这个从水转化为汽的 相变过程显著地提高了介质到达柱底部的速度，之后进行 夹带分离步骤。
注：如果在断电之前，多效蒸馏水机已经在“蒸馏”或“冲洗”模式下 操作，那么待机步骤将不被激活，工艺步骤直接进入下一步骤。
多效蒸馏水机及WFI
– 在标准大气压下，以水的冰点为32，水的沸点为212，在32和 212之间分成180等分，每一等分叫1℉ 。
• 华氏和摄氏换算公式：℃＝5/9×（ ℉-32） • 开氏温标：
– 以摄氏零下273.15度作为零度， …用符号K表示。…开氏零度 …也叫绝对零度，绝对零度是达不到的。
温度换算-温度压力关系表
• 2大气压相当于250ºF • 计算： • （250-32） 5/9 =
121.111℃ • 因此，灭菌标准时间计算
中，准确地采用的计算温 度是121.111℃ • 121℃是简化计算的结果
back
温度（℃） 100 105 110 115 117 121 130 140 150 160
• 反之，纯蒸汽发生器也 能一当二用：
– 生产注射用水 – 生产纯蒸汽
back
多效蒸馏水机-外观
• 主要特性
重力分离蒸馏水机-参数
WFI通 换热器 通下一柱 的纯蒸汽
通往 下一柱
来自前一 柱纯蒸汽
重力分离 进水
Utilaturated dry steam from 3 to 8 bar
多效蒸馏水机及WFI
纯蒸汽发生器及多效蒸馏水机
内容
• GMP对设备的原则要求 • 几个基本概念 • 纯蒸汽发生器
– 带冷凝器的纯蒸汽发生器 – 取样器
• 多效蒸馏水机
– 原理 – 分离手段 – 建造性能及特点
211.63 Equipment design, size, and location
• 211.63 Equipment design, size, and location.
冷却水 进口
WFI
LD2000-6SB型全自动多效蒸馏水机使用说明书
LD2000-6S型〔全自动〕多效蒸馏水机使用维修说明书克胜药业1、作用及用途本机是一种以去离子水为原料水，用蒸汽加热的并流降膜式多效蒸发型蒸馏水制取设备，具有构造紧凑、外形美观大方、节能效果好、操作简便易行、开机启动快、运行稳定可靠等优点，该机生产的蒸馏水水质好，符合?中华人民国药典?〔2005版〕中“注射用水〞的各项规定。
是制药企业制取“注射用水〞的理想设备。
2、多效蒸馏水机的的主要构造及工作原理本机主要由六个列管式降膜蒸发器，蒸发器装有特殊的汽水别离装置，六个列管式双程原料水通道的预热器、两个原料水四流程通道的冷凝器、两个可分体式机架组成。
六个蒸发器在后排并列一排，六个预热器在前排并列一排，两个冷凝器横向上下排列在预热器的上方，使得整体布置合理、有序、美观大方。
本机采用了并流降膜式多效蒸发工艺流程，依据各效蒸发器之间的工作压力差，使能量逐级降阶七次使用，到达了节省能源蒸汽、纯化水和不用冷却水的理想效果。
另一方面，在每个蒸发器中均装有重力沉降、螺旋扰流、高效丝网三级除雾别离装置，使得产出的蒸馏水水质更好，这一点是目前国外其他类型的多效蒸馏水机根本无法相比的，既本机所生产的蒸馏水的毒素含量＜0.125EU/mL。
工艺流程如下：原料水〔纯化水〕由多级泵经流量计送入冷凝器管程通过管壁对壳程的来自末效的二次纯蒸汽进展冷凝操作而自身却被加热，之后便顺次进入弟六、五、四、三、二、一预热器管程被壳程的汽凝水再行加热，出第一预热器后进第一效蒸发器料水分布器，被均匀的分布淋洒在蒸发管的壁面上端，料水成膜状液流沿着蒸发管壁面由上向下流淌，在流淌过程中不断承受通过管壁传给的一次蒸汽汽化潜热而不断的蒸发，未被蒸发的料水流到器底被效间压力差动力送入第二效蒸发器的料水分布器中再次进展如上工作，依此类推乃至末效，末效未被蒸发的料水〔既称“浓缩水〞〕经末效器底排放管排出扔到或加以回收重新利用。
一次蒸汽〔既锅炉蒸汽〕进入第一效蒸发器壳程，通过蒸发管管壁对管的料水进展蒸发操作，一次蒸汽释放出汽化潜热做完蒸发操作功后既冷凝成一次凝水，之后进入第一预热器壳程，一次凝水用自身的显热和随之而来的少局部一次蒸汽用汽化潜热对管程中的原料水进展加热操作，之后由第一预热器排出扔到或回收重新加以利用。
LD2000-6SB型(全自动)多效蒸馏水机使用说明
LD2000-6S型（全自动）多效蒸馏水机使用维修说明书江苏克胜药业有限公司1、作用及用途本机是一种以去离子水为原料水，用蒸汽加热的并流降膜式多效蒸发型蒸馏水制取设备，具有结构紧凑、外形美观大方、节能效果好、操作简便易行、开机启动快、运行稳定可靠等优点，该机生产的蒸馏水水质好，符合《中华人民共和国药典》（2005版）中“注射用水”的各项规定。
是制药企业制取“注射用水”的理想设备。
2、多效蒸馏水机的的主要结构及工作原理本机主要由六个列管式降膜蒸发器，蒸发器内装有特殊的汽水分离装置，六个列管式双程原料水通道的预热器、两个原料水四流程通道的冷凝器、两个可分体式机架组成。
六个蒸发器在后排并列一排，六个预热器在前排并列一排，两个冷凝器横向上下排列在预热器的上方，使得整体布置合理、有序、美观大方。
本机采用了并流降膜式多效蒸发工艺流程，依据各效蒸发器之间的工作压力差，使能量逐级降阶七次使用，达到了节省能源蒸汽、纯化水和不用冷却水的理想效果。
另一方面，在每个蒸发器中均装有重力沉降、螺旋扰流、高效丝网三级除雾分离装置，使得产出的蒸馏水水质更好，这一点是目前国内外其他类型的多效蒸馏水机根本无法相比的，既本机所生产的蒸馏水的内毒素含量＜0.125EU/mL。
工艺流程如下：原料水（纯化水）由多级泵经流量计送入冷凝器管程通过管壁对壳程的来自末效的二次纯蒸汽进行冷凝操作而自身却被加热，之后便顺次进入弟六、五、四、三、二、一预热器管程被壳程的汽凝水再行加热，出第一预热器后进第一效蒸发器料水分布器，被均匀的分布淋洒在蒸发管的内壁面上端，料水成膜状液流沿着蒸发管内壁面由上向下流淌，在流淌过程中不断接受通过管壁传给的一次蒸汽汽化潜热而不断的蒸发，未被蒸发的料水流到器底被效间压力差动力送入第二效蒸发器的料水分布器中再次进行如上工作，依此类推乃至末效，末效未被蒸发的料水（既称“浓缩水”）经末效器底排放管排出扔到或加以回收重新利用。
一次蒸汽（既锅炉蒸汽）进入第一效蒸发器壳程，通过蒸发管管壁对管内的料水进行蒸发操作，一次蒸汽释放出汽化潜热做完蒸发操作功后既冷凝成一次凝水，之后进入第一预热器壳程，一次凝水用自身的显热和随之而来的少部分一次蒸汽用汽化潜热对管程中的原料水进行加热操作，之后由第一预热器排出扔到或回收重新加以利用。

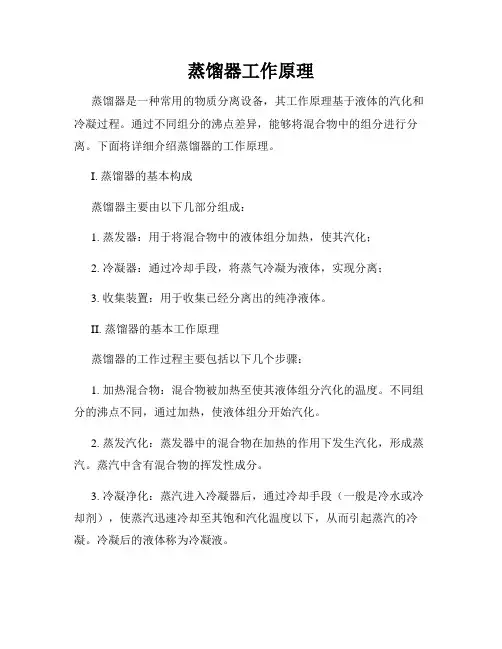

蒸馏器工作原理
蒸馏器工作原理蒸馏器是一种常用的物质分离设备，其工作原理基于液体的汽化和冷凝过程。
通过不同组分的沸点差异，能够将混合物中的组分进行分离。
下面将详细介绍蒸馏器的工作原理。
I. 蒸馏器的基本构成蒸馏器主要由以下几部分组成：1. 蒸发器：用于将混合物中的液体组分加热，使其汽化；2. 冷凝器：通过冷却手段，将蒸气冷凝为液体，实现分离；3. 收集装置：用于收集已经分离出的纯净液体。
II. 蒸馏器的基本工作原理蒸馏器的工作过程主要包括以下几个步骤：1. 加热混合物：混合物被加热至使其液体组分汽化的温度。
不同组分的沸点不同，通过加热，使液体组分开始汽化。
2. 蒸发汽化：蒸发器中的混合物在加热的作用下发生汽化，形成蒸汽。
蒸汽中含有混合物的挥发性成分。
3. 冷凝净化：蒸汽进入冷凝器后，通过冷却手段（一般是冷水或冷却剂），使蒸汽迅速冷却至其饱和汽化温度以下，从而引起蒸汽的冷凝。
冷凝后的液体称为冷凝液。
4. 分离收集：由于不同组分的沸点差异，冷凝液中的组分已经发生了分离。
收集装置用于收集已经分离出的纯净液体，即蒸馏液。
III. 蒸馏器的分类根据其结构和工作原理的不同，蒸馏器可分为以下几种类型：1. 管式蒸馏器：蒸发器和冷凝器一般为垂直放置的管式结构，使用范围广泛。
2. 换热器蒸馏器：蒸汽和冷却介质在换热器中进行热交换，节省能源。
3. 水蒸气蒸馏器：水蒸气作为蒸发介质，对混合物进行蒸发和分离。
4. 多效蒸馏器：利用多个蒸发-冷凝过程，提高蒸馏效率。
IV. 蒸馏器的应用蒸馏器广泛应用于化工、制药、石油、食品等行业，用于分离和提纯混合物中的组分。
常见的应用包括：1. 石油精制：用于原油的分馏，得到不同沸点范围的石油产品。
2. 酒精提纯：用于酒精的提纯，去除杂质。
3. 药物制剂：用于制备药物中间体或纯净活性成分。
4. 食品加工：用于提取天然香料、提纯植物油等。
蒸馏器工作原理的理解对于学习和应用蒸馏技术具有重要意义。
通过合理运用蒸馏器，可以实现混合物中组分的有效分离和纯化，满足各行业对纯净产品的需求。
实验室蒸馏水机工作原理
实验室蒸馏水机工作原理
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
实验室蒸馏水机工作原理：
①加热蒸发：首先，将普通水源注入蒸馏水机内，通过电热元件或外接热源加热至沸腾状态，使水转化为蒸汽。
此过程分离了水与大部分不挥发性杂质。
②蒸汽上升：产生的水蒸气携带着极少量杂质上升，进入冷凝系统。
③冷凝回收：上升的蒸汽在冷凝器中遇到较冷水管壁或冷却介质，重新凝结成液态水滴，此时，残余杂质因不冷凝而被进一步分离。
④纯水收集：冷凝后的纯水顺着冷凝器壁流入收集容器中，此水已去除大部分矿物质、微生物及杂质，适合实验室用途。
⑤循环与排放：部分机型配备有循环系统，可将收集的水再加热蒸馏，多次循环以提高纯度；同时，蒸发过程中产生的不凝性气体和其他杂质通过排气口排出。
整个过程依赖于物理的蒸发与冷凝原理，有效去除水中杂质，制备出适合精密实验和科学分析的高质量蒸馏水。
多效蒸馏水机培训教材PPT(54张)
一、多效蒸馏水机的工作原理
残液排放
• 来自每个柱分离器环形空间和最后一个柱内残留的给水包含着从蒸 馏水机中分离出来的所有杂质，作为残液排放至下水道，大约是蒸 馏水总产量的10-15% 。
• 残液，除了具有很高的总的固体溶解物（TDS）之外，在分离过程 中具有很强的离子性，具有腐蚀性，因此应该直接排放到工厂的下 水道，而不能用做其他用途，包括冷凝液回收系统。
10
一、多效蒸馏水机的工作原理
第 一 效 后 的 其 余 蒸 发 器 原 理 图
11
一、多效蒸馏水机的工作原理
冷凝器 冷凝器属于双管板结构，可确保给水和冷却水不与蒸馏水接触。
12
二、多效蒸馏水机工艺流程
• 多效蒸馏水机工艺流程动画 • 纯蒸汽发生器工艺流程动画 • 汽水分离工艺流程动画
13
二、多效蒸馏水机工艺流程
5
一、多效蒸馏水机的工作原理
WFI生产Байду номын сангаас
无热原的纯蒸汽继续上升到达第一个柱分离器的顶部，在 那里作为加热源被输送到后面的柱内，并重复同样的过程。
在第二个柱内直到最后一个柱，无热原的纯蒸汽在 向系统中释放潜热时冷凝下来。冷凝的纯蒸汽属于WFI质 量等级，并通过管道直接输送到冷凝器。在柱内没有冷凝 下来的剩余的无热原纯蒸汽同样在冷凝器内冷凝下来。来 自第二个柱的剩余的给水作为后面柱的给水，最后一个柱 多余的给水作为残液被排放掉。
7
一、多效蒸馏水机的工作原理
Falling film evaporation, 1st –stage separation！
Patented sanitary
spiral separation, 3rd -stage
centrifu8gal
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多效蒸馏水设备的工作原理
简介
多效蒸馏是一种高效、环保的水处理方法，可以用于纯水的制备、工业废水的处理和海水淡化等方面。
多效蒸馏水设备是一种主要实现多效蒸馏的设备，本文将详细介绍多效蒸馏水设备的工作原理。
工作原理
多效蒸馏水设备的主要构成包括：蒸发器、冷凝器、泵、热交换器、内桶等部件。
多效蒸馏水设备的工作原理主要分为以下几个步骤。
1.预热: 在设备开始工作前，需要先进行预热，让设备内的水温度达到
一定的值以便后续操作。
2.第一效蒸发: 水经过泵的抽吸进入加热器中进行热交换，此时水被加
热蒸发，蒸汽被送入下一个效蒸发器，此效蒸发器中的温度略低于第一个，蒸汽接触到管道上的凝结水，能量被传递给凝结水，而凝结水被加热升温而成为再次使用的进水，并排入下一个效蒸发器，如此反复直至最后的效蒸馏器中。
3.冷凝: 蒸汽经过多级蒸发后成为质量更高的凝结水冷凝，同时释放出
多余的热量，用于加热新鲜水。
4.收集: 凝结水通过换热器中的管子流入一个称为冷凝器的收集室，以
便以后进行处理和利用。
如要使凝结水更加纯净，则需采用多级蒸馏的方式，循环利用蒸汽。
5.排放: 经过多级蒸馏后，蒸发器中的浓缩液会进行排放和处理，以保
证整个系统的稳定性，而蒸汽则被输送到其他设备中应用。
6.再生: 多效蒸馏水设备系统中会产生一些浓缩液，在经过处理后，会
生成一些可再生化合物，并被应用到其他行业中，减少浪费并保护环境。
优点
多效蒸馏水设备具有以下优点。
1.高效：多效蒸馏水设备可以在多个蒸发器中进行蒸发，节省了能源和
时间，提升了效率。
2.高品质：多效蒸馏水设备采用多级蒸发的方式，可以获得更加纯净的
水质。
3.环保：多效蒸馏水设备对环境污染更小，并可以进行一定程度的再生
利用，减少浪费和对环境的影响。
应用领域
多效蒸馏水设备在以下领域中得到了广泛的应用。
1.纯水制备：多效蒸馏水设备可以制备出高品质的纯水，广泛用于制药、
电子、化工等领域。
2.工业废水处理：多效蒸馏水设备可以对含有盐分、有机物质等的废水
进行处理，使其达到排放标准。
3.海水淡化：多效蒸馏水设备可以将含盐的海水处理成为淡水，用于农
业灌溉、城市供水等领域。
结论
多效蒸馏水设备通过多级蒸发的方式实现高效、高品质、环保的水处理，被广
泛地应用在各个领域中。
了解其工作原理和优点可以更好地进行选择和使用。
