电势电势差练习题-含答案
人教版高中物理必修三电势差课后习题答案及解析
电势差
课后习题答案及解析
1．在某电场中，已知 A、B 两点之间的电势差 UAB 为 20 V，q 为 − 2×10−9 C的电荷由 A 点移动到 B 点，静电力做的功是多少？电势能是增加还是减 少，增加或者减少多少？
解析：静电力做的功 WAB = qUAB = − 4×10−8 J。由于静电力做 负功，所以电势能增加，增加的电势能为 4×10−8 J。
2．在研究微观粒子时常用电子伏（eV）作为能量的单位。1 eV等于一个电子经过 1 V 电压加速后所增加的动能，那么，1 eV等于多少焦耳？
解析：一个电子的电荷量 e = 1.6×10−19 C，电子增加的动能 等于静电力做的功 W = qU = 1e×1 V = 1.6×10−19 C×1 V = 1.6×10−19 J，所以 1 eV = 1.6×10−19 J。
6V
8V
A 10 V
C
B
解析：电场线的大致分布如右侧图所示。
因为 φA = φB = 10 V，φC = 6 V，取 q = 1 C， 可得静电力所做的功为 WAB = qφA – qφB = q（φA – φB）= 0 WAC = qφA – qφC = q（φA – φC） = 1×（10 − 6）J = 4 J WBC = qφB – qφC = q（φB – φC）= 1×（10 − 6）J = 4 J 可见，静电力所做的功 WAC = WBC。
3．如图 10.2-4，回答以下问题。
（1）A、B 哪点的电势比较高？负电荷在哪点的电势能比较大？ （2）负电荷由 B 点移动到 A 点时，静电力做正功还是负功？ （3）A、B两点的电势差 UAB 是正的还是负的？ UBA 呢？
解析：因为电场线总是由电势高的等势面指向电势低的等势 面，所以由图10.2-4可知： （1）B 点的电势高于 A 点的电势。把负电荷由 A 点移到 B 点静电力做正功，电势能减少，负电荷在 A 点的电势能较 大。 （2）负电荷由 B 点移动到 A 点时，静电力做负功。 （3）UAB = φA – φB < 0，UBA = φB – φA > 0。
高三物理电势差电势试题答案及解析
高三物理电势差电势试题答案及解析1.如图所示为一半径为R的均匀带电细环，其上单位长度带电量为η，取环面中心O为原点，以垂直于环面的轴线为x轴。
设轴上任意点P到原点O的距离为x，以无限远处为零电势点，P点的电势为。
则下面给出的四个表达式中只有一个是合理的，这个合理的表达式是（式中k为静电力常量）（）A．B．C．D．【答案】A【解析】电势的高低与圆环带电量的大小有关，B表达式显然与电量Q无关，因此B错误；无论圆环带什么电荷，圆环中心处的电势均不为零，因此x=0时，电势不为零，故D错误；同理x=R处的电势也不为零，故C错误；故只有A正确。
【考点】电势.2.如图所示，边长为a正方形ABCD处在匀强电场中，其中,，F点为CD的中点。
保持该电场的大小和方向不变，让正方形以B点为轴在纸面内顺时针转过，则此时的F点电势和该匀强电场的场强分别为A．、B．、C．、D．、【答案】C【解析】由题意，AB是等势面，所以CD也是等势面，电场线的方向沿DA方向．故电场强度大小为，，正方向转动后的位置如图，根据旋转的性质由图中的几何关系可得：设．则：；，根据勾股定理得到：；，其中：，，又：，联立以上各式，代入数据解得：，C正确；【考点】考查了匀强电场中电势差和电场强度的关系；电势．3.一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能Ep与位移x的关系如图所示，下列图象中合理的是【答案】D【解析】粒子的电势能随位移变化的图象斜率对应粒子所受的静电力大小，故可知电场力、电场强度及粒子加速度随位移变化应该是越来越小，故A错，D对；粒子动能随位移变化的图象斜率对应粒子所受合外力的大小，而此时的合外力即为粒子所受静电力，故B错；粒子沿x轴的运动是一个加速度减小的加速运动，故速度与位移不一定是线性关系，C错。
【考点】运动图象、动能定理、带电粒子在电场中的运动4.如图所示，在O点固定一点电荷Q，一带电粒子P从很远处以初速度v射入电场，MN为粒子仅在电场力作用下的运动轨迹。
电势电势差练习题-含答案
一、采用题之阳早格格创做闭于0对于称.则C.正在G面由停止释搁一个电子,电子将背O面干匀加速曲线疏通2、正在面电荷Q的电场中，一个电子通过时的轨迹如图真线所示，a、b为二个等势里，则下列推断中精确的是A．Q为背电荷B．疏通中，电子经常克服电场力干功C．电子通过二等势里的动能Eka＞EkbD．电子正在二等势里上的电势能Epa＞Epb3、如图所示，真线a、b、c代表电场中三个等势里，相邻等势里之间的电好相等，即Uab = Ubc，真线为一戴正电的量面仅正在电场力效率下通过该地区时的疏通轨迹，P、Q是那条轨迹上的二面，据此可知（）A．三个等势里中，a的电势最下B．戴电量面正在P面具备的电势能比正在Q面具备的电势能大C．戴电量面通过P面时的动能比通过Q面时大D．戴电量面通过P面时的加速度比通过Q面时大4、现有二个边少没有等的正圆形，如图所示，且Aa、Bb、Cc、Dd间距相等.正在AB、AC、CD、DB的中面分别搁等量的正电荷或者背电荷.则下列道法中精确的是：( )A．O面的电场强度战电势均为整B．把一电荷从b面移到c面电场力做功为整C．共一电荷正在a、d二面所受电场力相共D．若a面的电势为φ，则a、d二面间的电势好为2φ5、图中的真线a、b、c、d表示匀强电场中的4个等势里.二个戴电粒子M、N（沉力忽略没有计）以仄止于等势里的初速度射进电场，疏通轨迹分别如图中MPN战NQM所示.已知M是戴正电的戴电粒子.则下列道法中精确的是（）B.a面的电势下于b面的电势，a面的场强盛于b面的场强C.戴电粒子N的动能减小电势能删大D.戴电粒子N的动能删大电势能减小6、如图所示，真线AB战CD分别为椭圆的少轴战短轴，相接于O面，二个等量同种面电荷分别处于椭圆的二个中心M、N上，下列道法中精确的是( )A.A、B二处电势、场强均相共B.C、D二处电势、场强均相共7、如图所示，匀强电场中三面A、B、C是一个三角形的三个顶面，∠ABC＝∠CAB＝30°，BC＝2m，已知电场线仄止于△ABC地圆的仄里，一个戴电荷量q＝－2×10－6C的面电荷由A移到B的历程中，电势能减少1.2×10－5J，由B移到C的历程中电场力干功6×10－6J，下列道法精确的是( )A.B、C二面的电势好UBC＝3VC.背电荷由C移到A的历程中，电势能减少8、如图所示，ab是半径为R的圆的一条曲径，该圆处于匀强电场中，场强盛小为E，目标仄止于圆仄里.正在圆周仄里内，将一戴正电q的小球从a面以相共的动能扔出，扔出目标分歧时，小球会通过圆周上分歧的面，正在那些所有的面中，通过 c面时小球的动能最大.已知∠cab＝30°，若没有计沉力战气氛阻力，则电场的目标为 ( )A.沿a→bB.沿a→cC.沿O→cD.沿b→c9、如图6所示，A、B、C、D是匀强电场中一个以坐标本面为圆心、半径为1cm的圆取二坐标轴的接面，已知A、B、C三面的电势分别为UA＝15v，UB＝3v，UC＝3V 由此可得A、D连线中面的电势为：A.3vB. 6vC. 9vD. 12v10、如图1所示是二个等量同种面电荷，周围有1、2、3、4、5、6各面，其中1、2之间距离取2、3之间距离相等，2、5之间距离取2、6之间距离相等.真线AB笔曲仄分二面电荷间的连线，那么闭于各面电场强度战电势的道述没有精确的是（）A . 1、3二面电场强度相共B . 5、6二面电场强度相共C . 4、5二面电势相共D . 1、3二面电势相共11、如图所示，真线a、b、c代表电场中三个等势里，相邻等势里之间的电势好相等，即Uab = Ubc，真线为一戴正电的量面仅正在电场力效率下通过该地区时的疏通轨迹，P、Q是那条轨迹上的二面，据此可知A．三个等势里中，a的电势最下B．戴电量面正在P面具备的电势能比正在Q面具备的电势能大C．戴电量面通过P面时的动能比通过Q面时大D．戴电量面通过P面时的加速度比通过Q面时大12、如左图正在面电荷Q爆收的电场中，真线表示等势里，真线表示α粒子（戴正电）脱过电场时的轨迹，A、B为轨迹取二等势里的接面，则下列道法精确的是:A．Q大概是正电荷，也大概是背电荷 B．电势φA>φB，粒子动能EkA>EkBC．电势φA<φB，粒子电势能EPA>EPB D．场强EA<EB，粒子动能EkA>EkB二、挖空题13、如图11所示，A、B、C、D是匀强电场中一正圆形的四个顶面，已知A、B、C三面的电势分别为A＝30V, B＝6V，C＝—6V,由此可得D面电势D＝________V.14、如图10所示，把电量为－5×10－9C的电荷，从电场中的A面移到B面，其电势能＿＿（选挖“删大”、“减小”或者“没有变”）；若A面的电势A＝15V，B面的电势B＝10V，则此历程中电场力干的功为＿＿＿＿J.参照问案一、采用题1、B2、AC3、ABD4、BCD5、D6、BD)7、D)8、C)9、D10、D11、ABD12、D二、挖空题13、18V14、删大－2.5×10－8。

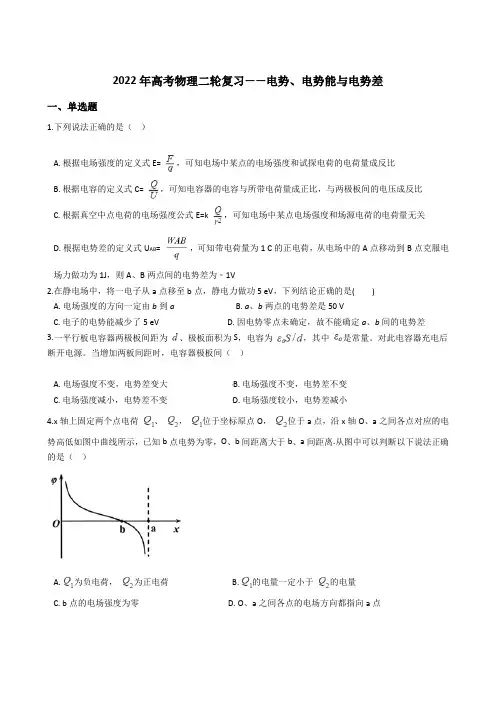

高考物理二轮复习——电势、电势能与电势差(word版含答案)
2022年高考物理二轮复习——电势、电势能与电势差一、单选题1.下列说法正确的是（）A. 根据电场强度的定义式E= ，可知电场中某点的电场强度和试探电荷的电荷量成反比B. 根据电容的定义式C= ，可知电容器的电容与所带电荷量成正比，与两极板间的电压成反比C. 根据真空中点电荷的电场强度公式E=k ，可知电场中某点电场强度和场源电荷的电荷量无关D. 根据电势差的定义式U AB= ，可知带电荷量为1 C的正电荷，从电场中的A点移动到B点克服电场力做功为1J，则A、B两点间的电势差为﹣1V2.在静电场中，将一电子从a点移至b点，静电力做功5 eV，下列结论正确的是()A. 电场强度的方向一定由b到aB. a、b两点的电势差是50 VC. 电子的电势能减少了5 eVD. 因电势零点未确定，故不能确定a、b间的电势差3.一平行板电容器两极板间距为、极板面积为S，电容为，其中是常量。
对此电容器充电后断开电源。
当增加两板间距时，电容器极板间（）A. 电场强度不变，电势差变大B. 电场强度不变，电势差不变C. 电场强度减小，电势差不变D. 电场强度较小，电势差减小4.x轴上固定两个点电荷、，位于坐标原点O，位于a点，沿x轴O、a之间各点对应的电势高低如图中曲线所示，已知b点电势为零，O、b间距离大于b、a间距离.从图中可以判断以下说法正确的是（）A. 为负电荷，为正电荷B. 的电量一定小于的电量C. b点的电场强度为零D. O、a之间各点的电场方向都指向a点5.如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c。
a、b间的距离等于b、c间的距离。
用和分别表示三点的电势和场强，可以判定（）A. B. C. D.6.如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd 与竖直方向所夹的锐角为，则下列结论正确的是( )A. 液滴做匀速直线运动B. 此液滴带负电C. 电场力对液滴做的做负功D. 液滴的电势能加7.如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别固定在椭圆的两个焦点M、N上，A、E两点关于M点对称。

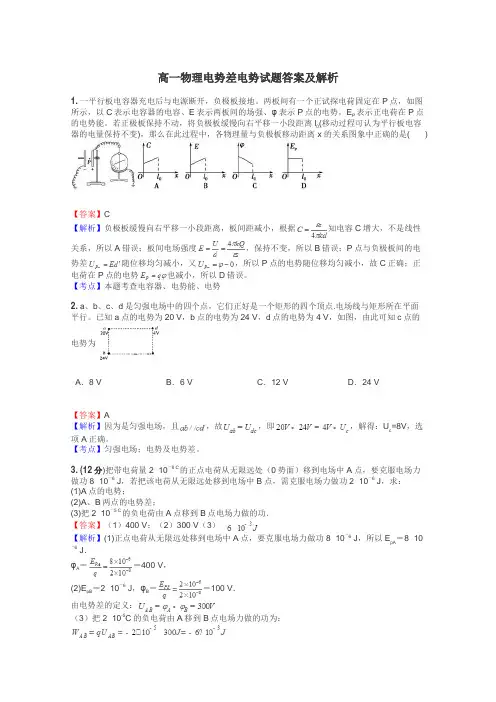

高一物理电势差电势试题答案及解析
高一物理电势差电势试题答案及解析1.一平行板电容器充电后与电源断开，负极板接地。
两板间有一个正试探电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，EP表示正电荷在P点的电势能。
若正极板保持不动，将负极板缓慢向右平移一小段距离l(移动过程可认为平行板电容器的电量保持不变)，那么在此过程中，各物理量与负极板移动距离x的关系图象中正确的是( )【答案】C【解析】负极板缓慢向右平移一小段距离，板间距减小，根据知电容C增大，不是线性关系，所以A错误；板间电场强度，保持不变，所以B错误；P点与负极板间的电势差随位移均匀减小，又，所以P点的电势随位移均匀减小，故C正确；正电荷在P点的电势也减小，所以D错误。
【考点】本题考查电容器、电势能、电势2. a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。
已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，如图，由此可知c点的电势为A．8 V B．6 V C．12 V D．24 V【答案】A【解析】因为是匀强电场，且，故，即，解得：Uc=8V，选项A正确。
【考点】匀强电场；电势及电势差。
3.(12分)把带电荷量2×10－8 C的正点电荷从无限远处（0势面）移到电场中A点，要克服电场力做功8×10－6 J，若把该电荷从无限远处移到电场中B点，需克服电场力做功2×10－6 J，求：(1)A点的电势；(2)A、B两点的电势差；(3)把2×10－5 C的负电荷由A点移到B点电场力做的功．【答案】（1）400 V；（2）300 V（3）【解析】(1)正点电荷从无限远处移到电场中A点，要克服电场力做功8×10－6 J，所以EpA ＝8×10－6 J．φA＝＝400 V，(2)EpB ＝2×10－6 J，φB＝＝100 V．由电势差的定义：（3）把2×10-5C的负电荷由A移到B点电场力做的功为：【考点】电场力的功及电势能。

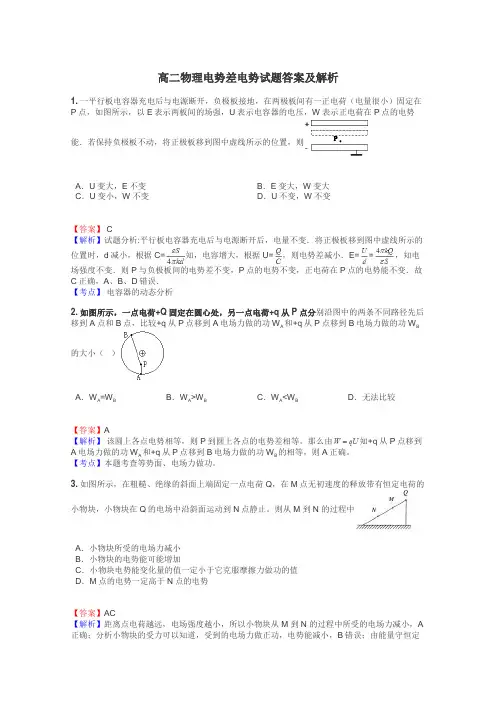

高二物理电势差电势试题答案及解析
高二物理电势差电势试题答案及解析1.一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P点，如图所示，以E表示两板间的场强，U表示电容器的电压，W表示正电荷在P点的电势能．若保持负极板不动，将正极板移到图中虚线所示的位置，则A．U变大，E不变B．E变大，W变大C．U变小，W不变D．U不变，W不变【答案】 C【解析】试题分析:平行板电容器充电后与电源断开后，电量不变．将正极板移到图中虚线所示的位置时，d减小，根据C=知，电容增大，根据U=，则电势差减小．E==，知电场强度不变．则P与负极板间的电势差不变，P点的电势不变，正电荷在P点的电势能不变．故C正确，A、B、D错误．【考点】电容器的动态分析2.如图所示，一点电荷+Q固定在圆心处，另一点电荷+q从P点分别沿图中的两条不同路径先后移到A点和B点，比较+q从P点移到A电场力做的功WA 和+q从P点移到B电场力做的功WB的大小（）A．WA =WBB．WA>WBC．WA<WBD．无法比较【答案】A【解析】该圆上各点电势相等，则P到圆上各点的电势差相等。
那么由知+q从P点移到A电场力做的功WA 和+q从P点移到B电场力做的功WB的相等，则A正确。
【考点】本题考查等势面、电场力做功。
3.如图所示，在粗糙、绝缘的斜面上端固定一点电荷Q，在M点无初速度的释放带有恒定电荷的小物块，小物块在Q的电场中沿斜面运动到N点静止。
则从M 到N 的过程中A．小物块所受的电场力减小B．小物块的电势能可能增加C．小物块电势能变化量的值一定小于它克服摩擦力做功的值D．M点的电势一定高于N点的电势【答案】AC【解析】距离点电荷越远，电场强度越小，所以小物块从M 到N 的过程中所受的电场力减小，A 正确；分析小物块的受力可以知道，受到的电场力做正功，电势能减小，B错误；由能量守恒定律得，小物块电势能和重力势能的减少量之和等于增加的内能，所以小物块电势能变化量的值一定小于它克服摩擦力做功的值，C正确；因不能判出Q是正电荷还是负电荷，所以不能判出两点的电势高低，D错误。
电势、电势差、电势能经典练习(含答案)
电势电势差电势能一、选择题（本大题共12小题，每小题5分，共60分。
在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
）1．在静电场中，让质子逆着电场线的方向由A点移到B点，如图所示，则：（）A．电场力做正功，A点电势高于B点B．电场力做正功，A点电势低于B点C．电场力做负功，A点电势高于B点D．电场力做负功，A点电势低于B点【答案】D2．关于场强和电势,下列正确的是：（）A.在电场中a、b两点间移动电荷，电场力做总功为零，则电荷一定在等势面上移动B.电场强度大的地方电势高，电场强度小的地方电势低C.两个等量同种电荷的电场，从两电荷连线中点沿连线中垂线向外，电势越来越低，场强方向均相同，场强大小在减小D.两个等量异种电荷的电场中，从两电荷连线中点沿连线中垂线向外，电势均相等，场强方向均相同，场强大小在减小【答案】D3．如图是一簇未标明方向、由单一点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受电场力作用，根据此图可判断出该带电粒子：（）A.在a、b两点加速度的大小B.电性与场源电荷的电性相同C.在a、b两点时速度大小va < vbD.在a、b两点的电势能Ea >Eb【答案】A4．a、b两个带电小球的质量均为m，所带电荷量分别为＋q和－q，两球间用绝缘细线连接，a球又用长度相同的绝缘细线悬挂在天花板上，在两球所在的空间有方向斜向下的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时可能位置是：（）【答案】A5．某静电场的电场线分布如图所示，图中P 、Q 两点的电场强度大小分别为E P 和E Q ，电势分别为φP 和 φQ ，则：（ ）A. E P >E Q ，φP >φQB. E P >E Q ，φP <φQC. E P <E Q ，φP >φQD. E P <E Q ，φP <φQ 【答案】A6．如图所示，在匀强电场中有a 、b 、c 、d 四点，它们处于同一圆周上，且ac 、bd 分别是圆的直径，已知abc 三点的电势分别为ϕa =9V ，ϕb =15V ，ϕc =18V ，则d 点的电势为：（ ）A ．4VB ．8VC ．12VD ．16V 【答案】C7．如图所示， 虚线表示某电场的等势面， 一带电粒子仅在电场力作用下由A 点运动到B 点的径迹如图中实线所示。
2020年高考物理练习题 电势和电势差(含解析)
2020年高考物理练习电势和电势差（含解析）1.静电场是________周围空间存在的一种物质；通常用________来描述电场的能的性质。
答案：静止电荷；电势解析：静止电荷是周围空间存在的一种物质；电势是用来描述电场的能的性质的物理量。
2.关于静电场，下列说法正确的是（）A．电势等于零的物体一定不带电B．电场强度为零的点，电势一定为零C．同一电场线上的各点，电势一定相等D．负电荷沿电场线方向移动时，电势能一定增加答：D【解析】考察电场和电势概念及其电场力做功与电势能的关系，选D3.关于静电场的电场强度和电势，下列说法正确的是：（）A.电场强度的方向处处与等势面垂直B.电场强度为零的地方，电势也为零C.随着电场强度的大小逐渐减小，电势也逐渐降低D.任一点的电场强度总是指向该点电势降落最快的方向【答案】A D解：电场线与等势面处处垂直，而电场强度的方向为电场线的方向，故电场强度的方向与等势面垂直，故A正确。
电势零点可以任意选择，故电场强度为零的地方，电势不一定为零，故B错误。
场强的大小与电场线的疏密有关，与电势的高低没有关系，例如负点电荷的电场中，逆着电场线方向电场强度的大小逐渐减小，而电势却逐渐增大，故C错。
任一点的电场强度方向总是和该点的电场线方向一致，而电场线的方向是电势降落最快的方向，可知选项D正确。
4.如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。
下列判断正确的是（）A．1、2两点的场强相等Array B．1、3两点的场强相等C．1、2两点的电势相等D．2、3两点的电势相等【答案】D【解析】根据电场线密处场强大，电场线稀处场强小的特点，1点的场强大于2、3点的场强，故A、B错误；根据沿着电场线电势要逐渐降低的原理，1点的电势大于2、3点的电势，故C错误，D正确。
5.如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O. 下列关于x 轴上的电场强度和电势的说法中正确的是A ．O 点的电场强度为零，电势最低B ． O 点的电场强度为零，电势最高C ．从 O 点沿 x 轴正方向，电场强度减小，电势升高D ．从 O 点沿 x 轴正方向，电场强度增大，电势降低 【答案】B【解析】O 点合场强为零，在O 点右侧每一点合场强方向向右，在O 点左侧每一点合场强方向向左，沿电场方向电势降低，所以O 点电势最高，选项B 正确；ACD 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（一）
1、在AB两点放置的是等量同种正点电荷,O为AB连线中点,相当圆周的圆心.圆周上其它位置CDEFGH
关于0对称.则
A.CEFH四点场强相同
B.CEFH四点电势相同
C.在G点由静止释放一个电子,电子将向O点做匀加速直线运动
D.将一电子由C点沿CDE圆弧移到E点则电子的电势能先减小后增大
2、在点电荷Q的电场中，一个电子通过时的轨迹如图实线所示，a、b为两个等势面，则下列判断中正确的是
A．Q为负电荷
B．运动中，电子总是克服电场力做功
C．电子经过两等势面的动能Eka＞Ekb
D．电子在两等势面上的电势能Epa＞Epb
3、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电差相等，即U ab = U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（）
A．三个等势面中，a的电势最高
B．带电质点在P点具有的电势能比在Q点具有的电势能大
C．带电质点通过P点时的动能比通过Q点时大
D．带电质点通过P点时的加速度比通过Q点时大
4、现有两个边长不等的正方形，如图所示，且A a、Bb、Cc、Dd间距相等。
在AB、AC、CD、DB的中点分别放等量的正电荷或负电荷。
则下列说法中正确的是：( )
A．O点的电场强度和电势均为零
B．把一电荷从b点移到c点电场力作功为零
C．同一电荷在a、d两点所受电场力相同
D．若a点的电势为φ，则a、d两点间的电势差为2φ
5、图中的虚线a、b、c、d表示匀强电场中的4个等势面。
两个带电粒子M、N（重力忽略不计）以平行于等势面的初速度射入电场，运动轨迹分别如图中MPN和NQM所示。
已知M是带正电的带电粒子。
则下列说法中正确的是
（）
A.N一定也带正电
B.a点的电势高于b点的电势，a点的场强大于b点的场强
C.带电粒子N的动能减小电势能增大
D.带电粒子N的动能增大电势能减小
6、如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别处于椭圆的两个焦点M、N上，下列说法中正确的是( )
A.A、B两处电势、场强均相同
B.C、D两处电势、场强均相同
C.在虚线AB上O点的场强最大
D.带负电的试探电荷在O处的电势能小于在B处的电势能
7、如图所示，匀强电场中三点A、B、C是一个三角形的三个顶点，∠ABC＝∠CAB＝
30°，BC＝2m，已知电场线平行于△ABC所在的平面，一个带电荷量q＝－2×10－6C的点电荷由A移到B的过程中，电势能增加1.2×10－5J，由B移到C的过程中电场力做功6×10－6J，下列说法正确的是( )
A.B、C两点的电势差U BC＝3V
B.A点的电势低于B点的电势
C.负电荷由C移到A的过程中，电势能增加
D.该电场的场强为1V/m
8、如图所示，ab是半径为R的圆的一条直径，该圆处于匀强电场中，场强大小为E，方向平行于圆
平面。
在圆周平面内，将一带正电q的小球从a点以相同的动能抛出，抛出方向不同时，小球会经
过圆周上不同的点，在这些所有的点中，经过c点时小球的动能最大。
已知∠cab＝30°，若不计重
力和空气阻力，则电场的方向为 ( )
A.沿a→b
B.沿a→c
C.沿O→c
D.沿b→c
9、如图6所示，A、B、C、D是匀强电场中一个以坐标原点为圆心、半径为1cm的圆与两坐
标轴的交点，已知A、B、C三点的电势分别为U A＝15v，U B＝3v，U C＝-3V 由此可得A、D连
线中点的电势为：
A.3v
B. 6v
C. 9v
D. 12v
10、如图1所示是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等。
虚线AB垂直平分两点电荷间的连线，那么关于各点电场强度和电势的叙述不正确的是（）
A . 1、3两点电场强度相同
B . 5、6两点电场强度相同
C . 4、5两点电势相同
D . 1、3两点电势相同
11、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U ab = U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可
知
A．三个等势面中，a的电势最高
B．带电质点在P点具有的电势能比在Q点具有的电势能大
C．带电质点通过P点时的动能比通过Q点时大
D．带电质点通过P点时的加速度比通过Q点时大
12、如右图在点电荷Q产生的电场中，虚线表示等势面，实线表示α粒子（带正电）穿过电场时的轨迹，A、B为轨迹与两等势面的交点，则下列说法正确的是:
A．Q可能是正电荷，也可能是负电荷B．电势φA>φB，粒子动能E kA>E kB
C．电势φA<φB，粒子电势能E PA>E PB D．场强E A<E B，粒子动能E kA>E kB
二、填空题
13、如图11所示，A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C三点的电势
分别为A＝30V, B＝6V，C＝—6V,由此可得D点电势D＝________V。
14、如图10所示，把电量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能＿＿（选
填“增大”、“减小”或“不变”）；若A点的电势A＝15V，B点的电势B＝10V，则此过程
中电场力做的功为＿＿＿＿J。
参考答案
一、选择题
1、B
2、AC
3、ABD
4、BCD
5、D
6、BD)
7、D)
8、C)
9、D
10、D
11、ABD
12、D
二、填空题
13、18V
14、增大－2.5×10－8。
