钢轨焊接施工工艺方法

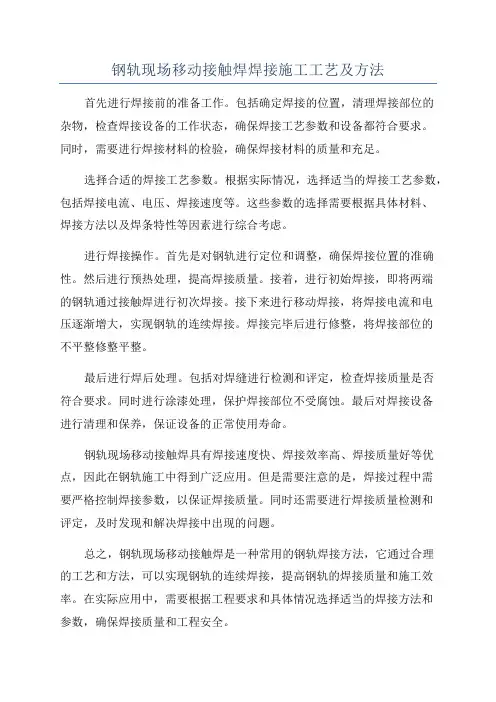

钢轨现场移动接触焊焊接施工工艺及方法
钢轨现场移动接触焊焊接施工工艺及方法首先进行焊接前的准备工作。
包括确定焊接的位置，清理焊接部位的杂物，检查焊接设备的工作状态，确保焊接工艺参数和设备都符合要求。
同时，需要进行焊接材料的检验，确保焊接材料的质量和充足。
选择合适的焊接工艺参数。
根据实际情况，选择适当的焊接工艺参数，包括焊接电流、电压、焊接速度等。
这些参数的选择需要根据具体材料、焊接方法以及焊条特性等因素进行综合考虑。
进行焊接操作。
首先是对钢轨进行定位和调整，确保焊接位置的准确性。
然后进行预热处理，提高焊接质量。
接着，进行初始焊接，即将两端的钢轨通过接触焊进行初次焊接。
接下来进行移动焊接，将焊接电流和电压逐渐增大，实现钢轨的连续焊接。
焊接完毕后进行修整，将焊接部位的不平整修整平整。
最后进行焊后处理。
包括对焊缝进行检测和评定，检查焊接质量是否符合要求。
同时进行涂漆处理，保护焊接部位不受腐蚀。
最后对焊接设备进行清理和保养，保证设备的正常使用寿命。
钢轨现场移动接触焊具有焊接速度快、焊接效率高、焊接质量好等优点，因此在钢轨施工中得到广泛应用。
但是需要注意的是，焊接过程中需要严格控制焊接参数，以保证焊接质量。
同时还需要进行焊接质量检测和评定，及时发现和解决焊接中出现的问题。
总之，钢轨现场移动接触焊是一种常用的钢轨焊接方法，它通过合理的工艺和方法，可以实现钢轨的连续焊接，提高钢轨的焊接质量和施工效率。
在实际应用中，需要根据工程要求和具体情况选择适当的焊接方法和参数，确保焊接质量和工程安全。

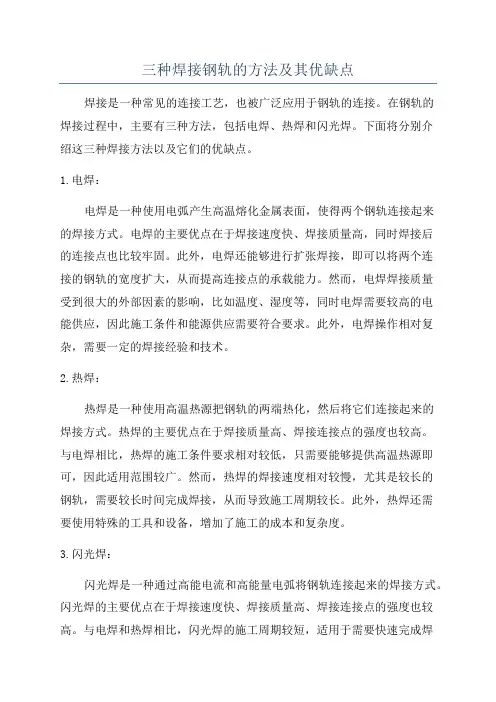

三种焊接钢轨的方法及其优缺点
三种焊接钢轨的方法及其优缺点焊接是一种常见的连接工艺，也被广泛应用于钢轨的连接。
在钢轨的焊接过程中，主要有三种方法，包括电焊、热焊和闪光焊。
下面将分别介绍这三种焊接方法以及它们的优缺点。
1.电焊：电焊是一种使用电弧产生高温熔化金属表面，使得两个钢轨连接起来的焊接方式。
电焊的主要优点在于焊接速度快、焊接质量高，同时焊接后的连接点也比较牢固。
此外，电焊还能够进行扩张焊接，即可以将两个连接的钢轨的宽度扩大，从而提高连接点的承载能力。
然而，电焊焊接质量受到很大的外部因素的影响，比如温度、湿度等，同时电焊需要较高的电能供应，因此施工条件和能源供应需要符合要求。
此外，电焊操作相对复杂，需要一定的焊接经验和技术。
2.热焊：热焊是一种使用高温热源把钢轨的两端热化，然后将它们连接起来的焊接方式。
热焊的主要优点在于焊接质量高、焊接连接点的强度也较高。
与电焊相比，热焊的施工条件要求相对较低，只需要能够提供高温热源即可，因此适用范围较广。
然而，热焊的焊接速度相对较慢，尤其是较长的钢轨，需要较长时间完成焊接，从而导致施工周期较长。
此外，热焊还需要使用特殊的工具和设备，增加了施工的成本和复杂度。
3.闪光焊：闪光焊是一种通过高能电流和高能量电弧将钢轨连接起来的焊接方式。
闪光焊的主要优点在于焊接速度快、焊接质量高、焊接连接点的强度也较高。
与电焊和热焊相比，闪光焊的施工周期较短，适用于需要快速完成焊接的工程。
此外，闪光焊还可以进行扩张焊接，提高连接点的承载能力。
然而，闪光焊需要专门的设备和工具进行施工，因此需要投入更多的成本。
同时，由于闪光焊过程中需要产生较高的电能和热能，所以需要对电能和热能进行合理的控制，以防止安全事故的发生。
综上所述，电焊、热焊和闪光焊是常见的钢轨焊接方法。
电焊和热焊有着较高的焊接质量和强度，适用范围广，但施工条件要求较高、施工周期较长，需要较高的成本。
闪光焊的施工速度快，且焊接质量高，适用于需要快速完成焊接的工程，但需要更多的设备和工具，并需要合理控制电能和热能的使用。

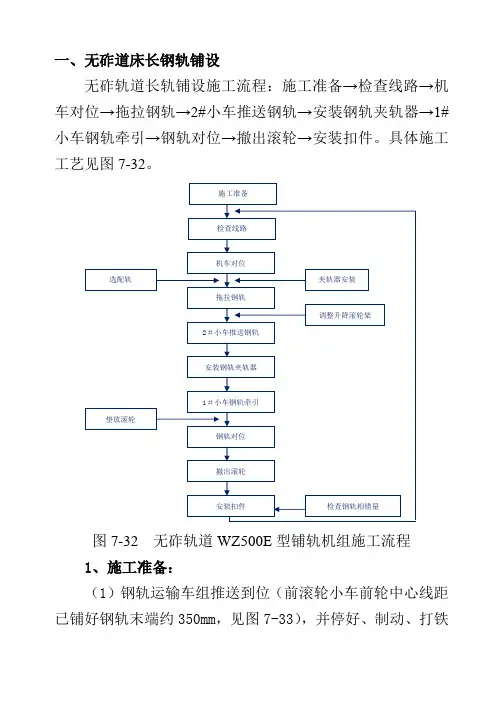

无缝线路施工工艺(长钢轨铺设、钢轨焊接、应力放散及锁定)(1)(1)
一、无砟道床长钢轨铺设无砟轨道长轨铺设施工流程：施工准备→检查线路→机车对位→拖拉钢轨→2#小车推送钢轨→安装钢轨夹轨器→1#小车钢轨牵引→钢轨对位→撤出滚轮→安装扣件。
具体施工工艺见图7-32。
图7-32 无砟轨道WZ500E 型铺轨机组施工流程1、施工准备：（1）钢轨运输车组推送到位（前滚轮小车前轮中心线距已铺好钢轨末端约350mm ，见图7-33），并停好、制动、打铁施工准备检查线路机车对位拖拉钢轨2＃小车推送钢轨 选配轨夹轨器安装调整升降滚轮架1＃小车钢轨牵引安装钢轨夹轨器垫放滚轮钢轨对位撤出滚轮检查钢轨相错量 安装扣件靴。
图7-33 长轨车推送对位（2）放倒全车间隔铁。
（3）松开要拖拉的一对钢轨锁定装置（图7-34）与安全挡板（拖拉结束后需恢复安全挡板）。
如拖拉上层钢轨，需预先将升降滚轮架调整到合适高度。
（4）将分轨导框对准要拖拉的一对钢轨（拖拉钢轨顺序由外向内）。
图7-34 解锁（5）用拖拉卷扬机 (带夹轨器)，从钢轨运输车（首车）上拖拉钢轨（见图7-35），经过渡顺坡车架进入分轨器，将钢轨拖至钢轨推送装置，夹紧钢轨，卸掉夹轨器。
图7-35 卷扬机拖拉钢轨2. 牵引法铺设长钢轨工艺（1）推送钢轨与牵引车连接用推送装置将钢轨送至牵引车钢轨夹钳处，人工辅助使钢轨与牵引车连接（见图7-36）。
当长轨顺利铺至承轨槽内，推送车开始做好下一对长轨铺设的准备工作，把下一对将要铺设的长轨用卷扬机拉至推送车压紧装置内，开始机车对位。
图7-36 推送钢轨与牵引车连接（2）牵引钢轨、摆放轨料将钢轨头与牵引车钢轨夹钳锁固好。
牵引车前行开始拖拉钢轨（见图7-37）。
在无砟轨道承轨槽之间放置滚轮，直线上每隔24个轨枕放置一对，曲线上每隔22个轨枕放置一对，坡度5‰～15‰每隔20个轨枕放置一对，大坡度20‰每隔18个轨枕放置一对，放置要求卡口定位：即滚轮放置时稍微倾斜10mm这样钢轨在滚轮上运行时不会与扣件发生磨损。

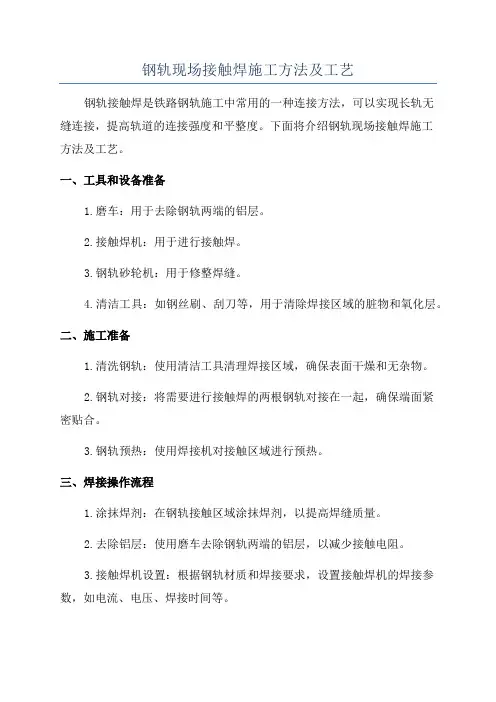

钢轨现场接触焊施工方法及工艺
钢轨现场接触焊施工方法及工艺钢轨接触焊是铁路钢轨施工中常用的一种连接方法，可以实现长轨无缝连接，提高轨道的连接强度和平整度。
下面将介绍钢轨现场接触焊施工方法及工艺。
一、工具和设备准备1.磨车：用于去除钢轨两端的铝层。
2.接触焊机：用于进行接触焊。
3.钢轨砂轮机：用于修整焊缝。
4.清洁工具：如钢丝刷、刮刀等，用于清除焊接区域的脏物和氧化层。
二、施工准备1.清洗钢轨：使用清洁工具清理焊接区域，确保表面干燥和无杂物。
2.钢轨对接：将需要进行接触焊的两根钢轨对接在一起，确保端面紧密贴合。
3.钢轨预热：使用焊接机对接触区域进行预热。
三、焊接操作流程1.涂抹焊剂：在钢轨接触区域涂抹焊剂，以提高焊缝质量。
2.去除铝层：使用磨车去除钢轨两端的铝层，以减少接触电阻。
3.接触焊机设置：根据钢轨材质和焊接要求，设置接触焊机的焊接参数，如电流、电压、焊接时间等。
4.焊接操作：将焊接机头两端分别与两根钢轨的端面上移动，使其接触形成电弧，同时施加一定的压力，使钢轨产生足够的热量进行焊接。
5.焊接检查：焊接完成后，对焊缝进行外观和尺寸的检查，确保焊缝的质量。
6.焊缝修整：使用钢轨砂轮机对焊缝进行修整，使其符合铁路规范的要求。
四、质量控制1.焊接参数：根据焊接材料和焊接要求，合理设置焊接机的参数，以确保焊接质量。
2.检查焊缝：焊接完成后，通过外观检查和尺寸检查，判断焊缝质量是否合格。
3.焊缝修整：对不合格的焊缝进行修整，使其符合规定要求。
4.焊接记录：记录每次焊接的参数、时间、工序和检查结果，以便追溯焊接质量。
五、安全注意事项1.防护设施：在焊接现场设置防护措施，如挡板、防护网等，避免焊接飞溅伤人。
2.保护眼睛：焊接过程中，操作人员应佩戴防护眼镜，防止火花跳溅伤到眼睛。
3.确定接地：焊接机的接地应牢固可靠，以保证焊接安全。
4.操作规范：操作人员必须经过专业培训，确保熟练掌握焊接操作规范。
5.灭火器材：在现场设置灭火器材，以备不时之需。

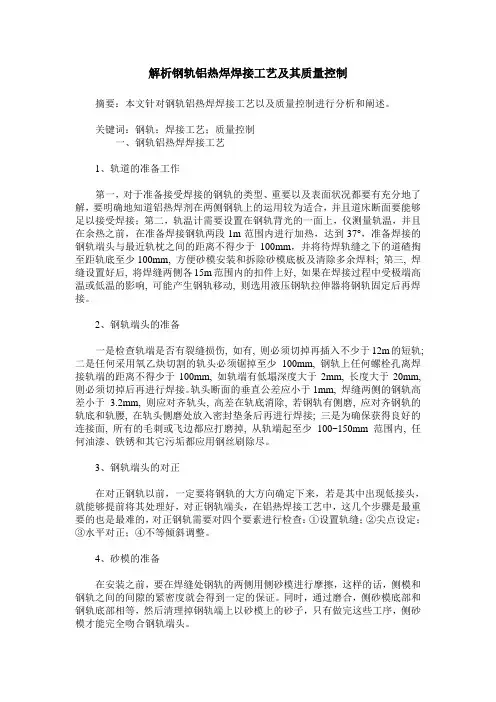

解析钢轨铝热焊焊接工艺及其质量控制
解析钢轨铝热焊焊接工艺及其质量控制摘要：本文针对钢轨铝热焊焊接工艺以及质量控制进行分析和阐述。
关键词：钢轨；焊接工艺；质量控制一、钢轨铝热焊焊接工艺1、轨道的准备工作第一，对于准备接受焊接的钢轨的类型、重要以及表面状况都要有充分地了解，要明确地知道铝热焊剂在两侧钢轨上的运用较为适合，并且道床断面要能够足以接受焊接；第二，轨温计需要设置在钢轨背光的一面上，仪测量轨温，并且在余热之前，在准备焊接钢轨两段1m范围内进行加热，达到37°，准备焊接的钢轨端头与最近轨枕之间的距离不得少于100mm，并将待焊轨缝之下的道碴掏至距轨底至少100mm, 方便砂模安装和拆除砂模底板及清除多余焊料; 第三, 焊缝设置好后, 将焊缝两侧各15m范围内的扣件上好, 如果在焊接过程中受极端高温或低温的影响, 可能产生钢轨移动, 则选用液压钢轨拉伸器将钢轨固定后再焊接。
2、钢轨端头的准备一是检查轨端是否有裂缝损伤, 如有, 则必须切掉再插入不少于12m的短轨; 二是任何采用氧乙炔切割的轨头必须锯掉至少100mm, 钢轨上任何螺栓孔离焊接轨端的距离不得少于100mm, 如轨端有低塌深度大于2mm, 长度大于20mm, 则必须切掉后再进行焊接。
轨头断面的垂直公差应小于1mm, 焊缝两侧的钢轨高差小于 3.2mm, 则应对齐轨头, 高差在轨底消除, 若钢轨有侧磨, 应对齐钢轨的轨底和轨腰, 在轨头侧磨处放入密封垫条后再进行焊接; 三是为确保获得良好的连接面, 所有的毛刺或飞边都应打磨掉, 从轨端起至少100~150mm 范围内, 任何油漆、铁锈和其它污垢都应用钢丝刷除尽。
3、钢轨端头的对正在对正钢轨以前，一定要将钢轨的大方向确定下来，若是其中出现低接头，就能够提前将其处理好，对正钢轨端头，在铝热焊接工艺中，这几个步骤是最重要的也是最难的，对正钢轨需要对四个要素进行检查：①设置轨缝；②尖点设定；③水平对正；④不等倾斜调整。

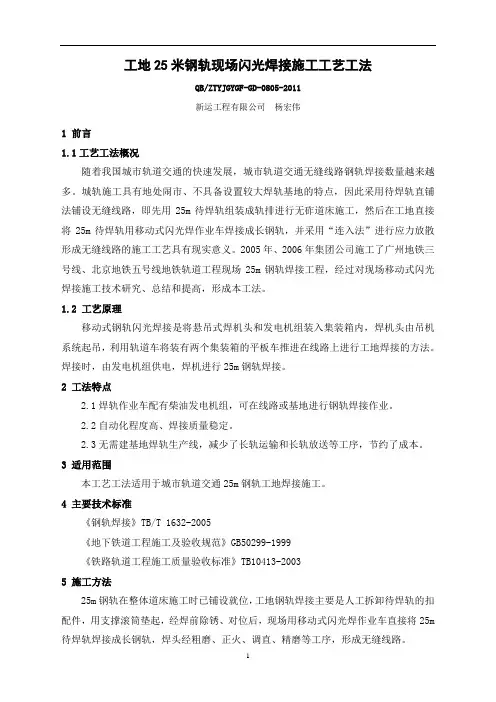

工地25米钢轨现场闪光焊接施工工艺工法
工地25米钢轨现场闪光焊接施工工艺工法QB/ZTYJGYGF-GD-0805-2011新运工程有限公司杨宏伟1 前言1.1工艺工法概况随着我国城市轨道交通的快速发展，城市轨道交通无缝线路钢轨焊接数量越来越多。
城轨施工具有地处闹市、不具备设置较大焊轨基地的特点，因此采用待焊轨直铺法铺设无缝线路，即先用25m待焊轨组装成轨排进行无砟道床施工，然后在工地直接将25m待焊轨用移动式闪光焊作业车焊接成长钢轨，并采用“连入法”进行应力放散形成无缝线路的施工工艺具有现实意义。
2005年、2006年集团公司施工了广州地铁三号线、北京地铁五号线地铁轨道工程现场25m钢轨焊接工程，经过对现场移动式闪光焊接施工技术研究、总结和提高，形成本工法。
1.2 工艺原理移动式钢轨闪光焊接是将悬吊式焊机头和发电机组装入集装箱内，焊机头由吊机系统起吊，利用轨道车将装有两个集装箱的平板车推进在线路上进行工地焊接的方法。
焊接时，由发电机组供电，焊机进行25m钢轨焊接。
2 工法特点2.1焊轨作业车配有柴油发电机组，可在线路或基地进行钢轨焊接作业。
2.2自动化程度高、焊接质量稳定。
2.3无需建基地焊轨生产线，减少了长轨运输和长轨放送等工序，节约了成本。
3 适用范围本工艺工法适用于城市轨道交通25m钢轨工地焊接施工。
4 主要技术标准《钢轨焊接》TB/T 1632-2005《地下铁道工程施工及验收规范》GB50299-1999《铁路轨道工程施工质量验收标准》TB10413-20035 施工方法25m钢轨在整体道床施工时已铺设就位，工地钢轨焊接主要是人工拆卸待焊轨的扣配件，用支撑滚筒垫起，经焊前除锈、对位后，现场用移动式闪光焊作业车直接将25m 待焊轨焊接成长钢轨，焊头经粗磨、正火、调直、精磨等工序，形成无缝线路。
6 工艺流程及操作要点6.1 工艺流程钢轨移动式闪光焊接施工工艺流程见图1。
6.2 操作要点6.2.1 施工准备所有人员开工前必须通过安全、技术培训考核，特殊工种需持证上岗。
铁路铺轨现场钢轨接触焊接施工工艺
铁路铺轨现场钢轨接触焊接施工工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铁路铺轨现场钢轨接触焊接施工工艺引言铁路铺轨是铁路建设中至关重要的一环，而钢轨的接触焊接施工工艺则是确保铁路线路平稳、安全运行的关键之一。
无缝线路钢轨焊接方法原理及特点
无缝线路钢轨焊接方法原理及特点
无缝线路钢轨焊接的方法主要包括电弧焊接和摩擦焊接两种。
电弧焊
接是通过电弧加热，使钢轨两端的金属熔化并相互结合，形成无缝连接；
而摩擦焊接则是通过钢轨与钢轨之间的相对摩擦，产生局部高温，使接头
金属软化融合。
无缝线路钢轨焊接的原理是利用热量使钢轨的金属达到熔化点，并通
过一定的压力使两根钢轨连接在一起。
电弧焊接是通过电流产生的弧光加热，将钢轨两端的金属熔化，并通过外加的机械压力使其形成无缝连接。
摩擦焊接则是通过钢轨与钢轨之间的相对摩擦产生的热量，使接头两端的
金属软化并通过外加的机械压力使其形成无缝连接。
1.高强度：焊接后的无缝线路钢轨连接紧密，强度高于普通的螺栓连接，能够满足高速铁路的使用要求。
2.舒适性好：无缝线路焊接后的钢轨接头平整，减少了行车时的颠簸
和噪音，提高了列车乘坐的舒适性。
3.经济节约：无缝线路钢轨焊接能够减少钢轨接头的维护和更换频率，降低了维护成本，延长了钢轨的使用寿命。
4.缺陷少：焊接接头没有螺栓连接的缺点，无松动、脱位等现象，减
少了事故隐患，提高了铁路的安全性。
5.施工快速：无缝线路钢轨焊接的工艺简单，施工效率高，能够提高
铁路线路的建设速度和质量。
6.美观整洁：无缝线路钢轨焊接后的接头平整流畅，与铁轨一体，美
观整洁。
综上所述，无缝线路钢轨焊接是一种高强度、舒适性好、经济节约、缺陷少、施工快速、美观整洁的钢轨连接方式。
在铁路建设中得到了广泛应用，并不断发展和改进，提高了铁路的安全性、舒适性和运营效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢轨焊接施工工艺方法
1.电阻焊接
电阻焊接是常用的钢轨焊接方法之一、该方法使用电阻焊接机对待焊的钢轨进行预热，然后通过电阻线圈施加电流来将两段钢轨加热到焊接温度，再施加压力使两段钢轨牢固地连接在一起。
这种方法的优点是焊接速度快，焊接质量高，并且焊缝为连续的。
2.气焊
气焊是另一种常用的钢轨焊接方法。
该方法使用气焊设备将焊接区域加热到熔点，并使用焊条将两段钢轨连接在一起。
气焊方法的优点是适用于室外作业，施工便捷。
然而，由于焊接温度的不易控制，焊接质量可能有一定的差异。
3.电弧焊接
电弧焊接是一种高温焊接方法，适用于钢轨的大规模施工。
该方法使用电焊设备产生电弧来加热钢轨，并使用电焊条在焊接区域进行熔化和连接。
电弧焊接可以在室外进行，但需要一定的焊接技术和经验。
该方法的焊缝相对较窄，但耐久性良好。
4.碳弧气焊
碳弧气焊是一种结合电弧焊和气焊的焊接方法，被广泛应用于钢轨焊接施工中。
该方法使用碳弧焊设备产生电弧，将钢轨加热到熔点，并用气焊设备提供燃气和氧气，使焊接区域熔化并连接两段钢轨。
碳弧气焊的优点是焊接速度快，焊缝质量高，适用于大规模施工。
5.热压焊接
热压焊接是一种高温高压焊接方法，主要用于连接超长钢轨。
该方法使用热压焊接设备将两段钢轨加热到高温，然后施加大压力使其连接在一起。
热压焊接可以确保焊接区域的强度和连接性能，但是施工过程复杂，需要高超的技术和仪器设备。
总结起来，钢轨焊接施工中常用的工艺方法包括电阻焊接、气焊、电弧焊接、碳弧气焊和热压焊接。
根据具体的施工需求和条件，选择合适的焊接方法，并进行专业的操作和监控，可以确保焊接质量和钢轨连接的牢固性。
