数控铣床的基本操作(
四轴数控铣床操作方法
四轴数控铣床操作方法
四轴数控铣床是一种用于加工金属工件的机床，具有多个轴向控制功能，可以实现复杂形状的零件加工。
下面是四轴数控铣床的基本操作方法：
1. 打开机床电源，并确保电源线接地良好。
2. 按照机床操作面板上的指示，将机床各轴移动到初始位置，同时注意安全，确保工件及刀具不会碰撞其他部件。
3. 将工件夹紧在工作台上，使用合适的夹具固定工件。
4. 打开机床数控系统，输入加工程序。
5. 检查刀具是否正确安装，刀具应该紧固在刀杆上，并且刀杆应该正确安装在铣刀架上。
6. 根据加工程序，设置刀具、工件和机床的各项参数，包括转速、进给速度、切削深度等。
7. 进行刀具预磨或刀具测长，并根据预磨结果或测长结果进行补偿参数的设置。
8. 在润滑系统工作正常的情况下，开启润滑泵，确保刀具和工件顺利进行切削。
9. 开始加工。
根据加工程序的指示，机床将自动进行各项加工操作，包括刀具进给、切削、换刀、清洁等。
10. 监视加工过程中的刀具磨损、工件精度以及机床运动情况。
如有异常情况，及时停止机床，并进行必要的调整或维修。
11. 加工完成后，关闭机床电源，清理加工废料，并妥善保管好刀具和工件。
以上是四轴数控铣床的基本操作方法，具体操作方式可能有所差异，建议根据具体的机床型号和厂家提供的操作手册进行操作。
在操作过程中，要注意安全，遵守机床操作规程，避免发生意外。
数控铣床的基本操作
数控铣床的基本操作数控铣床是一种高精度、高效率的自动化加工设备，它能够以数字化程序来控制工件加工，常被用于钢铁、汽车、航空、航天等领域中的零件制造。
本文将介绍数控铣床的基本操作流程和步骤，以帮助读者更好地了解和使用数控铣床。
一、准备工作在使用数控铣床前，需要进行一系列准备工作，包括清洁数控铣床，检查并更换刀具，校准机床，安装工件等。
接下来我们详细介绍一下这些准备工作。
1. 清洁数控铣床清洁是使用数控铣床之前的必要步骤。
首先需要清洁加工台面，清除表面的污垢和碎屑。
其次，需要清洗铣床的滑动导轨，卡盘等零部件，确保各个部件都干净无尘。
2. 检查和更换刀具数控铣床的刀具极易磨损并且不易修复，因此需要经常检查并及时更换。
检查时需要注意刀片的弯曲、损坏、生锈、锋利程度等问题，并选择恰当的刀具进行更换。
3. 校准机床对于每次加工任务，都需要进行机床校准。
目的是保证机床能够按照预定的程序进行加工操作。
校准过程中需要检查和校准铣刀的精度和轴线位置等参数。
4. 安装工件在加工过程中，需要将待加工的工件安装在加工台面上，并调整好位置和角度，确保其符合加工要求。
二、加工操作经过以上准备操作之后，就可以开始进行正式加工操作。
下面我们介绍一下数控铣床的加工操作流程和步骤。
1. 加工程序准备在开始加工任务之前，需要先编写加工程序。
编写的程序需要清楚明确，包括工件形状、尺寸、切削条件等参数。
可以通过CAD软件进行编程，或者手动编写G代码。
2. 数控铣床程序设置将程序导入到数控铣床中，设置相关的加工参数和程序流程。
这些参数包括刀具半径、工作速率、加工深度、工序顺序等。
3. 开始加工调整好加工台面和刀具，执行程序，开始加工。
加工过程中，需要关注各种参数，比如切削速度、进给量、负载压力等，调节加工参数，确保加工质量。
4. 结束加工加工完成后，需要清洁加工表面，卸下工件，并关闭数控铣床。
同时需要检查工件的尺寸和表面质量是否符合要求。
对于未合格的工件，可以进行重新加工或者修复。

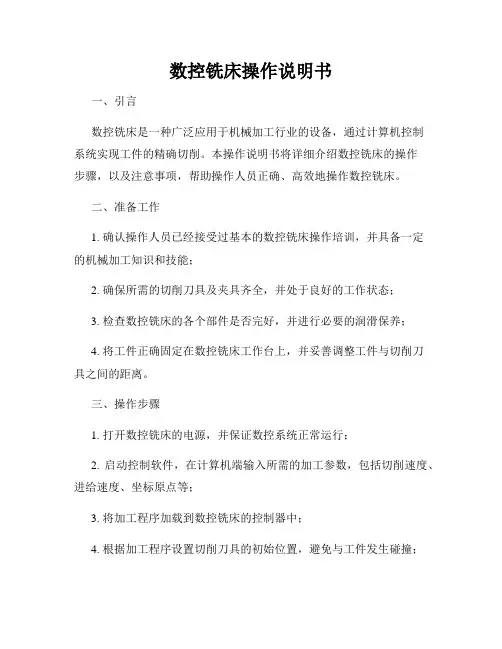

数控铣床操作说明书
数控铣床操作说明书一、引言数控铣床是一种广泛应用于机械加工行业的设备，通过计算机控制系统实现工件的精确切削。
本操作说明书将详细介绍数控铣床的操作步骤，以及注意事项，帮助操作人员正确、高效地操作数控铣床。
二、准备工作1. 确认操作人员已经接受过基本的数控铣床操作培训，并具备一定的机械加工知识和技能；2. 确保所需的切削刀具及夹具齐全，并处于良好的工作状态；3. 检查数控铣床的各个部件是否完好，并进行必要的润滑保养；4. 将工件正确固定在数控铣床工作台上，并妥善调整工件与切削刀具之间的距离。
三、操作步骤1. 打开数控铣床的电源，并保证数控系统正常运行；2. 启动控制软件，在计算机端输入所需的加工参数，包括切削速度、进给速度、坐标原点等；3. 将加工程序加载到数控铣床的控制器中；4. 根据加工程序设置切削刀具的初始位置，避免与工件发生碰撞；5. 按照加工程序的要求，设置数控铣床的自动运行模式或手动运行模式；6. 在运行之前，请确保操作人员迅速离开数控铣床的操作区域，确保人员的安全；7. 启动数控铣床，开始加工工件；8. 在加工过程中，操作人员需要密切关注加工状态，并根据需要进行相应的调整；9. 加工完成后，关闭数控铣床并断开电源。
四、注意事项1. 操作人员在操作数控铣床前必须穿戴好防护设备，包括工作服、安全帽等；2. 禁止在操作过程中随意触碰数控铣床的运动部件，以免造成伤害；3. 严禁在数控铣床运行时拔插电源或进行其他干扰操作，以免影响设备的工作稳定性；4. 操作人员应定期检查数控铣床的润滑系统，并及时补充润滑油；5. 若发现数控铣床有任何异常情况或故障，应立即停止操作，并及时通知维修人员进行检修；6. 对于加工后的废料和切屑，应及时清理，避免影响下一次操作。
五、操作安全1. 操作人员必须经过正规培训，并持有相关操作证书；2. 操作人员应按照正确的操作流程进行操作，严禁违规操作；3. 在操作过程中，应保持集中注意力，切勿分心；4. 严禁在操作过程中穿戴松散的衣物或配饰；5. 禁止未经授权的人员接触数控铣床。
数控铣床基本操作
模块一数控铣床基本操作实训课题1 功能键的使用图1－2机械面板MDI面板各个功能键的作用如表1－1：者往回移动。
光标以小的单位往回移动。
↓：这个键用于将光标向下或者向前移动。
光标以大的单位向前移动。
↑：这个键用于将光标向上或者往回移动。
光标以大的单位往回移动。
表1－1MDI面板功能键的作用机械面板各个功能键的作用如表1－2：：表1－2机械面板各个功能键的作用实训项目：1、机床开机：操作步骤：¤第一步接通机床电源；¤第二步机床通电；¤第三步开启压力开关；¤第四步启动系统电源。
2、机床回参考点操作步骤：¤第一步“方式选择”选钮指向“回参考点”；¤第二步“轴选择”选“Z”，Z轴指示灯亮；¤第三步按“轴移动”“＋”向，主轴头向上移动，当机床回零后，“参考点”对应的“Z”上方指示灯亮；¤第四步“轴选择”选“X”，X轴指示灯亮；¤第五步按“轴移动”“—”向，工作台沿X轴负向移动，当机床回零后，“参考点”对应的“X”上方指示灯亮；¤第六步“轴选择”选“Y”，Y轴指示灯亮；¤第七步按“轴移动”“＋”向，工作台沿Y轴正向移动，当机床回零后，“参考点”对应的“Y”上方指示灯亮；注意：¤不是每次回参考点都能顺利实现，当系统报警显示不能回参考点时，应重新进行回零操作。
¤当超程时，需要解除报警，具体操作：按住“方式选择”选钮指向“JOG”，“轴向选择”选择对应已超程的轴，“超程解除”按钮，按“轴移动”对应的超程反方向移动工作台。
¤为保证安全，应先保证“Z”轴先回参考点。
¤回参考点时，“快速/手轮倍率按键”功能同时起作用。
3、手轮移动工作台操作步骤：¤第一步机床回零；¤第二步“方式选择”旋钮指向“手轮”；¤第三步“主轴、进给保持旋钮”旋钮指向“进给I”位；¤第四步“轴选择”选“X”，X轴指示灯亮；¤第五步“快速/手轮倍率按键”选定“100μm”档位；¤第六步顺时针旋转手轮，移动工作台沿X正向移动至中间位置；¤第七步“轴选择”选“Y”，Y轴指示灯亮；¤第八步逆时针旋转手轮，移动工作台沿Y负向移动至中间位置；¤第九步“轴选择”选“Z”，Z轴指示灯亮；¤第十步逆时针旋转手轮，移动主轴沿Z负向移动至适当位置；¤第十一步“快速/手轮倍率按键”选定不同档位，重复1－10步骤。
数控铣床的基本操作(三菱、西门子802S系统)
项目一项目名称安全规与铣床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时学习容任务2 对刀以及刀补与对刀参数的填入数控系统的操作方法置疑：怎样把对刀算得数据填入数控系统？怎样把D填入数控系统？1）MITSUBISHI系统操作步骤：填刀补：第一步，按键→第二步，填（D1=10）刀补→第三步，按键在算好工件坐标系原点在机械坐标系的坐标后，把X、Y、Z三个数值填到数控系统的操作。
填对刀参数（这里填到G54当中）：第一步，按键→第二步，按键→第三步，按软键→第四步，输对刀参数第五步，按键练习：每人在数控仿真系统里面做一遍，然后到实训中心去操作一遍。
项目一项目名称安全规与铣床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时学习容任务2 对刀以及刀补与对刀参数的填入数控系统的操作方法MITSUBISHI系统操作步骤：填刀补：第一步，按键→第二步，填（D1=10）刀补→第三步，按键填对刀参数（这里填到G54当中）：第一步，按键→第二步，按键→第三步，按软键→第四步，输对刀参数第五步，按键任务3程序的新建操作步骤：项目名称安全规与机床面板的基本操作学习时间20课时子项目名称MITSUBISHI系统面板的基本操作学习时间4课时学习容第一步，按键→第二步，选编辑模式，如图；第三步，按软键；→第四步，录程序容，输完按键任务4 程序的修改操作步骤：第一步，按键；→第二步，选编辑模式，如图第三步，按软键；→第四步，输要改的程序名，如；→第五步，按键。
任务5 程序的删除操作步骤：第一步，按键；→第二步，按软键；第三步，输程序，123为程序名；→第四步，按键任务6 程序的呼叫如：有操作面板按键记不清楚的，查看《数控仿真技术实用教程》P179页项目二项目二项目名称外轮廓的铣削学习总时间20学时子项目名称理论教学学习时间6学时学习容4、余料的分析与编程（只作参考）分析图纸，可以确定刀具直径选12mm，先确定走刀路线，以下的走刀路线，在CAD软件中，可以看到余料有三块，解决办法1→2→3和5→6两个走刀路线可以把余料去除（另一个余料用走直线去除）：项目二项目名称外轮廓的铣削学习总时间20学时子项目名称实践操作学习时间14课时学习容加工图纸：刀削用量的选择转速:n=318Vc/d；进给速度：Vf=fz·Z·n（fz取0.05,Z为4齿）背吃刀量：ap=2.5 mm注意：先确定走刀路线，再确定下刀点，算基点坐标，背吃刀量不可过大。
数控铣床基本操作资料

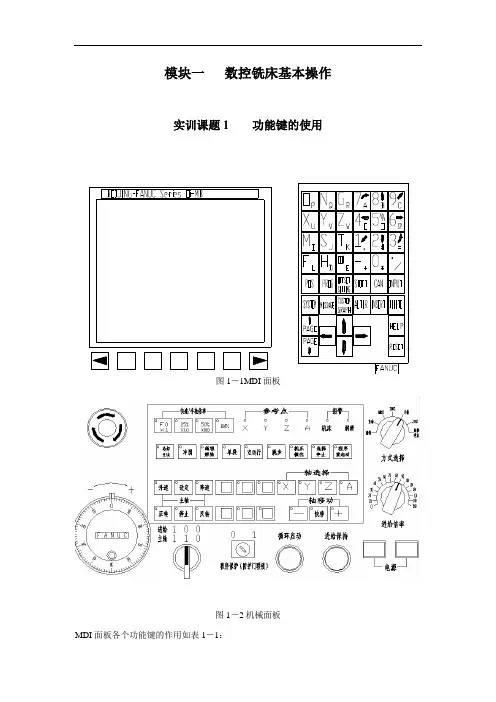

模块一数控铣床基本操作实训课题1 功能键的使用图1－1MDI面板图1－2机械面板MDI面板各个功能键的作用如表1－1：名称详细说明复位键 REST按下这个键可以使CNC复位或者取消报警帮助键 HELP 当对MDI键的操作不明白时，按下这个键可以获得帮助（帮助功能)软键画面转换软键用来转换画面根据不同的画面，其它软键有不同的功能。
软键功能显示在屏幕的底端。
地址和数字键 N、4←按下这些键可以输入字母，数字或者其它字符。
切换键 SHIFT在该键盘上，有些键具有两个功能。
按下<SHIFT>键可以在这两个功能之间进行切换。
当一个键右下脚的字母可被输入时，就会输入键 INPUT 当按下一个字母键或者数字键时，再按该键数据被输入到缓冲区，并且显示在屏幕上。
要将输入缓冲区的数据拷贝到偏置寄存器中等到，按下INPUT键。
这个键与软键中的[INPUT]键是等效的。
取消键 CAN 按下这个键删除最后一个进入输入缓冲区的字符或符号。
当键输入缓冲区后显示为：>N001X100Z_当按下CAN键时，Z被取消并且显示如下：>N001X100_ 程序编辑键ALT、INSERT、DELETE按下如下键进行程序编辑：ALTER：替换、INSERT：插入、DELETE：删除功能键POS、PROG按下这些键，切换不同功能的显示屏幕。
光标移动键有四种不同的光标移动键。
→：这个键用于将光标向右或者向前移动。
光标以小的单位向前移动。
←：这个键用于将光标向左或者往回移动。
光标以小的单位往回移动。
↓：这个键用于将光标向下或者向前移动。
光标以大的单位向前移动。
↑：这个键用于将光标向上或者往回移动。
光标以大的单位往回移动。
翻页键用于将屏幕显示的页面向下翻页。
用于将屏幕显示的页面往回翻页。
表1－1MDI面板功能键的作用机械面板各个功能键的作用如表1－2：：按键、旋钮详细说明急停按钮：紧急情况下按下开关机床停止一切运动。
快速/手轮倍率按键：确定快进时机床运动速度倍率，分别为默认速度的1％、25％、50％、100％。
数控铣床的基本操作方法
数控铣床的基本操作方法
数控铣床的基本操作方法如下：
1. 首先，将工件固定在铣床工作台上，并采用合适的夹具进行夹紧，以确保工件在加工过程中不会移动。
2. 打开数控铣床的电源开关，并确保各个操作面板的电源开关处于打开状态。
3. 打开数控铣床的数控系统，并将加工程序加载到数控系统中。
可以使用U盘、光盘等外部设备加载程序，也可以通过网络传输。
4. 根据加工程序的要求，设置数控铣床的各项参数。
这些参数包括切削速度、切削深度、切削宽度等。
可以通过数控系统的操作界面进行设置。
5. 进行刀具的预热和刀具的换刀操作。
确保刀具安装正确，并且刀具的贴合度适当。
6. 在数控系统的操作界面上选择加工程序，并选择相应的工艺参数。
可以根据需要进行调整。
7. 进行加工操作前，可以进行手动操作，通过手动操作界面控制数控铣床的各个轴线运动，调整刀具位置和工件位置。
8. 根据加工程序的要求，选择合适的加工模式，可以选择单段加工、连续加工、循环加工等。
9. 开始加工操作，在数控系统的操作界面上点击开始按钮，数控铣床将按照加工程序的要求进行加工操作。
10. 监控加工过程，注意观察加工质量和加工速度，及时调整加工参数和刀具。
11. 加工完成后，关闭数控铣床的电源开关，并进行必要的清理和维护工作。
以上就是数控铣床的基本操作方法，具体的操作流程还需要根据不同的数控铣床型号和加工要求进行调整。
在实际操作中，还需要注意安全事项，并严格按照相关操作规程进行操作。
数控铣床使用方法说明书
数控铣床使用方法说明书一、产品介绍数控铣床是一种先进的金属加工设备，利用数控技术控制工作台移动和切削工具的旋转，实现对工件的精准铣削。
本说明书将详细介绍数控铣床的使用方法，以及操作注意事项。
二、数控铣床的基本结构数控铣床由数控系统、主轴、滑台、工作台等组成。
数控系统是数控铣床的核心部件，通过编程控制铣床的各项动作。
主轴是安装切削工具的部件，旋转切削工具实现铣削功能。
滑台和工作台是支撑和移动工件的部件。
三、使用方法1. 准备工作a. 确保数控铣床正确接通电源，并开启电源开关。
b. 检查润滑系统是否正常工作，必要时添加润滑油。
c. 检查主轴和切削工具的安装是否牢固。
2. 数控系统操作a. 打开数控系统，并按照系统提示进行登录。
b. 进入程序编辑界面，新建或导入相应的加工程序，并进行参数设置。
c. 根据工件要求，在程序编辑界面编写数控加工程序，包括工件轮廓、加工路径、切削深度等。
d. 编写完成后进行程序的校验和修正，确保程序正确无误。
3. 夹紧工件a. 确保工作台平整、清洁，清除任何杂质和障碍物。
b. 将工件放置在工作台上，并使用夹具将其牢固夹紧，保证工件不会移动或晃动。
4. 工艺参数设置a. 根据工件材料、切削工具类型和加工要求，设置合适的切削速度、进给速度和切削深度。
b. 根据工件形状和加工路径，设置合适的坐标系和坐标原点。
5. 开始加工a. 校对工件坐标系和坐标原点的准确性，确保工件与切削工具的相对位置正确。
b. 启动数控系统，并按照程序加工工序的顺序逐步进行铣削操作。
c. 观察加工过程中的切削情况，如有异常情况及时停机检查。
6. 加工后处理a. 加工完成后，关闭数控系统，并断开电源。
b. 清理加工区域，清除切屑和废料，并对数控铣床进行日常维护和保养。
四、操作注意事项1. 在操作数控铣床之前，应仔细阅读并理解本说明书，并接受相关培训。
2. 在操作过程中，应佩戴适当的个人防护装备，如工作服、安全帽、护目镜等。
