【八年级】湖南省郴州市嘉禾县坦坪中学八年级物理上册第五章透镜及其应用52生活中的透镜学案
初中八年级,物理上册第五章,《透镜及其应用》,全章课件汇总
F
主轴
F
小结：凸透镜对所有光线都起会聚作用。
三条特殊光线
1.平行与主光轴的光线，经凸透镜折射后会聚 于焦点F 2.过焦点（或焦点发出）光线，经凸透镜折射 后平行于主光轴 凸透镜
F O
3.过光心的光线，经凸透镜折射后方向不改变
3.凹透镜： 对光线有发散作用
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
光心 主光轴
O C1
C2
三、透镜对光的作用
试猜想光线通 过透镜后会有 什么现象？
1.凸透镜： 对光线有会聚作用
观察实验现象
光心 O
主光轴
2. 凸透镜的焦点和焦距
焦点
F
主轴
O
f
焦距 焦点：平行于主轴的平行光通过凸透镜后会聚于一点。 焦距：焦点到光心的距离。
焦点
F
主轴
f
凸透镜有两个实焦点。
光路可逆
想一想
3．图中划出的两条折射光线，哪条是平行
主光轴的入射光线的折射光线？
折射光线反向延长，通过焦点的是正确的折 射光线。
第五章《透镜及其应用》
§5.2
生活中的透镜
你知道透镜在生活中有哪些应用么？
1．照相机
主要构造
2．胶片：相当于光屏。 3．调节控制系统。 ①取景窗：观察所拍景物；
1．镜头：相当于一个凸透镜。
B
‘
改变光的传播路径,使投影片的像出 现在投影机前方的屏幕上
２．我们在屏幕上要看到正立的 像投影片应该怎么放?
投影片要倒放
A
‘
A
B
3、把这张影片放在投影仪的在舞 台上，像是怎样的形状。
投影仪成像特点
思考： • 像是缩小还是放大？像是正立还是倒立？像距 与物距哪个大？ • 像与物体位于凸透镜的同侧还是异侧？
人教版八年级物理上册第五章透镜及其应用第2节《生活中的透镜》PPT课件
2.同学们在用温度计测量烧杯中水的温度时， 从侧面可以观察到温度计插入水中的部分变 大了。下列设备中应用了这一光学原理的是 （B） A ．照相机 B ．放大镜 C ．投影仪 D ．平面镜
3.照集体相时发现有些人没有进入镜头，为了 使全体人员都进入镜头应采取（ D ）
A．照相机和镜头都不动，人站近一些 B．人不动，照相机离人近一些，镜头往里 缩一些
C．人不动，照相机离人近一些，镜头往外 伸一些
D．人不动，照相机离人远一些，镜头往里 缩一些
4.如图所示的投影仪，其中凸透镜是使透明胶 片通过透镜成_倒__立__、__放__大_的实像。平面镜的主 要作用是用来反射光线，使像成在屏幕上。若 想使屏幕上的字变得大些，应将凸透镜向___（下 填“上”或“下”）调，同时将投影仪___远__离（ 填“远离”或“靠近”）屏幕。
解：小孔成像中所成的像是实像;海市蜃楼 中所成的像是虚像.
感谢观看
汇报人：XXX
数码相机（图像传感器替代胶片）
光信号
电信号
储存器
数字信号
想想做做
自制模型照相机
点击 图片 播放
若想使底片上 的像变大，应 该怎么做呢？
使相机靠近物体，同时使镜头远离底片。
如图所示，照相机的镜头相当于一个 __凸__透__镜____，胶片相当于__光_屏______，来自物体 的光经过镜头会聚在胶片上形成一个 倒立 _________(填“倒立”或“正立缩”小)、_________(填
项目链接
在下图中，如果有远处物体A的实像A'呈现在光屏上， 撤去光屏，并在A右侧放一个放大镜，光线将继续通过放 大镜。你觉得这些光线还会成像吗？会成怎样的像？
03
随堂演练
随堂演练
人教版初中物理八年级上册第五章透镜及其应用第2节生活中的透镜新课教学课件
后形成一个 正立，放大 的___虚______像（填“实”或“虚”）。
A 3、关于实像和虚像，下列的说法正确的是（
）
A实像能用光屏收集到，虚像不能；
B虚像是人的幻觉，并没有光线进入人的眼睛，实像则相反；
C实像一定是由光的折射现象形成的，虚像一定是由光的反射现
象形成的；
D实像有放大和缩小的，而虚像都是放大的。
二、投影仪
屏 幕
像
1.投影仪的构造
平面镜：改变光的传播方向 镜头： 凸透镜 成像
投影片： 物体 螺纹透镜： 会聚光线
灯泡 发光
凹面镜： 反射光线
2.投影仪的原理
. . . .
f＜ u＜2f 成倒立放大的实像
3.投影仪的调节
要使像变大：
投影仪——远—离—屏幕，镜头—靠—近——投 影片（“靠近”或“远离”）
三、放大镜
1.放大镜的构造： 镜框，凸透镜，手柄
2.放大镜的原理： u<f 成正立放大的虚像
3.放大镜的调节 要使像变大：
放大镜—远—离——物体（“靠近”或“远离”）， 但物距—小—于——焦距（“小于”或“大于”）。
四.实像与虚像
照相机的像
投影仪的像
实像： 实际光线汇聚而成，能呈现在光屏上
小孔成像
要使像变小：
投影仪—靠—近——屏幕，镜头—远—离——投 影片（“靠近”或“远离”）
1、投影仪的投影片到镜头的距离应 大于一倍焦距小于二倍 焦距， 在屏幕上成__倒__立____、 _放__大_____的_实______像。要使像更大一点， 投影仪应_远__离_____屏幕移动，镜头应 __靠__近____投影片。
2.如图是一台投影仪的示意图，其中A是___平__面__镜___它的作用 是 改变光的传播方向 ；B是____凸__透__镜____，它在投影仪上所 起的作用是___成__像________.
湖南省郴州市嘉禾县坦坪中学八年级物理上册 第五章 透镜及其应用 5.5 显微镜和望远镜学案(无答案)(新版
5.5 显微镜和望远镜【学习目标】1、了解显微镜、望远镜的基本结构。
2、认识显微镜、望远镜的原理。
3、了解人类探索太阳系及宇宙的历程，关注探索宇宙的一些重大活动。
【预习导学】阅读课本P103—105内容，回答下列问题：1、显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个_______，靠近眼镜的凸透镜叫做______，靠近被观察物体的凸透镜叫做_______。
2、有一种望远镜也是由两组凸透镜组成的。
靠近眼镜的凸透镜叫做_________，靠近被观察物体的凸透镜叫做________。
【合作探究】一、显微镜1、仔细观察显微镜，其主要结构有_____________________________________________。
2、显微镜中，物镜的作用相当于一个_____________，使被观察物形成一个__________________的像，目镜的作用相当于一个__________，使经物镜后形成的像被再次_________。
3、小组讨论交流：显微镜的放大倍数由什么决定，如何决定？如果通过显微镜观察到物体在视野的左上角，为使其移动至视野的中心，该如何调整，为什么？三、探索宇宙1、了解宇宙起源及发展的一些相关理论与猜想，小组交流：你想象中的宇宙是怎样的？【达标测评】一、基础题——初显身手1、下列关于望远镜的用途说法错误的是（）A.望远镜用来观察远处的物体B.望远镜在军事上有重要的应用C.望远镜在天文学上有很重要的应用D.望远镜可用来观察植物细胞的结构2、下列关于望远镜的说法不正确的是（）A.所有的望远镜都是由两个凸透镜制成的B.望远镜的物镜直径越大，越容易观察到较暗的星球C.我们看到远处的汽车越来越小，是因为汽车对我们的视角在逐渐减小D.望远镜的物镜成缩小的实像3、显微镜能对微小物体进行高倍数放大，它利用两个焦距不同的凸透镜分别作为目镜和物镜，则物镜和目镜所成的像是（）A.物镜成倒立放大的实像B.物镜和目镜都成实像C.物镜和目镜都成虚像D.目镜成正立放大的虚像二、能力题——挑战自我4、哈勃望远镜的物镜直径达4.3 m(其光学主镜口径为2.4 m)，制造如此大的物镜是因为（）A.物镜越大我们看到的像越大B.反射式望远镜的物镜就应该比折射式望远镜大C.物镜越大，就能把越多的光会聚起来，使所成的像更加明亮D.以上说法都是错误的5、李洋在用显微镜观察上皮组织细胞时，通过调节，被观察的物体已经处在视野中央了，但像太小，观察不清楚，这时应该（）A.使物镜远离物体，目镜位置不变B.使物镜靠近物体，目镜远离物镜一些C.使物镜远离物体，目镜靠近物镜一些D.使物镜位置不变，目镜靠近物镜一些三、拓展题——勇攀高峰6、如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。
5.2 生活中的透镜课件-物理人教版(2024)八年级上册
巩 固
过手表表盘上光滑透明凸起部分，能清楚
地读出日期信息，光滑透明凸起部分相当
于_凸__透__镜___，观看到的是日期数字的_虚___
（选填“实”或“虚”）像。链接例3规律总结
图21-K-3
基
础 6.如图21-K-4所示是投影仪的原理示意图，
巩 固
达 标
字放大的像，如图21-K-6所示。下列说法正确的是链接例3
规律总结( C )
A. 该透镜是凹透镜
B. “关灯”两字放大的像是实像
C. 该透镜可以用来制作照相机的镜头 D. 透镜靠近提示牌，“关灯”两字将进一
图21-K-6
步变大
综 合
10.（2023荆州）2023年5月11日，我国发射的天舟六号货运
机成的像逐渐变小
综
合 11.如图21-K-8所示，把一支铅笔紧
达 标
靠装满水的玻璃瓶一侧，透过玻璃
瓶可以看到铅笔的像是_放__大___
（选填“放大”“等大”或“缩小”）的，
列举一个生活中与它成像性质相同
的透镜：_放__大__镜___。
图21-K-8
综
合 12.（2023眉山改编）班主任用照相机拍摄九年级毕业照，在
提 升
的。你的推测理由是 __凹_透__镜__所__成__的__像__在__凸___透_镜__的___一_倍__焦___
_距_以__内__，__凸__透__镜__成__正__立__、__放__大__的__虚__像__，__而__人__眼__从__猫__眼__中__看___
_到_的__像__是__正__立__、__缩__小__的__ 。
相关解析
6.改变光的传播方向 下 [解析] 平面镜将通过凸透镜的折射光线反射到屏幕上,所以起到改变 光的传播方向的作用; 在使用投影仪时,要使像变大,可减小物距,即将凸透镜适当向下调,并 增大投影仪与屏幕间的距离。

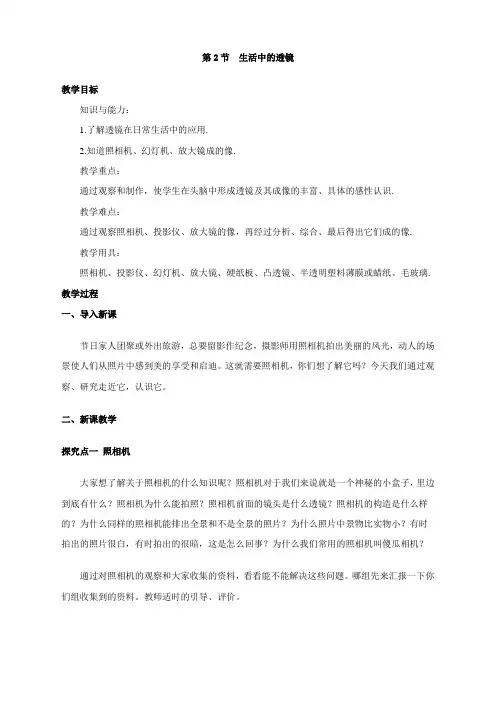

人教版八年级上册物理 5.第五章 透镜及其应用第2节 生活中的透镜 (精品)
第2节生活中的透镜教学目标知识与能力：1.了解透镜在日常生活中的应用.2.知道照相机、幻灯机、放大镜成的像.教学重点：通过观察和制作，使学生在头脑中形成透镜及其成像的丰富、具体的感性认识.教学难点：通过观察照相机、投影仪、放大镜的像，再经过分析、综合、最后得出它们成的像.教学用具：照相机、投影仪、幻灯机、放大镜、硬纸板、凸透镜、半透明塑料薄膜或蜡纸、毛玻璃. 教学过程一、导入新课节日家人团聚或外出旅游，总要留影作纪念，摄影师用照相机拍出美丽的风光，动人的场景使人们从照片中感到美的享受和启迪。
这就需要照相机，你们想了解它吗？今天我们通过观察、研究走近它，认识它。
二、新课教学探究点一照相机大家想了解关于照相机的什么知识呢？照相机对于我们来说就是一个神秘的小盒子，里边到底有什么？照相机为什么能拍照？照相机前面的镜头是什么透镜？照相机的构造是什么样的？为什么同样的照相机能排出全景和不是全景的照片？为什么照片中景物比实物小？有时拍出的照片很白，有时拍出的很暗，这是怎么回事？为什么我们常用的照相机叫傻瓜相机？通过对照相机的观察和大家收集的资料，看看能不能解决这些问题。
哪组先来汇报一下你们组收集到的资料。
教师适时的引导、评价。
1.照相机前面镜头是凸透镜。
想拍全景离景远点，想拍人大点离人近点。
光线强拍出的照片发白，光线弱拍出的暗。
照相机由镜头、机箱、调焦环、光圈、胶片等组成。
2.光经过照相机镜头后会聚在胶片上，形成一个像，这个像冲洗出来就是照片。
像是怎么落在胶片上？是因为胶片上涂着一层对光敏感的物质，通过镜头的光在胶片上曝光后发生化学变化，物体的像就被记录在胶片上，经过显影、定影后成为底片，再用底片冲印就可以得到照片。
想想做做：方案1：用两个粗细相近的长方形纸筒，使一个纸筒刚好能套入另一个，在大的纸筒前面固定一个凸透镜，在小的纸筒前面，固定一个半透明塑料薄膜作为屏幕，把纸筒有屏幕的一端朝里，套入较大的圆筒，就制成了模拟照相机。
八年级物理上册 第五章透镜及其应用第2节生活中的透镜课件2_6-10
2.物体通过下列光学器件可以成放大的实 像的是 （ B ） A.照相机 B.投影仪 C.放大镜 D.平面镜
D
3.下列说法正确的是（ ） A.眼睛不能看到虚像 B.眼睛不能看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像
4.清晨，小草的露珠下面的叶脉看起来比较 大，这是因为露珠相当于_放__大_镜__， 形成了
异侧
放大镜 正立 放大 虚像
同侧
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上.
例如：
小孔成像
AБайду номын сангаас
B
A’
B
’
照相机的像
B
‘
A AB
‘ 投影仪的像
虚像：是反射光线或折射光线的反向延长线相交而形成的,不
能呈现在光屏上. 例如:
平面镜成像
课件在线“眼睛受骗”
放大镜的像 3
习题
1.下列不属于透镜在日常生活中应用的是 （D ）
今天一大早，狮子就起床了，吃着香喷喷的烤鸡、烤全羊，狮子不禁厌烦了，自个儿嘀咕：“唉!这世界上还有没有我狮子想吃的食物呢?”是啊， 一天到晚都在吃肉，有谁不会厌烦!到了中午，狮子出去散散步，晒晒太阳，它突然看到悬崖上边的云朵，“哎?哈哈!云朵我可没有吃过啊!我怎么这样聪明!连这 也想得到!”说干就干，狮子立刻去找工具来吃云朵。”
1.放大镜的实质就是一个凸透镜
2放大镜所成的像是_正__立_（倒立、正立）
放大 放__大__（放大、缩小）的_虚___（虚、实）像。
镜
A’
A
F B’ B
F
照相机，投影仪，放大镜成像特点
物理八年级上册第五章透镜及其应用
眼睛与眼镜
近视眼
远视眼
近视眼配带凹透镜
近视眼配带凸透镜
1、关于实像与虚像，以下说法中，不正确的是（ C）
A．实像都是倒立的，而虚像都是正立的 B．实像能呈现在光屏上，而虚像则不能 C．实像是经凸透镜所成的，而虚像则不是 D．实像是实际光线会聚而成的，而虚像则不是 3、放映幻灯片时，要想使屏幕上出现“上”字，则幻灯片上的图
身体健康，学习进步！
C、正好30cm
D、正好15cm
例：某同学做“凸透镜成像”实验时，把光屏移到离凸透
镜16CM处，使在光屏上出现烛焰的倒立、放大、清晰的
像，则该同学的凸透镜的焦距可能是（C
A、6CM
B、8CM
C、12CM
D、18CM
）f<16<2f 解f<16和8<f
例：在透明塑料片下
压着一张报纸，塑料
片上有一水滴，透过
第三章 透镜及其应用复习 例11、在“研究凸透镜成像”的实验中，点燃的蜡烛分别
放在a、b、c、d、四个不同的位置，如图所示， 其中蜡烛放在___a_____处所得到的实像最小；放 在____d_____处得到正立的虚像；在___c____处 的成像规律是幻灯机的原理
ab c d
· ·· · · · ·o ·
能在光屏上呈现像的是凹透镜。
第三章 透镜及其应用复习 3、透镜的三条特殊光线
· ·· F OF
· ·· F OF
· ·· F OF
· ·· F OF
第三章 透镜及其应用复习
凸透镜成像的规律
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 【关键字】八年级
5.2 生活中的透镜
【学习目标】
1、了解凸透镜在照相机、投影仪、缩小镜中的应用。
3、知道实像和虚像。
【预习导学】
阅读课本P94—96内容，回答下列问题：
1、仔细观察照相机，其镜头相当于一个________，早期照相机所成的像是________的。
2、投影仪也是利用___________来成像的，投影仪所成的像是____________的。
3、生活中常见的缩小镜也是一个__________，通过缩小镜我们看到的像是________的。
4、照相机、投影仪、缩小镜成像时，成实像的是_________________，成虚像的是_________________。
【合作探究】
一、照相机
1、照相机的底片比实际物体要小，所以通过照相机所成的像应该是________的，从P94图5.2—1可知，照相机所成的像是____________________的。
2、仔细观察并比较：照相机成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：___________________________。
二、投影仪
1、投影仪要将物体变大，所以所成的像是_______的，通过投影仪成像还可以知道，投影仪所成的像是________的。
2、仔细观察并比较：投影仪成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：_________________________________。
与照相机相比，有什么变化？
三、缩小镜
1、缩小镜要将物体变大，所以所成的像是_______的，利用缩小镜看近处的物体还可以知道，缩小镜所成的像是________的，与投影仪成像有什么区别？
2、仔细观察并比较：缩小镜成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：_________________________________。
与照相机、投影仪相比，有什么变化？
3、小组活动：怎样才能使缩小镜的缩小效果更好？
四、实像和虚像
讨论并总结区别实像与虚像的方法：
1、根据是否有实际光线会聚：有实际光线会聚为_______，没有实际光线会聚而是反向相交则为________。
2、根据能否在光屏上承接到像或能否使胶片感光：能承接或能感光为_________，反之为_________。
3、根据物体、像和凸透镜的位置关系：物体和像在凸透镜的两侧为________，物体和像在凸透镜的同侧为________。
4、根据成像特点：倒立的是_________，正立的是_________。
5、举出成实像的例子：__________________________________________________，举出成虚像的例子：________________________________________________________。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
【达标测评】
一、基础题——初显身手
1、关于照相机和幻灯机成像性质，下列哪种说法正确: ( )
A．照像机成的是倒立、缩小的虚像，幻灯机成的是正立、缩小的实像
B．照像机成的是正立、缩小的实像，幻灯机成的是正立、缩小的虚像
C．照像机成的像是倒立、缩小的实像
D．照相机成的是正立、缩小的实像，幻灯机成的是正立、缩小的实像
4．修理精密仪器的工人往往会在眼睛上嵌一个带镜头的筒，以便于更仔细地观察零件，这里的镜应该是一个（）A．凹面镜B．凸面镜
C．凹透镜D．凸透镜
5．将投影片放到载物台上，通过投影仪上相当于的镜头，在屏幕上成一个_________ 的像，平面镜的作用是。
二、能力题——挑战自我
6．如图纸筒A的一端蒙上了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成一个简易照相机，观察时应（）
A．眼睛应对着B端向筒内观察，看看像是否清楚
B．应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
C．应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
D．如果看近处的景物时像很清楚，再看远处的景物时应把B端向外拉
7、在一些交通要道路口、银行等公共场所常常安装电子监控器，它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。
光学系统收集被监控区域内的景物信息。
光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的的其光学系统的工作原理相当于（）
A、平面镜成虚像
B、凸透镜成实像
C、显微镜
D、凸透镜成虚像
8、在鉴定文物时，常用缩小镜观察文物的细微部分，这时他看到的像是______________。
如果在文物上两条裂纹，其夹角是5度。
要想使看到的像更大些，应该将缩小镜离裂纹____________。
当缩小镜的缩小倍数是6倍时，他看到两条裂纹的角是________度。
三、拓展题——勇攀高峰
9、常见普通温度计的横截面是圆形，而体温计的横截面近似于一个三角形，如图所示．体温计做成这种形状的主要作用是( )
A．使表面粗糙，便于握紧向下甩
B．把示数刻在较平的面上，刻度更精确
C．节约材料，美观好看
D．对液柱有放大作用，便于读数
10．摄影师给全班同学合影，通过取景框发现站在边上的小明和小刚没有进入取景框，请问摄影师应该怎样才能照好这张合影。
【反思·感悟】
____________________________________________________________________________________________ ________________________________________________________________________________________________ ____________________________________________________________________________________
此文档是由网络收集并进行重新排版整理.word可编辑版本！。
