10.16638/ki.1671-7988.2021.04.029基于Adams/car板簧工具箱的钢板弹簧建模及仿真刘君程1,姜家如2,宋绍文2,罗传东2,王涛2(1.安徽江淮汽车股份有限公司国际公司,安徽合肥230601;2.安徽江淮汽车股份有限公司技术中心,安徽合肥230601)摘要:文章主要基于某车后悬架结构模型,提取建立悬架模型所需参数,利用美国MDI公司开发的Adams/car软件所嵌入的leafspring子模块进行钢板弹簧悬架模型建立,并且详细描述了板簧模型建立过程,进而完成板簧垂向刚度变化对比,形成与该车相对应的板簧悬架动力学模型。
在文章最后,对后悬架板簧模型与该车后悬架同向轮跳试验测得各参数变化趋势进行对比,吻合度达到95%以上。
关键词:钢板弹簧;垂向刚度;同向轮跳中图分类号:U461.99 文献标识码:A 文章编号:1671-7988(2021)04-95-03The foundation and simulation of leafspring by Adams/carLiu Juncheng1, Jiang Jiaru2, Song Shaowen2, Luo Chuandong2, Wang Tao2(1.Anhui Jianghuai Automobile Group Corp., Ltd. International Company, Anhui Hefei 230601;2.Technology Center of Anhui Jianghuai Automobile Group Corp., Ltd, Anhui Hefei 230601)Abstract:This text mainly according to the back of the some car hang a structure pattern, withdraw to create to hang the parameter that a pattern needs, make use of the leafspring son mold mass progress steel plate spring imbeding in the Adams/car software that the United States' MDI company develops to hang a pattern establishment; And vs board Huang pattern create the process carry on detailed present, complete board Huang just the degree changed contrast and forminged the car's contra thus should of the board Huang hangs a kinetics pattern. In this text end, vs behind hang a board Huang pattern and the car behind hang a stand to together jump toward the wheel test to measure each parameter change the trend carry on contrast and fit together a degree to hit above 95%.Keywords: Leaf spring; Vertical stiffness; Same direction wheel jumpCLC NO.: U461.99 Document Code: A Article ID: 1671-7988(2021)04-95-03引言随着市场对车辆产品设计制造快速多变,同时又要保证性能要求,基于多体动力学的虚拟样机仿真技术在汽车行业得到广泛的应用。
汽车钢板弹簧柔性体建模与仿真研究

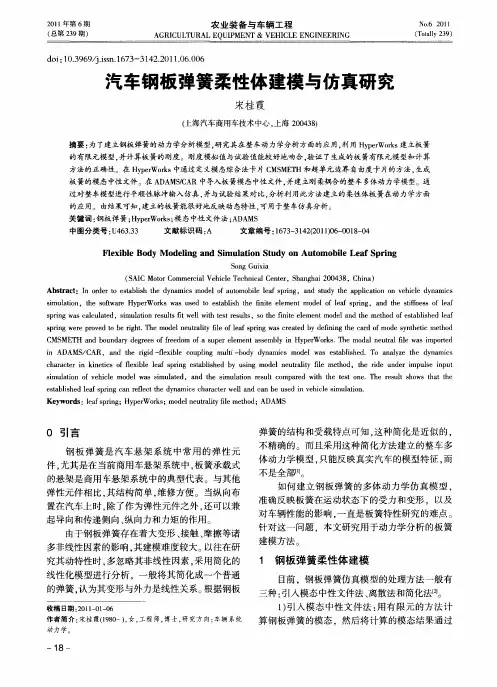

汽车钢板弹簧柔性体建模与仿真研究宋桂霞【摘要】为了建立钢板弹簧的动力学分析模型,研究其在整车动力学分析方面的应用,利用HyperWorks建立板簧的有限元模型,并计算板簧的刚度.刚度模拟值与试验值能较好地吻合,验证了生成的板簧有限元模型和计算方法的正确性.在HyperWorks中通过定义模态综合法卡片CMSMETH和超单元边界自由度卡片的方法,生成板簧的模态中性文件.在ADAMS/CAR中导入板簧模态中性文件,并建立刚柔耦合的整车多体动力学模型.通过对整车模型进行平顺性脉冲输入仿真,并与试验结果对比,分析利用此方法建立的柔性体板簧在动力学方面的应用.由结果可知,建立的板簧能很好地反映动态特性,可用于整车仿真分析.【期刊名称】《农业装备与车辆工程》【年(卷),期】2011(000)006【总页数】4页(P18-21)【关键词】钢板弹簧;HyperWorks;模态中性文件法;ADAMS【作者】宋桂霞【作者单位】上海汽车商用车技术中心,上海,200438【正文语种】中文【中图分类】U463.330 引言钢板弹簧是汽车悬架系统中常用的弹性元件,尤其是在当前商用车悬架系统中,板簧承载式的悬架是商用车悬架系统中的典型代表。
与其他弹性元件相比,其结构简单,维修方便。
当纵向布置在汽车上时,除了作为弹性元件之外,还可以兼起导向和传递侧向、纵向力和力矩的作用。
由于钢板弹簧存在着大变形、接触、摩擦等诸多非线性因素的影响,其建模难度较大。
以往在研究其动特性时,多忽略其非线性因素,采用简化的线性化模型进行分析,一般将其简化成一个普通的弹簧,认为其变形与外力是线性关系。
根据钢板弹簧的结构和受载特点可知,这种简化是近似的,不精确的。
而且采用这种简化方法建立的整车多体动力学模型,只能反映真实汽车的模型特征,而不是全部[1]。
如何建立钢板弹簧的多体动力学仿真模型,准确反映板簧在运动状态下的受力和变形,以及对车辆性能的影响,一直是板簧特性研究的难点。
汽车钢板弹簧柔性体建模与仿真研究

的有限元模型, 并计 算板簧的刚度 。刚度模拟值与试验值 能较好地吻合 , 验证 了生成的板簧有限元模型和计算
方法的正确性。在 H p r rs中通过定义模 态综合法卡片 C M T y eWok MS E H和超单元边界 自由度卡 片的方法 . 生成 板簧的模 态中性文件。在 A AM /A D SC R中导入板簧模 态中性文件 . 并建立刚柔耦合的整车多体动力学模型。通 过对整车模型进行平顺性脉 冲输入仿 真, 并与试验结果对比. 分析利用此方法建立的柔性体板簧在动 力学方面 的应用。由结果可知 , 建立的板簧能很好地反 映动态特性 . 可用于整车仿真分析。 关键词 : 钢板弹簧 ; y eWok ; 态中性文件法 ; D M H pr rs模 A A S
s rn r rv d t erg t T e mo e e tai l f e f p n a r ae y d f ig t e c r fmo e s n h t t o p g wee p e o b h . h d l u rlt f e o a r g w s c e t d b e n n h a d o d y t e i me h d i o i n yi l si i c C MS TH a d b u d r e r e ff e o o u e l me ta s mb y i p r r s T e mo a e t lf e wa mp r d ME n o n a y d g e so r d m fa s p re e n s e l n Hy e Wo k . e h d ln u r l s i ot a i e i n ADAMS C / AR, a d t e r i f xb e c u l g mut - o y d n mi s mo e s e t b i e .T a ay e t e d n mis n h g d- e i l o p i l b d y a c d l wa sa l h d o n lz h y a c i l n i s
基于多体动力学的钢板弹簧建模方法研究

基于多体动力学的钢板弹簧建模方法研究黄建;王良模;彭曙兮;苏家竹;袁刘凯【摘要】简述了钢板弹簧的3种建模方法.分别运用ADAMS/Car的非线性梁建模方法和ADAMS/Chassis的专业板簧模块leafspring,建立了某轻型货车钢板弹簧多体动力学模型,并将两模型集成到同一前悬架中进行了静力学和动力学仿真和试验对比.结果表明,采用两模型所得到的仿真结果具有较高的一致性,且仿真结果与试验结果吻合性较好,进一步验证了基于ADAMS/Car的非线性梁建模方法的准确性.%Three modeling methods of leaf spring are introduced in the paper. Multi-body dynamics models of a light truck's leaf spring are established based on ADAMS/Car's Nonlinear Beam and professional module of ADAMS/ Chassis at the same time. Then those two leaf spring models are integrated to the same front suspensions for statics and dynamics simulation and test and comparison, the results show that simulation results obtained with the two models have high consistency, and the simulation result agrees well with the test result, which further proves accuracy of ADAMS/Car-based non-linear beam modeling method.【期刊名称】《汽车技术》【年(卷),期】2011(000)008【总页数】4页(P10-13)【关键词】钢板弹簧;多体动力学;模型【作者】黄建;王良模;彭曙兮;苏家竹;袁刘凯【作者单位】南京理工大学;南京理工大学;南京依维柯汽车有限公司;南京依维柯汽车有限公司;南京依维柯汽车有限公司【正文语种】中文【中图分类】U463.331 钢板弹簧建模方法由于钢板弹簧具有结构简单、便于维修、保养方便的特点,长期以来在汽车上得到广泛应用[1]。
钢板弹簧柔性体建模及整车性能仿真

前言
钢板弹簧是非独立悬架中重要的弹性元件和 传力元件, 它对汽车操纵稳定性和平顺性有很大 的影响。 由于钢板弹簧存在着大变形、接触、摩擦 等诸多非线性因素[1-4],它的建模难度较大。 以往多 忽略非线性因素, 采用简化的线性化模型进行分 析,这种简化是近似的、不精确的。
对于带有板簧的整车动力学仿真, 以往多采 用简化的二自由度或四自由度汽车模型来模拟, 这样的力学模型尽管能成功地减少计算工作量, 但过于简化的模型却只能反映真实汽车的某些特 征, 而不是全部, 必然会产生较大的计算误差,导 致仿真结果不准[5]。
7.5 7.0 6.5 6.0 5.5 5.0 4.5 4.0
0 0.1 0.2 0.3 0.4 0.5 0.6 侧向加速度 /g
图 7 定半径不足转向梯度测试结果图
不足转向梯度的曲线斜率 K 表征汽车稳态响 应的三种特征:当 K>0 时,汽车处于不足向阶段; 当 K=0 时,汽车处于中性转向阶段;当 K<0 时,汽 车处于过多转向阶段[7]。
转向半径30m汽车由静止逐渐加速测得每一时刻侧向加速度方向盘转角仿真后获得不足转向梯度分析曲线如图横摆角速度测试结果图从上图可得汽车反映时间4s进入稳态的时间基于中性面法所建立的板簧模型能够很好地模拟实际板簧的特性为整车虚拟样机仿真奠定良好基础
2010 年第 3 期 (2总01第0 年22第4 期3 )期
从上图中可得, 当侧向加速度小于 0.45g,该 车具有不足转向特性; 当侧向加速度大于 0.45g, 该车开始进入过多转型阶段。
(2) 阶跃转向仿真 利用 ADAMS/Car 中整车阶跃转向仿真试验, 测试整车的瞬态转向特性。 参照国标 GB 6323.286,汽车以 80km/h 速度行驶,以 100 deg/s 快速转 动方向盘,获得的横摆角速度曲线如图 8 所示。
基于多体动力学的钢板弹簧建模方法研究

基于多体动力学的钢板弹簧建模方法研究钢板弹簧是一种常见的机械零部件,广泛应用于汽车、航空、军工等领域。
在设计过程中,必须准确地确定其力学特性,因此需要建立相应的数学模型。
传统的理论方法主要是通过分析和求解微分方程来得到钢板弹簧的受力状态和弹性变形,但是这种方法并不适用于复杂的几何形状和非线性受力情况。
为了解决这个问题,多体动力学方法成为一种重要的建模技术。
多体动力学是一种基于质点系统的分析方法,可以考虑到各个物体之间的相互作用和碰撞,可以用于描述任意形状的结构的动力学行为。
钢板弹簧可以看作是由许多离散的质点组成的一个连续体,每个质点受到周围质点的作用力和外部力的作用。
因此,可以运用多体动力学的思想来建立钢板弹簧的模型。
钢板弹簧可以看作是由若干个薄板组成的结构,每个薄板可以看作是一个刚体,它的质量、刚度和阻尼都可以通过物理实验测量得到。
在模型中,每个薄板对应一个质点,它的位置和速度可以表示出该薄板的运动状态。
每个质点之间的作用力可以通过受力分析得到,作用力的大小和方向受到相邻质点之间的距离和速度差的影响。
在多体动力学模型中,钢板弹簧的运动可以通过求解牛顿运动方程得到。
牛顿运动方程描述了物体在受到力作用下的运动状态,可以通过数值迭代方式计算出下一个时间步的位置和速度。
因此,可以通过多体动力学方法模拟出钢板弹簧在不同外部载荷下的受力情况和形变情况,从而进一步分析和优化设计方案。
总之,多体动力学方法是一种基于质点系统的建模方法,可以用于建立任意形状的结构的动力学模型。
钢板弹簧是一种常用的机械零部件,可以通过多体动力学方法建立其数学模型。
通过该模型,可以分析钢板弹簧在复杂载荷下的受力情况和弹性变形情况,为钢板弹簧的设计和生产提供理论依据。
在应用多体动力学方法建立钢板弹簧模型时,需要首先确定模型的几何形状和材料特性。
钢板弹簧通常具有复杂的几何形状,其内部布局和刚度分布都会对受力性能产生较大的影响。
因此,需要通过数值仿真分析的方式来确定最佳的钢板弹簧设计。
汽车钢板弹簧动力学建模及应用研究

汽车钢板弹簧动力学建模及应用研究杨超;刘夫云;赵亮亮;王秋花;张秋峰【摘要】针对传统的钢板弹簧动力学模型在整车平顺性仿真分析时存在的仿真精度低、未考虑运动特性等问题,开展钢板弹簧的动态特性对整车平顺性影响的研究.根据运动学理论,推导钢板弹簧的运动学特性计算公式,并分析钢板弹簧的运动特性对其弹性恢复力和阻尼力的影响;利用Hyper Mesh和ANSYS建立钢板弹簧的三维有限元模型,并将该模型导入基于ADAMS建立的整车动力学模型.对整车动力学模型进行平顺性仿真分析,结果表明:采用钢板弹簧模型与减震器模型的整车平顺性仿真结果与实车测试结果的最大误差分别为14.67%、30.48%;所建立的钢板弹簧模型与单纯将钢板弹簧简化为具有静刚度和阻尼的减震器模型相比,其平顺性仿真结果与实际更为接近.【期刊名称】《噪声与振动控制》【年(卷),期】2019(039)002【总页数】6页(P122-127)【关键词】振动与波;钢板弹簧;运动特性;动力学模型;随机路面;平顺性【作者】杨超;刘夫云;赵亮亮;王秋花;张秋峰【作者单位】桂林电子科技大学机电工程学院,广西桂林 541004;桂林电子科技大学机电工程学院,广西桂林 541004;桂林电子科技大学机电工程学院,广西桂林541004;桂林电子科技大学机电工程学院,广西桂林 541004;桂林电子科技大学机电工程学院,广西桂林 541004【正文语种】中文【中图分类】U461钢板弹簧作为商用车悬架的主要部件,具有结构简单、制造维修方便、传递力性能好等特点[1]。
目前,对板簧动力学建模研究非常广泛,席敏等提出将有限元法和多体动力学法相结合,考虑片间接触建立板簧动力学模型,并将该模型应用于载货汽车的平顺性分析,验证了该建模方法具有较高建模精度[2];李小龙等结合离散及柔性体理论,利用ADAMS 板簧工具箱建立板簧动力学模型,并通过仿真结果与理论设计值对比,验证模型的正确性[3];魏慧利等对目前板簧的几种建模方法以及建模途径进行了对比分析,并且总结出各种建模方法的建模步骤和理论、优缺点以及适用范围[4];孙学民等采用ANSYS建立了汽车钢板弹簧的有限元模型,并分析钢板弹簧模型在不同摩擦因数条件下对应力和位移响应的影响[5];秦东晨等提出利用中性面方法建立的板簧模型,减少整车仿真模型的自由度,有效提高ADAMS仿真计算速度和精度[6];沈香等通过对前悬架以纵置对称式板簧为弹性元件兼导向杆件的非独立悬架在板簧变形过程中运动轨迹进行分析,探讨板簧变形对客车前轮定位参数的影响[7];余龙等利用ADAMS 建立了板簧动力学模型,将该模型应用于整车虚拟样机模型,并通过平顺性仿真,分析板簧模型在不同的刚度下对汽车行驶平顺性的影响[8];姚春革等采用HyperMesh 和ANSYS 联合仿真的方法建立多片板簧三维有限元模型,分析不同接触摩擦系数条件下多片板簧的总成位移、Mises 应力、静刚度特性,并通过与试验结果对比,得出摩擦系数为0.2时最接近实际情况[9];芦荡等研究了钢板弹簧模型中动态参数与变形历程的关系,并建立可用于汽车动态仿真的钢板弹簧动态力模型并辨识了模型参数[10];H Gong 等采用离散梁法,在多体动力学软件ADAMS 中建立板簧动力学模型,通过仿真计算其刚度,并与实测数据进行对比[11];在国外学者的研究中,U Prasade 等开发了梁单元的钢板弹簧模型,并对钢板弹簧的动静态特性进行了研究[12];Bartosz Kadziela等提出了一种可用于整车模拟的板簧模型建模方法,能够有效模拟板簧的刚度特性,并运用于整车仿真分析;在上述学者的研究中,主要研究了钢板弹簧动力学模型的刚度、强度等特性,但并未考虑钢板弹簧的实际运动特性对整车行驶平顺性的影响。
基于多体动力学的钢板弹簧建模方法研究

动 力 学 仿真 和试 验对 比 。结 果 表 明 , 用 两模 型 所 得 到 的仿 真 结 果 具 有 较 高 的一 致 性 , 仿 真 结 果 与试 验 结 果 吻 合 采 且
・
设计・ 算 ・ 究 ・ 计 研
基 于 多体 动 力学 的钢 板弹 簧 建模 方 法研 究 ★
黄 建 1 王 良模 1 彭 曙兮 2 苏 家竹 2 袁 刘 凯 2
(. 1南京理工 大学 ; . 依维柯 汽车有 限公 司) 2南京
【 摘要 】 简述了钢板 弹簧的 3 建模方法。 种 分别运用 A A S a 的非线性梁建模方法 和 A A S hss D M/ r C D M / a i的专业 C s
弹 簧 截 面形 状 与 材 质得 出 。各 片之 间 的接 触 利 用
A A D MS中 的接触 力来 定 义 中性 面 法也 可视 为是
主要 的钢板弹 簧建模方 法有 以下 3种 。
a S 梁 法 . AE3段
离散梁 法 .它是将各 片等效 成一 片。离散 梁法可建 立与实 际钢板 弹簧性 能和形状 接 近的模型 本 文参考 了离散梁 法 .但 与众 多的离散梁 法又
l h r c e f s r g ae e tb ih d b s d o AMS C r n i e r B a a d p oe s n l mo ue o i tt k S la p i r s l e a e n AD g u n a s / a ' No l a e m n r fs i a d l f ADAMS s n o / Ch s i a h a i .T e h s w e fs rn d l a e it ga e o t e s me fo ts s e so s frsai sa d a s tt e s me t s me h n t o e t o la p i g mo e s r n e r t d t h a r n u p n in o tt n c d n mi ssmu ai n a d ts a d c mp rs n h e u t s o h tsmu ain r s l b an d w t h d l h v y a c i lt n e t n o a o ,t e r s l h w t a i lt e u t o t ie i t e t mo es a e o i s o s h wo
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
ADAMS / Chassis 模块中的 beam element Leaf Springs Model[20] ,三是采用有限元模型[10-12] ,四是采用 AD鄄 AMS / Chassis 模块中的 SAE 3鄄Link Leaf Springs Mod鄄 el[21] 。
2摇 目前几种流行的板簧建模方法分析
文献[13] 和文献[14] 中基于有限元浮点坐标 法,使用相对于板簧参考坐标系的节点自由度模拟 板簧的几何模型和变形,建立了一种多体动力学仿 真的钢板弹簧非线性模型,该模型简单,自由度少, 适合进行整车的仿真,但模型无法参数化,且不能进 行板簧的优化设计。 文献[15] 中在考虑片间接触 的情况下,以确定板簧的变形图为目标分析了板簧 的受力与变形之间的关系,但该模型也无法参数化。 文献[16] 中为了模拟板簧的柔性,将板簧离散化成 若干段刚性杆( rigid link) 通过弹簧和阻尼连接起来 的模型,该模型类似于 ADAMS 中的 beam 梁模型, 杆的数量和自由度多,仿真速度慢。 文献[17] 中建 立了多片板簧的有限元模型,考虑了片间接触和摩 擦,精度较高,但为了提高模型精度,有限元模型节 点数较多,模型复杂,自由度多,不适合进行整车的 多体动力学仿真和板簧的优化设计。
悬架弹性元件模型而言,更加复杂,模型的复杂程度 直接与仿真精度、速度和出错的概率相关。 因此, “精确、高速、可靠冶 的板簧模型的建立是整车模型 建立的关键。 本文中将在综述国内外板簧设计方法 现状的基础上,对目前国际上流行的几种板簧建模 方法进行详细分析,以便为设计提供参考。
1摇 钢板弹簧建模和设计的国内外研究 现状
力元或螺旋弹簧元件等效代替的板簧模型常用 于 ADAMS / Vibration 中分析悬架的振动特性,也常 用于整车的平顺性仿真。 2郾 2摇 ADAMS / Chassis 模块中的梁单元板簧模型
依据小变形理论,可将板簧等效为一组用 p 片
2014( Vol. 36) No. 12
古玉锋,等:汽车钢板弹簧多体动力学建模综述
关键词:钢板弹簧;螺旋弹簧模型;梁单元模型;ANSYS 模型;SAE 三连杆模型;整车模型;多体动力学
A Review on Multi鄄body Dynamics Modeling for Vehicle Leaf Springs
Gu Yufeng1 , L俟 Pengmin1 & Shan Zenghai2
图 2摇 采用螺旋弹簧板簧模型的整车
该类模型的优点是:淤能准确反映单个板簧的 垂向刚度特性,在刚度对话框中可以输入板簧的刚 度值或根据试验曲线拟合的弹簧力与位移的函数关 系式,即板簧刚度函数,在阻尼对话框中同样可输入 阻尼值或根据试验拟合的阻尼函数;于模型简单,仿 真速度快;盂易于参数化。 缺点是:由于螺旋弹簧无 导向作用,此模型不能准确描述车轴与车架的相对 运动关系,在一、二转向轴与车架之间还必须使用导 向杆连接,整车仿真中左右车轮将同时上下跳动。
板簧的 ANSYS 模型依据大变形动力学基本方 程建立。 实际建模时,依据板簧前后不对称的特点, 在前后卷耳处施加不同的约束,片与片之间采用动 摩擦处理,摩擦因数为 0郾 2,采用面面接触单元模拟 钢板弹簧各片间的接触, 以 8 节点三维实体单元 SOLID185 划分单元网格。 本文所建转向轴悬架板 簧 ANSYS 模型如图 7 所示,进一步利用 ANSYS 软 件生成 ADAMS 软件所需要的模态中性文件( . mnf 文件) ,而后导入 ADAMS 软件中建立整车模型,该 方法所建整车模型与图 3 类似,这里不再详述。
2014 年( 第 36 卷) 第 12 期
汽摇 车摇 工摇 程 Automotive Engineering
2014( Vol. 36) No. 12
2014281
汽车钢板弹簧多体动力学建模综述*
古玉锋1 ,吕彭民1 ,单增海2
(1郾 长安大学,道路施工技术与装备教育部重点实验室,西安摇 710064;摇 2郾 徐工集团徐州重型机械有限公司,徐州摇 221004)
·1摇 515·
且每片又分成 q 段的板簧,段与段之间采用 beam 力 约束,此即为板簧的梁单元( beam element) 模型。 图 3 为板簧弹性元件使用梁单元板簧模型( beam ele鄄 ment leaf springs model) 代替的整车 多 体 动 力 学 模 型,模型依据实车结构建立。 图 4 和图 5 分别为转 向轴板簧和驱动桥平衡悬架板簧的梁单元模型( 图 中显示了力 元 和 运 动 副 ) , 而 实 际 建 模 时 一 般 是 在 ADAMS / Chassis 中通过 Leaf Spring Preprocessor 参数 输入界面进行建模,然后导入 ADAMS 其它模块中 进行相应的仿真。
1郾 1摇 国内研究现状 国内各企业对于车用钢板弹簧的设计多年来一
* 中央高校基本科研业务费项目( CHD2011TC134) 和国家自然科学基金(1120203) 资助。 原稿收到日期为 2013 年 8 月 7 日,修改稿收到日期为 2014 年 4 月 21 日。
·1摇 514·
汽摇 车摇 工摇 程
[摘要] 摇 本文中首先综述了板簧设计与建模的研究现状。 接着,系统分析了螺旋弹簧模型、beam element 模 型、ANSYS 模型、SAE 三连杆模型这 4 种板簧模型的优缺点及适用情况,在模型复杂程度、仿真速度、参数化等方面 进行了对比。 最后,以某 8伊4 重型货车为例,分别建立了包含 4 种板簧模型的整车模型,进行平顺性和操纵稳定性 的仿真,并与实车试验进行了对比。 结果表明,在 4 种板簧模型中,SAE 三连杆板簧模型的综合性能最好。
1郾 Chang蒺an University, Key Laboratory for Highway Construction Technology and Equipment of Ministry of Education, Xi蒺an摇 710064; 2郾 XCMG, Xuzhou Heavy Machinery Co. , Ltd. , Xuzho板弹簧( 见图 1) 为 例,分析第 1郾 2 节所述的 4 种板簧建模方法。
图 1摇 某 8伊4 重型货车悬架与板簧 Pro / E 模型
2郾 1摇 力元或螺旋弹簧元件等效代替的板簧模型 在分析汽车的振动频率特性或平顺性研究中,
重点关注其垂向振动特性,因此用力元或螺旋弹簧 等效代替 板 簧, 可 简 化 整 车 模 型, 并 具 有 一 定 的 精 度。 图 2 为板簧弹性元件使用螺旋弹簧代替的整车 多体动力学模型( 驾驶室和货箱在软件中隐藏,图中 未示出) ,转向轴悬架导向 杆与转向轴和 车架、平 衡 悬架导向杆与驱动桥和车架分别通过转动副连接。
图 5摇 驱动桥平衡悬架板簧梁单元模型
该类模型的优点是:淤模型能较精确地反映钢 板弹簧工作的实际情况,包括板簧的垂向刚度特性 及车轴与车架的相对运动关系;于建模过程简单,只 须通过 Leaf Spring Preprocessor 参数输入界面输入 板簧的几何参数,即可通过软件生成新的模型。 缺 点是:淤模型的精度与所建模型中板簧的片数和每 片所分的段数有关,板簧片数越多、分段数越多则精 度越高, 但 每 片 究 竟 取 多 少 段 最 为 合 适, ADAMS / Chassis 中并未给出推荐值;于模型中含有相当数量 的 beam 约束力( 见图 4 和图 5) ,其复杂程度显而易 见,模型无法参数化;盂ADAMS / Chassis 中所能建的 板簧的梁单元模型的片数有限制,最多为 10 片;榆 卷耳的形状只有 3 种,即上卷耳、下卷耳、平卷耳,如
2014 年( 第 36 卷) 第 12 期
直依据文献[7] 中所提出的共同曲率法和集中载荷 法。 文献[8]中研究了主片分析法。 文献[9] 中假 定第 i 片板簧由 3 部分组成,对文献[8] 进行了改 进。 但文献[8] 和文献[9] 只适合于以编程的方式 进行板簧的优化设计,而不适合于板簧的多体动力 学建模。
文献[10] 中采用 Timoshenko 梁建立了板簧的 多体动力学模型,该模型是依据小变形理论,将板簧 等效成一定数量的微小梁连接起来的刚体组合,模 型包含的构件数多,仿真速度慢,且不易参数化。 文 献[11] 中利用 Nastran 软件的非线性模块,建立了多 片钢板弹簧的有限元模型,该模型经过模态分析后 即可导入 ADAMS 软件中进行仿真,但模型不能参 数化,且使用不便。 文献[12] 中应用 ANSYS 软件中 的 APDL 语言建立了少片簧的参数化有限元模型, 但该模型只针对少片钢板弹簧,使用 APDL 语言建 立多片簧参数化模型由于计算量大而很少使用。 1郾 2摇 国外研究现状
已有文献说明:对于板簧的优化设计,目前主要 采用集中载荷法和共同曲率法及其改进型模型[18] , 少片簧有采用 ANSYS 软件中 APDL 语言进行参数 化优化设计的[10-12] ,但在基 于 ANSYS 的 多 片 簧 优 化设计中,APDL 语言很少使用,板簧的该类优化设 计模型不适合板簧的多体动力学仿真;在 CAE 分析 方面主要采用有限元法,该模型适合于对已有板簧 进行分析,参数化困难,也不适合多体动力学仿真。 目前适合于多体动力学仿真的多片簧模型主要有 4 种:一 是 采 用 力 元 或 螺 旋 弹 簧 元 件[19] , 二 是 采 用
图 6 所示,若要建立平衡悬架板簧模型,须将图 4 中 的卷耳删除,这样必将再次引入误差。
图 3摇 采用梁单元板簧模型的整车 图 4摇 转向轴板簧梁单元模型
图 6摇 ADAMS / Chassis 模块中的卷耳形状
ADAMS / Chassis 模块中的梁单元板簧模型常用 于轻型车辆的整车仿真,不适合进行多轴、有平衡悬 架的重型车辆的整车仿真。 2郾 3摇 有限元模型
Keywords: leaf springs; coil spring model; beam element model; ANSYS model; SAE 3鄄link model; vehicle model; multi鄄body dynamics
