热释电材料及其原理
热释电实验报告(3篇)
第1篇一、实验目的1. 了解热释电现象的基本原理。
2. 掌握热释电材料的特性及其应用。
3. 通过实验验证热释电效应的存在，并探究影响热释电输出的因素。
二、实验原理热释电效应是指某些材料在温度变化时，会在其表面产生电荷的现象。
这种现象是由于材料内部的电偶极子随温度变化而重新排列，从而产生表面电荷。
当温度升高时，电偶极子剧烈摆动，平均自发极化降低，感生电荷的量也减少；而当温度降低时，电偶极子摆动角度减小，自发极化增强，感生电荷的量增加。
热释电材料主要包括单晶、多晶和玻璃态材料。
本实验采用单晶热释电材料，通过测量其温度变化时产生的电荷量，来验证热释电效应的存在。
三、实验仪器与材料1. 热释电材料（单晶）2. 温度控制器3. 电荷测量仪4. 加热器5. 数据采集系统四、实验步骤1. 将热释电材料放置在加热器上，并连接到温度控制器和数据采集系统。
2. 设置温度控制器的起始温度和结束温度，以及温度变化速率。
3. 开启加热器，使热释电材料温度逐渐升高。
4. 利用电荷测量仪实时测量热释电材料表面产生的电荷量。
5. 记录不同温度下的电荷量数据。
6. 分析实验数据，验证热释电效应的存在，并探究影响热释电输出的因素。
五、实验结果与分析1. 实验结果表明，随着温度的升高，热释电材料表面产生的电荷量逐渐减小；随着温度的降低，电荷量逐渐增加。
这验证了热释电效应的存在。
2. 分析实验数据，发现以下因素对热释电输出有影响：a. 热释电材料的种类：不同种类的热释电材料具有不同的热释电性能，其电荷量输出与温度变化的关系也不同。
b. 温度变化速率：温度变化速率越快，电荷量输出越大。
c. 热释电材料的尺寸：热释电材料的尺寸越大，电荷量输出越大。
d. 环境温度：环境温度越低，电荷量输出越大。
六、实验结论1. 本实验验证了热释电效应的存在，并成功测量了热释电材料在温度变化时产生的电荷量。
2. 实验结果表明，热释电材料的种类、温度变化速率、尺寸和环境温度等因素对热释电输出有显著影响。

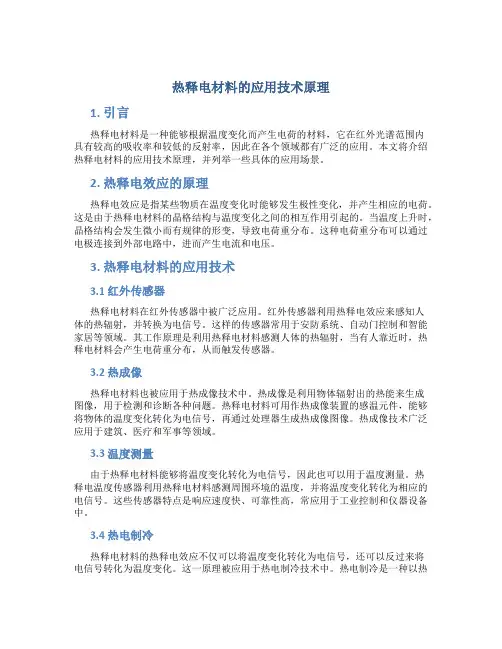

热释电材料的应用技术原理
热释电材料的应用技术原理1. 引言热释电材料是一种能够根据温度变化而产生电荷的材料，它在红外光谱范围内具有较高的吸收率和较低的反射率，因此在各个领域都有广泛的应用。
本文将介绍热释电材料的应用技术原理，并列举一些具体的应用场景。
2. 热释电效应的原理热释电效应是指某些物质在温度变化时能够发生极性变化，并产生相应的电荷。
这是由于热释电材料的晶格结构与温度变化之间的相互作用引起的。
当温度上升时，晶格结构会发生微小而有规律的形变，导致电荷重分布。
这种电荷重分布可以通过电极连接到外部电路中，进而产生电流和电压。
3. 热释电材料的应用技术3.1 红外传感器热释电材料在红外传感器中被广泛应用。
红外传感器利用热释电效应来感知人体的热辐射，并转换为电信号。
这样的传感器常用于安防系统、自动门控制和智能家居等领域。
其工作原理是利用热释电材料感测人体的热辐射，当有人靠近时，热释电材料会产生电荷重分布，从而触发传感器。
3.2 热成像热释电材料也被应用于热成像技术中。
热成像是利用物体辐射出的热能来生成图像，用于检测和诊断各种问题。
热释电材料可用作热成像装置的感温元件，能够将物体的温度变化转化为电信号，再通过处理器生成热成像图像。
热成像技术广泛应用于建筑、医疗和军事等领域。
3.3 温度测量由于热释电材料能够将温度变化转化为电信号，因此也可以用于温度测量。
热释电温度传感器利用热释电材料感测周围环境的温度，并将温度变化转化为相应的电信号。
这些传感器特点是响应速度快、可靠性高，常应用于工业控制和仪器设备中。
3.4 热电制冷热释电材料的热释电效应不仅可以将温度变化转化为电信号，还可以反过来将电信号转化为温度变化。
这一原理被应用于热电制冷技术中。
热电制冷是一种以热释电材料为核心的制冷技术，通过施加外部电场，使热释电材料产生温度梯度，从而实现制冷效果。
热电制冷技术在电子器件和航天领域有着广泛的应用。
4. 结论热释电材料的应用技术原理是基于其热释电效应，能够将温度变化转化为电信号，或者将电信号转化为温度变化。

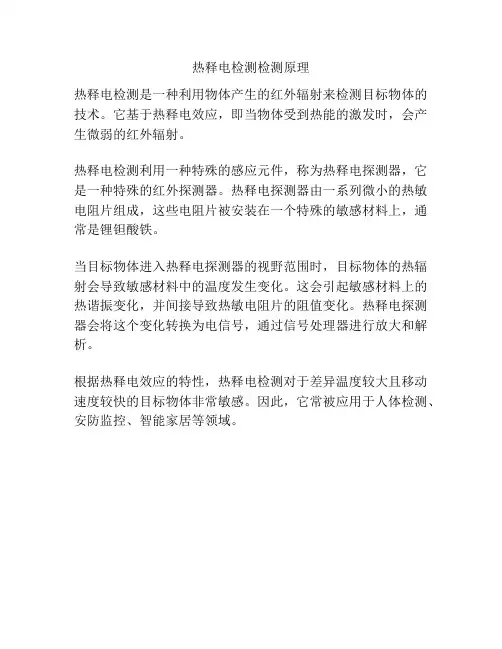

热释电检测检测原理
热释电检测检测原理
热释电检测是一种利用物体产生的红外辐射来检测目标物体的技术。
它基于热释电效应，即当物体受到热能的激发时，会产生微弱的红外辐射。
热释电检测利用一种特殊的感应元件，称为热释电探测器，它是一种特殊的红外探测器。
热释电探测器由一系列微小的热敏电阻片组成，这些电阻片被安装在一个特殊的敏感材料上，通常是锂钽酸铁。
当目标物体进入热释电探测器的视野范围时，目标物体的热辐射会导致敏感材料中的温度发生变化。
这会引起敏感材料上的热谐振变化，并间接导致热敏电阻片的阻值变化。
热释电探测器会将这个变化转换为电信号，通过信号处理器进行放大和解析。
根据热释电效应的特性，热释电检测对于差异温度较大且移动速度较快的目标物体非常敏感。
因此，它常被应用于人体检测、安防监控、智能家居等领域。
热释电 退火
热释电退火
热释电是指某些材料在经历过退火处理后，在受到外界热激励时产生电势差的现象。
这种现象是由于退火处理后，材料内部的晶格结构发生了改变，形成了一种可以响应温度变化并产生电能的特殊结构。
热释电材料常被用于制造热电偶、热敏电阻器和热敏电池等设备。
退火是指在高温下，将材料加热至一定温度并保持一段时间，然后缓慢冷却至室温，目的是为了改善材料的结晶度和晶体缺陷，提高材料的机械性能、电学性能等。
具体退火处理的温度和时间会根据材料的性质和需要进行调控。
在热释电材料中，退火处理可以改善晶格结构的有序性，提高热释电性能，增强其对温度变化的响应能力。
铁电体、热释电体、压电体和介电体及其之间的关系
铁电体、热释电体、压电体和介电体及其之间的关系
铁电体、热释电体、压电体和介电体都是电子材料种类之一，它们在电子领域和工业
领域中有着广泛的应用，是电子材料中的重要种类。
下面我们来了解一下这些电子材料之
间的关系。
铁电体：铁电体是具有铁电性的晶体材料，铁电性是材料自身结构的一个特性，即当
材料暴露在电场中时，会发生电偶极矩的取向变化。
这个特性使得铁电体在电子产品中有
非常广泛的应用，比如它可以用作电容器、震荡器、传感器、存储器等，这些器件在电子
产品中起到重要的作用。
热释电体：热释电体是一种能够将温度变化转化为电能的材料，也叫做热电材料。
热
释电体使用的原理是通过热电效应将热能转化为电能，这个效应是指材料在温度差异作用
下会产生电势差。
热释电体具有良好的稳定性和性能，可以应用于如温度测量、温差发电、制冷等领域。
介电体：介电体是一种在电场作用下不会导电的材料，介电体在电子器件中有广泛的
应用，比如用作电容器、滤波器、隔离器、保险丝等。
由于介电体具有较高的绝缘性能，
它可以防止电信号的干扰和噪声，可以使电子器件的性能更加稳定。
尽管以上这些电子材料在应用领域不同，但它们之间有着一些共同的特性，比如它们
都是晶体材料，都可以产生电势差并转化为电能，它们都可以在电子领域中应用，有着一
定的互相联系。
当然，它们也存在一些区别，这主要体现在各自使用效应的不同点上。
热释电材料
热释电材料热释电材料是一种能够将热能转化为电能的材料。
它的基本原理是利用材料在温度变化下引起的晶体结构和材料导电性的变化来产生电荷。
在热释电材料中，最常见的是压电材料和热电材料。
压电材料的热释电效应是由于材料的晶格结构在温度变化下发生变化，导致材料内部产生电荷。
这种效应主要通过两种机制来实现：热演化机制和热膨胀机制。
在热演化机制中，材料的晶体结构会随着温度的变化而发生结构转变，从而产生极化。
而在热膨胀机制中，材料的热膨胀会导致晶格结构的畸变，从而产生极化。
这两种机制都会导致材料内部的电荷移动，从而产生电能。
热电材料的热释电效应是由于材料导电性的变化而引起的。
在一些特殊的热电材料中，温度的升高会改变材料的导电性能。
这是因为在材料的晶格结构发生变化后，材料的导电性能也会发生变化。
利用这种效应，热电材料可将热能转化为电能。
热释电材料的应用非常广泛。
例如，它可以用于温度传感器和热电发电器等设备中。
在温度传感器中，热释电材料可以将温度变化转化为电信号，从而实现温度的测量。
而在热电发电器中，热释电材料则可以将热能转化为电能，从而产生电力。
此外，热释电材料还可以用于人体感应器和生物传感器等设备中。
人体感应器是一种能够感知人体活动的设备，它可以通过检测人体的热辐射来实现。
热释电材料可以将人体的热辐射转化为电信号，从而实现对人体活动的感知。
而生物传感器则可以通过检测生物体的热辐射来实现对生物体的监测。
总之，热释电材料是一种能够将热能转化为电能的材料。
它可以通过热演化机制和热膨胀机制来实现热释电效应，也可以通过改变材料的导电性能来实现热释电效应。
热释电材料在温度传感器、热电发电器、人体感应器和生物传感器等领域有着广泛的应用。
热释电传感器工作原理
热释电传感器工作原理热释电传感器是一种能够检测温度变化的传感器，它基于材料的热释电效应工作。
本文将详细介绍热释电传感器的工作原理。
一、热释电效应热释电效应，即材料在受到辐射时会发生温度变化，从而导致电势变化的现象。
当材料受到辐射时，被吸收的辐射能量会被转化为热能，从而使材料温度升高。
当材料温度升高时，其内部的自由电子和晶格发生调整，导致了电势差的变化。
二、热释电传感器的结构热释电传感器由热释电元件和信号处理电路两部分组成。
热释电元件主要由热释电材料、电极和热敏电阻组成。
当热释电传感器受到光线照射时，光线中的能量会被转化为热能，使得热释电材料温度升高。
热释电材料的温度升高导致内部电子和晶格的重新排列，从而产生电势差（即热释电电势）。
为了测量热释电电势，热释电传感器在热释电元件两端加上电极，并将电极接入信号处理电路中。
信号处理电路通常包括电荷放大器、滤波器和放大器等模块。
电荷放大器可以将电荷信号转换为电压信号，滤波器则用于滤除杂音信号，放大器则将信号放大以提高测量精度。
热释电传感器的灵敏度取决于热释电材料的特性，例如热释电材料的热扩散系数、比热容和密度等。
传感器的灵敏度还受到环境温度、光照强度和物体表面反射率等因素的影响。
1. 灵敏度高：热释电传感器对环境中微小的温度变化非常敏感，可以检测到大约0.1℃的温度变化。
2. 响应速度快：热释电传感器的响应速度通常在毫秒级别，可以快速检测到温度变化。
3. 能够检测较远距离的温度变化：热释电传感器可以检测距离几米远的物体的温度变化。
4. 对环境光线影响小：热释电传感器主要基于对温度变化的检测，对环境光线的变化不敏感。
1. 误差大：热释电传感器的输出电压受到环境温度、光照强度和物体表面反射率等因素的影响，容易产生误差。
3. 小信号处理困难：热释电传感器产生的电信号通常比较微弱，需要经过电荷放大器、滤波器和放大器等模块进行放大和处理。
热释电传感器是一种灵敏度高、响应速度快、能够检测远距离温度变化的传感器。
压电、热释电与铁电材料
钙钛矿化合物大多数具有铁电性（如 PbTiO3、KNbO3 和KTaO3等），可能与结构 上的这些特点有关。 钙钛矿结构的铁电晶体其顺电—铁电相 变都是属于位移相变，而是BaTiO3位移型 铁电体的典型代表。
在BaTiO3晶体中，氧形成氧八面体，氧离子 半径较小，氧的离子半径RO=1.32Å。四价 金属离子Ti4+位于氧八面体中心， RTi=0.64Å。二价金属离子Ba2+位于氧八面 体之间的间隙里，离子半径较大， RBa=1.43Å。
铁电的理论解释
钛酸钡的Slater理论 KDP 的Slater理论
Slater-Devonshire theory for BaTiO3
BaTiO3的稳定态是钙钛矿结构，120C以下 显示出铁电性。钙钛矿结构的化学分子式为 ABO3，其中A代表二价或一价金属，B四价或 五价金属；其结构特点是具有氧八面体结构， 在氧八面体中央为半径较小的金属离子，而 氧又被挤在半径较大的金属离子中间。
BaTiO3铁电相变的微观理论首先是从离子位 移模型出发而发展起来的。对BaTiO3晶体的 x射线衍射和中子衍射实验表明，当BaTiO3 的结构从立方相转变到四方相时，Ti、O等 离子都产生偏离原来平衡位置的位移。
若取立方相的平衡位置作参考， 钡离子位置作坐标原点，用 δZTi表示Ti沿c轴位移； δZOIδZOII分别表示在（001） 面上的氧离子OI和（010）、 （100）面上的氧离子OII沿轴c 方向的位移，则在四方相原胞 中各离子的位置坐标为： Ba(0,0,0);Ti(0.5,0.5,0.5+δ ZTi), OI(0.5,0.5, δZOI); OII(0.5,0,0.5+δZOII) 和 (0,0.5,0.5+δZOII)
