HIWIN上银直线导轨选用准则

直线导轨的选型要素

直线导轨的选型要素
直线导轨重要是用在精度要求比较高的机械结构上,直线导轨的移
动元件和固定元件之间不用中心介质，而用滚动钢球。

由于滚动钢球适
应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如
机床的刀架，拖板等。

假如作用在钢球上的作用力太大，钢球经受预加
负荷时间过长，导致支架运动阻力增大。

我们在选购时需要注意哪些问题呢？下面跟随我一起来看看吧！
一、确定轨宽
确定好滑轨的宽度轨宽是决议其负载大小的关键因素之一，直线
导轨就是以滑轨的宽度为标准订立型号规格的；
二、确定轨长
确定滑轨的长度，这个长度呢是轨的总长，不是行程滑轨长度选
型公式（全长=有效行程+滑块间距（2个以上滑块）+滑块长度滑块数量+两端的安全距离）；
三、确定滑块的类型和数量
滑块通常有两种型式：法兰型方型。

法兰型高度低一点，但是宽
一点，安装孔是贯穿螺纹孔，方型高一点，窄一点，安装孔是螺纹盲孔，滑块的数量应由客户通过实际计算确定。

遵从一条原则，少到可承载，
多到可安装，滑块类型和数量和滑块宽度构成负载大小的三要素；
四、确定精度等级
市面上目前常见的精度等级有c级，h级和p级，对于多数产业机械，一般级精度*可以充足要求，高一点的选h级，数控机床等设备选
择p级为常见，除以上的重要参数外，还需要确定组合高度，类型，预
压等级等实际因素。

以上内容便是本次为大家共享关于直线导轨的相关信息，希望大家在看完之后能够对该产品有更多的了解。

简析Hiwin直线导轨滑块对精密度的要求有哪些？

简析Hiwin直线导轨滑块对精密度的要求有哪些？简析Hiwin导轨对精密度的要求要求：上银导轨精准密度恳求。

在生产制造与运用直线导轨时，敷衍各项精准密度做到互不影响的田地才可以取得总体导轨的精密度！示例：两列式导轨的直线性是否与四处导轨的直线性是否有争持，是否可以到达互不干预干与的境界。

假如达到了互不干涉干与的田地那么就可以使得导轨横向的尺度更改而不会影响到主直线导轨的运行密度了。

第二要求：间隙贴合想让导轨的精度高，就必需使上银导轨拥有自动贴合的性质，如上银导轨就可以靠行为构件来自动冲量间隙，达到吻合度，而其他的导轨上也必需安置上绷簧，如许就可以使得导轨与其他元件的间隙和适度达到。

第三要求：抗压性与抗热性。

导轨与其他部件的承受力和温度抗衡性都是不合的，假如以上银导轨作为首要配件，其抗压力与抗热性肯定要比其他元件高。

转动上银导轨的举止借助钢球动弹实现，导轨副摩擦阻力小，新闻摩擦阻力差值小，低速时不易产生爬行。

重复定位精度高，得当做频繁启动或换向的举动部件。

可将机床定位精度设定到超微米级。

同时依据必须，适量加添预载荷，确保钢球不发生滑动，实现平稳流动，减小了举止的打击和振动。

敷衍滑动导轨面的液体润滑，由于油膜的浮动，孕育产生的勾当精度毛病是无法防备的！规格型号：上银导轨滑块 HGH20CA HGH25CA HGH30CA HGH35CA高组装方形：HGH15CA HGH20CA HGH20HA HGH25CA HGH25HAHGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CAHGH55HA HGH65CA HGH65HA高组装法兰形导轨滑块：HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA高组装法兰形导轨滑块下锁式：HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB高组装法兰形导轨滑块上下锁式：HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC HGW55CC HGW55HC HGW65CC HGW65HC。

上银直线导轨选型资料

依壽命公式計算選定線性滑軌之壽命距離
潤滑選用潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑
定期注入潤滑脂或自動供油
線性滑軌選用完成
G99TC11-0606
1-3 額定負荷
1-3-1 基本靜額定負荷
(1) 基本靜額定負荷 (C0)的定義線性滑軌在靜止或運動中若承受過大的負荷，或受有很大衝擊負荷時，會導致珠道接觸面和鋼珠產生局部的永久變形；當永久變形量超過某一限度，將妨礙線性滑軌運動的平穩性。基本靜額定負荷便是容許這個永久變形量的極限負荷。依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與珠道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜止負荷。
二、HIWIN 產品系列 ............................................................................................................................... 17 2-1 HG系列─滾珠線性滑軌 ............................................................................................................................ 18 2-2 EG系列─低組裝式滾珠線性滑軌 .................................................................................................. 36 2-3 MGN/MGW系列─微小型線性滑軌 ................................................................................................ 52 2-4 RG系列─滾柱式線性滑軌 ............................................................................................................ 61 2-5 E2型式─自潤式線性滑軌 ............................................................................................................ 75 2-6 I G 型式─智慧型線性滑軌 ........................................................................................................................ 78 2-7 SE型式─金屬端蓋式線性滑軌 ................................................................................................................ 83 2-8 Q1型式─靜音式線性滑軌 ............................................................................................................ 84

HIWIN上银直线导轨选用准则

HIWIN上银导轨选用准则：
1.使用条件设定
应用之设备，行程，内部空进之限制，运行速度、加速度，精度之要求，使用频率，刚性之要求，使用环境，负荷方式，要求寿命年限
2.上银导轨各系列的应用
HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。

MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。

3.上银导轨选用精度等级
C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
依经验选用负荷状态若与滚珠螺杆配合使用，则使用的HIWIN直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格
5.计算滑块最大负荷
参照负荷计算例计算单个滑块最大等效负荷确认选用的上银导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
依刚性要求及安装面精度选用
7.确认刚性
参照刚性表计算变形量提高预压力，加大选用尺寸或滑块数以提高刚性
8.计算使用寿命
依使用速度、频率计算寿命距离要求依寿命公式计算选定上银直线导轨之寿命距离
9.润滑选用
润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
凡一传动。

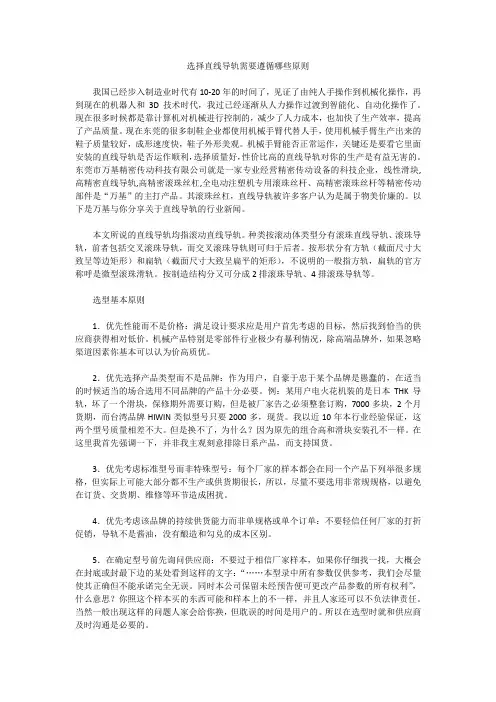

选择直线导轨需要遵循哪些原则

选择直线导轨需要遵循哪些原则我国已经步入制造业时代有10-20年的时间了，见证了由纯人手操作到机械化操作，再到现在的机器人和3D技术时代，我过已经逐渐从人力操作过渡到智能化、自动化操作了。

现在很多时候都是靠计算机对机械进行控制的，减少了人力成本，也加快了生产效率，提高了产品质量。

现在东莞的很多制鞋企业都使用机械手臂代替人手，使用机械手臂生产出来的鞋子质量较好，成形速度快，鞋子外形美观。

机械手臂能否正常运作，关键还是要看它里面安装的直线导轨是否运作顺利，选择质量好，性价比高的直线导轨对你的生产是有益无害的。

东莞市万基精密传动科技有限公司就是一家专业经营精密传动设备的科技企业，线性滑块,高精密直线导轨,高精密滚珠丝杠,全电动注塑机专用滚珠丝杆、高精密滚珠丝杆等精密传动部件是“万基”的主打产品。

其滚珠丝杠，直线导轨被许多客户认为是属于物美价廉的。

以下是万基与你分享关于直线导轨的行业新闻。

本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠直线导轨、滚珠导轨，前者包括交叉滚珠导轨，而交叉滚珠导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠导轨、4排滚珠导轨等。

选型基本原则1．优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外，如果忽略渠道因素你基本可以认为价高质优。

2．优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本THK导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2个月货期，而台湾品牌HIWIN类似型号只要2000多，现货。

我以近10年本行业经验保证，这两个型号质量相差不大。

简析上银直线导轨的产品参数及特性和系数

简析上银直线导轨的产品参数及特性和系数简析上银直线导轨的产品参数及特性和系数上银直线导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

直线导轨的移动元件和固定元件之间不用中心介质，而用滚动钢球。

由于滚动钢球适应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如机床的刀架，拖板等。

直线导轨系统的固定元件（导轨）的基本功能好像轴承环，安装钢球的支架，形状为“v”字形。

支架包裹着导轨的顶部和两侧面。

为了支撑机床的工作部件，一套直线导轨至少有四个支架。

用于支撑大型的工作部件，支架的数量可以多于四个。

上银直线导轨特性：一、上银直线导轨实在四方向高负荷承载本领。

二、上银直线导轨具有低噪音设针。

三、上银直线导轨具有提升运动平顺度。

上银直线导轨作为导向的导轨为淬硬钢，经精磨后置于安装平面上。

与平面导轨比较，直线导轨横截面的几何形状，比平面导轨多而杂，多而杂的原因是由于上银导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。

例如：一个既承受直线作用力，又承受力矩的导轨系统，与仅承受直线作用力的导轨相比，设计上有很大的不同。

在主轴转速相同的情况下，快速进给是直线导轨的特点。

直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

由于直线导轨是标准部件，对机床制造厂来说，要做的只是加工一个安装导轨的平面和校调导轨的平行度。

当然，为了保证机床的精度，床身或立柱少量的刮研是的，在多数情况下，安装是比较简单的。

上银直线导轨在风管生产线、数控剪板机、三辊卷板机、数控折弯机、共板法兰机、咬口机、五线压筋机、电动剪板机、牛头剪、风管生产2线、液压铆接机、冲床这些行业中使用的比较广泛。

上银直线导轨系数：（1）温度系数（ft）：系统温度会影响上银导轨的材质，当温度高于100°C的时候，上银导轨的额定负荷及使用寿命会降低，这时动、静额定负荷为尺寸表列值再乘以对应的温度系数。

上银HIWIN直线导轨HG系列

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

直线导轨的选型

HIWIN直线导轨的选型摘要：随着中国制造2025、工业4.0等概念的提出，制造业对自动化、智能化生产模式的需求日益增长。

自动化生产线、高精度机床等行业也得到迅猛的发展。

与之密切相关的直线导轨行业在国内也蓬勃发展，各种直线导轨品牌也如雨后春笋般的出现。

作为目前中国大陆销量最大的直线导轨品牌，HIWIN直线导轨也被广大的设备设计人员所熟知。

但是面对如此多的直线导轨品牌，以及每个导轨品牌如此多的规格系列，很多新的设计人员感觉无从下手，应该选用什么样的直线这问题，让没有经验的选型人员很困惑。

本文以HIWIN产品为例，从设备所属产业范围入手，对各系列导轨进行结构特点分析，着重说明其适用的设备行业。

希望对大家有所帮助。

关键词：HIWIN直线导轨、产品系列、应用领域。

一、HIWIN直线导轨系列：为了适应不同的行业应用，HIWIN直线导轨通过多年的积累完善，拥有了10大系列产品，分别是：HG系列、QH系列、RG系类、QR系列、EG系列、QE系列、WE系类、QW系列、MG系类、CG 系列二、HIWIN直线导轨的行业应用：1、HG系列：重负荷型滚珠直线导轨，该产品为4列是单圆弧接触直线导轨，具有4方向等载荷及自动调心的功能，可吸收安装误差。

适合于高精度、高速度、高负荷、高刚性的场合，其应用的设备领域有：磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割、精密测量仪器、搬运机械、运送机械等。

2、QH系列：其设计理念和HG系列相同，只是在他的基础上，增加了静音的设计，试用于所有的HG系列的应用场合，并且和HG 系类相比，噪音更低。

3、RG系列：传动体从HG系类的滚珠变成滚柱，安装尺寸基本不变，只是导轨连接孔更为密集。

适用于比HG导轨有更高精度和刚性要求的场合。

其应用的设备领域有：CNC加工机、重切削加工机、CNC磨床、射出成形机、放电加工机、切割机、大型龙门机床。

4、QG系列: 其设计理念额RG系列相同，只是在他的基础上，增加了静音的设计，试用于所有的RG系列的应用场合，并且和RG 系类相比，噪音更低。
