医用红外热像仪培训教案
红外热成像检测培训讲义
红外检测内容安排1、红外热成像检测的特点及适用范围2、红外基本基本概念及基本原理3、具体电力设备红外热成像分析4、红外热成像检测中需要注意的事项第一节：红外热成像检测的特点及适用范围众所周知，电力生产与供应的最大特点是过程的连续性。
就是说，从电能的发出、输送到分配给用户使用，整个过程都是在瞬间完成和连续进行的。
其中任何一个环节上的任何设备一旦出现问题，都会直接或间接的影响到整个系统的正常安全运行，甚至会带来巨大的经济损失或生命财产损失。
尤其是现代电力工业不断向着大机组、大容量和高电压的迅速发展，一旦发生故障或者事故，造成的经济损失也是越来越大，因此电力系统对安全可靠运行提出了很高的要求。
我国电力行业长期以来执行的就是预防性维修体制：它是以时间为依据的定期维修体制，根据经验和统计资料，为保证设备完好率处于一定水平而进行的定期维修体制。
我国电力行业长期以来执行的就是这种体制。
不可否认，定期进行预防性试验和维修对于排除某些事故隐患和降低故障率，的确发挥了一定的积极作用。
但是，定期进行预防性试验和维修，本身就具有一系列难以克服的缺点。
①预防性试验都是在停电或停运条件下进行的，影响正常运行，费时费力不仅减少了设备的可用时间，增加了不可用时间，降低了运行有效度，而且还检测不到设备在运行中的真实技术状态。
有时还会因废弃许多尚可用的零部件和增加不必要的拆装次数，使得维修费用大大增加。
②预防性试验条件往往不同于设备的正常运行条件，有些已经存在的故障不易发现，致使有些经过预试判定为“合格”的设备，投运后仍会发生故障或者事故。
有些设备的缺陷或结构上的故障，在低电压下难以暴露出来，只有在实际运行状态下的较高电压时，局部或整体缺陷才能表现出来。
③有些本来没有故障的正常设备，经拆卸进行预试后复装时，反而引入了新的事故隐患。
在很多情况下，频繁拆卸设备或更换零部件，不但不能改善设备的性能，反而在每次预试复装后引入新的故障。
状态维修体制是在20世纪70年代初期发展起来的一种较先进的设备维修体制。
红外热像仪培训教材-红外热像仪原理
开机与关机
开机
按下电源键，等待仪器自检完毕，即可开始使用。
关机
按下关机键，仪器开始关机程序，等待关机完毕即可。
校准与标定
校准
在每次使用前或使用一定时间后，需要对红外热像仪进行校准，以确保测量结果的准确性。
标定
对红外热像仪进行标定，以消除仪器本身的误差，提高测量精度。
图像采集与处理
图像采集
根据需要选择合适的模式和参数，进行 图像采集。
温度分辨率
总结词
温度分辨率是红外热像仪能够分辨的 最小温差。
详细描述
温度分辨率决定了热像仪对细微温度 变化的敏感程度。分辨率越高，热像 仪能够检测到的温度变化越小，测量 精度也越高。
空间分辨率
总结词
空间分辨率决定了红外热像仪能够分辨的最小目标尺寸。
详细描述
空间分辨率越高，热像仪能够识别和定位的目标越小。这对 于需要精确测量小尺寸目标的场景尤为重要，如检测电子设 备的热故障点等。
要求
具有高透过率和低畸变， 能够将目标辐射的能量高 效地传输到探测器上。
探测器
作用
将汇聚的红外能量转换为 电信号。
类型
主要有热电堆、热电偶、 光子探测器等。
要求
具有高灵敏度、低噪声和 快速响应等特点，能够将 微弱的红外能量转换为可 测量的电信号。
信号处理系统
作用
对探测器输出的电信号进行处理 ，包括放大、滤波、模数转换等 。
VS
图像处理
对采集到的图像进行预处理、分析和处理 ，提取所需的信仪的镜头和外壳，保持仪器的清洁和整 洁。
要点二
存储
将红外热像仪存放在干燥、通风的地方，避免阳光直射和 高温环境。
THANKS FOR WATCHING
红外热像认证工程师培训(原理部分)
8 沈建祥
热像仪，可望可及！问题点，即拍即得！
2010.9
测温方式 - 非接触式测温法
非接触式测温法：感温元件不与被测对象相接触，而是通过辐 射进行热交换。 优点：
1）避免接触被测目标； 2）具有较高的测温上限； 3）非接触式测温反应速度快，故便于
测量运动物体的温度和快速变化的温度。 缺点：
由于受物体的发射率、被测对象到仪表之间的距 离以及烟尘、水汽等其他介质的影响，测温误差相对较大。
光波和无线电波等红外线辐 射是一种电磁能。
热测量
12 沈建祥
热像仪，可望可及！问题点，即拍即得！
X射线
10-4
紫外线
10-2
近红外线 红外线短波 红外线中波
红外线长波
0.28 0.40 0.70 2.00
6.00
8.00
15.00
微波
104
2010.9
波长单位为微米 (µm)
红外线
•自然界任何物体，只要温度高于绝对零度(273.15 C˚)，就会以电磁辐射的形式在非常宽 的波长范围内发射能量，产生电磁波(辐射能)。
按照测量体是否与被测介质接触，可分为接触式测温法和非接 触式测温法两大类。
接触式测温法：测温元件直接与被测对象接触，两者之间进行
充分的热交换，最后达到热平衡。
优点：直观可靠
缺点：
1）感温元件影响被测温度场的分布；
2）接触不良等会带来测量误差；
3）另外温度太高和腐蚀性介质对感温
元件的性能和寿命会产生不利影响。
热力学第二定律：
在封闭系统中，热量总是从温度较高的区域流向或传 递到温度较低的区域，除非通过做功使其向反方向移 动。
请大家举例说明上述两个定律。

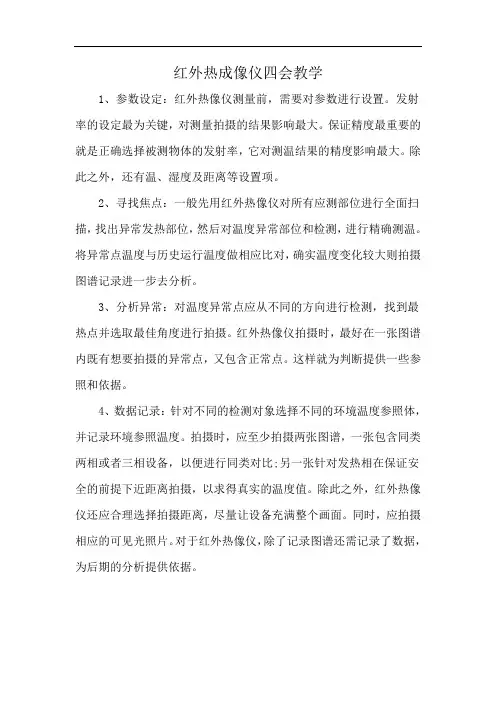

红外热成像仪四会教学
红外热成像仪四会教学
1、参数设定：红外热像仪测量前，需要对参数进行设置。
发射率的设定最为关键，对测量拍摄的结果影响最大。
保证精度最重要的就是正确选择被测物体的发射率，它对测温结果的精度影响最大。
除此之外，还有温、湿度及距离等设置项。
2、寻找焦点：一般先用红外热像仪对所有应测部位进行全面扫描，找出异常发热部位，然后对温度异常部位和检测，进行精确测温。
将异常点温度与历史运行温度做相应比对，确实温度变化较大则拍摄图谱记录进一步去分析。
3、分析异常：对温度异常点应从不同的方向进行检测，找到最热点并选取最佳角度进行拍摄。
红外热像仪拍摄时，最好在一张图谱内既有想要拍摄的异常点，又包含正常点。
这样就为判断提供一些参照和依据。
4、数据记录：针对不同的检测对象选择不同的环境温度参照体，并记录环境参照温度。
拍摄时，应至少拍摄两张图谱，一张包含同类两相或者三相设备，以便进行同类对比;另一张针对发热相在保证安全的前提下近距离拍摄，以求得真实的温度值。
除此之外，红外热像仪还应合理选择拍摄距离，尽量让设备充满整个画面。
同时，应拍摄相应的可见光照片。
对于红外热像仪，除了记录图谱还需记录了数据，为后期的分析提供依据。

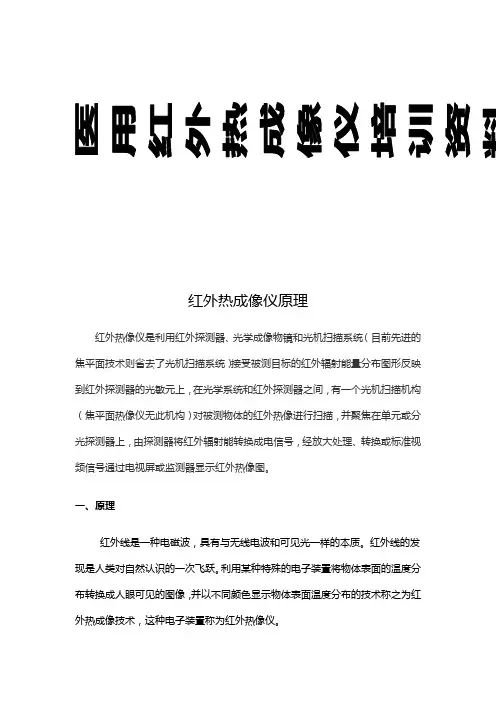

医用红外热成像仪培训资料
这种热像图与物体表面的热分布场相对应；实质上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光图像相比，缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热分布场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实标校正，伪色彩描绘等高线和直方进行数学运算、打印等二、应用热像仪在军事和民用方面都有广泛的应用。
随着热成像技术的成熟以及各种低成本适于民用的热像仪的问世，它在国民经济各部门发挥的作用也越来越大。
在工业生产中，许多设备常用于高温、高压和高速运转状态，应用红外热成像仪对这些设备进行检测和监控，既能保证设备的安全运转，又能发现异常情况以便及时排除隐患。
同时，利用热像仪还可以进行工业产品质量控制和管理。
热成像的优势自然界中的一切物体的温度都高于绝对零度，都会有红外辐射．这是由于物体内部分子热运动的结果。
其辐射能量正比于自身温度的四次方成正比，辐射出的波长与其温度成反比。
红外成像技术就是根据探测到的物体的辐射能的大小。
经系统处理转变为目标物体的热图像，以灰度级或伪彩色显示出来，即得到被测目标的温度分布从而判断物体所处的状态。
林区背景温度一般在-40～60摄氏度，而森林可燃物产生的火焰的温度为600～1200摄氏度，两者温度相差较大。
在热图像中很容易将可燃物的燃烧情况从地形背景中分离出来。
根据热图像的温度分布，我们不仅可以判断火的性质还能探测出火的位置、火场面积、从而估计火势。
此外，红外热像仪在医疗、治安、消防、考古、交通、农业和地质等许多领域均有重要的应用。
如建筑物漏热查寻、森林探火、火源寻找、海上救护、矿石断裂判别、导弹发动机检查、公安侦察以及各种材料及制品的无损检查等。
三、红外热像图和可见光图比较红外热图像可见光图像四、红外线的发现1800年英国的天文学家Mr.WilliamHerschel用分光棱镜将太阳光分解成从红色到紫色的单色光，依次测量不同颜色光的热效应。
红外热像仪培训教材
件安装完成后，华 氏温
标为其默认温度单 位，
请尽快设置为摄氏 温标。
软件设置 – 报告输出格式 设置
操作步骤：编辑 – 首选
项 – 报告 可选择PDF、
Word等。
注意：Smartview 软件报
告若以Word格式
软件操作 – 打开热图文件
红外热像仪原理
红外辐射
红外辐射与光波和无线电 波一样，是一种电磁波； 红外热像仪可以接收红外 辐射并将其转换为温度。
热测量
X射线 10-4
紫外线
10-2
近红外线 红外线短波 红外线中波
红外线长波
0.28 0.40 0.70 2.00
6.00
8.00
15.00
微波
104
波长单位为微米 (µm)
红外热像仪工作示意图
红外辐射
物 体
红外镜头
电路处理
探测器
红外热图
红外热像仪是全被动接收仪器，依靠接收目标自 身辐射的红外信号工作，对于其他精密电子仪器 设备没有任何干扰。
红外热像图
红外热像仪接收目标各部位辐射的红外能量 ，并将其转
换为温度值，用不同的颜色标示不同的温度 ，以热像图
方式在液晶屏上显示。
可见光图 图
红外热像
红外热像仪应用 – 设备 预测性维护
电气检测
通常的检测部件
• 三相设备 • 电缆连接 • 变压器 • 保险丝盒 • 绝缘器 • 电容器 • 断路器 • 继电器/开关 • UPS电源
温度异常点产生的主要原因
• 负载不平衡 • 谐波 • 过载/过电压
• 接头松动或者氧化导致电阻增大
• 绝缘开裂 • 部件故障 • 配线错误
红外线热像仪使用培训
1997年 世界上第一台非制冷、长波,焦平面热像仪 (THV570) 誕生 (AGEMA)。是红外技术领域一次革命性 转变, 将世界红外检测技术推向一个崭新的阶段。
启动速度由原来 5分钟 降到 45秒
第一代探测器
2000年, 世界上第一台全自动的、集红外和可见光 图像为一体的、第三代非制冷、长波、焦平面的红 外热成像仪 Therma CAM PM695 (FLIR)。
新功能！
仪器镜头和高温率片内置并自动校准，更换时不用拆卸原有 镜头，仪器自动识别
80度 45度 24度 (标准) 12度 7度 显微镜头
自動選擇測溫範圍和色板,並有較寬的測溫段選擇
(-40 °~ +120 °; -10~55; 0 ~ +500 °; up to +1500 or+2000°)
全自動對焦
1958年 AGA 第一台純軍事用途的紅外線熱成 像儀诞生 (AGA/Bofors).
60年代初, 世界上第一台用於工業檢測領域的紅外線 熱成像儀(THV651)誕生(AGA)，尽管体积庞大而笨重，但 很快作为一种检测工具在各种应用中找到了它的位置，特 别是在电力维修保养中体现了它的重要价值，首次用于动 力线检测。
红外线（红外辐射）
红外线是一种电磁波(是肉眼看不见的)。 波长在0.75µm ~ 1000µm之间。
近红外线 -- 0.75µm ~ 3µm； 中红外线 -- 3µm ~ 6µm； 远红外线 -- 6µm ~ 15µm； 极远红外线 -- 15µm ~ 1000µm。
自然界任何物体只要温度高于绝对零度 (-273.16 C˚)就会产生电磁波(辐射能)。
在極佳的動態效果下(50禎/每秒 )，具有相当 高的热灵敏度(0.08˚C)。
【精品】红外热成像检测培训讲义
红外检测内容安排1、红外热成像检测的特点及适用范围2、红外基本基本概念及基本原理3、具体电力设备红外热成像分析红外热成像检测中需要注意的事项第一节：红外热成像检测的特点及适用范围众所周知,电力生产与供应的最大特点是过程的连续性.就是说,从电能的发出、输送到分配给用户使用，整个过程都是在瞬间完成和连续进行的。
其中任何一个环节上的任何设备一旦出现问题,都会直接或间接的影响到整个系统的正常安全运行,甚至会带来巨大的经济损失或生命财产损失.尤其是现代电力工业不断向着大机组、大容量和高电压的迅速发展，一旦发生故障或者事故,造成的经济损失也是越来越大，因此电力系统对安全可靠运行提出了很高的要求。
我国电力行业长期以来执行的就是预防性维修体制:它是以时间为依据的定期维修体制，根据经验和统计资料，为保证设备完好率处于一定水平而进行的定期维修体制。
我国电力行业长期以来执行的就是这种体制。
不可否认,定期进行预防性试验和维修对于排除某些事故隐患和降低故障率，的确发挥了一定的积极作用。
但是，定期进行预防性试验和维修，本身就具有一系列难以克服的缺点。
①预防性试验都是在停电或停运条件下进行的，影响正常运行,费时费力不仅减少了设备的可用时间,增加了不可用时间，降低了运行有效度,而且还检测不到设备在运行中的真实技术状态.有时还会因废弃许多尚可用的零部件和增加不必要的拆装次数，使得维修费用大大增加。
②预防性试验条件往往不同于设备的正常运行条件,有些已经存在的故障不易发现,致使有些经过预试判定为“合格”的设备，投运后仍会发生故障或者事故。
有些设备的缺陷或结构上的故障，在低电压下难以暴露出来,只有在实际运行状态下的较高电压时,局部或整体缺陷才能表现出来。
③有些本来没有故障的正常设备，经拆卸进行预试后复装时,反而引入了新的事故隐患.在很多情况下,频繁拆卸设备或更换零部件，不但不能改善设备的性能，反而在每次预试复装后引入新的故障。
状态维修体制是在20世纪70年代初期发展起来的一种较先进的设备维修体制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
报告标准化书写
培训要点
时间安排：预计花费1-2小时学习报告标准化书 写方法！ 1.结合客户使用科室及方向，有针对性的设计突 出其重点方向的标准化模板； 2.给其留下至少一个以上标准化示范案例模板。
6
实践练习
培训要点
时间安排： 预计花费1天时间，以客户应用为主，培训师旁 边辅助指导为主。 在实践应用中，不断查漏补缺，直至客户基本掌 握全部流程应用为止。
医
用
红主 讲
外老 师 ：
热薛 宝
像同
仪
1
2
目 3
录4
5 6
热像仪原理介绍 硬件及软件操作 标准拍摄姿势演示 读图原理与方法 报告标准化书写
实践练习
1
热像仪原理介绍
培训要点
时间安排： 预计花费1小时介绍仪器的原理及环境要求！
2
硬件及软件操作
培训要点
时间安排： 预计花费1小时学习硬件及软件操作并演习！
教
学
设
谢计 谢主
讲 老 师 ： 薛 宝 同
培训经验及心得分享
1.红外热成像检测：功能性检测，功能影像学，预防医学范畴 2.预防医学理念：功能性变化早于结构性变化，“温变”早于“病变” 3.人体温度主要和以下四个方面有关：解剖结构/组织代谢/血液循环/神经功能 4.读图四原则： 对称性（人体左右基本对称） 有序性（掌握生理热序和鉴别病理热序） 多数据（至少两个及以上证据证明观点） 动态性（动态分析和反复监测） 5.热成像检测专业描述词汇总结： 高温：偏高温改变/热代谢增高/偏高温热态/热偏移/热源 低温：偏低温改变/热代谢降低/偏低温热态/凉偏移/凉区 6.专业报告书写建议： 检查所见：部位＋形态描述＋热像偏移专业词汇描述，△T（温差）＝（实际数值）℃ 检查意见： 中医：低温：淤堵（缺血性）；高温：瘀滞（充血性） 西医：低温：缺血、狭窄、梗塞、坏死（供血不足）；高温：炎症、瘀血、增生、（良/恶性）肿瘤（充血 改变）
3
标准拍摄姿势演示
培训要点
时间安排： 预计花费30分钟学习并演练拍摄标准姿势！
4
读图原理与方法
培训要点
时间安排：预计花费3-4小时（半天时间）学习 读图原理及方法！ 1.此项为重点培训，在演讲《公司产品简介》的 时候，将“正常生理热序（本人已根据实际经验 对现有资料进行有效补充和拓展）”及“温差强 度与病变关系”等核心要点穿插并概括其中，融 会贯通。 2.利用现有图片病例，验证学习效果。
