第九章 热量传递基本方式概述(1)
第九章对流传热
假定在平板前缘不同的 x 距离处，速度分布的 形状是相似的，即：
ux ～ u0
y
（9-15）
将（9-14）代入 （9-15）得：
ux ～ y u0
u0
x
（9-16）
令 x, y y u0
x
（9-17）
显然 u x 与 相似，将这种关系用如下得
u0
函数形式描述：
u x g
与许多因素有关，令
h k
（9-2）
f
则：该方程称qA为 h牛t顿f 冷ts 却定律（，9-3）
h 称为对流传热系数。
h与下列因素有关： ⑴ 流体物性 ⑵ 壁面的几何形状和粗糙度 ⑶ 流体与壁面间的温差 ⑷ 流体速度 ⑸ 层流内层厚度
由于h 实际上表示的是薄层内的传热系数， 故又称为膜系数。
局部膜系数与平均膜系数的关系为：
ux uy 0 x y
用符号“ ”表示数量级关系，则上
式可近似写成：u 0 u y 0 x
（9-12）
故uy的数量级近似为： u y
u 0 x
（9-13）
将其代入方程（9-10），可得如下数量级
的近似关系： u0
u0 x
u0u0 x
u02
由此得δ的数 量级为：
x u0
（9-14）
或写成： 1 （9-14a）
k1
1
hm0.66L4ReL2 Pr3 令
则有：
11
Num0.66R4 eL2Pr3
Num
hm L k
显然当x=L时，平均膜系数与局部膜系 数的关系为两倍的关系。
即： hm=2hx Num=2Nux
上述诸式适用范围是： 恒定壁温条件 光滑平板壁面 层油边界层的传热 且0.6<Pr<15 , ReL < 5 × 105 其中物性参数取膜平均温度tm下的值
高中物理教案：热量传递的方式
高中物理教案：热量传递的方式一、热量传递的方式热量是物质内部粒子之间由于温度差异而进行的能量交换。
在自然界中，热量可以通过三种方式传递：传导、对流和辐射。
了解和掌握这些热量传递方式对于高中物理学生来说至关重要。
本文将详细介绍这三种方式，并探讨它们在日常生活中的应用。
二、传导1. 传导概述传导是指物体内部或不同物体之间，由于颗粒（分子、原子）振动而引起的能量传递。
在一个均匀固体内部，温度越高的地方颗粒振动越剧烈，因此与相邻颗粒之间会有能量的交换。
通过这种形式的能量转移，热量从高温区域向低温区域流动。
2. 传导特点及实例传导主要发生在固体物质中，其速度取决于材料的性质。
金属是良好的导体，所以我们经常用金属做制热器具或散热器等设备。
例如，在寒冷的天气里，我们抓住金属杯子时会感觉到冷；而在夏天，金属物体更容易感觉热。
3. 热传导的公式和影响因素热传导的数学表达式是：Q = k * A * △T / L，其中 Q 代表传导的热量，k 是材料的导热系数，A 是横截面积，△T 是温度差异，L 是长度。
影响传导速率的主要因素有材料本身的性质以及温度差异和物体间距离。
三、对流1. 对流概述对流是指液体或气体中发生的能量通过流动引起的传递。
当液体或气体受热后，在高温区域分子运动剧烈，比较轻的部分上升并形成对流循环。
这种循环表现为从高温区域向低温区域移动，并将热量一起带走。
2. 对流特点及实例对流主要发生在液体和气体中。
例如，在室内使用电风扇可以加快空气流动，使得整个房间更快地散去炎热；在水壶中加热水时，底部受加热而上升的热水使整壶水达到均匀的温度。
3. 对流的影响因素与公式对流传热速率受到很多因素的影响，例如液体或气体的密度、比热容和流动速度等。
公式为：Q = α * A * △T / L，其中 Q 代表传导传递的热量，α 是对流换热系数，A 是横截面积，△T 是温度差异，L 是长度。
四、辐射1. 辐射概述辐射是指通过电磁波向外传播能量的方式。
热量传递的三种基本方式导热(热传导)、对流(热对流)和热辐射。
一. 大空间自然对流换热的实验关联式 工程中广泛使用的是下面的关联式：
l / d 60
层流
湍流
二. 横掠管束换热实验关联式
• 外掠管束在换热器 中最为常见。 • 通常管子有叉排和 顺排两种排列方式。 顺叉排换热的比较： 叉排换热强、阻力 损失大并难于清洗。 影响管束换热的因 Pr 素除 Re 、 数外，还 有：叉排或顺排； 管间距；管束排数 等。
后排管受前排管尾流的扰动作用对平均表面传热系数的影 响直到10排以上的管子才能消失。 这种情况下，先给出不考虑排数影响的关联式，再采用管 束排数的因素作为修正系数。 气体横掠10排以上管束的实验关联式为
(5) 流体的热物理性质：
3 密度 [kg m ] 热导率 [ W (m C) ] 2 比热容 c [J (kg C) ] 动力粘度 [ N s m ] 运动粘度 [m 2 s] 体胀系数 [1 K ]
1 v 1 v T p T p
Nu c Re n Nu c Re n Pr m Nu c(Gr Pr)n
式中，c、n、m 等需由实验数据确定，通常由图解法和 最小二乘法确定
④常见准则数的定义、物理意义和表达式，及其各量的 物理意义
⑤模化试验应遵循的准则数方程 强制对流:
Nu f (Re, Pr)； Nu x f ( x ' , Re, Pr)
导热热阻：平壁，圆筒壁
q
t w1 t w 2 t w1 t w 2
t r t R
t
t w1
dt
dx
Φ
A
Q
0
tw2
R A
r

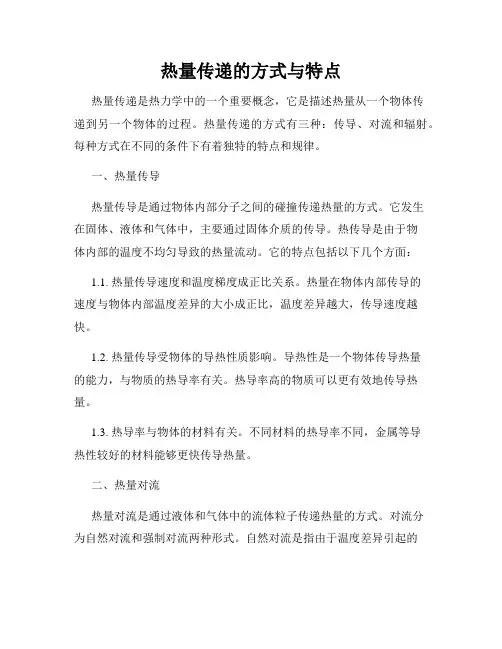

热量传递的方式与特点
热量传递的方式与特点热量传递是热力学中的一个重要概念，它是描述热量从一个物体传递到另一个物体的过程。
热量传递的方式有三种：传导、对流和辐射。
每种方式在不同的条件下有着独特的特点和规律。
一、热量传导热量传导是通过物体内部分子之间的碰撞传递热量的方式。
它发生在固体、液体和气体中，主要通过固体介质的传导。
热传导是由于物体内部的温度不均匀导致的热量流动。
它的特点包括以下几个方面：1.1. 热量传导速度和温度梯度成正比关系。
热量在物体内部传导的速度与物体内部温度差异的大小成正比，温度差异越大，传导速度越快。
1.2. 热量传导受物体的导热性质影响。
导热性是一个物体传导热量的能力，与物质的热导率有关。
热导率高的物质可以更有效地传导热量。
1.3. 热导率与物体的材料有关。
不同材料的热导率不同，金属等导热性较好的材料能够更快传导热量。
二、热量对流热量对流是通过液体和气体中的流体粒子传递热量的方式。
对流分为自然对流和强制对流两种形式。
自然对流是指由于温度差异引起的流体的自发运动，如空气的气流。
强制对流是通过外部力驱动流体的流动，如风扇的风。
2.1. 热量对流速度与流体流动速度成正比。
流体的流动速度越快，热量对流的速度越快。
2.2. 热量对流受流体的热交换系数影响。
热交换系数是描述流体传热能力的一个参数，与流体的性质和流体流动的条件有关。
2.3. 热量对流会造成流体局部的温度均匀化。
通过对流传递热量，可以使流体中的温度均匀化，减小温度梯度。
三、热量辐射热量辐射是通过电磁波的辐射传递热量的方式。
它是一种无需介质的热传递方式，可以在真空中传递热量。
热量辐射是由于物体的热运动产生的电磁辐射。
3.1. 热量辐射的速度与物体的温度的四次方成正比。
物体的温度越高，辐射传递的速率越快。
3.2. 热量辐射可以在真空中传递。
由于热辐射不依赖于介质传递，因此在真空或者非常稀薄的介质中也可以传递热量。
3.3. 热量辐射的强度与物体表面的性质有关。
传热学(第9章--对流换热)
— —
横向节距 纵向节距
23
9-3 流体有相变时的对流换热
一、凝结换热
1.特点：
——蒸汽和低于饱和温度的冷壁面相接触时会发 生凝结换热，放出凝结潜热。（如电厂中：凝汽 器和回热加热器内，管外蒸汽与管外壁的换热）
➢两种凝结方式：根据凝结液体依附在壁面上的形
态不同分.
tw ts
1）膜状凝结：凝结液体能润湿壁面，
腾换热设备安全经济的工作区为泡态沸腾区。
34
炉内高热负荷区水冷壁沸腾换热的强化
35
各种对流换热比较
液体对流换热比气体强；
对同一种流体，强制对流换热比自然对流换热强；
紊流换热比层流换热强；横向冲刷比纵向冲刷强；
有相变的对流换热比无相变换热强。
表9-5 各种对流换热平均换热系数的大致范围
换热系数 α[w/(m2.K)]
二是在蒸汽中混入油类或脂类物质。对紫铜管进行表面改 性处理，能在实验室条件下实现连续的珠状凝结，但在工 业换热器上应用，尚待时日。
26
2.影响蒸汽膜状凝结换热的因素：
（1）蒸汽中含有不凝结气体的影响 ➢ 蒸汽中含有不凝结气体（如空气）时，即使含量极微，
也会对凝结换热产生十分有害的影响。不凝结气体将会在 液膜外侧聚集而形成一层气膜，使热阻大大增加，从而恶 化传热。
21
（1）管束排列方式的影响
s1
s1
s2
顺排
s2
叉排
叉排：换热系数大，但流动阻力大. 顺排：换热系数小，但流动阻力小.
22
s1
s1
s2
s2
顺排
叉排
（2）流动方向上管排数的影响
后排管受前排管尾流的扰动作用对平均换热系 数的影响直到20排以上的管子才能消失。
热量的传导方式
热传递有热传导、热对流和热辐射三种基本方式。
热传导与热对流都需要一个中间介质，而热辐射则不需要。
热量从火焰传递到可燃物上，会导致可燃物热解、碳化或者起火。
热量传递的驱动力是能量差（温差），即热量总是从高温向低温物体传递。
一、热传导热传导属于接触传热，大量分子、原子或电子的互相撞击，使能量从物体温度较高部分传至温度较低部分的过程。
同时加热一段铜管（左）、钢管（右），7分钟后，左边的铜管温度上升至96℃，右边的钢管上升至30.6℃，这主要是因为这两种材料的导热系数不相同。
导热系数是物质导热能力的量度，又称热导率。
例如，铜的导热系数是387W/mK，钢的导热系数是45.8W/mK，而聚氨酯泡沫是0.034W/mK（常用于冷冻仓库）。
在这三者里面，铜是最佳的导热体，聚氨酯泡沫是导热性能最差的导热体，也是热的绝缘体。
二、传导热通量单位时间传递的热量可以用热通量表示，热通量也叫热流，表示热能传递的速率。
流经导热体的热通量（热能/单位面积）取决于以下要素：温差：温差越大，热传导速率越大（热流密度大）传导距离：热传导距离越短，热传导率/单位面积（热流密度）越高，距离越长，热传导率/单位面积（热流密度）越低。
材料的导热系数：导热系数越高，热传导率/单位面积越高（热流密度越大）。
在火场中，我们通常会通过门把手来预判屋内温度(建议用热成像仪)，主要就是因为门把手通常都是铜制品，导热系数高。
三、热对流热对流是指在流体流动进程中发生的热量传递的现象。
它是室内火灾早期热传递的主要方式，热烟气（热对流）能向各个方向传递热量。
例如给水加热，首先底部附近的水被加热，被加热的流体上升，较冷的水下沉取代它。
火灾中产生的热气和它们流过的气体表面会发生对流传热，气体的流速越高，对流换热的速率越大。
对流换热主要有两种形式：自然对流和强迫对流。
在自然对流中，气体在材料上流动的速度是由于气体表面和气体之间的温差所产生的浮力引起热气流的流动。
上图为自然对流，我们可以看到烟气热对流对泡沫的影响。
热量的传递与热量的传递速率计算方法
热量的传递与热量的传递速率计算方法热量传递是热力学中的基本概念之一，它涉及到热量从高温物体传递到低温物体的过程。
在工程实践中，我们经常需要计算热量的传递速率，以便合理设计和改善热力系统。
本文将介绍热量的传递方式以及常用的计算方法。
一、热量的传递方式热量的传递可以通过三种方式进行：传导、对流和辐射。
下面将对这三种方式进行详细阐述。
1. 传导传导是指物体内部或不相邻物体之间通过分子碰撞来传递热量的过程。
传导过程可以通过能量传递的方式进行，即分子通过碰撞将热量从高温区域传递到低温区域。
传导的速率与物体的导热性能有关，导热性能越高，传导速率越快。
2. 对流对流是指热量通过流体的运动传递的过程。
当流体受热后，流体的密度减小，形成浮力，产生对流流动。
对流传热速率与流体的性质、流动速度以及体积等因素有关。
对流传热速率通常比传导快，因为对流可以带走更多的热量。
3. 辐射辐射是指热量通过电磁波的辐射传递的过程。
所有物体在温度不为零时都会发出电磁波，这些电磁波的波长和强度与物体的温度有关。
辐射传热速率与物体的表面温度的四次方成正比，因此高温物体的辐射传热速率较快。
二、热量传递速率的计算方法热量传递速率是指单位时间内热量传递的量，通常用功率来表示。
下面将介绍几种常用的计算方法。
1. 传导热传递速率的计算传导热传递速率的计算可以使用傅里叶定律。
傅里叶定律表明，传热速率正比于温度梯度，反比于物体的导热系数和传热距离。
传导热传递速率可以用以下公式表示：Q = - k*A*(∆T/∆x)其中，Q表示传导热传递速率，k表示导热系数，A表示传热面积，∆T表示温度差，∆x表示传热距离。
2. 对流热传递速率的计算对流热传递速率的计算需要考虑流体的性质以及流动速度等因素。
常用的计算方法包括乌格尔数和努塞尔数，它们可以用以下公式表示：Nu = C*(Re^m)*(Pr^n)其中，Nu表示努塞尔数，Re表示雷诺数，Pr表示普朗特数，C、m 和n是与具体问题相关的常数。
9.热量传输概论
因素：流动原因、流动状态、流体物性、有无相变、 影响 α 因素：流动原因、流动状态、流体物性、有无相变、 壁面形状大小等。 壁面形状大小等。
α 的大小。 因此研究对流换热的目的， 因此研究对流换热的目的，就是确定 的大小。此定律亦 是一经验定律。 是一经验定律。
15
热量传输概论 辐射换热
2. 热 量 传 输 的 基 本 方 式 辐射力（ ）：单位时间内， 辐射力（E）：单位时间内，物体的单位表面积向外辐射的 单位时间内 热量， 热量，单位 W m 2 E与物体温度有关，物体的温度越高、辐射能力越强。 与物体温度有关，物体的温度越高、辐射能力越强。 E与物体的种类、表面状况有关。 与物体的种类、表面状况有关。
黑体 射 绝对黑体 黑体 辐射 力 黑体 射 辐射
18
热量传输概论 射
2. 热 量 传 输 的 基 本 方 式 射 实际物体发射的 射
4
实际物体表面的发射率（黑度） ；与物体 ε— 实际物体表面的发射率（黑度），0~1；， 表 的 表面 度 ； 的黑体
A T1 Q
E = εσbT
[W m ]
2
Q = Aσ (T −T )
定义
热辐射——物体由于自身温度引起的发射辐射能的现象，通 热辐射 物体由于自身温度引起的发射辐射能的现象， 物体由于自身电磁波或光子来传递热量。
16
热量传输概论 辐射换热
2. 热 量 传 输 的 基 本 方 式 特点 不需要冷热物体的直接接触；即不需要介质的存在， 不需要冷热物体的直接接触；即不需要介质的存在， 在真空中就可以传递能量。 在真空中就可以传递能量。 在辐射换热过程中伴随着能量形式的转换 ，物体 热力学能 电磁波能 物体热力学能
2. 热 量 传 输 的 基 本 方 式 在传热文献中，通常认为热量的传输有三种基本方式， 在传热文献中，通常认为热量的传输有三种基本方式，即 导热，对流传热和辐射传热。 导热，对流传热和辐射传热。
热量传递的方式
热量传递的方式热量传递属于物理学科中的热力学范畴，热量传递，简称传热，是一种复杂的现象，物体内部或物体之间，只要有温差的存在，就有热量自发地由高温处向低温处传递。
热量传递的三种基本方式分别是：即热传导、热对流、热辐射。
1.热传导物体或系统内的温度差，是热传导的必要条件。
热导热是指依靠物质的分子、原子和电子的振动、位移和相互碰撞而产生热量传递的方式。
在气态、液态和固态物质中都可以发生，但热量传递的机理不同。
固体以两种方式传递热量：晶格振动和自由电子的迁移。
液体的结构介于气体和固体之间，分子可作幅度不大的位移，热量的传递既依靠分子的振动，又依靠分子间的相互碰撞。
2.热对流热对流指由于流体的宏观运动，冷热流体相互掺混而发生热量传递的方式。
这种热量传递方式仅发生在液体和气体中。
由于流体中的分子同时进行着不规则的热运动，因此对流必然伴随着导热。
根据流体与壁面传热过程中流体物态是否发生变化，可将对流传热分为无相变的对流传热和有相变的对流传热。
无相变的对流传热指流体在传热过程中不发生相的变化；而有相变的对流传热指流体在传热过程中发生相的变化，如气体在传热过程中冷凝成液体，或液体在传热过程中沸腾而转变为气体。
3.热辐射物体通过电磁波来传递能量的方式称为辐射。
辐射有多种类型，其中因热的原因而发出辐射能的现象称为热辐射。
自然界中各个物体都不停地向空间发出热辐射，同时又不断地吸收其他物体发出的热辐射。
拓展知识：与导热和对流换热相比，热辐射具有如下特点：A.辐射能可以通过真空自由地传播而无需任何中间介质；B.一切物体温度高于0K的物体均能够持续地发射出辐射能，同时也能持续地吸收来自其他物体的辐射能；C.热辐射不仅具有能量的传递，而且具有能量形式的转换。
发射时从热能转换为辐射能，而被吸收时又从辐射能转换为热能。
第9章热量传递的基本方式-PPT精选文档
关于传热系数
将传热热流量的计算公式写成
1
tf1 tf 2
1
Ah1 A Ah2
A ktf1tf2A k t
式中
k
1 1
1
h1 h2
k 称为传热系数，单位为
W/(m2·K)，t为传热温差。
通过单位面积平壁的热流密度为
冬天，屋顶积雪
qktf1tf2
导热现象发生在固 体内部，也可发生在 静止的液体和气体之 中。
9.1 导热
导热的特点：
必须有温差 物体直接接触 依靠分子、原子及自由电
子等微观粒子热运动而传 递热量 不发生宏观的相对位移
例如：大平壁的一维稳态导热
特点：
1.平壁两表面维持均匀恒定不变温度；
2.平壁温度只沿垂直于壁面的方向发生变化；
(t f1
1
t w1 )
(t f 1 tw1)
Ah 1
Rh1
tw1 h1
h2 tw2
tf2
（2）平壁的导热
0 x
Atw1 tw2
tw1
tw 2
A
tw1 tw2 R
通过平壁的稳态传热过程
（3）右侧的对流换热
Ah2 tw2tf2
tw 2 tf2 1
（2）热量从一侧壁面以导热的
方式传递到另一侧壁面； 高
（3）热量从低温流体侧壁面以 温
固 体
低 温
对流换热（或对流换热＋辐射 流
流
换热）的方式传给低温流体。 体 壁 体
通过平壁的稳态传热过程
假设： tf1、tf2、h1、h2不随时间变化；为常数。
